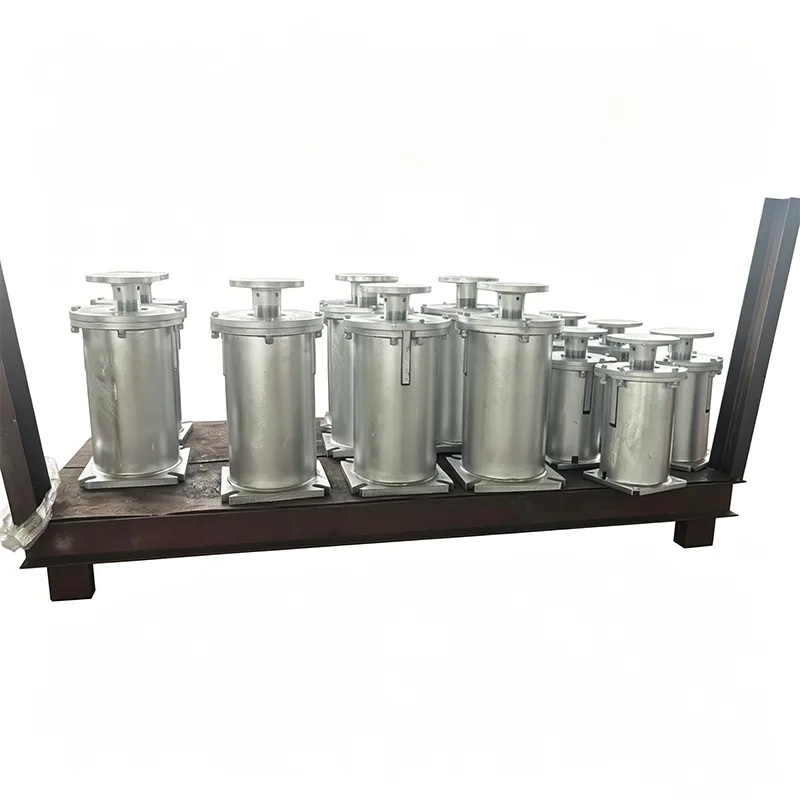

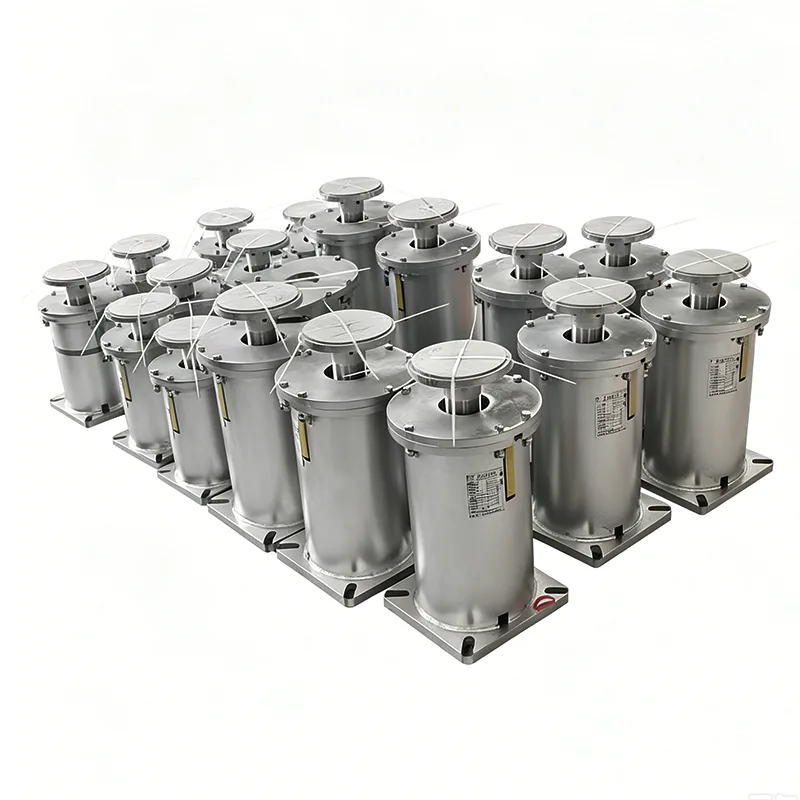

Variabilná podpora pružiny typu F

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roku 2012, vyrába celý rad produktov v prísnom súlade s normou HG/T 20644 Variable Spring Supports and Hangers. Variabilná pružinová podpera typu F je základný podperný produkt v štandardnej sérii, špeciálne navrhnutý pre spodnú podperu potrubí. Je široko používaný v potrubných systémoch malého a stredného objemu v energetickom, petrochemickom, hutníckom a inom priemysle a je jedným z najpoužívanejších modelov variabilných pružín v strojárstve.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Technické špecifikácie produktu

Štruktúra a vlastnosti produktu typu F

Variabilná pružinová podpora typu F využíva vertikálnu krabicovú štruktúru, ktorá sa skladá z nasledujúcich častí:

▶  Základová doska: Široká podporná základná doska, spojená so základom

▶  Pružinový valec: Zabudovaná valcová špirálová tlačná pružina

▶  Horná doska: Nakladacia doska, pripojená k podpere potrubia

▶  Doska indikátora posunu: Označená polohami v studenom a horúcom stave

▶  Poisťovacia skrutka: Zamknutá počas prepravy a inštalácie

▶  Skrutka nastavenia výšky: Jemné nastavenie záťaže na mieste

Vlastnosti základného dizajnu

Štandardný modulárny dizajn

Plne v súlade s normou HG/T 20644, zameniteľné s produktmi iných výrobcov

Štandardizované série zaťaženia a posunu, vhodné pre výber konštrukčného inštitútu

Jednotné inštalačné rozmery, vhodné pre inžinierske obstarávanie

Prednastavenie z výroby

Pružina vopred stlačená podľa konštrukčného zaťaženia, zablokovaná v studenej polohe

Na uvedenie do prevádzky je potrebné iba odstrániť zaisťovacie skrutky po inštalácii na mieste

Nie je potrebné nastavovať stlačenie pružiny na mieste

Kompaktná konštrukcia

Vertikálne prevedenie, malá podlahová plocha

Celková výška 200-400 mm, vhodné pre priestorovo obmedzené príležitosti

Nízke ťažisko, dobrá stabilita

Pohodlná údržba

Zostava pružiny sa dá vytiahnuť a vymeniť samostatne

Jasná indikácia posunu počas kontroly

Žiadne opotrebiteľné diely, bezúdržbový dizajn

Rýchla referenčná tabuľka technických parametrov typu F

Prevedenie Norma: HG/T 20644-2024 Rýchlosť zmeny zaťaženia: ≤ 25 % (štandardná požiadavka) Materiál pružiny: 50CrVA pružinová oceľ Materiál plášťa: Q235BAantikorózna úprava: Pieskovanie a odhrdzovanie + epoxidový základný náter bohatý na zinok + vrchný náter

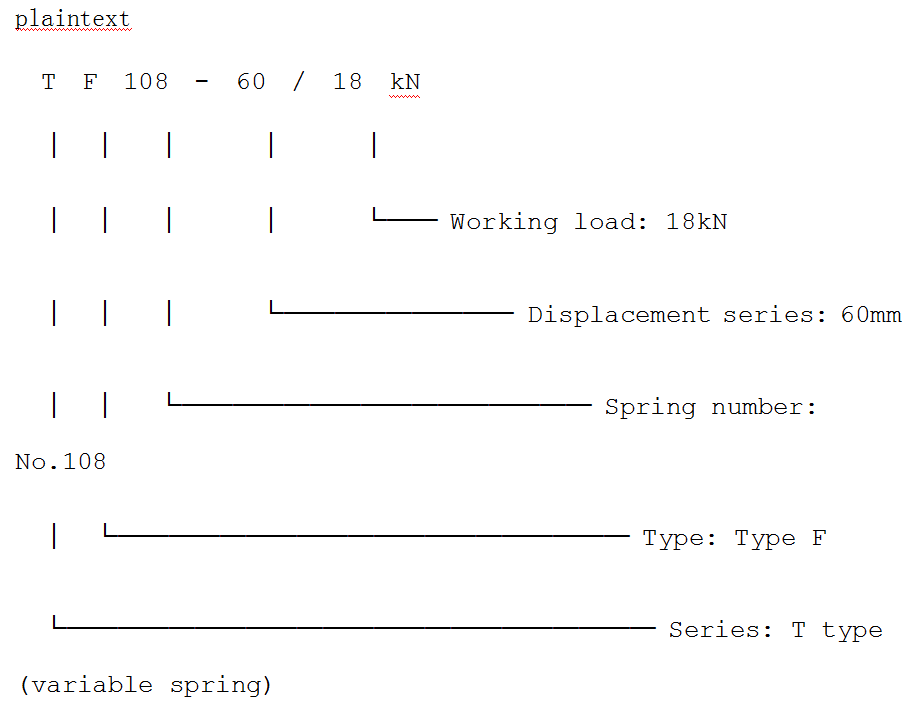

Podrobné vysvetlenie pravidiel kódovania modelov

Príklad kódovania štandardného modelu variabilnej podpery pružiny typu F:

Požadované parametre pre výber:

▶  Pracovné zaťaženie potrubia (kN)

▶  Vertikálny tepelný posun potrubia (mm)

▶  Smer posunutia (nahor/nadol)

▶  Stupeň environmentálnej korózie

Náš profesionálny tím môže priamo poskytnúť presné modely produktov typu F na základe parametrov potrubia, ktoré poskytnete.

Príklad výberu (Sprievodca krok za krokom)

Príklad pracovných podmienok:

▶  Pracovné zaťaženie potrubia: 15 kN

▶  Tepelný posun potrubia smerom nahor: 40 mm

Kroky výberu:

1. Určite sériu posunu: posun 40 mm, vyberte sériu 60 mm (rezerva)

2. Vypočítajte zaťaženie v horúcom stave: posunutie smerom nahor, uvoľnenie pružiny, zníženie zaťaženia

3.Skontrolujte tabuľku tuhosti pružín: vyberte pružinu č.106, tuhosť 0,25kN/mm

4. Vypočítajte zmenu zaťaženia: 40 mm × 0,25 kN/mm = zmena 10 kN

5. Overte rýchlosť zmeny: 10 kN / 15 kN = 6,7 % ≤ 25 %, spĺňa požiadavky

Finálny model: TF106-60/15kN

Výber variabilnej podpory pružín typu F sa zdá komplikovaný, ale v skutočnosti sa riadi štandardmi. Poskytujeme bezplatnú službu výberu: stačí zadať parametre potrubia a my vám poskytneme presné modely.

Typické aplikačné scenáre typu F

Kontrola kvality a dodávka

Kontrola kvality výroby

Špeciálna kontrola pružín: 100% záťažový test pre každú pružinu, záznam krivky tuhosti

Predkompresné nastavenie: presne stlačené do studenej polohy podľa požiadaviek objednávky, uzamknuté

Kalibrácia indikácie posunu: poloha indikačnej dosky s presnosťou ±1 mm

Antikorózna úprava: pieskovanie stupňa Sa2,5, hrúbka náteru ≥80μm

Kontrola vzhľadu: komplexná kontrola zvarov, rozmerov a označení

Výhody doručenia

Skladom k dispozícii: bežné modely (TF030-TF120, 30/60/90 výtlak) na sklade

Rýchle dodanie: skladové objednávky odoslané do 3 dní, vlastné objednávky 7-10 dní

Hromadná cena: odstupňovaná cena za inžinierske hromadné obstarávanie

Kompletná dokumentácia: každá šarža výrobkov je dodávaná s osvedčením o kvalifikácii, správou o skúške pružiny, montážnym návodom

Servis a podpora

Voľný výber: Profesionálni inžinieri poskytujú výpočet výberu na zabezpečenie presného modelu

Poskytnutie výkresu: Poskytnite štandardné výkresy inštalačných rozmerov na spoluprácu s dizajnom

Technická podpora: Odpovedzte na rôzne otázky týkajúce sa inštalácie, uvedenia do prevádzky a používania

Záruka kvality: 2-ročná záruka na produkt, bezplatná výmena za poškodenie spôsobené ľudskými faktormi

Núdzová reakcia: Poskytnite riešenia problémov na mieste do 24 hodín

Náhradné diely: Skladujte zostavy pružín, skrutky a iné diely podliehajúce opotrebeniu

Variabilná pružina typu F je štandardný všeobecný produkt v chemickom priemysle a tiež najrozšírenejší model variabilnej pružiny v strojárstve. Už 14 rokov sa zameriavame na štandardnú sériovú výrobu so stabilnou kvalitou produktov a včasnou dodávkou a obsluhujeme inžinierske projekty vo viac ako 40 krajinách po celom svete. Vyberte si štandardný typ F, vyberte si spoľahlivosť a pohodlie.
