Nastaviteľné variabilné pružinové podpery pre tepelný pohyb potrubia s premenlivým zaťažením

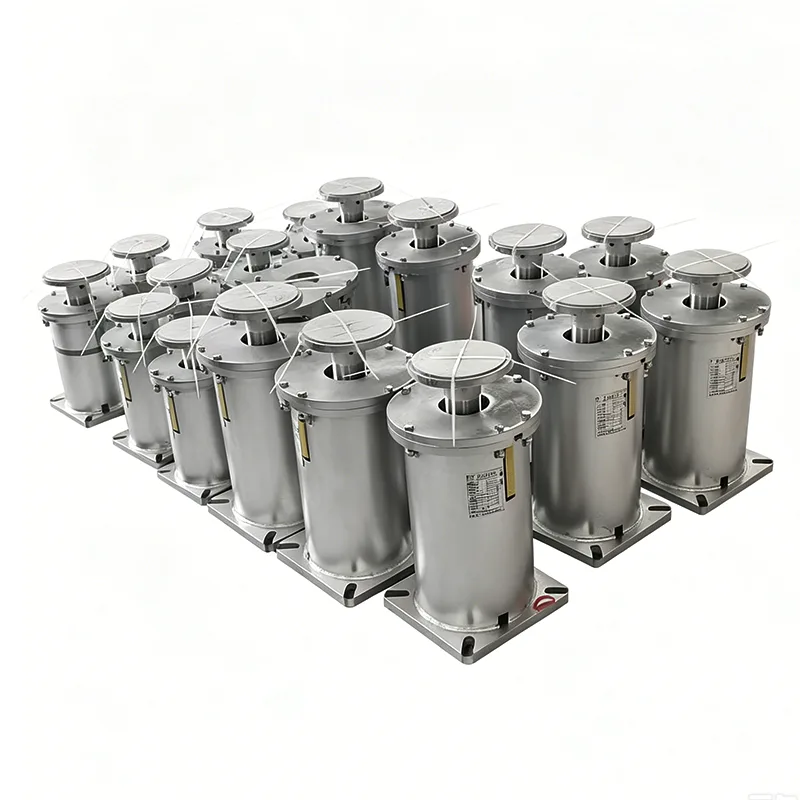

Nie každé potrubie potrebuje stálu podpornú silu. V skutočnosti väčšina liniek, s ktorými sa zaoberáme – procesné potrubie, zberné potrubia, rozvody chladiacej vody – funguje dobre s variabilnou podporou pružiny. OTianshun, dodávame variabilné pružinové jednotky z našej továrne v Yangzhou už 14 rokov a sú pravdepodobne najbežnejším typom podpory pružín, ktoré dodávame. Ak ste prechádzali cez elektráreň alebo rafinériu, je pravdepodobné, že pružinové plechovky, ktoré ste videli visieť z ocele alebo sediace na T-stĺpikoch, boli variabilné pružinové podpery.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Technické špecifikácie produktu

Variabilná tabuľka špecifikácií pružinového závesu	Príklad
Typ / konfigurácia závesu	Typ A, B, C, D, E, F, G
Veľkosť pružiny / č.	č. 0 - č. 22
Cestovný rozsah	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Prevádzkové zaťaženie	0,2 kN - 400 kN
Inštalovaná záťaž (studená záťaž)	kN / kgf
Prevádzkové zaťaženie (horúce zaťaženie)	kN / kgf
Smer pohybu	Nahor/nadol
Variabilita (%)	≤ 25 % (štandard)
Povrchová úprava	Hot Dip Galv/ Maľované
Materiál na bývanie	Uhlíková oceľ (Q235/Q355)

Myšlienka je jednoduchá: keď sa potrubie pohybuje nahor alebo nadol v dôsledku tepelnej rozťažnosti, pružina vo vnútri sa stlačí alebo uvoľní a podporná sila sa trochu zmení. To je tá "variabilná" časť. Zmena sily je predvídateľná a zostáva v rozsahu, s ktorým už počítal váš inžinier namáhania potrubia. Ak je povolená odchýlka zaťaženia, povedzme, 15 % alebo 20 %, nie je potrebné míňať navyšestála podpora pružiny. Získate rovnakú funkciu – vertikálna absorpcia pohybu, prenášanie hmotnosti – za nižšiu cenu a s jednoduchším a kompaktnejším dizajnom. To je dôvod, prečo špecifikácie projektu často uvádzajú podporu premenných pružín ako predvolenú, pričom u kritických spojovacích bodov sa uvádza iba konštantný typ.

Variabilné pružinové podpery vo väčšom obraze

Na stojane rúr je variabilná pružinová podpera zriedka umiestnená sama. Zvyčajne to funguje ruka v ruke s pevnými podperami rúr a pätkami rúr, ktoré nesú vlastnú hmotnosť a vedú rúru. Vertikálny pohyb zvláda variabilná pružina. Keď je ten istý pružinový prvok namontovaný do horne pripojenej zostavy visiacej z nadzemnej ocele, celé nastavenie sa často nazýva pružinový záves - stále je to variabilný pružinový mechanizmus, ktorý je nainštalovaný hore nohami. A na izolovaných studených vedeniach často uvidíte pružinovú podperu spárovanú s predizolovanou podperou potrubia v kontaktnom bode potrubia, takže izolácia sa nerozdrví a studená trubka sa nepotí.

Čo je vo vnútri variabilnej pružinovej podpory

Náš dizajn je jednoduchý a robustný. Tu je pohľad na typické stavebné materiály, ktoré používame:

Komponent	Materiál	Prečo to používame
Vinutá pružina	Pružinová oceľ 60Si2MnA alebo 50CrVA	Dlhá únavová životnosť, prednastavená a testovaná záťažou
Bývanie (plechovka)	Uhlíková oceľ Q235B, lakovaná modrou farbou RAL 5015	Pevný, zvárateľný, odolný voči poveternostným vplyvom
Pružinový uzáver / záťažová príruba	Q235B alebo 20# kovaná oceľ	Rovnomerne prenáša zaťaženie potrubia na pružinu
Cestovný indikátor a stupnica	Nerezová oceľ alebo eloxovaný hliník	Jasné čítanie, nehrdzavie
Spodné pripojenie (závitové puzdro alebo príruba)	Uhlíková oceľ A105	Štandardné NPT alebo prírubové na požiadanie

Všetky pružinové drôty sa dodávajú s certifikátmi o skúške mlyna. Pružiny otryskáme a pred montážou ich prednastavíme – tým sa zbavíme akejkoľvek počiatočnej sady a zaistíme, že krivka zaťaženia a priehybu zodpovedá konštrukčným údajom.

Štandardy, podľa ktorých pracujeme

ANSI/MSS SP-58 – riadi návrh a výrobu podpery rúr

ASME B31.3 – procesné potrubie, na ktoré sa často odvolávajú EPC

GB/T 17116 – Čínska norma pre závesy a podpery rúr

Certifikácia materiálu EN 10204 3.1 ako štandard pre exportné objednávky

Naša továreň prevádzkuje systém riadenia kvality ISO 9001:2015. Každý krok, od vstupnej ocele až po záverečnú záťažovú skúšku, je zdokumentovaný.

Často kladené otázky

Q1: Akú veľkú variáciu zaťaženia mám očakávať?

Typicky medzi 10% a 25% horúceho zaťaženia, v závislosti od tuhosti pružiny a dráhy potrubia. Vaša správa o napätí potrubia vám povie, aká je povolená odchýlka. Ak správa ukazuje tesný limit – povedzme pod 5 % – vtedy by ste prešli na konštantnú podporu pružiny. Na všetko ostatné je variabilné v poriadku.

Q2: Aké informácie potrebujete na výber alebo cenovú ponuku variabilnej pružinovej podpory?

Pošlite nám horúcu záťaž, studenú záťaž a množstvo a smer vertikálneho pohybu (hore alebo dole). Pomáha vyznačený výkres podpery potrubia alebo izometria napätia. Pred začatím výroby vyberieme správnu veľkosť a sériu pružiny a pošleme vám údajový list so všetkými vypočítanými hodnotami.

Q3: Sú vaše variabilné pružinové podpery zameniteľné s inými značkami?

Z hľadiska funkcie áno. Rozsahy zaťaženia a rozmery obalov vieme prispôsobiť väčšine bežných priemyselných sérií (Typ A, B, C, D, E, F, G podľa MSS SP-58). Ak váš projekt už má čísla dielov konkrétneho dodávateľa, poskytnite nám ich a my vám ich porovnáme. Uvedomte si, že môžu existovať menšie rozmerové rozdiely – pred objednávkou ich označíme.

Q4: Aký je typický čas doručenia?

Štandardné jednotky rozsahu zaťaženia: 20–25 dní. Ak potrebujete neštandardné puzdro, špeciálnu farbu alebo obloženie z nehrdzavejúcej ocele, počkajte 30–40 dní. Držíme slušnú zásobu bežných pružinových cievok a komponentov plechoviek, čo všetko urýchľuje.

Q5: Môžem získať prototyp alebo predprodukčnú vzorku?

áno. Pre veľké projekty môžeme pred spustením plnej výroby postaviť jednu alebo dve vzorové jednotky na schválenie. Náklady na vzorku môžu byť často pripísané k hlavnej objednávke.

Záťažové testovanie nie je voliteľné

Každá variabilná podpera pružiny, ktorá vychádza z dverí, je testovaná na záťaž. Pružinu nastavíme na špecifikovanú studenú záťaž, potom ju niekoľkokrát prejdeme plným zdvihom, pričom skontrolujeme zaťaženie v studenej aj horúcej polohe. Cestovná váha je kalibrovaná a uzamknutá. Skúšobný certifikát so zhrnutím skutočných hodnôt zaťaženia je súčasťou prepravnej dokumentácie. Na vašu žiadosť je k dispozícii kontrola treťou stranou od SGS, Bureau Veritas alebo TÜV.

Prispôsobenie robíme denne

Niektorí zákazníci si myslia, že podpera variabilnej pružiny je čisto katalógová položka. Podľa našich skúseností má možno polovica z toho, čo dodávame, nejaký vlastný dotyk:

Neštandardné dĺžky pojazdu (na variabilných jednotkách sme urobili viac ako 200 mm)

Predĺžená alebo znížená výška krytu pre obmedzený priestor

Kryty a hardvér z nehrdzavejúcej ocele pre pobrežné alebo chemické prostredie

Špeciálne nátery: morské náterové systémy, vysokoteplotná hliníková farba

Dvojpružinový dizajn pre veľké zaťaženie v kompaktnej plechovke

Zabudované zdvíhacie oká, snímače zaťaženia alebo snímače polohy

Povedzte nám, ako vyzerá inštalácia, a my vypracujeme praktický návrh.

Poznámky zo skutočného sveta z továrne

Tu je niekoľko vecí, ktoré sme sa naučili dodávať variabilné pružinové podpery do projektov po celom svete:

Ak je vaše potrubie posunuté smerom nahor, uistite sa, že podpera dokáže zvládnuť studené zaťaženie smerom nahor bez toho, aby sa pružina uvoľnila. Skontrolujeme to v rámci nášho výberu.

Na vonkajších potrubných regáloch špecifikujte žiarové zinkovanie alebo dobrý náterový systém. Štandardná továrenská modrá farba je v interiéri v poriadku, ale po niekoľkých monzúnoch bude uhlíková oceľ vykazovať hrdzu. Trochu navyše na nátere ušetrí veľa sťažností na mieste.

Vždy skontrolujte vôľu okolo puzdra pružiny. Niekedy je umiestnenie podpery tesné medzi dvoma konštrukčnými prvkami a štandardný priemer plechovky sa nezmestí. Dajte nám vedieť včas a dizajn upravíme.

Prečo získavať variabilné pružinové podpery z Tianshunu?

Nie sme sprostredkovateľ. Navrhujeme, vyrábame, testujeme a dodávame z našej vlastnej továrne v Yangzhou, Jiangsu. To znamená, že keď hovoríte s našimi inžiniermi, hovoríte s ľuďmi, ktorí skutočne vyrábajú produkt. Naše variabilné pružinové podpery boli inštalované v elektrárňach s kombinovaným cyklom, potrubných regáloch rafinérií, termináloch na spätné splyňovanie LNG, chemických procesných jednotkách a oceliarňach. Viac ako 70 % nášho podnikania sa opakuje – nie preto, že by sme boli najlacnejší, ale preto, že naša podpora sa zobrazuje včas, zodpovedá údajovým listom a nespôsobuje bolesti hlavy pri uvádzaní do prevádzky.

Ak je váš plán projektu napätý, môžeme držať zásoby hotových pružín a rýchlo ich zostaviť podľa vašich nastavení zaťaženia. Pre veľké hromadné objednávky ponúkame konkurenčné ceny priamo z výroby a budeme s vami spolupracovať na harmonograme dodávok, ktorý je v súlade s vašou konštrukčnou sekvenciou.

Pošlite nám svoje výkresy podpery rúr, údaje o zaťažení alebo len krátky popis toho, čo potrebujete. Vrátime sa k vám s riadnou cenovou ponukou – vrátane výrobnej ceny a dodacej lehoty – zvyčajne do 24 hodín. A ak by ste chceli navštíviť továreň a vidieť, ako ich vyrábame, ste viac než vítaní.
