Parné potrubia sú vystavené drastickým teplotným rozdielom počas fáz spúšťania a vypínania a vysokoteplotné médiá vytvárajú významné tepelné predĺženie. Vlastná hmotnosť potrubia, hmotnosť média a kolísavé zaťaženie pôsobia súčasne. Bežné variabilné pružinové podpery nemajú dostatočnú tlakovú a tepelnú odolnosť; predĺžená prevádzka ľahko vedie k uvoľneniu pružiny, odchýlke zaťaženia a deformácii krytu, čo môže viesť k roztrhnutiu spoja potrubia a zníženiu zaťaženia jednotky alebo jej vypnutiu.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

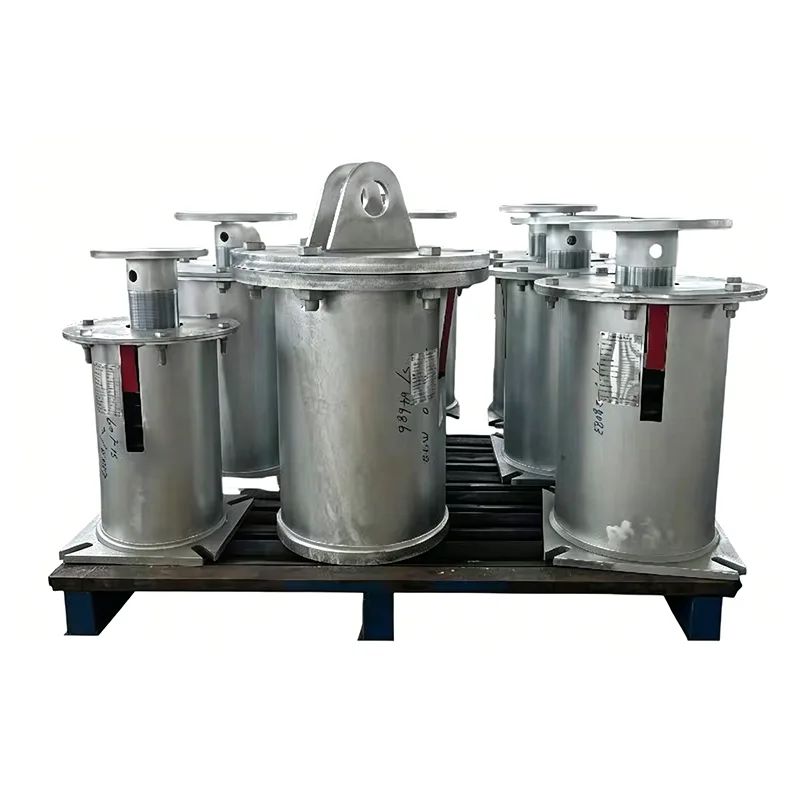

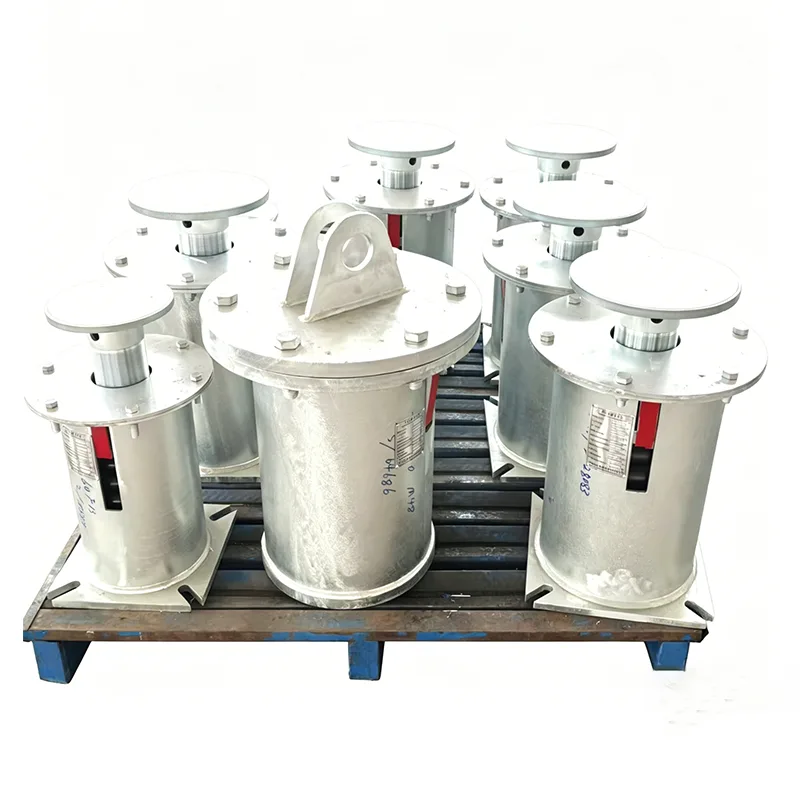

Variabilná pružina pre parné potrubie je konštruovaná na zákazku pre parný servis a spĺňa požiadavky na dlhodobú nepretržitú prevádzku parovodov v tepelnej energetike, diaľkovom vykurovaní a petrochemických závodoch. Od spustenia výroby v roku 2012 sme dodali viac ako 400 sád podpier pre veľké parné projekty, pričom najdlhšia životnosť na mieste dosahuje 13 rokov.

Technické špecifikácie produktu

Variabilná tabuľka špecifikácií pružinového závesu	Príklad
Typ / konfigurácia závesu	Typ A, B, C, D, E, F, G
Veľkosť pružiny / č.	č. 0 - č. 22
Cestovný rozsah	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Prevádzkové zaťaženie	0,2 kN - 400 kN
Inštalovaná záťaž (studená záťaž)	kN / kgf
Prevádzkové zaťaženie (horúca záťaž)	kN / kgf
Smer pohybu	Nahor/nadol
Variabilita (%)	≤ 25 % (štandard)
Povrchová úprava	Hot Dip Galv/ Maľované
Materiál na bývanie	Uhlíková oceľ (Q235/Q355)

Konštrukčné zloženie a princíp fungovania

Variabilné pružinové podpery parného potrubia sú dostupné v dvoch konštrukčných typoch: horné zavesené a spodné. Kompenzujú vertikálny tepelný posun potrubia prostredníctvom elastickej deformácie pružiny, čím poskytujú stabilne riadené kolísanie zaťaženia v rozsahu priehybu.

Všetky komponenty sú vyrobené z materiálov vhodných pre vysokoteplotné podmienky:

1.Tlačné pružiny z vysokoteplotnej zliatiny

2.Zhrubnuté puzdrá tlakových ložísk

3. Tepelne odolné nastavovacie skrutkové tyče

4.Kovové dosky so stupnicou posunu

5. Vysoko pevné kované zdvíhacie oká a základne

6. Dvojité uzamykacie zostavy proti uvoľneniu

Inštalačné zaťaženie je predkalibrované vo výrobe. Keď sa potrubia rozširujú so zvyšujúcou sa teplotou, pružiny sa rozťahujú a sťahujú synchrónne, rovnomerne udržiavajú zaťaženie potrubia a znižujú namáhanie zvarov a trysiek zariadení.

Tabuľka triedených materiálov

Tri materiálové konfigurácie sú klasifikované podľa teploty pary, aby zodpovedali skutočným prevádzkovým podmienkam premenných pružín parného potrubia:

Prevádzkový stupeň	Teplota média	Pružinový materiál	Materiál na bývanie	Proces povrchovej ochrany
Nízkoteplotná para	≤ 300 ℃	60Si2MnA	Q345B	Epoxidový základný náter + vrchný náter odolný voči vysokým teplotám
Para so strednou teplotou	300 ℃ ~ 450 ℃	50CrVA	16MnR	Pieskovanie plus zahustený vysokoteplotný náter
Vysokoteplotná prehriata para	450 ℃ ~ 550 ℃	Vysokoteplotná zliatina Cr-V	304 plátovaný plech z nehrdzavejúcej ocele	Integrovaná vysokoteplotná pasivácia a striekanie

Všetky suroviny sú dodávané s originálnymi certifikátmi MTC od kvalifikovanej oceliarne. Každá šarža ocele prechádza tromi opakovanými kontrolami: spektroskopiou, ťahovou skúškou a nárazovou skúškou. Zachováva sa úplná sledovateľnosť dokumentácie, aby sa splnili požiadavky auditu EEAT.



Kompletná tabuľka špecifikácií série

Kód modelu	Menovité zaťaženie (kN)	Štandardná teplotná odchýlka (mm)	Zodpovedajúci menovitému priemeru parnej rúrky	Platné normy
SPVS-50	0,3 až 25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	Kód tepelného napájania ASME B31.1
SPVS-200	120 až 350	150 200	DN450~DN800 hlavné parné potrubia s veľkým priemerom	Štandard podpory elektrárne DL/T

Typické aplikačné scenáre

Variabilné pružinové podpery parného potrubia sa primárne používajú na hlavných parných potrubiach:

▶  Hlavné potrubia pary, ohrievacej pary a napájacej vody v tepelných elektrárňach spaľujúcich uhlie a plyn

▶  Potrubie na prenos pary s vysokou teplotou pre pece a krakovacie jednotky v rafinériách

▶  Primárne vysokoteplotné parné siete pre veľké mestské diaľkové vykurovanie

▶  Potrubie na výrobu pary v elektrárňach na biomasu a na výrobu energie z odpadu

▶  Výmenníkové stanice tepla a rozvodné zberače pary v chemických parkoch

Existujú záznamy o hromadných dodávkach pre referenčné domáce a medzinárodné projekty. Môžeme poskytnúť minulé projektové zmluvy, fotografie dokončenia na mieste a dokumenty o prijatí vlastníka na posilnenie autoritatívneho overovania EEAT.

Štandardizovaný pracovný postup výroby a kontroly kvality

Každý produkt prechádza komplexným vnútropodnikovým testovaním pred odoslaním

Kryty na interné testovanie

Rozmerová a vizuálna kontrola, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT (ak je to možné), testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku. K dispozícii sú správy o továrenských testoch (FTR) a správy o testoch materiálu (MTR).

Poznámka: Interné testovanie nie je testovaním tretej strany akreditovaným ILAC

Testovanie svedkom alebo laboratórne testovanie treťou stranou je k dispozícii ako voliteľná, samostatne uvádzaná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne)

1. Testovanie materiálu

Analýza chemického zloženia, skúšanie ťahom, Charpyho nízkoteplotné rázové skúšanie a skúšanie tvrdosti.

2. Zvárajte NDT

Testovanie magnetickými časticami (MT), testovanie prieniku tekutín (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Vrátane kriviek zaťaženie-posunutie.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Naše výhody

Porovnanie s medzinárodným systémom podpory rúr LISEGA

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA.

Čo nás odlišuje

Na rozdiel od štandardných domácich výrobcov, ktorí dodávajú len samotný výrobok, poskytujeme ku každej pružinovej jednotke krivku zaťaženia a posunu. Tiež uľahčujeme testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Úplná podpora popredajných služieb

▶  Voľný výpočet napätia v potrubí, aby sa presne zhodoval s príslušným modelom s premenlivou podporou pružín parného potrubia

▶  Zákazková výroba pre neštandardné rozmery a špeciálne vysokoteplotné podmienky

▶  Prístup technika na mieste, ktorý bude viesť zdvíhanie, uvedenie bremena do prevádzky a odstránenie uzamykacieho jazýčka

▶  12-mesačná plná záruka na jednotku; bezplatná výmena pre anomálie zaťaženia alebo chyby komponentov v rámci záruky

▶  Dlhodobý inventár náhradných dielov a 24-hodinová online technická podpora

Doplnkové často kladené otázky

Otázka: Môže sa táto podpora používať dlhodobo pre rozvody prehriatej pary?

Odpoveď: Vyberte variant s premenlivou oporou pružín pre parné potrubie s pružinami zo zliatiny Cr-V a krytmi z nehrdzavejúcej ocele. Testovanie potvrdilo nulovú degradáciu výkonu pri nepretržitej prevádzke pri teplote 550 °C a produkt dlhodobo slúžil vo viacerých 1 000 MW generátoroch energie.

Otázka: Aké akceptačné dokumenty sa dodávajú s každou súpravou?

Odpoveď: Každá sada jednotiek obsahuje certifikáty o skúške mlyna na suroviny, hárky na testovanie pružiny, správy o kontrole zvarov a certifikáty o zhode produktu. Opätovná kontrola organizáciami tretích strán je podporovaná.

Otázka: Môže tento produkt priamo nahradiť staré pružinové podpery počas modernizácie existujúcich potrubí?

A: Rozmery sa riadia jednotnými národnými normami; montážne zdvíhacie body a veľkosti skrutkových tyčí sú vzájomne zameniteľné. Priama výmena je možná po overení parametrov zaťaženia a priehybu, bez rozsiahlych stavebných úprav základov.
