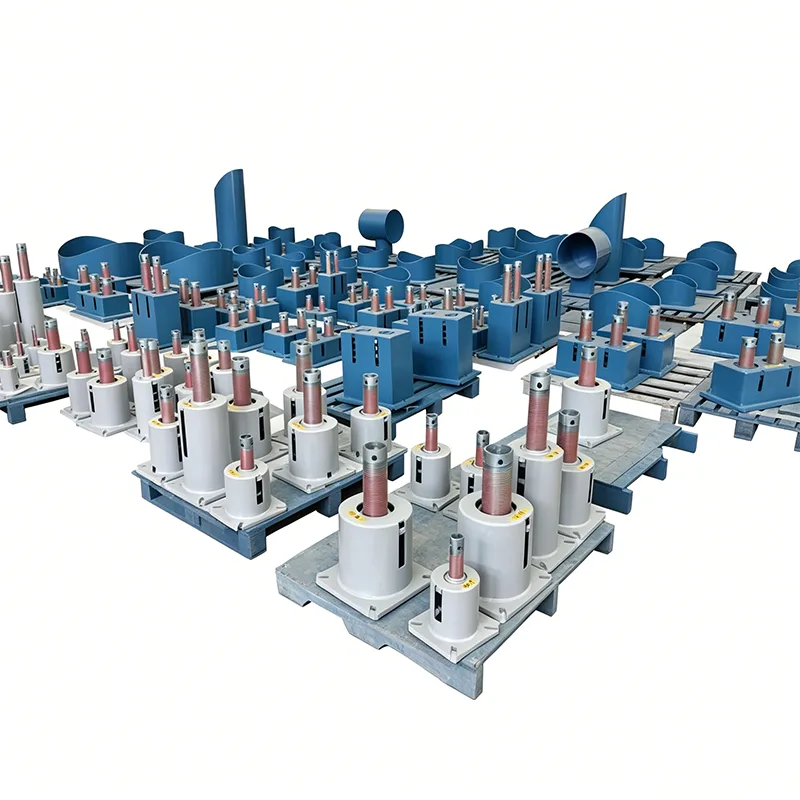

Pružinové závesy odolné voči korózii pre zavesenie a vibrácie horného potrubia

Väčšina ľudí ich nazýva pružinové vešiaky, niektorí pružinové podpery a v teréne budete počuť oboje. V Tianshune sa nezaoberáme názvom – dôležité je, že keď potrubie potrebuje visieť na konštrukčnom nosníku a stále sa voľne pohybovať s tepelnými cyklami, montáž funguje. Staviame ich pre elektrárne, rafinérske stojany na potrubia a spracovateľské linky už 14 rokov a naše pružinové závesy práve držia potrubia vo viac ako 45 krajinách.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Pružinový záves robí dve veci naraz: nesie celú hmotnosť potrubia zhora a pohybuje sa s potrubím, keď sa rozširuje alebo zmršťuje. Na rozdiel od pevnej závesnej tyče, ktorá tam len visí, pružinový záves zostáva zapojený v celom rozsahu pohybu. Toto je obzvlášť dôležité pri dlhých rovných trasách vyvýšeného potrubia, kde sa môže rýchlo zvyšovať tepelný rast. Pre linky, kde zaťaženie musí zostať takmer konštantné bez ohľadu na to, ako ďaleko sa potrubie pohybuje, mnohé projekty s tým spájajúkonštantné pružinové podperyna rovnakom stojane. Pre menej kritické línie štandardnévariabilné pružinové podperyčasto to robia – rovnaký štýl puzdra pružinového závesu, len iné vnútorné usporiadanie pružín.

Kde sa pružinové vešiaky zmestia do potrubného systému

Pružinový vešiak nefunguje sám. Na typickom stojane na rúry uvidíte pružinové závesy fungujúce spolu s pevnými podperami rúr a pätkami rúr, ktoré zvládajú hmotnosť v nižších nadmorských výškach. Pri vysokoteplotných spojovacích bodoch alebo v blízkosti pripojení zariadení sa často používajú závesy, pretože uvoľňujú podlahový priestor a poskytujú potrubiu priestor na pohyb vo viacerých smeroch. Keď je linka studená alebo chladená, spárovanie závesu s predizolovanými podperami rúr v mieste svorky zabraňuje námraze a udržuje izolačný systém neporušený. Veľa projektových špecifikácií sa tiež vzťahuje na celú zostavu jednoducho ako súčasť balíka pružinových podpier – rozdiel je v skutočnosti iba namontovaný na vrchu a namontovaný dole.

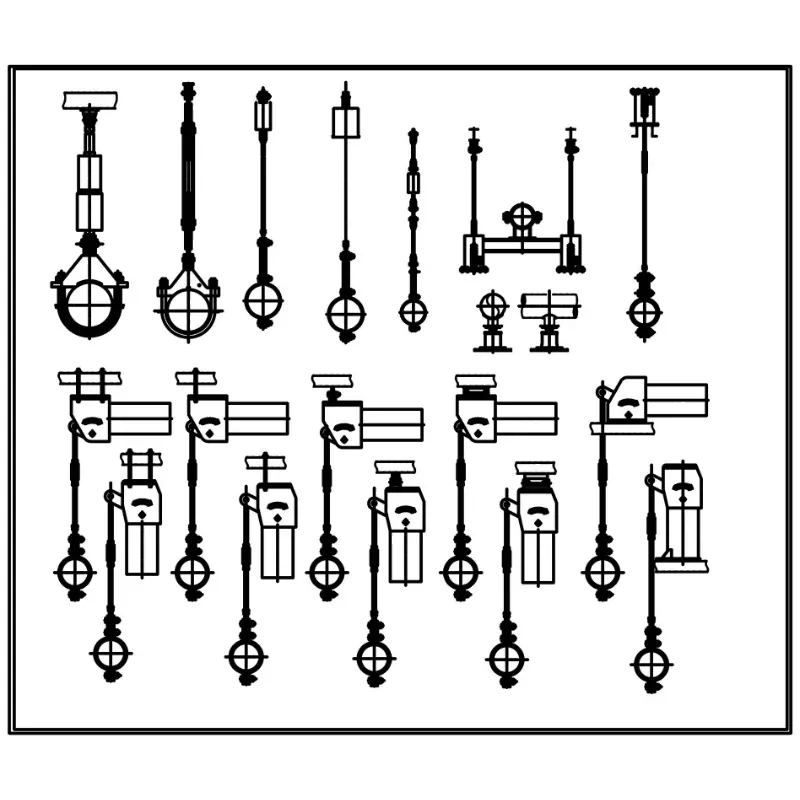

Čo patrí do zostavy pružinového závesu

Pružinový vešiak nie je len pružina v plechovke. Je to zhromaždenie. Tu je to, čo zvyčajne používame:

Každá šarža materiálu má protokoly o skúške mlyna a my ich spätne sledujeme k číslu tepla. Ak vaša špecifikácia vyžaduje certifikáciu 3.2 (EN 10204), máme to pokryté.

Štandardy, podľa ktorých staviame

Vyrábame pružinové vešiaky pre:

ANSI/MSS SP-58 — Potrubné podpery a závesy

ASME B31.3 — Procesné potrubie

GB/T 17116

V prípade potreby špecifikácie DIN, JIS alebo špecifické pre projekt

Naša továreň funguje podľa normy ISO 9001:2015, čo znamená zdokumentované postupy na každom kroku, od vstupnej suroviny až po záverečné záťažové testovanie.

Otázky, ktoré dostávame

Otázka 1: Kedy by som mal použiť pružinový záves namiesto podpery pružiny namontovanej na základni?

Keď potrubie vedie vo výške a pod ním nie je žiadna oceľová plošina na sedenie. Potrubné stojany, nadzemné vedenia a strešné potrubia kotlov sú klasické prípady. Závesy sa pripájajú k oceľovému stropu a spúšťajú sa na potrubie. Ide o to, kde je váš podporný bod, nie o pružinový mechanizmus.

Q2: Môžem získať rovnaký rozsah zaťaženia v závese ako v základnej pružine?

Vo všeobecnosti áno. Naše variabilné pružinové vešiaky pokrývajú niekoľko stoviek kilogramov až 20+ ton na vešiak. Konštantné pružinové vešiaky idú vyššie. Ak potrebujete niečo naozaj ťažké – povedzme 40 ton na jeden prút – dokážeme to postaviť, ale rozumnejšie je najprv sa s nami porozprávať, aby sme sa pozreli na možnosti rozloženia zaťaženia.

Q3: Ako testujete pružinové vešiaky?

Pružinu nastavíme na špecifikované zaťaženie, prejdeme ju na celý zdvih a skontrolujeme, či sila zostáva v tolerancii. Pre konštantné pružinové závesy vykreslíme krivku zaťaženia a deformácie a potvrdíme, že je plochá v rámci konštrukčného rozpätia. Pojazdové váhy sú overené a všetky spoje sú kontrolované na kvalitu závitu a integritu zvaru.

Q4: Aký je váš štandardný dodací čas?

Pre štandardné vešiakové zostavy s bežnými rozsahmi zaťaženia 20–25 dní. Ak potrebujete nerezový hardvér 304, špeciálne nátery alebo neštandardné cestovanie, počítajte s 30–40 dňami. Veľké projektové balíky dostanú vyhradený výrobný plán a my vám poskytneme pevný dodací záväzok s cenovou ponukou.

Q5: Ako sa dodávajú?

Zostavy vešiakov sú rozdelené na zvládnuteľné časti – puzdro pružiny, súprava tyče a svorka – balené spolu v drevených prepravkách s vodotesnou podšívkou. Každá prepravka je označená číslom prívesku, takže personál na mieste ich môže ihneď priradiť k výkresu podpery potrubia.

Prispôsobenie riešime pravidelne

Mnoho zákazníkov si myslí, že pružinové vešiaky sa dodávajú len ako štandardné katalógové položky. Takto my nefungujeme. Väčšina nami dodávaných pružinových vešiakov má aspoň jeden vlastný detail, či už je to:

Predĺžená dráha na prispôsobenie sa veľkým seizmickým pohybom

Vlastné dĺžky tyčí pre špecifické výšky nad hlavou

Konštrukcia z nehrdzavejúcej ocele pre pobrežné alebo korozívne prostredie

Vysokoteplotný pružinový materiál pre vedenia bežiace nad 400°C

Špeciálne náterové systémy — epoxid, základný náter bohatý na zinok alebo námorný náter

Nemusíte pripevniť svoju fajku na náš vešiak. Vešiak vám pristavíme k fajke.

Čo sme sa naučili zo skutočných projektov

Niektoré praktické body, ktoré stojí za to vedieť, ak píšete špecifikáciu podpory potrubia:

Na dlhých rovných tratiach neopravujte každý podporný bod. Nechajte pružinové vešiaky absorbovať rast a strategicky umiestnite kotvy. Ak váš inžinier namáhania potrubia poskytne údaje o pohybe, môžeme vám pomôcť určiť, ktoré vešiaky sa majú umiestniť.

Ak je potrubie izolované, špecifikujte typ svorky a obloženie vpredu. Dodatočná montáž izolácie v bode závesu po inštalácii je komplikovaná a drahá.

Pre vonkajšie inštalácie vo vlhkých alebo pobrežných oblastiach špecifikujte nerezové kovanie alebo aspoň žiarové zinkovanie. Prúty z uhlíkovej ocele vyzerajú dobre v prvý deň, ale nebudú tak vyzerať po dvoch obdobiach dažďov.

Cesta Tianshun

Nie sme obchodná spoločnosť, ktorá do našej krabice vkladá súčiastky niekoho iného. Vyrábame ich vo vlastnej továrni v Yangzhou. Nakúpime oceľ, opracujeme komponenty, navinieme a otestujeme pružiny, zostavíme jednotky, natrieme ich, zabalíme a odošleme. Neexistuje žiadny stredný krok, kde by sa kvalita stratila.

V priebehu rokov sme dodávali kompletné balíky pružinových závesov pre projekty, ktoré prebehli bez problémov pri spustení a rokoch prevádzky. To je dôvod, prečo sa viac ako 70 % našich zákazníkov vracia – nie preto, že by sme boli najlacnejší (sme féroví, nie lacní), ale preto, že sa vešiaky objavia včas, zodpovedajú výkresom a pokračujú vo svojej práci.

Ak stanovujete cenu projektu, ktorý vyžaduje pružinové závesy, trvalé pružinové podpery alebo predizolované potrubné pätky, pošlite nám svoje dátové listy alebo prirážky. Vypracujeme správnu cenovú ponuku – priamo z výroby, žiadne skryté prirážky – a ak chcete, prevedieme vás logikou dizajnu, ktorá stojí za naším výberom. Môžete tiež navštíviť továreň a pozrieť si výrobnú linku na vlastné oči.
