Spoľahlivé podpery rúr na umiestnenie priemyselných potrubí a štrukturálnu stabilizáciu

oTianshun, vyrábame podpery potrubí tak dlho, ako sme na trhu – 14 rokov. Možno nemajú pohyblivé časti, ktoré majú pružinové podpery, ale v mnohých ohľadoch nesú podpery pevných rúr väčšiu zodpovednosť. Pružinová jednotka zvládne niekoľko milimetrov nesprávneho zdvihu a stále funguje. Podpera potrubia, ktorá je poddimenzovaná, zle zvarená alebo špecifikovaná v nesprávnom materiáli, môže náhle zlyhať, a keď sa tak stane, potrubie ide s ňou. To je dôvod, prečo ku každej objednávke podpory potrubia pristupujeme s rovnakou starostlivosťou, akú venujeme našim komplexnejšímkonštantné pružinové podperya variabilné pružinové jednotky.

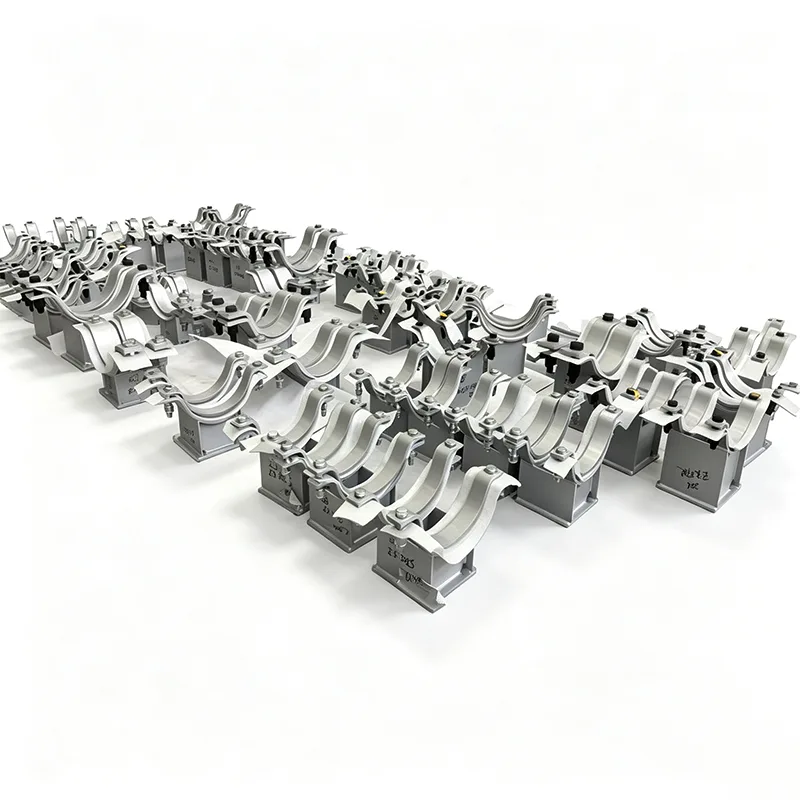

Úlohu podpery potrubia je jednoduché opísať, vždy je ťažšie ju správne nastaviť: držať potrubie na mieste, niesť jeho hmotnosť a viesť alebo ukotviť ho podľa požiadaviek špecifikácie potrubia. Vyrábame široký sortiment – ​​od základných svoriek na trámy a T-stĺpikovfajkové topánkyna zákazkovo skonštruované posuvné dosky a vysokovýkonné podpery čapu. Nie sú to pre nás bežné katalógové diely; staviame na vašu veľkosť potrubia, hrúbku izolácie, údaje o zaťažení a prostredie inštalácie.

Ako podpery potrubia zapadajú do väčšieho obrázka podpery

Prejdite po akomkoľvek stojane na potrubia a uvidíte kombináciu: pevné podpery potrubia preberajúce vlastnú hmotnosť a usmerňujúce bočný pohyb, pružinové závesy alebo variabilné pružinové podpery absorbujúce vertikálny pohyb tam, kde je to potrebné. Jedno bez druhého nefunguje. Príliš tuhá podpera potrubia na nesprávnom mieste môže preniesť napätie priamo do príruby alebo trysky nádoby. To je dôvod, prečo naši inžinieri vždy pozerajú na celú schému podpory, keď nám posielate dopyt – a prečo neváhame navrhnúť predizolovanú podperu potrubia pre studené vedenia alebo vedenú pätku pre dlhý priamy chod, ktorý si vyžaduje kontrolovaný axiálny pohyb.

Materiály a povrchové úpravy máme skladom a používame

Udržujeme široký inventár uhlíkovej ocele, nehrdzavejúcej ocele a legovaných oceľových plechov, rúr a konštrukčných častí, aby sme mohli rýchlo obrátiť výrobu podpery rúr. V tabuľke nižšie sú uvedené materiály, ktoré používame najčastejšie:

Všetky konštrukčné zváranie vykonávajú certifikovaní zvárači a na každej podpere pred opustením dielne vykonávame vizuálne a rozmerové kontroly. Ak váš projekt vyžaduje NDT (PT, MT alebo UT) na určitých zvaroch, môžeme to zahrnúť do rozsahu.

Normy, ktorými sa riadi naša podpora potrubí

Každý deň pracujeme s nasledujúcimi medzinárodnými kódmi:

ANSI/MSS SP‑58 – Podpery a závesy rúr

ASME B31.3 a B31.1 – Procesné a výkonové potrubie

ASME sekcia IX – Zváračská kvalifikácia

EN 1090 – Konštrukčná oceľ (ak sa vyžaduje pre označenie CE)

GB/T 17116 – čínsky národný štandard

Náš systém ISO 9001:2015 pokrýva celý výrobný reťazec a vysledovateľnosť materiálu je zachovaná od čísla tepla surovej ocele až po štítok konečnej montáže podpery.

Často kladené otázky

Q1: Môžete zodpovedať našim existujúcim štandardným výkresom podpory rúr?

Áno, takto prichádza väčšina našich objednávok. Pošlite nám vaše štandardné výkresy podpory, izometriu alebo len vyznačený plán podpery rúr a my vám vyrobíme presné rozmery. Pravidelne pracujeme so štandardnými knižnicami EPC.

Q2: Aký je rozdiel medzi topánkou potrubia a podperou potrubia?

V každodennej konverzácii ľudia často používajú tieto pojmy zameniteľne. Presne povedané, potrubná pätka je špecifický typ podpery potrubia - oceľový profil privarený k spodnej časti potrubia, aby sa zdvihol z konštrukčnej ocele. Podpera potrubia je širšia skupina, ktorá zahŕňa čeľuste, svorky, vodidlá, čapy a zostavy závesných tyčí. Vyrábame ako potrubné pätky, tak aj kompletné potrubné podperné zostavy.

Q3: Ako riešite izolované alebo studené vedenia?

Pri horúcich izolovaných vedeniach zväčšujeme výšku topánky, aby sa izolácia vyčistila. Pre studené alebo kryogénne vedenia dodávame predizolované podpery rúr s tuhým penovým blokom pripevneným k topánke, aby sa zabránilo prenosu chladu a kondenzácii. Povedzte nám hrúbku izolácie a materiál a my podľa toho navrhneme topánku.

Q4: Aký je váš čas na dodanie šarže podpier rúr?

Štandardné podpery z uhlíkovej ocele: 15–25 dní, v závislosti od množstva. Nerezová oceľ alebo veľké, zložité zostavy: 25–35 dní. Pri hromadných objednávkach viazaných na harmonogram projektu môžeme rozfázovať dodávky tak, aby zodpovedali vašej postupnosti výstavby.

Otázka 5: Dodávate aj konštrukčné podložky a T-stĺpiky?

Môžeme, ak si to váš projekt vyžaduje. Podpery rúr sú zvyčajne rozhraním medzi rúrou a konštrukciou. Ak potrebujete aj montážne dosky, základové dosky alebo T-stĺpiky, vieme všetko zabaliť, čo zjednodušuje logistiku na mieste.

Testovanie a kontroly kvality

Potrubné podpery nemusia mať pohyblivé časti, ale stále prevádzkujeme štruktúrovaný proces kontroly kvality:

Overenie vstupného materiálu podľa certifikátov mlyna

Kontrola rozmerov po rezaní a vŕtaní

Kontrola upevnenia pred zváraním

Vizuálna kontrola zvaru plus dodatočná NDT, ak je špecifikovaná

Kontrola rozmerov a uhla na hotovej montáži

Kontrola povrchovej úpravy a náteru

Ku každej zásielke je priložený dodací list, na ktorom je uvedená každá podpora podľa čísla štítku, takže váš tím lokality môže priradiť diely k izometrickému výkresu bez hádania.

Prispôsobenie robíme každý deň

Len málo podpier rúr opúšťa našu továreň ako úplne štandardná súčasť. Bežné prispôsobenia zahŕňajú:

Predĺžené výšky topánok pre silnú izoláciu alebo protipožiarnu ochranu

Nastaviteľné klzné základne s PTFE podložkami pre kĺzanie s nízkym trením

Hardvér z nehrdzavejúcej ocele pre pobrežné a pobrežné inštalácie

Špeciálne zaťaženie – vytvorili sme podpery rúr pre potrubia s veľkým priemerom 40 palcov

Antivibračné svorky s neoprénovým obložením pre potrubie piestového kompresora

Vysokoteplotné zliatinové podpery pre pece a reformovacie linky

Nie ste obmedzený na to, čo je v katalógu. Pošlite nám svoje požiadavky a my vám vyrobíme presne to, čo potrebujete.

Praktické poznámky z našej predajne

Niekoľko vecí, ktoré sme za tie roky získali a ktoré by vám mohli pomôcť:

Ak bude vaše potrubie podrobené hydrotestovaniu, uistite sa, že podpery potrubia sú navrhnuté pre zaplavenú hmotnosť. K mnohým zlyhaniam podpory dochádza počas testovania, nie počas prevádzky.

Na dlhých stojanoch rúrok sa vyhnite prílišnému vedeniu. Nechajte priestor pre axiálny pohyb. Do našich návrhov topánok môžeme začleniť klzné platne so známym koeficientom trenia, aby sme udržali reakčné zaťaženie v rámci limitov napätia potrubia.

Ak bude podpera potrubia vystavená ohňu, špecifikujte ohňovzdorný náter alebo dizajn, ktorý sa nezrúti počas požadovanej doby požiarnej odolnosti. Vieme poradiť praktické možnosti.

V prípade rúr z nehrdzavejúcej ocele vždy používajte podporné komponenty z nehrdzavejúcej ocele alebo aspoň nekovovú vložku (PTFE alebo neoprén), aby ste zabránili galvanickej korózii v mieste kontaktu.

Prečo si vybrať Tianshun pre svoje podpery potrubí?

Nie sme distribútor, ktorý vyberá diely zo skladu. Sme továreň, ktorá reže oceľ, zvára zostavy, obrába kontaktné povrchy, nanáša nátery a dodáva priamo na vašu lokalitu alebo do konsolidátora. Náš tím zaznamenal v teréne dostatok zlyhaní podpery rúr, aby sme vedeli, že trocha zvýšenej starostlivosti pri výrobe má veľký význam.

Či už potrebujete dvadsať jednoduchých zváraných topánok alebo dvesto zložitých podpier s posuvnými doskami, poskytneme vám cenu priamo z výroby, realistický harmonogram dodávok a sadu výrobných výkresov na schválenie predtým, ako začneme rezať oceľ. Viac ako 70 % nášho podnikania pochádza od zákazníkov, ktorí si objednali raz a nikdy sa neobťažovali kvalifikovať iného dodávateľa.

Ak si váš ďalší projekt vyžaduje podpery rúr, podpery rúr alebo predizolované podpery rúr, pošlite nám svoj zoznam podpory alebo štandardné výkresy. Vrátime vám podrobnú cenovú ponuku, zvyčajne do 24 hodín. A ako vždy, ste vítaní navštíviť našu továreň v Yangzhou a vidieť, ako staviame veci.
