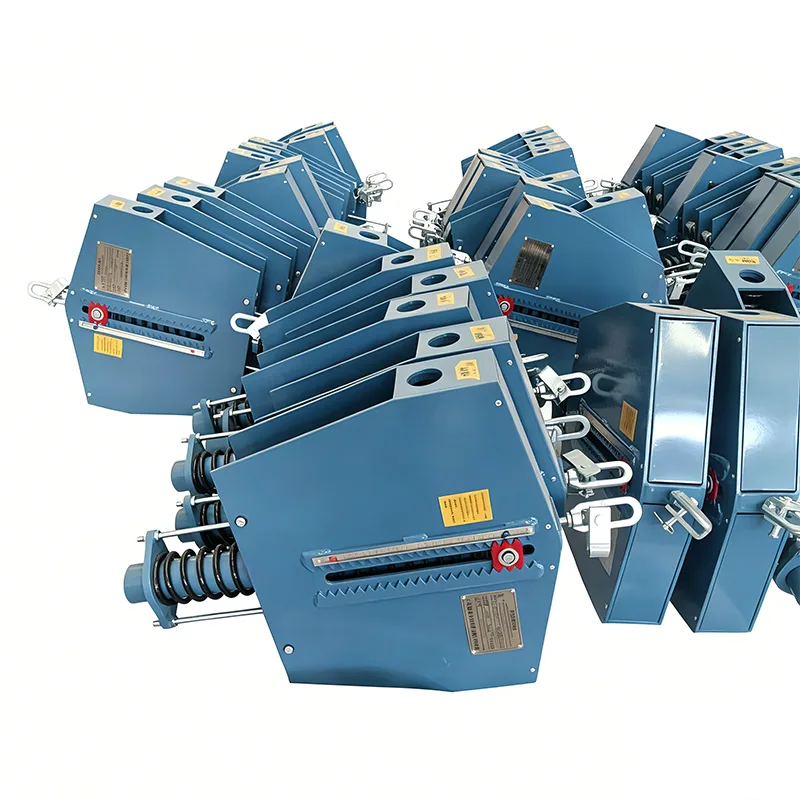

Parné potrubia vytvárajú počas prevádzky značný tepelný posun a sú veľmi citlivé na zmeny zaťaženia. Keď teplota potrubia stúpne z teploty okolia na prevádzkovú teplotu, dôjde k vertikálnemu posunu v rozmedzí od niekoľkých centimetrov do desiatok centimetrov. Ak sa použijú konvenčné podporné zariadenia, zaťaženie bude drasticky kolísať spolu s posunom, čo bude mať za následok koncentráciu napätia v potrubí, poškodenie spojov zariadenia a dokonca aj prasknutie potrubia. Steam Pipe Constant Spring Support je špeciálna podporná jednotka vyvinutá na riešenie takýchto problémov. Poskytuje takmer konštantnú podpornú silu počas celej dráhy pohybu, čím zaisťuje bezpečnú a spoľahlivú prevádzku parných potrubných systémov.
Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.
Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.
Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.
Konštantná podpora pružín parnej rúrky, navrhnutá na princípe momentovej rovnováhy, premieňa pružnú silu pružín na stabilnú podpornú silu prostredníctvom spojovacieho mechanizmu. Keď sa potrubie pohybuje vertikálne, deformácia pružiny je kompenzovaná spojovacím systémom, aby sa udržala stabilná výstupná sila, pričom miera kolísania zaťaženia je regulovaná v rámci 5 %.
Štandardné produkty pozostávajú z nasledujúcich základných komponentov:
▶ Zostava pružín: Vyrobené z vysoko pevnej legovanej pružinovej ocele a podrobené viacerým procesom tepelného spracovania.
▶ Mechanizmus momentového vyváženia: Precízne opracované spojenie a zostava vačky.
▶ Zariadenie na nastavenie záťaže: Umožňuje presné nastavenie výstupnej záťaže na mieste.
▶ Indikátor výtlaku: Jasne zobrazuje skutočný výtlak potrubí.
▶ Skriňa a spojovacie zostavy: Vyrobené z prémiovej uhlíkovej ocele s antikoróznou povrchovou úpravou.
| Tabuľka špecifikácií konštantných pružinových závesov | Príklad |
| Model / Séria | PH, LH, CA, CS, TH |
| Kapacita zaťaženia (prevádzková) | 0,1 kN - 500 kN |
| Total Travel | 50 mm, 100 mm, 200 mm, 400 mm |
| Skutočné cestovanie | Až do 600 mm |
| Odchýlka zaťaženia (tolerancia) | ±5 % (štandardná) / ±3 % (vysoká prec.) |
| Inštalačná poloha | Horizontálne / Vertikálne |
| Dokončenie bývania | Žiarovo pozinkované / epoxidové |
| Prevádzková teplota | -20 °C až +80 °C (okolie) |
| Materiál pružinovej cievky | 60Si2Mn / 50CrVA |
| Rozsah nastavenia zaťaženia | ±10 % (úprava poľa) |
▶ Vynikajúci výkon pri konštantnej sile: Miera kolísania zaťaženia ≤ 5 % v rámci celého zdvihu, čo presahuje požiadavky národných noriem.
▶ Veľký rozsah výtlaku: Maximálny výtlak dosahuje až 400 mm, dokonale sa hodí pre vysokoteplotné parné potrubia s veľkým priemerom.
▶ Komplexné pokrytie zaťaženia: K dispozícii je kompletný rad zaťažení od 0,5 kN do 500 kN.
▶ Kompaktná konštrukcia: Vďaka optimalizovanému priestorovému dizajnu je jeho celkový objem o 20 % menší ako tradičné podpery s konštantnými pružinami.
▶ Jednoduchá inštalácia: Pred dodaním prednastavené na špecifikované zaťaženie, ktoré si vyžaduje iba jednoduché upevnenie na uvedenie do prevádzky na mieste.
▶ Vysoká bezpečnosť a spoľahlivosť: Vybavené ochranou proti preťaženiu a zariadeniami na obmedzenie pohybu, aby sa zabránilo náhodnému poškodeniu.
|
Porovnávacie položky |
Konštantná podpora pruženia parného potrubia |
Variabilná pružinová podpora pre potrubie |
|
Miera variácie zaťaženia |
≤ 5 % |
≤ 25 % |
|
Maximálny posun |
400 mm |
200 mm |
|
Použiteľné potrubia |
Parné potrubia s veľkým výtlakom a vysokou citlivosťou na zaťaženie |
Potrubia so všeobecným tepelným posunom |
|
Výkon kontroly stresu |
Výborne |
Dobre |
|
Ochrana pripojenia zariadenia |
Superior |
Obyčajný |
|
Výrobné náklady |
Relatívne vysoká |
Stredná |
|
Prevádzková teplota |
-196 ℃ ~ +600 ℃ |
-40 ℃ ~ +450 ℃ |
|
Názov parametra |
Technické špecifikácie |
|
Rozsah pracovného zaťaženia |
0,5 kN – 500 kN |
|
Menovitý posun |
50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm |
|
Miera variácie zaťaženia |
≤ 5 % |
|
Prevádzková teplota |
-196 ℃ ~ +600 ℃ |
|
Pružinový materiál |
60Si2MnA, 50CrVA, zliatina odolná vysokým teplotám |
|
Materiál na bývanie |
Q235B, Q345B, Nerezová oceľ |
|
Povrchová úprava |
Žiarové zinkovanie, základný náter bohatý na epoxidový zinok + vrchný náter odolný voči vysokým teplotám |
|
Platné normy |
GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1 |
Konštantná podpora pruženia parného potrubia sa používa hlavne na parné potrubné systémy s veľkým tepelným posunom a prísnymi požiadavkami na stabilitu zaťaženia:
▶ Hlavné parovody a ohrievacie parovody tepelných elektrární
▶ Systémy parného potrubia na konvenčnom ostrove jadrových elektrární
▶ Potrubie na prenos pary s vysokou teplotou v ropných rafinériách
▶ Potrubie parnej energie v železiarňach a oceliarňach
▶ Vysokoteplotné vedenie horúcej vody a pary pre mestské ústredné kúrenie
▶ Potrubie parného ohrevu v chemických závodoch
Pre vyššie uvedené aplikácie už nemôže Variabilná pružinová podpora pre potrubie spĺňať prevádzkové požiadavky, keď posun potrubia presiahne 100 mm alebo je potrebná prísna kontrola kolísania zaťaženia. V takýchto prípadoch sú na zaistenie bezpečnosti systému povinné trvalé pružinové podpery.
Yangzhou Tianshun Piping sa môže pochváliť 14-ročnými profesionálnymi skúsenosťami vo výrobe konštantných pružinových podpier, vybavených kompletnými výrobnými zariadeniami a presnými testovacími prístrojmi. Zaviedli sme prísny kompletný systém kontroly kvality, aby sme zabezpečili, že všetky produkty budú v súlade s medzinárodnými normami:
1. Vstupná kontrola surovín: Všetky oceľové materiály sú sprevádzané originálnymi materiálovými certifikátmi a podliehajú spektrálnej analýze a testovaniu mechanických vlastností.
2.Precízne obrábanie: Kľúčové komponenty spracovávajú CNC obrábacie centrá, aby bola zaručená vysoká rozmerová presnosť.
3. Test výkonu pružín: Každá pružina prejde 100 000 cyklovými únavovými testami a kalibráciou zaťaženia.
4. Celkový výkonový test: Každá hotová jednotka sa pred dodaním podrobuje testovaniu konštantnej sily pri plnom zdvihu.
5. Overenie treťou stranou: Správy o skúškach vydané spoločnosťami SGS, BV, TUV a inými autoritami tretích strán sú k dispozícii na požiadanie.
Náš systém manažérstva kvality je certifikovaný podľa ISO 9001:2015 a všetky produkty spĺňajú medzinárodné normy vrátane CE a API.
Podpery potrubia sa vyberajú podľa posunu potrubia a citlivosti na zaťaženie: Ak je vertikálny posun potrubia menší ako 100 mm a systém nie je citlivý na kolísanie zaťaženia, vyberte možnosť Variabilná podpora pružín pre potrubie. Ak posun presahuje 100 mm alebo ak má potrubie vysokú citlivosť na kolísanie zaťaženia, vyberte možnosť Konštantná podpora pružín.
▶ Bezplatná analýza napätia v potrubí a výpočet výberu závesov a podpier
▶ Návrh a výroba neštandardných podpier s konštantnými pružinami
▶ Inštalačné pokyny a služba uvedenia do prevádzky na mieste
▶ 12-mesačná záruka s bezplatnou opravou alebo výmenou chybných produktov v rámci záručnej doby
▶ Dlhodobé dodávky náhradných dielov a nepretržitá technická podpora
