Stála podpora pružiny

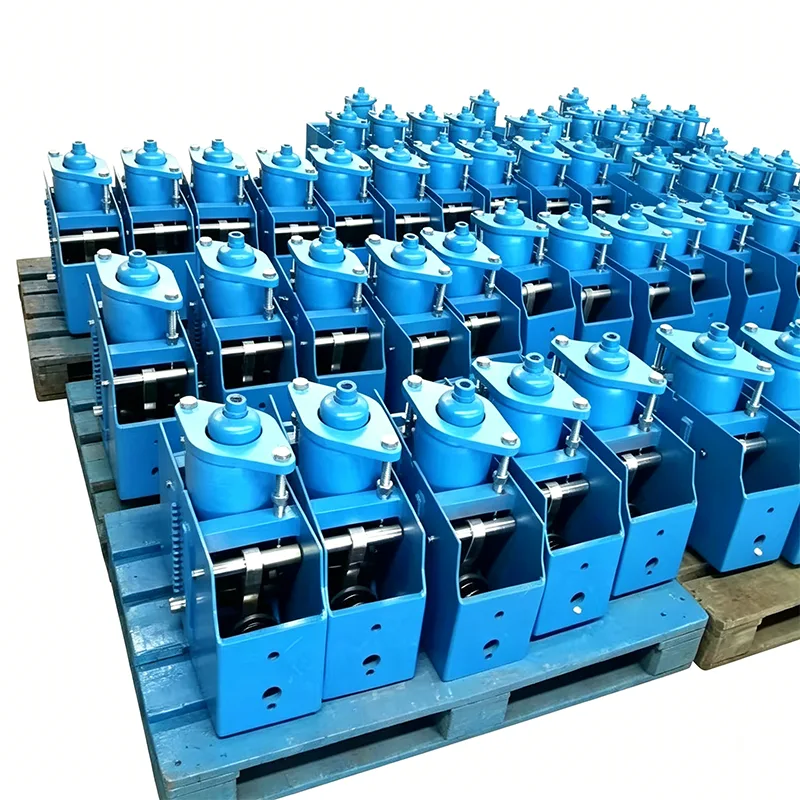

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roku 2012, sa už 14 rokov zameriava na výrobu produktov na podporu potrubí, pričom produkty slúžia pre viac ako 40 krajín po celom svete. Stojaca konštantná pružinová podpera je produkt špeciálne navrhnutý pre pracovné podmienky, kde nie je nad potrubím žiadny zdvíhací priestor a je potrebná spodná podpera. Umiestňuje sa na oceľové nosníky, betónové základy alebo podporné plošiny cez základňu, čím zabezpečuje konštantnú podpornú silu smerom nahor pre potrubia a dokonale rieši problém kompenzácie posunu potrubia v scenároch s obmedzeným priestorom.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Prečo zvoliť stojaci typ? Riešenie pre priestorovo obmedzené scenáre

V praktickom inžinierstve mnohé potrubia nemôžu prijať riešenia horného zavesenia a musia používať spodnú podporu:

▶  Potrubie spodnej vrstvy v potrubných galériách: Nie sú k dispozícii žiadne nosníky oceľovej konštrukcie na zavesenie nad potrubiami s najnižšou vrstvou

▶  Potrubie na vrchu zariadenia: Potrubie umiestnené priamo nad zariadením, žiadne zdvíhacie body nad ním

▶  Potrubie v betónových výkopoch: Potrubia v potrubných výkopoch s úzkym horným priestorom

▶  Potrubie s veľkým priemerom: Potrubia nad DN800, príliš dlhé závesné tyče sú náchylné na nestabilitu

▶  Potrubie citlivé na vibrácie: Vstupné a výstupné potrubie čerpadla, spodná podpera má lepšiu stabilitu ako záves

▶  Projekty modernizácie: Existujúce oceľové konštrukcie nemôžu pridávať nové zdvíhacie body, k dispozícii je iba podpora zo základov

V týchto scenároch je jediným možným riešením podpory konštantnej sily stála podpora pruženia.

Technické špecifikácie produktu

Tabuľka špecifikácií konštantných pružinových závesov	Príklad
Model / Séria	PH, LH, CA, CS, TH
Kapacita zaťaženia (prevádzková)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Skutočné cestovanie	Až do 600 mm
Odchýlka zaťaženia (tolerancia)	±5 % (štandardná) / ±3 % (vysoká prec.)
Inštalačná poloha	Horizontálne / Vertikálne
Dokončenie bývania	Žiarovo pozinkované / epoxidové
Prevádzková teplota	-20 °C až +80 °C (okolie)
Materiál pružinovej cievky	60Si2Mn / 50CrVA
Rozsah nastavenia zaťaženia	±10 % (úprava poľa)

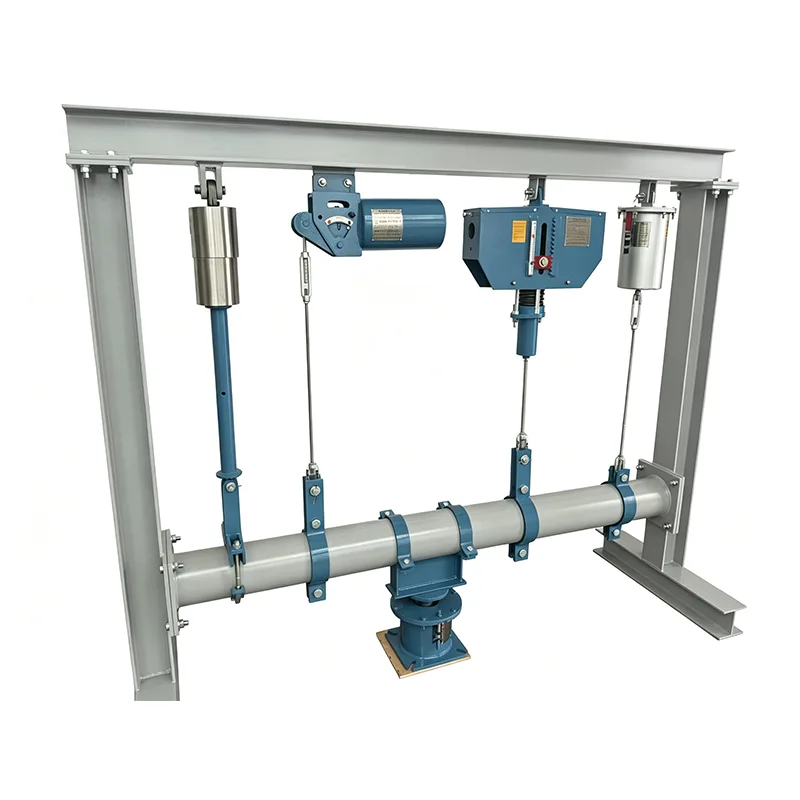

Komplexné porovnanie: stojaci typ vs. závesný typ

Porovnávacia dimenzia	Stála podpora pružiny	Typ zavesenia Pružinový záves s konštantnou silou
Spôsob inštalácie	Spodné zakorenenie, podpora smerom nahor	Horné zakorenenie, zavesenie smerom nadol
Priestorová požiadavka	Vyžaduje spodnú podpornú platformu	Vyžaduje horný nosník oceľovej konštrukcie
Celková výška	Nízka (300 – 600 mm)	Vysoká (800-1500 mm vrátane závesnej tyče)
Bočná stabilita	Dobrá, široká základňa, antilaterálny posun	Priemerná dlhá závesná tyč náchylná na kývanie
Antivibračný výkon	Výborná, priama podpora bez otrasov	Priemerná, závesná tyč náchylná na rezonanciu
Náročnosť inštalácie	Jednoduché, priamo na mieste a na úrovni	Zložité, vyžaduje prácu vo vysokej nadmorskej výške na nastavenie závesnej tyče
Prístupnosť údržby	Dobré, použiteľné na zemi alebo plošine	Slabé, vyžaduje prevádzku vo veľkej nadmorskej výške
Prenos zaťaženia	Priamo prenesené do spodnej konštrukcie	Prenáša sa cez závesnú tyč a oceľovú konštrukciu
Použiteľný priemer potrubia	Všetky priemery rúr, zvlášť vhodné pre veľké priemery	Malé a stredné priemery, príliš dlhá tyč pre veľké priemery
Použiteľný smer posunu	Hlavne posun smerom nahor	Hlavne posunutie smerom nadol

Štruktúra produktu a základné funkcie

Stojaca podpora konštantnej pružiny využíva vertikálnu krabicovú štruktúru, ktorá sa skladá hlavne z nasledujúcich častí:

Základná doska: Široká spodná doska na rozptýlenie nákladu a zaistenie stability

Pružinový box: Vstavaný pružinový mechanizmus s konštantnou silou, vertikálne usporiadaný

Horná doska podpery: Spojená s podperou potrubia, výška sa dá jemne doladiť

Indikátor posunu: Vizualizovaný na boku pre ľahké pozorovanie

Zaisťovacie zariadenie: Zaisťuje pružinu počas prepravy a inštalácie

Základné vlastnosti

Dizajn s ultranízkou výškou

Vertikálne usporiadanie pružín, celková výška o 40% nižšia ako typ zavesenia rovnakej špecifikácie

Vhodné pre priestory s obmedzenou výškou podlahy, ako sú potrubné výkopy a miestnosti s vybavením

Kratšie špecifikácie prispôsobiteľné pre špeciálne pracovné podmienky

Výborná stabilita

Plocha základne 3-krát väčšia ako typ zavesenia, nízke ťažisko

Nie je ľahké prevrátiť pod horizontálnym ťahom potrubia

Žiadny problém s výkyvom závesnej tyče pri pracovných podmienkach s vibráciami

Pohodlná inštalácia a údržba

Pozemná inštalácia, nie je potrebná žiadna prevádzka vo vysokej nadmorskej výške

Položte priamo na základ, po vyrovnaní zafixujte

Nastavovacia skrutka na vrchu, ovládateľná, keď stojíte na zemi

Nie je potrebné demontovať potrubia kvôli údržbe a výmene, priamo vytiahnite pružinovú zostavu

Silná adaptabilita na posun

Zvlášť vhodné pre pracovné podmienky s tepelným posunom potrubí smerom nahor

Tiež prispôsobiteľné na posun smerom dole, stačí nainštalovať opačne

Bočný posun neovplyvňuje výkon konštantnej sily

Typická analýza scenára aplikácie

Aplikačný scenár	Charakteristiky pracovných podmienok	Prečo zvoliť stojaci typ
Potrubie spodnej vrstvy v potrubných galériách	Najnižšia vrstva potrubia, žiadne oceľové nosníky nad nimi	Môže podopierať iba smerom nahor z podlahy galérie potrubia
Vstupné a výstupné potrubie čerpadla	Veľké vibrácie, citlivé na ťah	Stabilná spodná podpora, znižuje prenos vibrácií
Potrubie na vrchu výmenníkov tepla	Usporiadané nad plášťom zariadenia	Žiadne zdvíhacie body na vrchu zariadenia, priama podpora
Potrubia v potrubných výkopoch	Betónové priekopy rúr, úzky priestor	Nedostatočný horný priestor, odpruženie nemožné
Parovody veľkého priemeru	Nad DN800, veľká hmotnosť	Príliš dlhá závesná tyč náchylná na nestabilitu
Renovácia projektových potrubí	Existujúce oceľové konštrukcie nie je možné vŕtať	Na podporu využite existujúci betónový základ
Potrubie kompresora	Vibrácie spôsobené pulzujúcim prúdením	Pevná podpora + konštantná kompenzácia sily, dobrý účinok tlmenia vibrácií

Príručka na inštaláciu a uvedenie do prevádzky na mieste (na základe 14-ročných inžinierskych skúseností)

Kontrola pred inštaláciou

1. Skontrolujte, či je model produktu v súlade s konštrukčnými výkresmi

2. Skontrolujte, či je blokovacie zariadenie neporušené a či nie je uvoľnené počas prepravy

3. Skontrolujte rovinnosť základne, ak deformácia presiahne 2 mm, je potrebná korekcia

Kroky inštalácie

1. Vyrovnanie základu: Chyba vodorovnosti povrchu podpery ≤2 mm/m

2. Umiestnenie a upevnenie: Umiestnite stálu podperu pružiny na miesto, privarte alebo priskrutkujte základňu k základu

3. Pripojenie potrubia: Spojte podperu potrubia s hornou doskou konzoly, rezervujte posun v studenom stave

4. Nastavenie záťaže: Nastavte hornú skrutku podľa konštrukčných požiadaviek, zarovnajte indikačnú dosku so studenou polohou

5. Odomknutie: Po inštalácii odstráňte prepravné zaisťovacie skrutky

6. Kontrola a potvrdenie: Skontrolujte, či sa indikátor môže voľne pohybovať bez zaseknutia

Bežné riešenie problémov

Problém na mieste	Analýza príčin	Riešenie
Indikátor sa nehýbe	Zaisťovacie skrutky neboli odstránené	Odstráňte všetky zaisťovacie skrutky
Veľká odchýlka zaťaženia	Skutočná hmotnosť potrubia nie je v súlade s dizajnom	Jemne dolaďte hornú nastavovaciu skrutku
Pretrepávanie základne	Nerovnomerný základ	Pridajte podložky na spodok na vyrovnanie
Naklápanie vrchnej dosky	Excentricita potrubia	Nastavte podperu potrubia na centrovanie

Kontrola a overovanie kvality

Pred odoslaním každého produktu sa vykonáva komplexné interné testovanie

Pred odoslaním každý produkt prechádza kompletným vnútropodnikovým testovacím procesom. Tento proces zahŕňa rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT tam, kde je to vhodné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku. Dodávajú sa protokoly o skúške z výroby (FTR) a protokoly o skúške materiálu (MTR).

Objasnenie akreditácie treťou stranou

Interné testovanie nie je to isté ako testovanie treťou stranou akreditované ILAC. Ak sa vyžaduje testovanie svedkom tretej strany alebo laboratórne testovanie, môže sa poskytnúť ako samostatná voliteľná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne)

1. Testovanie materiálu

Táto služba zahŕňa analýzu chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a tvrdosti.

2. Zvárajte NDT

Dostupné metódy zahŕňajú testovanie magnetickými časticami (MT), testovanie prienikom tekutín (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Zahrnuté sú krivky zaťaženia a posunu.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Naše charakteristické výhody

Porovnanie s medzinárodným systémom podpory rúr LISEGA

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA.

Viac ako štandardný domáci dodávateľ

Na rozdiel od štandardných domácich výrobcov, ktorí poskytujú len samotný produkt, dodávame ku každej pružinovej jednotke krivku zaťaženia a posunu. Pomáhame tiež zabezpečiť testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Servis a podpora

▶  Podpora výberu: Poskytnite overenie inštalačného priestoru na potvrdenie realizovateľnosti riešenia stojaceho typu

▶  Prispôsobená služba: Vlastná špeciálna výška a špeciálna veľkosť základne podľa priestoru na mieste

▶  Pokyny na inštaláciu: Poskytnite podrobný návod na inštaláciu, pokyny na mieste sú k dispozícii pre veľké projekty

▶  Dodací cyklus: 7 – 10 dní pre bežné modely, 15 – 20 dní pre prispôsobené produkty

▶  Záruka kvality: 2-ročná záruka na produkt, doživotná technická podpora

▶  Dodávka náhradných dielov: Bežné modelové pružinové zostavy na sklade, doručené do 48 hodín

Stojaca podpora konštantnej pružiny je spoľahlivým riešením pre podoprenie potrubia konštantnou silou v priestorovo obmedzených pracovných podmienkach. Za posledných 14 rokov sme vyriešili problém, že riešenia zavesenia nie je možné implementovať pre stovky projektov po celom svete a naše produkty fungujú stabilne a zákazníci ich jednomyseľne uznávajú.
