Hydraulické tlmiče sú obmedzovacie zariadenia citlivé na rýchlosť, ktoré sa používajú na ochranu potrubných systémov a zariadení pred náhlymi dynamickými zaťaženiami – ako sú seizmické javy, vodné rázy, parné rázy, nárazy vetra a prechodové javy vypnutia čerpadla – a zároveň umožňujú nerušený pomalý pohyb v dôsledku tepelnej expanzie a kontrakcie. Na rozdiel od pružinových podpier, ktoré nesú hmotnosť potrubia, hydraulické tlmiče nenesú za normálnych prevádzkových podmienok žiadne statické zaťaženie; zapoja sa iba vtedy, keď rýchlosť potrubia prekročí prednastavený prah.
Technológia potrubia Yangzhou Tianshunvyrába hydraulické tlmiče určené na použitie v potrubných systémoch na výrobu energie, petrochemické a jadrové zariadenia. Každá jednotka používa piest pohybujúci sa cez hydraulickú kvapalinu vo vnútri utesneného valca. Pri nízkych rýchlostiach – typických pre tepelný rast – tekutina voľne prechádza cez kalibrované otvory a tlmič vytvára zanedbateľný odpor. Keď náhla udalosť poháňa potrubie rýchlejšie, ako je rýchlosť spúšte, prietok otvorom sa obmedzí, tlak tekutiny sa zvýši a tlmič sa zablokuje v režime tuhého obmedzenia, čím sa dynamické zaťaženie prenesie na konštrukciu budovy.

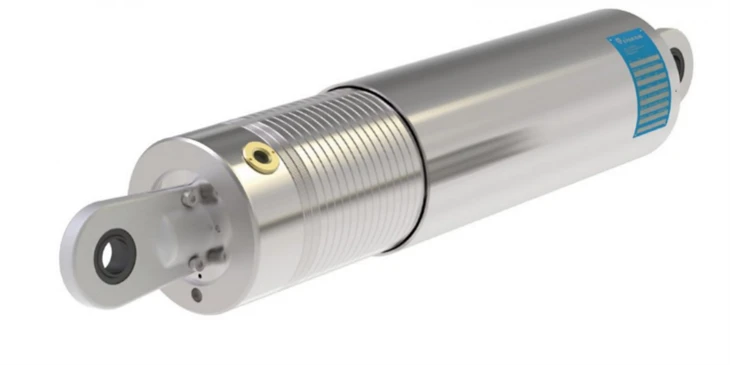

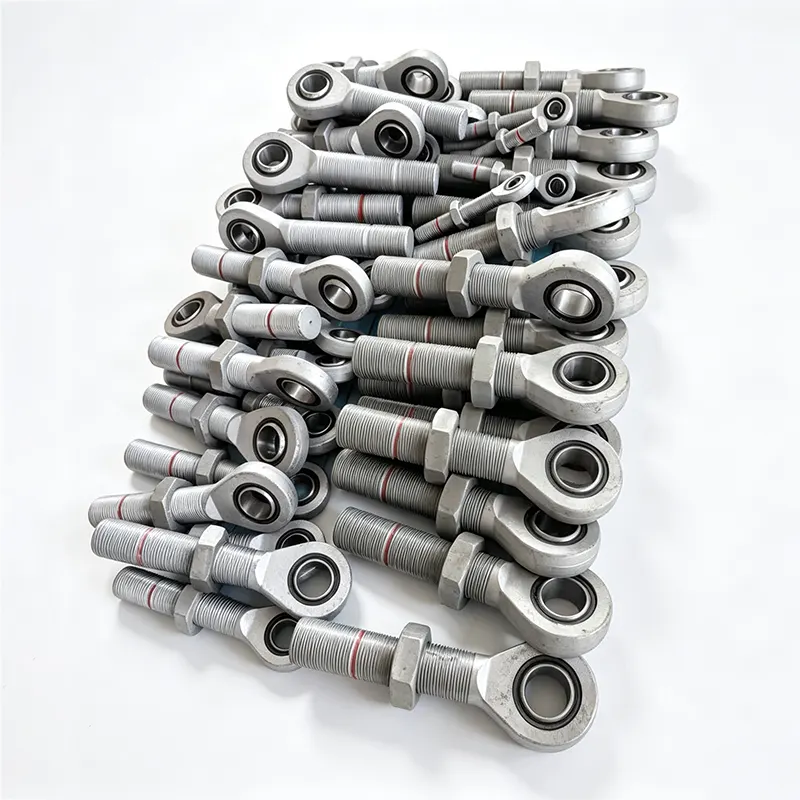

Naše štandardné hydraulické tlmiče majú valec z uhlíkovej ocele alebo legovanej ocele, tvrdenú piestnu tyč s antikoróznym povlakom a vysokovýkonnú hydraulickú kvapalinu určenú pre široký rozsah teplôt. Koncové spoje sú k dispozícii v niekoľkých konfiguráciách vrátane oka tyče, vidlice, guľového kĺbu a závitových koncov, čo umožňuje inštaláciu v akejkoľvek orientácii – horizontálnej, vertikálnej alebo šikmej.
Každý tlmič je z výroby naplnený, zapečatený a vopred testovaný. Vnútorná tepelná kompenzácia sa prispôsobuje zmenám objemu kvapaliny v dôsledku kolísania okolitej teploty, čím zabraňuje falošnému zablokovaniu alebo nežiaducemu predpätiu pri bežnej prevádzke.
Nosnosti sa pohybujú od približne 5 kN do 500 kN a vyššie pre špeciálne vysokovýkonné jednotky. Štandardné zdvihy zahŕňajú 100 mm, 150 mm, 200 mm, 300 mm a 500 mm, dlhšie zdvihy sú k dispozícii na požiadanie. Rýchlosť spustenia – rýchlosť, ktorou tlmič prechádza z voľného pohybu do zadržiavania – je zvyčajne kalibrovaná medzi 5 mm/s a 50 mm/s v závislosti od špecifikácie projektu a môže byť nastavená tak, aby vyhovovala individuálnym požiadavkám na inštaláciu.
Rozsah prevádzkových teplôt pre štandardné jednotky je -40 °C až +120 °C, pričom pre špecializované aplikácie sú k dispozícii vysokoteplotné varianty a kvapaliny jadrovej kvality.
Naše hydraulické tlmiče sú navrhnuté a testované v súlade s platnými medzinárodnými normami vrátane požiadaviek MSS SP-69, ASME B31.1, ASME B31.3 a IEEE pre jadrovú službu. Každá jednotka sa pred odoslaním podrobuje funkčnej skúške, tlakovej skúške a tesnosti. Pre jadrové projekty a projekty s vysokou špecifikáciou môžeme podľa potreby poskytnúť kompletnú kvalifikačnú dokumentáciu vrátane testovania cyklu, environmentálneho starnutia a seizmickej kvalifikácie.
Hydraulické tlmiče sú špecifikované všade tam, kde sa potrubný systém musí voľne pohybovať v tepelných podmienkach, ale musí byť obmedzený proti dynamickým udalostiam. Primárne inštalácie zahŕňajú hlavné parovody a potrubia napájacej vody v tepelných a jadrových elektrárňach, okruhy chladiaceho média reaktorov, prepravné potrubia LNG a LPG, výstupné potrubia rafinérskych pecí, vysokotlakové technologické potrubia a potrubia pre prechod medzi krajinami v seizmických zónach.
Hydraulické tlmiče sú takmer vždy súčasťou komplexnej schémy podopretia potrubia, pričom fungujú spolu s inými komponentmi, namiesto toho, aby ich nahrádzali. Variabilné pružinové závesy a konštantné pružinové závesy nesú hmotnosť potrubia a prispôsobujú sa pomalému tepelnému pohybu, zatiaľ čo tlmiče poskytujú paralelné dynamické obmedzenie v rovnakých alebo susedných podporných bodoch. Na tratiach vybavených kovovými kompenzátormi vlnovca chránia tlmiče vlnovca pred nadmerným predĺžením alebo nadmerným stlačením počas prechodných udalostí.
Náš širší sortiment zahŕňa kompletný balík podpory potrubia a flexibility: pružinové podpery a pružinové závesy všetkých typov, pevné podpery rúr, podpery potrubných pätiek, predizolované podpery rúr pre studené a horúce použitie a kompletný rad dilatačných spojov. To umožňuje dodávateľom a koncovým používateľom EPC získavať tlmiče, podpery a rozširujúce komponenty od jedného výrobcu, čím sa zjednodušuje koordinácia a zodpovednosť za kvalitu.

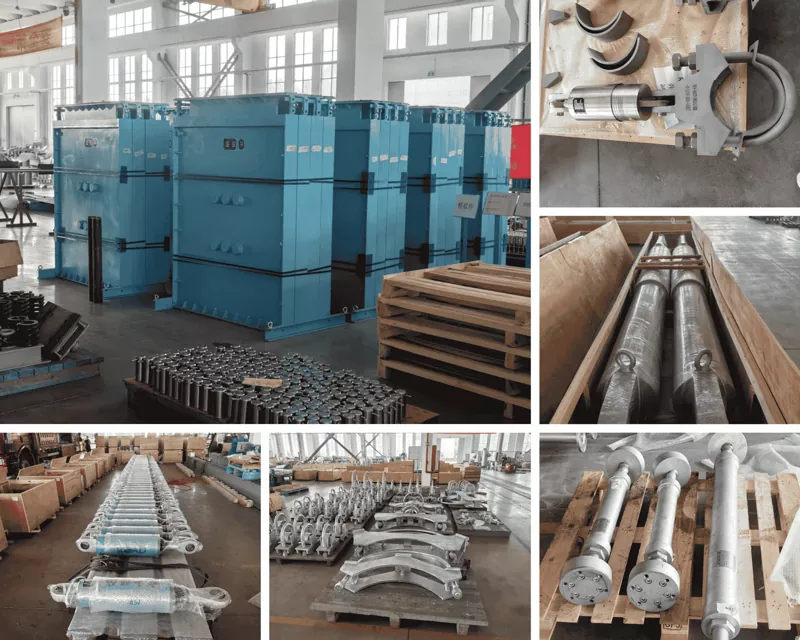

Každý hydraulický tlmič je zostavený a testovaný v našom internom zariadení podľa nášho systému riadenia kvality ISO 9001:2015. Podporujeme zákazníkov pomocou pomoci pri dimenzovaní, pokynov na inštaláciu a odporúčaní plánovanej údržby. Štandardná dodacia lehota pre katalógové jednotky je tri až päť týždňov, pričom zrýchlená výroba je k dispozícii po predchádzajúcej dohode. S viac ako 14-ročnými skúsenosťami s dodávkou komponentov potrubí do viac ako 45 krajín dodávame štandardné aj plne prispôsobené tlmiace riešenia pre projekty kritickej infraštruktúry po celom svete.
Aký je rozdiel medzi hydraulickým tlmičom a pružinovým závesom?
Pružinové závesy sú nosné podpery, ktoré nesú hmotnosť potrubia a zároveň umožňujú tepelný pohyb. Hydraulické tlmiče nenesú žiadne statické zaťaženie; sú to obmedzovacie zariadenia, ktoré zostávajú voľne pohyblivé pri nízkych tepelných rýchlostiach, ale pevne sa zablokujú, keď dôjde k náhlej dynamickej udalosti, ako je zemetrasenie alebo vodné rázy. Tieto dva sú často inštalované spolu na rovnakom mieste potrubia.
Čo znamená „rýchlosť spúšťača“?
Rýchlosť spúšťania alebo rýchlosť blokovania je rýchlosť piestu, pri ktorej sa tlmič prepne z voľného pohybu s nízkym odporom do režimu tuhého zadržiavania. Kalibruje sa nastavením veľkosti vnútorných prietokových otvorov. Typické hodnoty sa pohybujú od 5 mm/s do 50 mm/s, zvolené tak, aby normálny tepelný rast nikdy nedosiahol rýchlosť spúšťania, ale dynamické udalosti ju vždy prekročili.
Vyžadujú hydraulické tlmiče údržbu?
Áno, ale v dlhých intervaloch. Za normálnych prevádzkových podmienok odporúčame kontrolu každé tri až päť rokov a úplnú generálnu opravu vrátane výmeny kvapaliny a výmeny tesnenia každých desať rokov. Životnosť sa líši v závislosti od teploty, počtu cyklov a podmienok prostredia. Ťažká prevádzka alebo jadrové aplikácie majú kratšie intervaly inšpekcií podľa špecifikácie projektu.
Môže byť tlmič nainštalovaný v ľubovoľnom smere?
áno. Hydraulické tlmiče fungujú v akejkoľvek orientácii – horizontálne, vertikálne alebo naklonené – pretože piest pôsobí v čistom axiálnom napätí a stlačení bez ohľadu na gravitáciu. Koncové spojenia (čeľusť, guľový kĺb, oko tyče) sa vyberajú tak, aby zodpovedali inštalačnému uhlu a typu konštrukčného upevnenia.
Ako určím veľkosť hydraulického tlmiča pre môj potrubný systém?
Dimenzovanie je založené na maximálnom dynamickom zaťažení, ktoré musí tlmič obmedziť, a na celkovom tepelnom zdvihu, ktorý musí zvládnuť bez toho, aby došlo k vypadnutiu. Dynamické zaťaženie zvyčajne pochádza z analýzy napätia potrubia v prípadoch seizmického zaťaženia, vodného rázu alebo zaťaženia vetrom. Náš technický tím vám môže pomôcť s dimenzovaním, ak poskytnete očakávané zaťaženie, požadovaný zdvih, prevádzkovú teplotu a príslušný kód projektu.
