Zhrnutie článku:Spoľahlivý podporný systém je nevyhnutný pre priemyselné potrubia vystavené tepelnej rozťažnosti, kontrakcii, vibráciám a meniacim sa prevádzkovým zaťaženiam. AVariabilná pružinová podpora pre potrubieposkytuje riadený vertikálny pohyb pri nepretržitej podpore potrubia. S profesionálnymi výrobnými skúsenosťami,Tianshundodáva štandardizované a prispôsobené riešenia variabilnej podpory pružín pre elektrárne, petrochemické zariadenia, ropné a plynárenské systémy, chemické závody, projekty úpravy vody a ďalšie náročné priemyselné aplikácie.
Obsah
- Čo je to variabilná pružinová podpora pre potrubie?
- Prečo je v priemyselných potrubiach potrebná variabilná podpora pružín?
- Ako funguje variabilná pružinová podpora?
- Aké sú kľúčové technické špecifikácie?
- Aké sú hlavné komponenty?
- Aké sú hlavné výhody?
- Kde sa používa variabilná podpora pružiny?
- Ako by ste si mali vybrať správnu variabilnú podperu pružiny?
- Ako kvalita výroby ovplyvňuje výkon?
- Ako sa porovnáva s inými podperami potrubí?
- Často kladené otázky

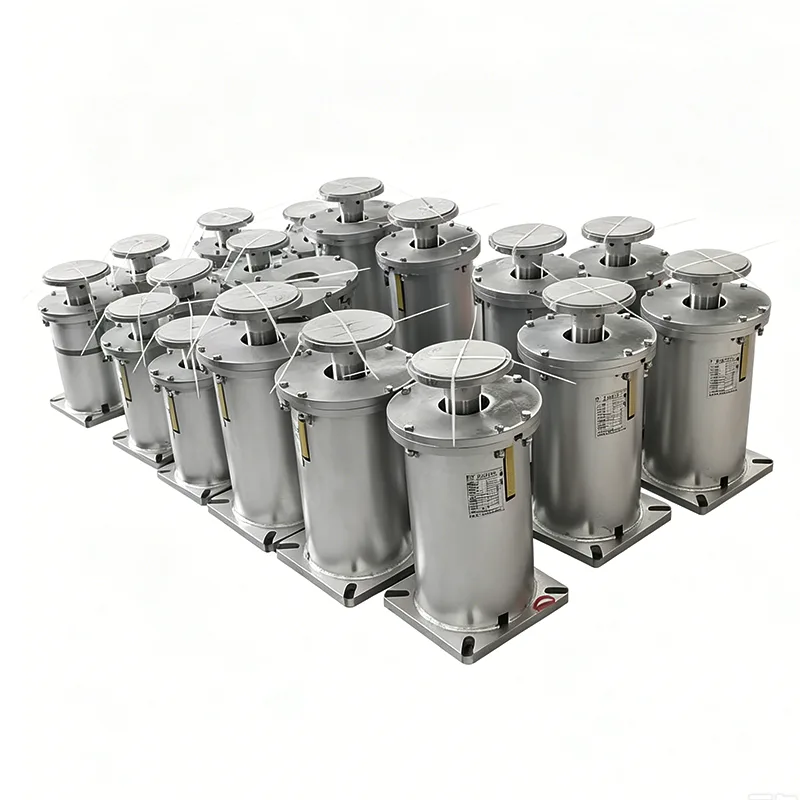

Čo je to variabilná pružinová podpora pre potrubie?
A Variabilná pružinová podpora pre potrubieje elastická mechanická podpera určená na prenášanie zaťaženia potrubia a zároveň umožňuje riadený vertikálny pohyb. Na rozdiel od tuhej podpery, ktorá obmedzuje pohyb, variabilná podpera pružiny využíva charakteristiky vychýlenia pružiny na prispôsobenie sa zmenám polohy potrubia.
Priemyselné potrubie sa môže výrazne pohybovať pri zmene prevádzkových teplôt. Parné potrubia, systémy napájacej vody, procesné potrubia, potrubia kondenzátu a iné vysokoteplotné systémy sa môžu počas prevádzky rozširovať a po odstavení sa môžu zmenšovať. Ak tento pohyb nie je správne riadený, nadmerné sily sa môžu prenášať na potrubia, ventily, príruby, dýzy zariadení a konštrukčné spoje.
Správne zvolená podpora pružiny pomáha rozložiť tieto sily pri zachovaní predvídateľnej nosnej záťaže. Sortiment produktov Tianshun zahŕňa štandardné a prispôsobené konfigurácie navrhnuté pre rôzne nosnosti, cestovné požiadavky, podmienky inštalácie a priemyselné prostredia.
Prečo je v priemyselných potrubiach potrebná variabilná podpora pružín?
Podpora potrubia nie je len záležitosťou držania potrubia na mieste. Správne navrhnutý podporný systém sa musí prispôsobiť hmotnosti, tepelným pohybom, vibráciám a prevádzkovým podmienkam bez vytvárania nadmerného sekundárneho napätia.
Variabilné pružinové podpery sú obzvlášť užitočné, keď potrubie potrebuje kompenzáciu vertikálneho posunu, ale nevyžaduje extrémne nízke kolísanie zaťaženia spojené s konštantnou podporou pružiny.
- Kompenzácia tepelnej rozťažnosti:Umožňuje riadený vertikálny pohyb pri zmene teploty potrubia.
- Rozloženie zaťaženia:Poskytuje nepretržitú podporu pre potrubia a súvisiace komponenty.
- Zníženie stresu:Pomáha znižovať nadmerné sily prenášané na pripojené zariadenia.
- Riadenie vibrácií:Poskytuje elastický podporný mechanizmus pre ovládanie potrubných systémov.
- Ochrana zariadenia:Pomáha znižovať riziko nadmerného zaťaženia na citlivých miestach pripojenia.
- Flexibilita inštalácie:Podľa požiadaviek projektu je možné zvoliť rôzne konfigurácie.
Pri inžinierskych projektoch by sa podpora mala vždy vyberať na základe skutočnej hmotnosti potrubia, pohybu, prevádzkovej teploty, polohy inštalácie a konštrukčných podmienok, a nie jednoduchého výberu podpery na základe priemeru potrubia.
Ako funguje variabilná pružinová podpora?
Princíp činnosti variabilnej podpory pružiny je založený na vzťahu medzi priehybom pružiny a aplikovaným zaťažením. V praxi to znamená, že pružina vytvára podpornú silu, ktorá sa mení, keď sa potrubie pohybuje vertikálne.
Keď sa potrubie pohybuje nadol, pružina sa ďalej stláča a podporná sila sa zvyšuje. Keď sa potrubie pohybuje nahor, stlačenie pružiny sa zníži a podperná sila sa zodpovedajúcim spôsobom zníži. Táto riadená zmena umožňuje podpere sledovať pohyb potrubia a zároveň pokračovať v prenášaní nákladu.
Rozdiel medzi studeným a horúcim zaťažením je preto dôležitým faktorom pri inžinierskom návrhu. Podpera musí byť správne kalibrovaná tak, aby jej prevádzkový stav zostal v povolenom rozsahu zaťaženia a zdvihu.
Pre aplikácie, kde je vertikálny posun mierny a určitý stupeň kolísania zaťaženia je prijateľný, môže variabilná pružinová podpora poskytnúť efektívnu rovnováhu medzi výkonom, konštrukčnou jednoduchosťou, pohodlnosťou inštalácie a nákladmi.
Aké sú kľúčové technické špecifikácie?
Rôzne projekty potrubí vyžadujú rôzne kapacity pružín a rozsahy pohybu. Podľa informácií o produkte poskytnutých spoločnosťou Tianshun môžu konfigurácie variabilných podpier pružín pokryť širokú škálu priemyselných prevádzkových podmienok.
| Špecifikácia | Typický rozsah / možnosť | Inžiniersky význam |
|---|---|---|
| Typ podpory | Typ A, B, C, D, E, F, G | Poskytuje flexibilitu konfigurácie pre rôzne podmienky inštalácie |
| Veľkosť pružiny | č. 0 – č. 22 | Umožňuje výber podľa požadovanej nosnosti |
| Cestovný rozsah | 30, 60, 90, 120, 180 mm | Zodpovedá rôznym vertikálnym pohybom potrubia |
| Prevádzkové zaťaženie | 0,2–400 kN | Podporuje potrubia s rôznym prevádzkovým zaťažením |
| Smer pohybu | Nahor/nadol | Prispôsobuje sa vertikálnemu tepelnému posunu |
| Variabilita zaťaženia | ≤ 25 % štandardu | Ovláda zmeny podpornej sily počas pohybu |
| Materiál na bývanie | Uhlíková oceľ Q235/Q355 | Poskytuje konštrukčnú pevnosť a odolnosť |
| Povrchová úprava | Žiarovo pozinkované / Lakované | Pomáha prispôsobiť podporu rôznym podmienkam prostredia |
S týmito hodnotami by sa malo zaobchádzať skôr ako s referenčnými hodnotami pre výber produktu než s univerzálnymi konštrukčnými limitmi. Konečné špecifikácie by mali byť potvrdené podľa skutočných technických podmienok a technickej dokumentácie výrobcu.
Aké sú hlavné komponenty?
Variabilná pružinová podpera sa skladá z niekoľkých vzájomne zosúladených komponentov. Každý diel prispieva k nosnosti, stabilite inštalácie, prevádzkovej viditeľnosti alebo ochrane životného prostredia.
- špirálová pružina:Primárna elastická zložka vyrobená z pružinovej ocele a spracovaná na dosiahnutie stabilného mechanického výkonu.
- Horné a spodné spojovacie dosky:Pripojte podperu ku konštrukcii potrubia a nosnej konštrukcii.
- Indikátor zaťaženia:Pomáha identifikovať podmienky zaťaženia pružiny a posunu počas inštalácie a prevádzky.
- Blokovací mechanizmus:Zaisťuje zostavu pružiny počas prepravy, inštalácie a uvedenia do prevádzky.
- Ochranné puzdro:Pomáha chrániť pružinu pred prachom, vlhkosťou, dažďovou vodou a korozívnym vplyvom prostredia.
Kombinácia týchto komponentov robí systém vhodným pre dlhodobé priemyselné služby, kde je dôležitý stabilný výkon podpory.
Aké sú hlavné výhody?
Výber správnej podpery pružiny môže výrazne prispieť k spoľahlivosti potrubného systému. V porovnaní s konvenčnými pevnými podperami poskytujú variabilné pružinové konštrukcie dodatočnú schopnosť pohybu, pričom zostávajú relatívne jednoduché na inštaláciu a údržbu.
Riadené kolísanie zaťaženia
Správne navrhnutá variabilná podpera pružiny obmedzuje zmenu podpernej sily pri pohybe potrubia. Štandardné informácie o produkte Tianshun špecifikujú variabilitu zaťaženia až do 25 %.
Viacnásobné možnosti zaťaženia a cestovania
Rôzne veľkosti pružín a rozsahy zdvihu uľahčujú prispôsobenie podpery špecifickým požiadavkám na pohyb potrubia a zaťaženie.
Kalibrácia pred zaťažením
Pružinové podpery je možné vopred nastaviť podľa špecifikovaných požiadaviek projektu, čo pomáha zjednodušiť inštaláciu a uvedenie do prevádzky na stavenisku.
Prispôsobivá konštrukcia
Pre rôzne prostredia inštalácie, priestorové obmedzenia a prevádzkové podmienky je možné zvoliť rôzne konfigurácie a materiály.
Pohodlie údržby
Modulárna konštrukcia môže zjednodušiť výmenu komponentov a údržbu, keď sa vyžaduje servis počas životného cyklu zariadenia.
Kde sa používa variabilná podpora pružiny?
Technológia je vhodná pre priemyselné potrubné systémy, kde dochádza k vertikálnemu pohybu v dôsledku kolísania teploty, prevádzkových podmienok alebo vibrácií zariadení.
- Parovody tepelnej elektrárne
- Potrubie na napájaciu vodu a kondenzát
- Petrochemické procesné potrubia
- Potrubie na pripojenie výmenníka tepla
- Kompresné stanice ropy a plynu
- Ventilové komory potrubia zemného plynu
- Siete diaľkového vykurovania
- Zariadenia na čistenie vody a odpadových vôd
- Lodné a pobrežné plošinové potrubia
- Chemické a farmaceutické systémy spracovania
Napríklad v zariadeniach na výrobu energie a petrochemických zariadeniach môžu byť potrubia vystavené opakovaným cyklom ohrevu a chladenia. Správne zvolená variabilná podpera pružiny dokáže prispôsobiť výslednému vertikálnemu posunu a zároveň pomáha udržiavať zamýšľané rozloženie napätia v potrubnom systéme.
Ako by ste si mali vybrať správnu variabilnú podperu pružiny?
Správny výber je jedným z najdôležitejších krokov v inžinierstve podpory pružín. Podpera by sa mala vyberať podľa skutočných prevádzkových podmienok a nie iba podľa menovitého rozmeru potrubia.
- Určite prevádzkové zaťaženie:Vypočítajte hmotnosť potrubia, izoláciu, ventily, armatúry, hmotnosť kvapaliny a ďalšie podporované komponenty.
- Identifikujte vertikálny pohyb:Stanovte očakávaný posun smerom nahor alebo nadol medzi chladom a prevádzkovými podmienkami.
- Skontrolujte variáciu zaťaženia:Zistite, či je prípustné kolísanie zaťaženia vhodné pre pripojené zariadenie a návrh napätia potrubia.
- Vyhodnoťte inštalačný priestor:Vyberte si vhodnú konfiguráciu na základe dostupnej konštrukčnej a údržby.
- Zvážte podmienky prostredia:Vyberte vhodnú úpravu krytu a povrchu pre vlhkosť, koróziu, teplotu a vonkajšie pôsobenie.
- Potvrďte smer inštalácie:Overte si, či sa podpera musí prispôsobiť pohybu nahor alebo nadol.
- Preskúmajte technické normy:Uistite sa, že vybraná podpora je kompatibilná s príslušnými projektovými špecifikáciami a požiadavkami na návrh potrubia.
Pri zložitých projektoch môžu inžinieri poskytnúť dodávateľovi zaťaženie potrubia, prevádzkovú teplotu, očakávaný posun, inštalačný priestor a ďalšie kľúčové parametre. Výrobca potom môže odporučiť vhodný model a konfiguráciu.
Ako kvalita výroby ovplyvňuje výkon?
Výkon podpery pružiny do značnej miery závisí od konzistencie pružiny, rozmerovej presnosti, kalibrácie zaťaženia, kvality materiálu a konečnej montáže. Kvalita výroby je teda priamo spojená s dlhodobou spoľahlivosťou potrubí.
Tianshun uvádza komplexný prístup kontroly kvality zahŕňajúci kontrolu surovín, CNC výrobu pružín, testovanie výkonu pružín, kontrolu dokončenej montáže a konečnú kontrolu pred dodaním. Jej výrobné zariadenia zahŕňajú CNC stroje na navíjanie pružín, zariadenia na testovanie pružín, spektrometre a nedeštruktívne testovacie prístroje.
Podľa informácií o produkte sa každá pružina podrobuje viacnásobným testom kompresie a zaťaženia, aby sa overil stabilný výkon pred montážou. Systém manažérstva kvality spoločnosti je certifikovaný podľa normy ISO 9001:2015, pričom sa uvádza, že jej produkty spĺňajú medzinárodné normy vrátane požiadaviek CE a API.
Tieto opatrenia na kontrolu kvality sú obzvlášť dôležité pre priemyselné projekty, kde pružinové podpery môžu zostať v prevádzke mnoho rokov pri opakovaných tepelných cykloch.
Ako sa porovnáva s inými podperami potrubí?
| Porovnávací faktor | Variabilná podpora pružiny | Pevná podpora potrubia | Neustála podpora pružiny |
|---|---|---|---|
| Vertikálny pohyb | Kompenzuje mierny pohyb | Veľmi obmedzené | Vhodné na väčší pohyb |
| Variácia zaťaženia | Zvyčajne ≤ 25 % | Prudko sa mení s posunom | Zvyčajne oveľa nižšie |
| Štrukturálna zložitosť | Stredná | Nízka | Vysoká |
| Inštalácia | Pomerne priamočiare | Jednoduché | Náročnejšie |
| Úroveň nákladov | Stredná | Nízka | Vysoká |
| Typická aplikácia | Všeobecný tepelný posun | Malý alebo žiadny pohyb | Systémy s veľkým pohybom alebo vysokou záťažou |
Toto porovnanie ukazuje, prečo neexistuje univerzálna „najlepšia“ podpera potrubia. Variabilná podpora pružiny je obzvlášť atraktívna, keď potrubie prechádza miernym vertikálnym posunom a riadená zmena nosného zaťaženia je prijateľná.
Často kladené otázky
1. Aká je hlavná funkcia podpery variabilnej pružiny pre potrubie?
Jeho hlavnou funkciou je uniesť hmotnosť potrubia a zároveň umožniť riadený vertikálny pohyb spôsobený tepelnou rozťažnosťou, kontrakciou alebo meniacimi sa prevádzkovými podmienkami.
2. Aký je rozdiel medzi variabilnou podporou pružiny a konštantnou podporou pružiny?
Variabilná podpora pružiny mení svoju podpornú silu, keď sa pružina vychyľuje. Konštantná podpora pružín je navrhnutá tak, aby udržala oveľa konzistentnejšiu podpornú silu v celom špecifikovanom rozsahu zdvihu. Variabilné pružinové podpery sú všeobecne vhodné, keď je prijateľné mierne kolísanie zaťaženia.
3. Aké informácie sú potrebné pre výber podpery pružiny?
Medzi dôležité parametre patrí prevádzkové zaťaženie, studené zaťaženie, horúce zaťaženie, vertikálny posun, smer pohybu, prevádzková teplota, inštalačný priestor, konfigurácia potrubia a podmienky prostredia.
4. Aké cestovné rozsahy sú k dispozícii?
Typické možnosti produktu zahŕňajú zdvih 30 mm, 60 mm, 90 mm, 120 mm a 180 mm. Príslušný zdvih by sa mal zvoliť podľa skutočného vypočítaného pohybu potrubia.
5. Môžu byť variabilné pružinové podpery prispôsobené?
áno. Prispôsobené riešenia môžu byť vyvinuté pre špeciálne požiadavky na zaťaženie, podmienky premiestnenia, obmedzené inštalačné priestory, materiály, povrchové úpravy a iné špecifické požiadavky projektu.
6. Ako zistím, či potrebujem variabilnú alebo konštantnú podporu pružiny?
Rozhodnutie by malo byť založené na pohybe potrubia, prípustnej variácii nosného zaťaženia, citlivosti pripojeného zariadenia, analýze napätia a špecifikáciách projektu. Pre kritické potrubné systémy by mal byť výber potvrdený technickými výpočtami a odborným technickým preskúmaním.
Záver
Dobre navrhnutý podporný systém je základom bezpečnej a spoľahlivej prevádzky priemyselných potrubí. Kombináciou elastickej podpory zaťaženia s riadeným vertikálnym pohybom, aVariabilná pružinová podpora pre potrubiemôže pomôcť zvládnuť tepelný posun, rozložiť zaťaženie potrubia, znížiť nadmerné namáhanie a chrániť pripojené zariadenia. Pre projekty vyžadujúce štandardné alebo prispôsobené riešenia ponúka Tianshun variabilné pružinové podpery s viacerými konfiguráciami zaťaženia a zdvihu, kontrolu kvality výroby, technickú pomoc pri výbere a popredajnú podporu. Ak plánujete nový projekt plynovodu alebo modernizáciu existujúceho podporného systému,kontaktujte náss vašimi požiadavkami na zaťaženie, posun, teplotu a inštaláciu, aby ste prediskutovali vhodné riešenie variabilnej podpory pružín pre vašu aplikáciu.
