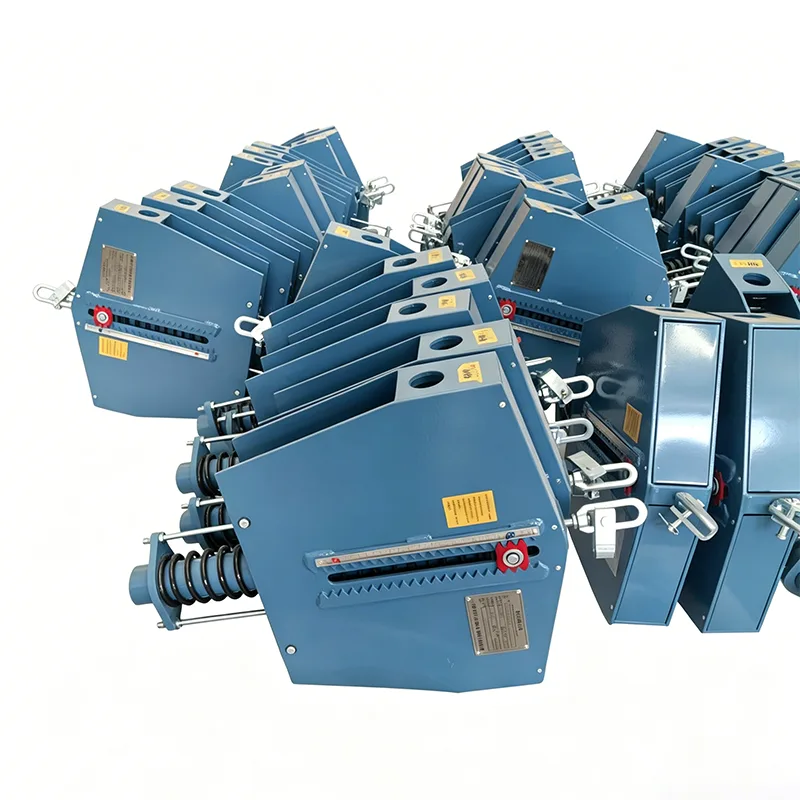

Konštantný pružinový záves Heavy Duty

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roku 2012, je integrovaný priemyselný a obchodný podnik so zameraním na výskum, vývoj a výrobu produktov na podporu potrubí. Za posledných 14 rokov sme slúžili energetickým, petrochemickým a energetickým projektom vo viac ako 40 krajinách po celom svete a získali sme dlhodobú dôveru zákazníkov stabilnou kvalitou produktov. Heavy Duty Constant Spring Hanger je náš vlajkový produkt vyvinutý pre veľké zaťaženie a vysoké požiadavky na pracovné podmienky. Je systematicky posilňovaný v materiáloch, štruktúre a technológii, aby poskytoval spoľahlivú záruku bezpečnej prevádzky potrubí v extrémnych pracovných podmienkach.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Aké sú pracovné podmienky pre vysoké zaťaženie? Prečo sú potrebné špeciálne vešiaky

Vo veľkých priemyselných projektoch existuje špeciálny typ potrubného systému:

▶  Veľkopriemerové hrubostenné potrubia: nad DN600, hrúbka steny nad 20 mm

▶  Potrubie s vysokou hmotnosťou: Zaťaženie na zdvíhací bod nad 200 kN, niektoré nad 500 kN

▶  Vysokoteplotné a vysokotlakové hlavné potrubia: Hlavná parná elektráreň, vysokoteplotné technologické potrubia rafinérskych jednotiek

▶  Potrubie s dlhým rozpätím: Potrubné úseky s veľkým rozpätím v potrubných galériách s veľkým sústredeným zaťažením

Ak sa pre tieto vysokovýkonné potrubia použijú bežné závesy s konštantnou silou, veľmi pravdepodobne sa vyskytnú nasledujúce problémy:

▶  Deformácia a prasknutie škrupiny: Zaťaženie presahuje limit nosnosti konštrukcie

▶  Nedostatočná tuhosť pružiny: nadmerná kompresia, strata charakteristík konštantnej sily

▶  Zlyhanie kolíka: Nedostatočná pevnosť spojovacích častí

▶  Deformácia ťahom závesnej tyče: tyč s malým priemerom, predĺženie pri preťažení

Heavy Duty Constant Spring Hanger je vystužený produkt špeciálne vyvinutý pre takéto pracovné podmienky, so systematickým zosilňovaním zo všetkých rozmerov materiálov, konštrukcie a technológie.

Prípady a lekcie ťažkých porúch

Podľa priemyselných štatistík spôsobujú ťažké pracovné podmienky viac ako 60 % nehôd zlyhania podpery potrubí:

Prípad 1: Hlavný parovod elektrárne

Problém: Prijatý obyčajný záves s konštantnou silou, zaťaženie na bod zdvíhania 280 kNNásledok: Bočná doska plášťa prasknutá po 3 rokoch prevádzky, potrubie sa potopilo o 120 mm Strata: 15 dní údržby odstavenia, priama strata viac ako 10 miliónov RMB

2. prípad: Vysokoteplotné potrubie rafinačnej jednotky

Problém: Priemer čapu závesu bol príliš malý, pevnosť sa pri vysokej teplote znížila Dôsledok: Zlomenie čapu, potrubie spadlo, čo spôsobilo únik média Lekcia: Závesy pre veľké zaťaženie sa musia vypočítať na pevnosť oddelene podľa skutočných pracovných podmienok

Prípad 3: Chladiaci box terminálu LNG

Problém: Skrehnutie materiálu pri nízkej teplote, prasknutá obyčajná škrupina Q235 Dôsledok: Nekontrolovateľný posun potrubia, netesnosť príruby rozhrania chladiaceho boxu Zlepšenie: Vysokovýkonné závesy používajú materiály odolné voči nízkej teplote

Za 14 rokov skúseností v tomto odvetví spoločnosť Yangzhou Tianshun Pipeline Technology zvládla mnoho podobných projektov transformácie zlyhaní podpory v ťažkých podmienkach a hlboko rozumie osobitostiam a rizikám náročných pracovných podmienok.

Technické špecifikácie produktu

Analýza 7 zosilnených dizajnov pre veľké zaťaženie

Vysokopevnostný konštrukčný systém

Shell používa nízkolegovanú vysokopevnú oceľ Q345B, medza klzu sa zvýšila o 40 %

Hrúbka bočného plechu zvýšená o 50%, rezanie celého plechu bez spájacích zvarov

Dizajn spodnej výstužnej rebrovej dosky na rozptýlenie koncentrovaného napätia

Spojenie s veľkým priemerom a vysokou pevnosťou

Pin využíva konštrukčnú oceľ legovanú 40Cr, kalenú a temperovanú, pevnosť zvýšená o 80 %

Priemer čapu navrhnutý s 5-násobným bezpečnostným faktorom maximálneho zaťaženia

Samomazné puzdro použité na zníženie trenia a zlepšenie stálosti

Viacpružinová paralelná technológia

2-4 sady pružín paralelne pre veľké zaťaženie, zaťaženie jednej pružiny riadené v rozumnom rozsahu

Synchrónna kompresia skupiny pružín, aby sa zabránilo excentrickému zaťaženiu

Každá pružina testovaná samostatne, odchýlka zhody ≤ 2 %

Zosilnený pákový mechanizmus

Zväčšený prierez ramena páky, modul ohybu zvýšený o 100 %

Zosilnená doska obloženia v otočnom bode, aby sa zabránilo lokálnemu rozdrveniu

Vysokofrekvenčne kalený povrch vačky, tvrdosť nad HRC45, životnosť odolnosti proti opotrebeniu zvýšená 3-krát

Vysoko presné riadenie výroby

Polohy kľúčových otvorov spracované CNC, presnosť polohy ±0,1 mm

Chyba pomeru momentu páky riadená v rozmedzí ±1 %

Presne nastavené stlačenie pružiny, odchýlka zaťaženia za studena ≤ 3 %

Dokonalá kontrola kvality zvaru

Hlavné nosné zvary využívajú proces zvárania s úplnou penetráciou

100% ultrazvukové testovanie, spĺňajúce požiadavky JB/T 4730 Grade II

Úprava odľahčenia napätia po zváraní na odstránenie zvyškového napätia po zváraní

Viacnásobná bezpečnostná ochrana

Horné a spodné mechanické limity sú nastavené tak, aby sa zabránilo poškodeniu nadmerným zdvihom

Zariadenie na ochranu proti preťaženiu, spúšťa výstrahu pri abnormálnom zaťažení

Posuvné blokovacie zariadenie na ochranu pružín počas inštalácie a prepravy

Porovnanie výkonu zaťaženia a výtlaku

Nasledujú namerané údaje (zaťaženie 300 kN, pracovné podmienky zdvihu 200 mm):

Odchýlka zaťaženia pri plnom zdvihu závesu Heavy Duty Constant Spring Hanger je kontrolovaná v rozmedzí ± 4%, čo je oveľa lepšie ako národné štandardné požiadavky a účinne chráni bezpečnosť potrubí a zariadení.

Náš systém overovania ťažkých výrobkov

Každý záves s konštantnou pružinou Heavy Duty musí pred dodaním absolvovať nasledujúce overenie:

Vstupná kontrola materiálu

Overenie certifikátu materiálu oceľových plechov a kruhových tyčí

Opätovná kontrola tvrdosti a zloženia pružinovej ocele

Overenie kompatibility zváracieho materiálu

Kontrola výrobného procesu

CMM kontrola rozmerov CNC obrábania

Zvarové UT testovanie

Skúška krivky zaťaženia a posunu skupiny pružiny

Kompletný továrenský test stroja

100% zaťažovací test s plným zdvihom, zaznamenávajúci údaje z 20 meraných bodov

Výpočet stálosti, prepracovanie pre nekvalifikované produkty

Test funkčnosti blokovacieho zariadenia a limitného zariadenia

Kalibrácia indikátora posunu

Továrenské dokumenty

Certifikačné dokumenty kvality materiálu

Správa o kontrole zvaru

Správa o jarnom teste

Kompletná skúšobná krivka zaťaženia a výtlaku stroja

Certifikát kvalifikácie produktu a návod na inštaláciu

Typické scenáre aplikácie pre vysoké zaťaženie

Dodávka projektu a servis

Exkluzívny servisný proces pre ťažké projekty

1.Technické dokovanie: Profesionálni inžinieri dokujú s analytikmi napätia v potrubí, aby potvrdili požiadavky na zaťaženie, posun a priestor

2. Návrh schémy: Poskytnite prispôsobené schémy dizajnu pre špeciálne priestorové obmedzenia

3. Potvrdenie výkresu: Poskytnite podrobné montážne výkresy a tabuľky zaťaženia, podpísané a potvrdené oboma stranami

4. Sledovanie výroby: Poskytujte týždenné fotografie postupu výroby pre veľké projekty

5. Akceptácia v továrni: Zákazníci alebo tretie strany môžu byť pozvaní, aby boli svedkami testov v továrni

6. Servis na mieste: Poskytnite návod na inštaláciu, v prípade potreby technickú podporu na mieste

7. Sledovanie prevádzky: Spätná návšteva 6 mesiacov po uvedení do prevádzky, aby ste pochopili stav prevádzky

Výkon a odhodlanie

▶  Dodaných viac ako 500 súprav ťažkých závesov s konštantnou silou, maximálne zaťaženie jednej jednotky 800 kN

▶  Všetky vysokovýkonné produkty poskytujú 3-ročnú záruku kvality

▶  Poskytnite riešenia akýchkoľvek problémov s kvalitou počas prevádzky do 48 hodín

▶  Doživotné technické poradenstvo a dodávka náhradných dielov

Heavy Duty Constant Spring Hanger je spoľahlivou zárukou pre bezpečnú prevádzku ťažkých potrubných systémov. So 14-ročným zameraním hlboko chápeme, že náročné pracovné podmienky nedovoľujú žiadne chyby. Každý výrobok prešiel prísnym testovaním, aby sa zabezpečila stabilná prevádzka v extrémnych pracovných podmienkach.
