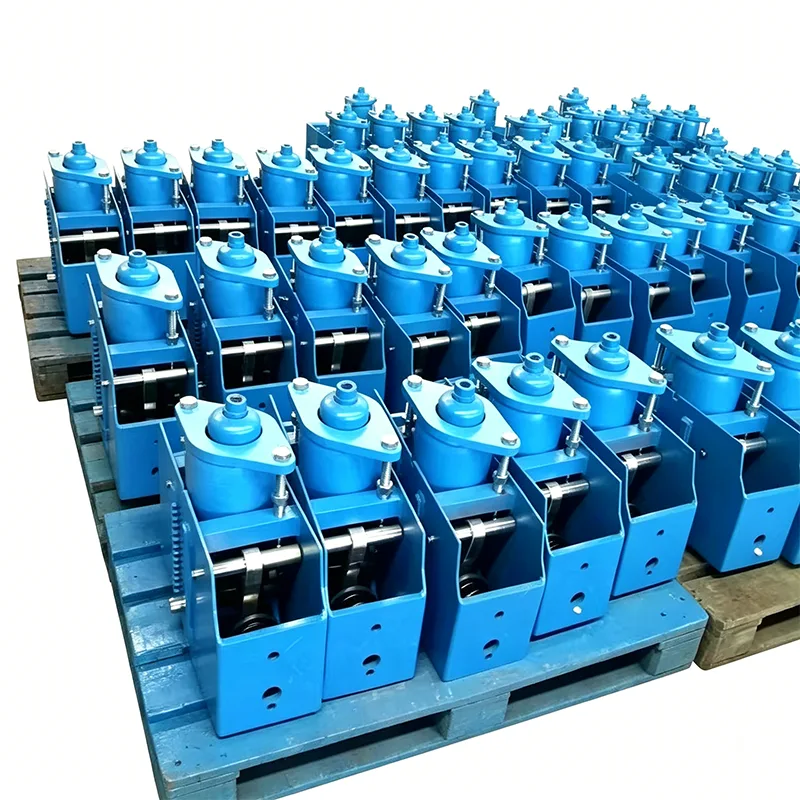

Vysoko zaťažený vešiak s konštantnou pružinou

Konštantný pružinový záves s vysokým zaťažením je kľúčovým komponentom na riadenie posunu a zaťaženia v priemyselných potrubných systémoch. Pri vysokoteplotných a vysokotlakových pracovných podmienkach potrubia generujú tepelnú rozťažnosť a kontrakciu v dôsledku zmien teploty. Ak sa podporná sila mení s posunom, povedie to ku koncentrácii napätia v potrubí a ohrozí bezpečnú prevádzku systému. Náš záves s konštantnou pružinou pre vysoké zaťaženie je navrhnutý na základe princípu momentovej rovnováhy. Môže nepretržite vydávať stabilnú podpornú silu počas celého zdvihu vertikálneho posunu potrubia, čím sa účinne predchádza poškodeniu potrubí a pripojených zariadení spôsobenému dodatočným namáhaním.

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roku 2012, sa zamerala na oblasť potrubných podpier a závesov, pričom nazbierala 14-ročné skúsenosti s výrobou a aplikáciou. Naše produkty slúžili kľúčovým projektom v energetike, petrochemickom, energetickom a iných odvetviach vo viac ako 40 krajinách sveta a získali si dlhodobú dôveru zákazníkov so stabilnou kvalitou.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Základný pracovný princíp

Záves s konštantnou pružinou pre vysoké zaťaženie využíva spoločný dizajn dvojramenného pákového mechanizmu a zostavy špirálovej pružiny, čím sa dosahuje výstup konštantnej sily na základe mechanického princípu momentovej rovnováhy:

▶  Momentový rovnovážny mechanizmus: Keď potrubie generuje tepelný posun, pružinová zostava prenáša krútiaci moment cez pákový mechanizmus, čím udržuje moment zaťaženia a moment pružiny vždy v rovnováhe.

▶  Kompenzácia vedenia vačky: Zabudovaná presná štruktúra vedenia vačky kompenzuje kolísanie zaťaženia spôsobené mechanickým trením a výrobnými odchýlkami

▶  Zariadenie na indikátor zdvihu: Vybavené vizualizovaným indikátorom posunu, ktorý dokáže sledovať posun potrubia v reálnom čase, čo uľahčuje inštaláciu a nastavenie na mieste

Technické parametre

Položka parametra	Technické ukazovatele	Štandard prevedenia
Rozsah menovitého zaťaženia	0,5kN ~ 1000kN (super veľké zaťaženie prispôsobiteľné)	GB/T 17116 / HG/T 20644
Rozsah pracovného zdvihu	± 50 mm ~ ± 500 mm	Podľa požiadaviek inžinierskeho dizajnu
Stálosť zaťaženia	≤ ± 5 % (prekonanie požiadavky národnej normy ≤ 6 %)	Továrenská kontrola na jednotku
Rozsah pracovných teplôt	-20 ℃ ~ 450 ℃ (prispôsobiteľné pre podmienky vysokej teploty)	Prispôsobivý dizajn materiálu
Rozsah nastavenia zaťaženia na mieste	±10 %	Vybavený špeciálnym nastavovacím mechanizmom
Únavový život	≥10 000 cyklov	Simulovaný test pracovných podmienok
Pružinový materiál	Vysokopevnostná pružinová oceľ 60Si2MnA	Proces vákuového tepelného spracovania

Hlavné vlastnosti produktu

1. Stabilný výkon pri stálom zaťažení

Odchýlka zaťaženia závesu s konštantnou pružinou s vysokým zaťažením je riadená v rozmedzí ± 5 % počas celého zdvihu, čím prevyšuje požiadavky národnej normy. Vďaka kombinácii viackotúčových pružín a precíznej mechanickej konštrukcii zaisťuje, že potrubie vždy získa rovnomernú oporu počas tepelného posunu, čím sa zásadne eliminuje riziko koncentrácie napätia.

2. Silná adaptabilita na podmienky vysokého zaťaženia

Nosný rám, optimálne navrhnutý pre vysoko zaťažené potrubné systémy, využíva vysokopevnostnú konštrukčnú oceľ Q345B a pružinový valec je tvorený integrálnym otáčaním, ktoré eliminuje skryté nebezpečenstvá obvodových zvarov. Výrobok odolá maximálnemu zaťaženiu 1000 kN, čím spĺňa potreby podpory potrubí s veľkým zaťažením vo veľkých elektrárňach, rafinérskych jednotkách a iných zariadeniach.

3. Pohodlná inštalácia a údržba

▶  Vybavené zariadením na zaistenie nákladu na uzamknutie pružiny počas inštalácie a prepravy, čím sa zabráni náhodnému posunutiu

▶  Zaťaženie na mieste je možné jemne doladiť v rozmedzí ±10 %, aby sa prispôsobilo skutočným odchýlkam pracovných podmienok

▶  Štandardizované rozhrania pripojenia, kompatibilné s rôznymi formami inštalácie potrubí

▶  Modulárny konštrukčný dizajn, pohodlná výmena dielov podliehajúcich opotrebeniu

4. Úplné pokrytie pracovných podmienok

Produkt sa dokáže prispôsobiť rozsahu pracovných teplôt od -20 ℃ do 450 ℃. Pre špeciálne pracovné podmienky, ako je nízkoteplotný LNG a vysokoteplotná para, môžu byť prispôsobené materiály odolné voči vysokej teplote alebo nízkej teplote, aby sa zabezpečila spoľahlivosť výkonu v extrémnych prostrediach.

Technické špecifikácie produktu

Tabuľka špecifikácií konštantných pružinových závesov	Príklad
Model / Séria	PH, LH, CA, CS, TH
Kapacita zaťaženia (prevádzková)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Skutočné cestovanie	Až do 600 mm
Odchýlka zaťaženia (tolerancia)	±5 % (štandardná) / ±3 % (vysoká prec.)
Inštalačná poloha	Horizontálne / Vertikálne
Dokončenie bývania	Žiarovo pozinkované / epoxidové
Prevádzková teplota	-20 °C až +80 °C (okolie)
Materiál pružinovej cievky	60Si2Mn / 50CrVA
Rozsah nastavenia zaťaženia	±10 % (úprava poľa)

Výroba a zabezpečenie kontroly kvality

Máme kompletný výrobný a testovací systém na zabezpečenie spoľahlivého výkonu každého závesu s konštantnou pružinou s vysokým zaťažením:

Každý produkt je pred odoslaním úplne interne testovaný

Pred odoslaním prejde každý produkt kompletným interným testovacím programom. Tento program zahŕňa rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT tam, kde je to vhodné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku. Správy o výrobných testoch (FTR) a správy o testoch materiálu (MTR) sú dodávané so zásielkou.

Toto interné testovanie nie je testovaním tretej strany akreditovaným ILAC

Ak sa vyžaduje testovanie svedkom alebo laboratórne testovanie treťou stranou, možno ho dohodnúť samostatne ako voliteľnú službu.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne)

1. Testovanie materiálu

K dispozícii sú analýzy chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a skúšky tvrdosti.

2. Zvárajte NDT

Je možné poskytnúť testovanie magnetickými časticami (MT), testovanie penetráciou tekutín (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Zahrnuté sú krivky zaťaženia a posunu.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Čo nás odlišuje

Porovnanie s medzinárodným systémom podpory rúr LISEGA

Pre presnosť zaťaženia, testovacie štandardy a dokumentačné systémy používame ako náš benchmark medzinárodný potrubný nosný systém LISEGA.

Viac ako štandardný domáci výrobca

Štandardný domáci výrobca zvyčajne dodáva iba produkt. Ideme ďalej tým, že s každou pružinovou jednotkou poskytujeme krivku zaťaženia a posunu. Pomáhame tiež zabezpečiť testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Servis a podpora

▶  Predpredajná technická podpora: Profesionálny predajný tím oboznámený s rôznymi aplikáciami pracovných podmienok, môže poskytnúť návrhy na výber a technické riešenia podľa parametrov potrubia

▶  Prispôsobené služby: Podpora prispôsobenia produktov pre špeciálne zaťaženia, špeciálne výtlaky a špeciálne formy inštalácie

▶  Popredajná záruka: Poskytnite návod na inštaláciu a technickú konzultáciu a pohotovo reagujte na problémy s kvalitou produktu

▶  Doručovací cyklus: Bežné modely sú na sklade a prispôsobené produkty sa dodávajú podľa dohodnutého cyklu
