Tepelne efektívne predizolované podpery potrubia na ochranu tepla a rýchlu inštaláciu v teréne

Ak ste niekedy vo vlhkom dni prešli okolo potrubia chladenej vody a všimli ste si mokrú škvrnu okolo podpery potrubia, presne ste videli, čomu má predizolovaná podpera potrubia zabrániť. oTianshun, vyrábame tieto podpery pre studené vedenia, kryogénne potrubia a horúce procesné linky, kde izolácia musí zostať súvislá priamo cez podperný bod. Viac ako 14 rokov sme ich dodávali do terminálov LNG, zariadení na diaľkové chladenie, zariadení na spracovanie potravín a kdekoľvek inde, kde sa stretávajú studené potrubia a okolitý vzduch.

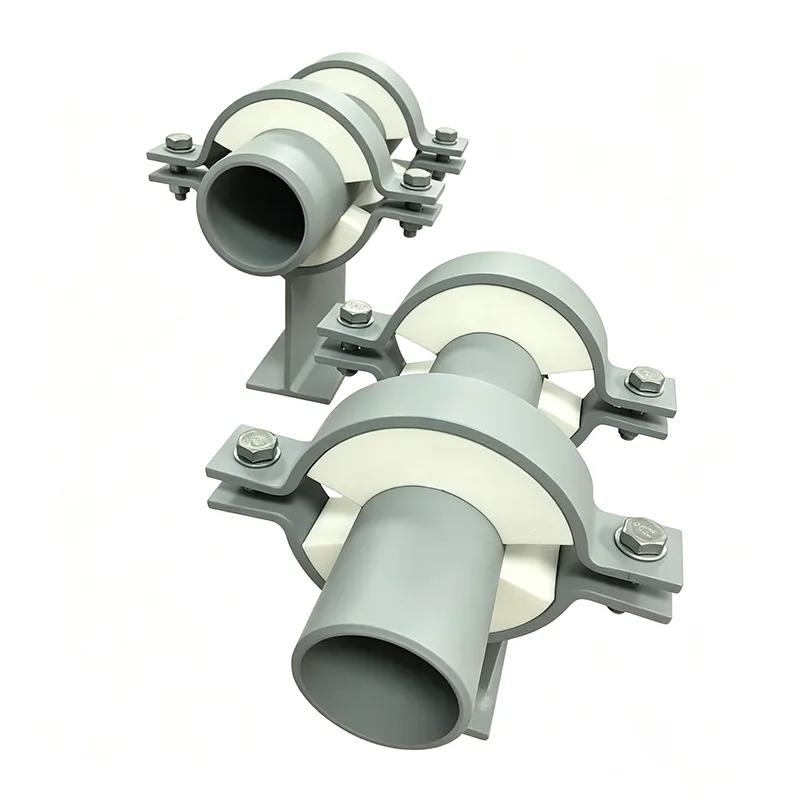

Štandardná potrubná pätka alebo podpera potrubia funguje dobre pre neizolované vedenia, ale v momente, keď pridáte izoláciu, vytvoríte problém: podperný bod sa stane tepelným mostom. Na studenej linke to znamená kondenzáciu, tvorbu ľadu a prípadne koróziu. Na horúcej linke je to cesta pre únik tepla priamo do konštrukčnej ocele. Predizolovaná podpera potrubia to rieši vložením pevného izolačného bloku do samotnej podpernej pätky – potrubie zostane izolované, zaťaženie sa prenáša a rosný bod zostane tam, kde má.

Predizolované podpery rúr nie sú len izolácia s kovovou konzolou okolo nich. Sú nosnými konštrukčnými prvkami a musia zvládnuť rovnakú hmotnosť, pohyb a občasné rázové zaťaženie ako ktorákoľvek rúrka. Na vertikálnych dráhach, kde vlasec potrebuje absorbovať aj tepelný pohyb, ich často dodávame vedľa sebapružinové vešiakyalebovariabilné pružinové podpery. Na dlhých horizontálnych stojanoch spolupracujú s konštantnými pružinovými podperami v kritických spojovacích bodoch, čím zaisťujú, že studená rúrka je všade plne podopretá a plne izolovaná.

Štandardy, podľa ktorých vyrábame

ANSI/MSS SP‑58 – Podpery a závesy rúr

ASME B31.3 a B31.1 – Procesné a výkonové potrubie

EN 13480 – Kovové priemyselné potrubia (ak je to možné)

GB/T 17116 – Čínsky štandard pre podpery rúr

Náš továrenský systém kvality je certifikovaný podľa ISO 9001:2015 a pri každej objednávke poskytujeme plnú sledovateľnosť materiálu. Pre LNG a kryogénne projekty môžeme zahrnúť aj certifikáty o skúške nárazom pri nízkej teplote pre oceľové komponenty.

Bežné otázky

Q1: Ako zistím, akú hrúbku izolácie potrebujem?

Hrúbka izolácie podpery by sa mala zhodovať s hrúbkou izolácie potrubia alebo by mala byť o niečo menšia (ale nie veľká), aby sa predišlo vytvoreniu medzery. Ak má vaša rúra 80 mm penového skla, do topánky vložíme najmenej 70-80 mm izolácie. Presný počet závisí od požiadavky na tepelnú vodivosť a od rizika povrchovej kondenzácie. Pošlite nám svoju špecifikáciu izolácie a my vám ju prispôsobíme.

Otázka 2: Zvládnu predizolované podpery potrubia horúce vedenia alebo sú určené len na studené?

Obaja. Zabraňujú tepelným stratám na parnom a horúcom olejovom potrubí rovnako dobre, ako zabraňujú kondenzácii na studených potrubiach. Pre aplikácie pri vysokých teplotách nad 200 °C vyberáme izolačné materiály, ako je minerálna vlna alebo kremičitan vápenatý, ktoré sa pri zvýšených teplotách nerozkladajú.

Otázka 3: Sú tieto podpery zvárateľné v teréne alebo sa dodávajú ako kompletná zostava?

Naše predizolované podpery sa zvyčajne dodávajú ako kompletná zostava pripravená na zváranie alebo upnutie na potrubie. Izolačný blok je vopred vlepený do oceľového sedla a parozábrana je z výroby utesnená. To ušetrí obrovské množstvo práce v teréne v porovnaní s vybudovaním izolačného boxu okolo štandardnej topánky na mieste.

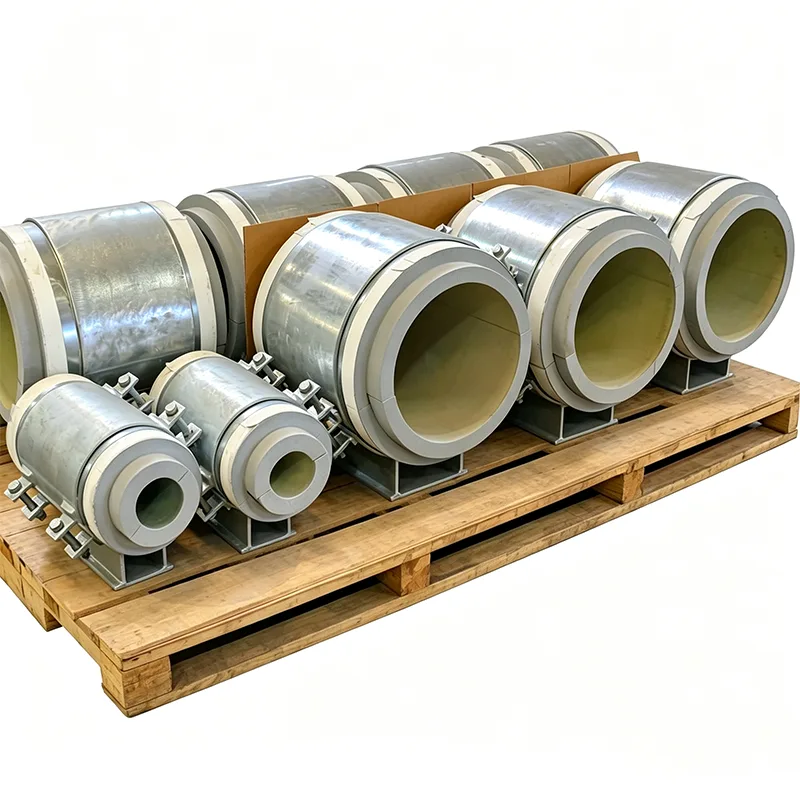

Q4: Môžete navrhnúť posuvnú predizolovanú podperu potrubia?

áno. Na spodnú stranu základnej dosky prilepíme PTFE posuvnú dosku alebo zabezpečíme povrch z leštenej nehrdzavejúcej ocele. To umožňuje, aby sa potrubie pohybovalo axiálne, pričom zostáva úplne izolované. Ponúkame tiež vedené verzie s bočnými dorazmi, navrhnuté podľa vašich požiadaviek na pohyb namáhania potrubia.

Otázka 5: Ako ich odosielate bez poškodenia izolácie?

Izolačný blok je zapustený vo vnútri oceľového sedla a chránený základovou doskou. Pridáme aj dočasnú ochranu hrán a každú podperu zabalíme do drevenej debny alebo na paletu s penovou výplňou okolo izolácie. Dodali sme ich tisíce na Stredný východ a juhovýchodnú Áziu a izolácia poškodená kondenzáciou nie je problém, ktorý vidíme.

Testovanie a zabezpečenie kvality

Každá predizolovaná podpera potrubia prechádza kontrolami, ktoré presahujú rozmerovú kontrolu:

Overenie pevnosti v tlaku izolačnej dávky

Skúška absorpcie vody pre peny s uzavretými bunkami (podľa ASTM C272 alebo podobne)

Integrita spojenia medzi izoláciou a oceľovým sedlom (vizuálny a mechanický test poklepaním)

Rozmerová kontrola polomeru sedla, rovinnosti základne a zarovnania otvorov pre skrutky

Kontrola kontinuity parozábrany

Skúška nosnosti pri kompletnej montáži pre kritické alebo prototypové zákazky

Dokumentácia obsahuje materiálové certifikáty pre oceľ a izoláciu, zhrnutie testu a fotografický záznam každej označenej podpery pred zabalením.

Poskytujeme prispôsobenie

Predizolované podpery rúr sú takmer vždy na zákazku. Niektoré z variácií, ktoré sme vyrobili:

Nadrozmerné sedlá pre potrubie LNG s veľkým priemerom (až 60")

Vertikálne stúpacie podpery s integrovaným izolačným blokom

Predizolované podpery typu kotvy pre pevné body

Ohňovzdorná izolácia (minerálna vlna alebo napučiavacia pena) pre požiarne zóny

Sedlo a hardvér z nehrdzavejúcej ocele pre pobrežné alebo pobrežné inštalácie

Dizajn s deleným plášťom pre dodatočnú montáž na existujúce vedenia pod napätím bez rezania

Nemusíte namontovať izoláciu okolo našej podpory. Postavíme podporu okolo vašej izolácie.

Veci, ktoré sme sa naučili zo skutočných inštalácií

Vždy zvážte parozábranu. Na studených vedeniach si vlhkosť nájde cestu do izolačného bloku, ak tesnenie nie je dokonalé, a akonáhle je izolácia mokrá, jej tepelný výkon klesne z útesu. Utesneniu hrán venujeme zvýšenú pozornosť a tímu na stavbe odporúčame skontrolovať bariéru pred a po zváraní.

Vo vertikálnom potrubí môže predizolovaná podpera potrubia vyžadovať iné usporiadanie prenosu zaťaženia ako horizontálna. Izolačný blok nesie plnú hmotnosť v tlaku pre horizontálne línie, ale pre vertikálne línie podpera často potrebuje oceľový šmykový golier, ktorý sa zasunie cez izoláciu. Môžeme to zahrnúť do dizajnu.

Ak bude potrubie podrobené hydroskúške, vezmite do úvahy, že potrubie bude mať počas testu okolitú teplotu a môže sa potiť. To je normálne, ale je to tiež prvýkrát, čo mnoho tímov lokality vidí kondenzáciu na podpore. Poznámka v návode na inštaláciu, ktorá to vysvetľuje, môže ušetriť veľa zbytočných otázok.

Pri objednávke nám uveďte rozvrh potrubia, typ a hrúbku izolácie a konštrukčný pohyb (ak je posuvný). Tieto tri dátové body nám umožňujú navrhnúť technicky správny dizajn v prvej cenovej ponuke bez pretáčania tam a späť.

Prečo Tianshun pre predizolované podpery potrubí?

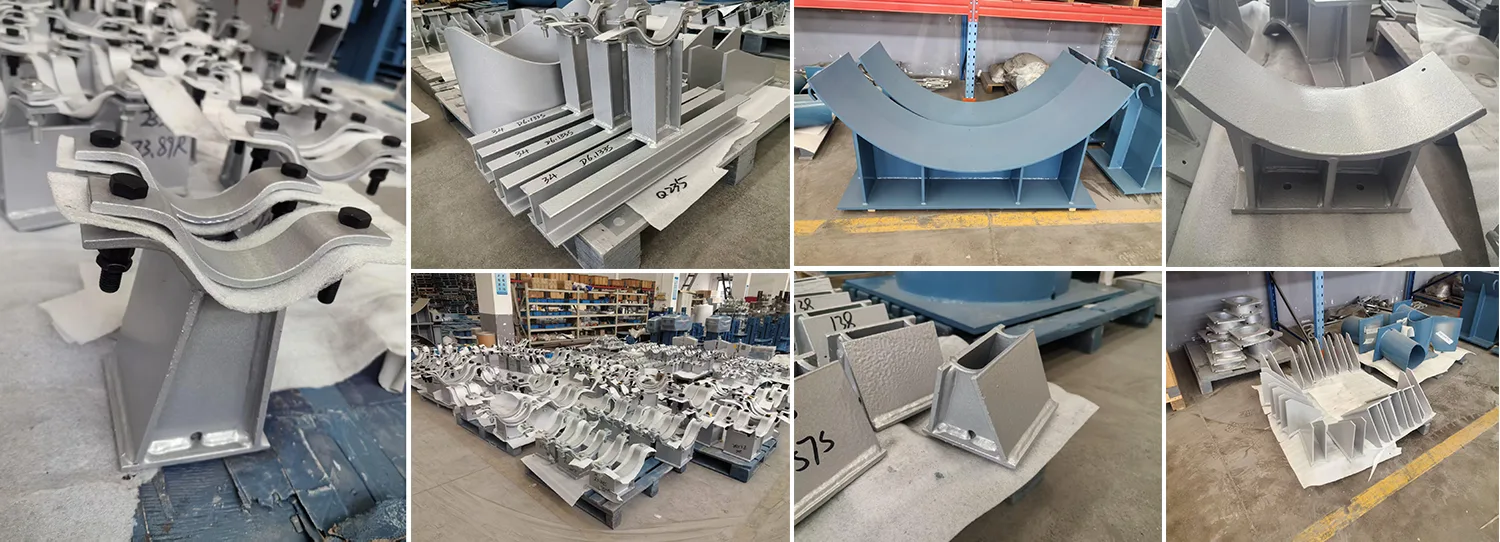

Predizolovaná podpera potrubia je na križovatke stavebného inžinierstva a tepelného dizajnu. Pomýlite si niektorú časť a podpera buď mechanicky zlyhá, alebo nasiakne vlhkosťou a prestane izolovať. Obidva diely vyrábame správne už 14 rokov a naša továreň v Yangzhou má výrobnú linku nastavenú na efektívnu výrobu – od rezania oceľového sedla až po lepenie izolácie a utesnenie parozábrany.

Viac ako 70 % našich objednávok pochádza od zákazníkov, ktorí nás raz otestovali a stále sa vracali. Predizolované podpery dodávame po celom svete, často spolu s našimi podperami na potrubia, pružinovými závesmi a konštantnými podperami pružín, takže celý balík podpery potrubia príde spolu, označený a pripravený na inštaláciu.

Ak má váš ďalší projekt studené vedenia, kryogénne vedenia alebo izolované horúce vedenia, ktoré vyžadujú správnu tepelnú izoláciu v podporných bodoch, pošlite nám špecifikáciu izolácie a zoznam podpory potrubia. Vypracujeme cenovú ponuku priamo z výroby s jasným harmonogramom dodania. Ako vždy ste vítaní navštíviť našu továreň a sledovať, ako staviame a testujeme tieto podpery pred ich odoslaním.
