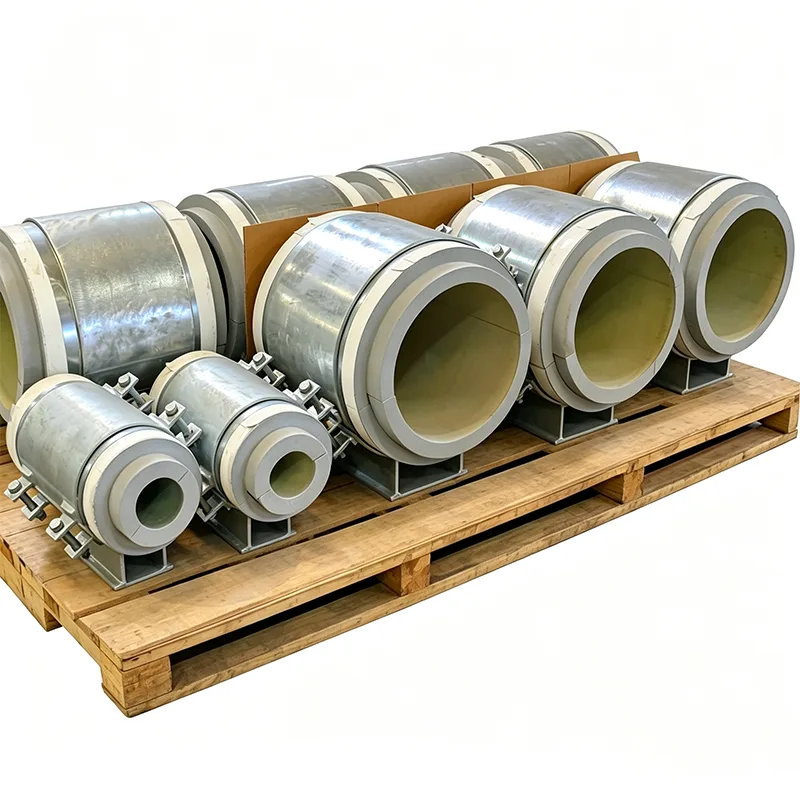

Predizolované podpery rúr namontované na základni

Izolácia okolo podpier rúr vytvára slabé miesta v akomkoľvek predizolovanom systéme. Základné predizolované potrubné podpery Yangzhou Tianshun sa dodávajú ako jedna továrensky postavená jednotka s úplne zapuzdreným izolačným blokom, integrovanou parozábranou a voliteľnými posuvnými doskami – obmedzujú prácu na mieste, eliminujú tepelné mosty a urýchľujú inštaláciu. Vyžiadajte si cenovú ponuku, pošlite špecifikáciu izolácie alebo prediskutujte svoje požiadavky na projekt.

V projekte s predizolovaným potrubím – diaľkové vykurovanie, chladiace siete alebo priemyselné horúce a studené vedenia – je izolačný systém len taký silný, ako je jeho najslabšie miesto. Tým slabým miestom sú zvyčajne miesta podpory. Výroba izolácie okolo pätky potrubia, rezanie blokového materiálu na požadovanú veľkosť a utesnenie parotesnej zábrany v nevhodných polohách si vyžaduje čas, závisí vo veľkej miere od zručnosti inštalatéra a je ťažké ho správne skontrolovať, keď je obloženie hotové.

Predizolované podpery potrubia namontované na základni eliminujú prácu na stavbe. Nosný izolačný blok je z výroby prilepený vo vnútri kovového nosného telesa a utesnený v súvislom plášti predtým, ako vôbec opustí náš závod. Zostava prichádza na miesto ako jedna jednotka pripravená na inštaláciu: priskrutkujte ju k základu alebo oceľovej konštrukcii, položte rúru a pripojte susediacu izoláciu rúry priamo k vstavanému tesneniu podpery. Tieto podpery vyrábame v našom závode v Yangzhou od roku 2012 pre projekty, kde sa nedá vyjednávať konzistentnosť, rýchlosť a dlhodobá izolácia.

Čo získate v jednej zostave vyrobenej vo výrobe

Každá predizolovaná podpera potrubia namontovaná na základni pozostáva z troch integrovaných vrstiev:

Pevná oceľová základná doska s predvŕtanými otvormi pre kotviace skrutky, dimenzovaná na vaše konštrukčné zaťaženie a seizmické požiadavky.

Izolačný blok s vysokou hustotou, zvolený pre prevádzkovú teplotu, plne zachytený v kovovom tele. Pre horúce prevádzky do 140 °C zvyčajne používame polyuretán s vysokou hustotou (PUR) alebo polyizokyanurát (PIR). Pre chladenú vodu a aplikácie pri teplotách pod nulou sa používa komôrkové sklo s uzavretými bunkami alebo PIR s odolnosťou voči nízkym teplotám.

Rúrková kolíska alebo sedlo, ktoré rozdeľuje zaťaženie do izolačného bloku, mechanicky pripevnené, aby sa zabránilo otáčaniu alebo zdvíhaniu. Kolíska je navrhnutá s polomerom zodpovedajúcim vonkajšiemu priemeru rúry a obsahuje ochrannú vložku, aby sa zabránilo poškodeniu povlaku.

Celá kovová zostava je štandardne žiarovo pozinkovaná, do korózneho prostredia je k dispozícii nehrdzavejúca oceľ. Pretože je izolačný blok lepený v kontrolovaných výrobných podmienkach, dráha tlakového zaťaženia je dokonale kolmá a neexistujú žiadne vzduchové medzery, ktoré by umožnili stratu tepla prúdením alebo migráciu vlhkosti v priebehu času.

Žiadne tepelné mosty, žiadne úniky pár

Charakteristickým znakom tejto podpery je, že oceľová základná doska a podpera rúry sa nikdy nedotýkajú. Izolačný blok nesie celú hmotnosť potrubia a pôsobí ako tepelný most. Na studenom potrubí to znamená, že sa na základnej doske ani na konštrukčnej oceli pod ňou nevytvára námraza. Na horúcom potrubí to znamená, že nedochádza k strate tepla do základu.

Pre parozábranu vyrobíme podperu s integrovanou kovovou tesniacou prírubou po obvode. Izolačný plášť potrubia aplikovaný na mieste – či už je to špirálovito vinutý plech alebo teplom zmrštiteľná manžeta – prilieha k tejto prírube a je utesnený lepidlom alebo páskou, čím vytvára súvislé, kontrolovateľné tesnenie proti pare. Predrezali sme aj sekundárnu izoláciu okolo nosného telesa, aby pracovníci na stavbe nemuseli upravovať izolačné segmenty za chodu.

Keď je potrebný pohyb na podpore

V mnohých predizolovaných vedeniach musí potrubie pri rozťahovaní a zmršťovaní kĺzať cez podperu. Môžeme integrovať klznú plochu s nízkym trením do podpery namontovanej na základni bez kompromisov v izolácii. Leštený plech z nehrdzavejúcej ocele je pripevnený k spodnej strane izolačného bloku, spárovaný s PTFE alebo grafitovou podložkou na hornej strane základnej dosky. Celá posuvná zostava je uzavretá v utesnenom podpornom tele, takže na posuvné povrchy sa nemôže dostať žiadny prach ani vlhkosť. Konštrukčný rozsah pohybu je vypočítaný tak, aby zodpovedal vašej analýze namáhania potrubia s veľkou bezpečnostnou rezervou.

Dokumentácia, ktorá zodpovedá kvalite produktu

Každá objednávka predizolovanej podpory od spoločnosti Tianshun obsahuje:

EN 10204 Typ 3.1 materiálové certifikáty pre všetky konštrukčné ocele a skrutky.

Údajové listy izolačných materiálov uvádzajúce tepelnú vodivosť, pevnosť v tlaku a priepustnosť vodných pár pri projektovanej teplote.

Rozmerové kontrolné správy potvrdzujúce hrúbku bloku, rozmery základnej dosky a celkovú výšku a zarovnanie zostavy.

Záznamy továrenskej výroby ukazujúce podmienky prostredia počas lepenia a vytvrdzovania, ktoré sú rozhodujúce pre dlhodobú integritu priľnavosti.

Typické aplikácie

Siete diaľkového vykurovania a chladenia, kde sú štandardom predizolované spojené potrubné systémy

Zakopané a nadzemné predizolované potrubné regály v priemyselných prevádzkach

LNG a kryogénne potrubie, kde parozábrana utesnená vo výrobe výrazne znižuje oneskorenia pri uvedení do prevádzky

Potravinárske a farmaceutické zariadenia vyžadujúce hygienické, čistiteľné podporné povrchy

Akýkoľvek projekt, kde zníženie prácnosti izolácie na mieste je merateľným prínosom z hľadiska nákladov a harmonogramu

Prečo si vybrať Tianshun pre predizolované podpery?

Neberieme izoláciu ako dodatočný nápad a jednoducho nevložíme blok do štandardnej topánky. Náš interný inžiniersky tím zohľadní vaše veľkosti potrubia, špecifikácie izolácie a konštrukčné zaťaženie a nakonfiguruje každú podperu tak, aby izolačný blok fungoval v rámci prípustného tlakového namáhania, parozábrana mohla byť vykonaná pracovníkmi na stavbe bez improvizácie a základná doska zodpovedala vášmu stavebnému alebo konštrukčnému oceľovému usporiadaniu. Tento prvotriedny prístup v kombinácii s našimi 14-ročnými skúsenosťami a mierou opakovaných objednávok nad 70% zaisťuje, že získate podporu, ktorá udrží teplo tam, kde má, a kondenzáciu von.

FAQ

Otázka: Je možné vymeniť izolačný blok, ak je poškodený?

Odpoveď: Je spojený a zapuzdrený, takže výmena v poli je nepraktická. Pre kritické miesta odporúčame objednať náhradnú zostavu. Robustné oceľové telo minimalizuje riziko poškodenia pri manipulácii.

Otázka: Aký teplotný rozsah pokrývajú tieto podpery?

A: Od -196°C do +140°C pre štandardné kombinácie PIR/bunkové sklo. Pre vyššie teploty je možné použiť kalciumsilikátové bloky.

Otázka: Musím poskytnúť vlastnú posuvnú dosku?

Odpoveď: Nie. Posuvnú dosku môžeme integrovať počas výroby a posuvná plocha zostane utesnená vo vnútri nosného telesa.

Otázka: Ako utesním izoláciu potrubia k vašej podpore?

Odpoveď: Okolo podpery poskytujeme kovový tesniaci golier. Váš tím na stavbe jednoducho pripevní izolačný plášť potrubia k tejto manžete a utesní ho štandardnou lepiacou páskou alebo tmelom.

Otázka: Aké normy platia?

A: Výroba ocele podľa MSS SP-58/69. Izolačné bloky vyhovujú EN 14305 (bunkové sklo) alebo EN 13165 (PUR/PIR). Môžeme tiež splniť špecifické projektové kódy ako EN 253 pre potrubia diaľkového vykurovania.
