Predizolovaná klzná podpera potrubia

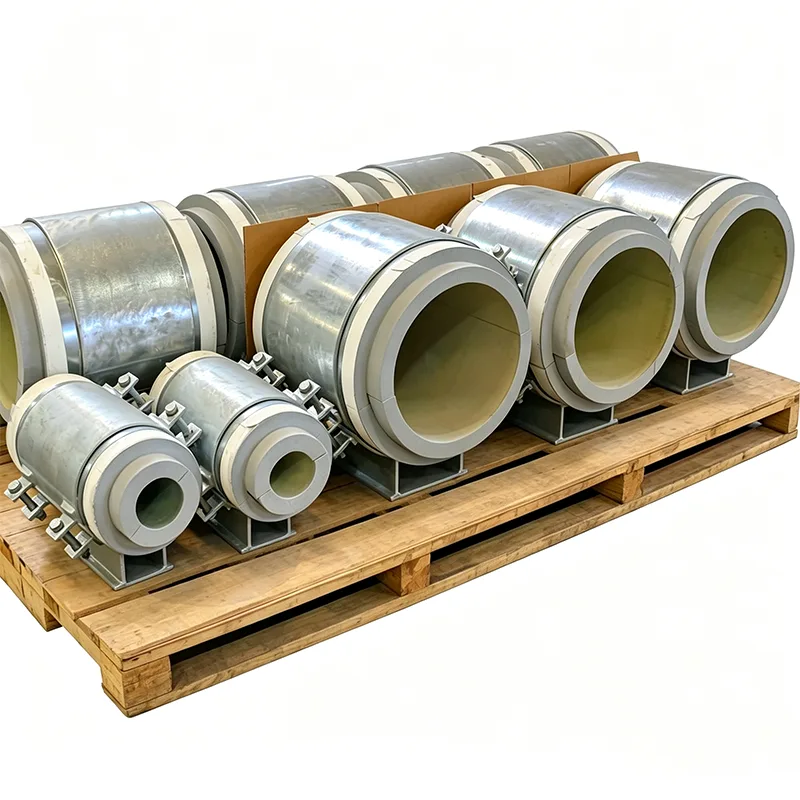

Potrubie, ktoré sa pri zmenách teploty rozťahuje a zmršťuje, sa musí pohybovať na svojich podperách. Potrubie, ktoré musí zostať izolované, potrebuje neprerušený tepelný obal. Splnenie oboch požiadaviek v rovnakom podpernom bode zvyčajne znamená inštaláciu samostatnej posuvnej dosky a následné rezanie izolácie okolo nej na mieste - postup, ktorý ponecháva priestor pre nesprávne zarovnanie, stlačenú izoláciu a nespoľahlivé parotesné tesnenie. Predizolovaná posuvná podpera potrubia to rieši integráciou posuvného mechanizmu a izolačného bloku do jednej, vo výrobe zmontovanej jednotky, ktorá príde na miesto pripravená prijať potrubie a priľahlú izoláciu.

Tieto integrované posuvné podpery vyrábame v našom závode v Yangzhou od roku 2012 pre parné potrubia, siete chladenej vody a kryogénne prenosové potrubia vo viac ako 45 krajinách. Každá zostava je navrhnutá tak, aby sa potrubie voľne pohybovalo, izolácia zostala neporušená a nosná oceľ mala bezpečnú teplotu.

Ako spolu fungujú posuvné a izolačné funkcie

Nosné teleso obsahuje pevný izolačný blok s vysokou hustotou, ktorý prenáša zaťaženie potrubia zo sedla nadol na základnú dosku. Žiaden kov sa nedotýka kovu cez dráhu zaťaženia: samotná izolácia pôsobí ako tepelný most. Pod izolačným blokom je počas výroby presne umiestnený klzný pár s nízkym trením.

Horný posuvný prvok je leštený plech z nehrdzavejúcej ocele prilepený na spodnú stranu izolačného bloku alebo na medziľahlú dosku roznášajúcu zaťaženie.

Spodný posuvný komponent je PTFE alebo grafitom impregnovaná podložka pripevnená k hornej časti oceľovej základnej dosky.

Celé klzné rozhranie je uzavreté v podpornom telese, chránené pred stavebným prachom, vetrom unášaným štrkom a vlhkosťou, ktoré by mohli časom zvýšiť trenie alebo spôsobiť koróziu.

Plocha povrchu posúvača a dĺžka dráhy sa vypočítajú z údajov analýzy napätia potrubia. Pridávame veľkorysú rezervu nad rámec maximálneho očakávaného posunu, takže ani nezvyčajný prechodný jav neposunie podporu za jej navrhnutý rozsah.

Izolácia, ktorá funguje pri vašej prevádzkovej teplote

Materiál izolačného bloku sa vyberá pre špecifické tepelné podmienky vašej linky, nie je vyberaný z univerzálnych zásob. Naše štandardné materiálové možnosti zahŕňajú:

PIR s vysokou hustotou (polyizokyanurát): pre chladenú vodu, soľanku a chladenie až do -50 °C.

Bunkové sklo: pre kryogénne aplikácie až do -196 °C, kde je kritická nepriepustnosť vlhkosti.

Kremičitan vápenatý: pre paru, horúci olej a procesné linky do 650°C.

Dosky na báze perlitu alebo mikroporézne dosky: pre aplikácie vyžadujúce veľmi nízku tepelnú vodivosť pri extrémnych teplotách.

Každý blok je opracovaný tak, aby zodpovedal priemeru potrubia a hrúbke izolácie špecifikovanej pre projekt. Jeho pevnosť v tlaku je overená pri plnom zaťažení hydroskúškou, nielen proti prevádzkovej hmotnosti, aby sa zabránilo rozdrveniu počas uvádzania do prevádzky.

Parozábrana, ktorá sa nepreruší

Kovové telo topánky je vyrobené s integrovanou tesniacou prírubou. Keď pracovníci na stavbe namontujú izoláciu potrubia a vonkajší plášť, privedú parozábranu priamo k tejto prírube a utesnia ju lepidlom alebo páskou. Výsledkom je súvislá, kontrolovateľná obálka, ktorá prechádza priamo cez miesto podpery – žiadne medzery, žiadne ručne narezané záplaty, žiadne spoliehanie sa len na tmel aplikovaný na mieste.

Dokumentácia a spoľahlivosť

Každá predizolovaná posuvná podpera sa dodáva s kompletnou sadou dokumentácie:

Certifikáty EN 10204 typu 3.1 pre všetky oceľové diely.

Technické listy izolačných materiálov s hodnotami tepelnej vodivosti a pevnosti v tlaku pri projektovanej teplote.

Certifikáty koeficientu trenia klznej dosky overené laboratórnym testovaním.

Rozmerové správy potvrdzujúce rozsah pohybu, hrúbku bloku a rozmery základnej dosky.

Bežné aplikácie

Stojany na parné a kondenzátne potrubia v elektrárňach a priemyselných zariadeniach.

Vedenie chladenej vody a diaľkového chladenia, kde sú klzné podpery umiestnené na dlhých priamych tratiach.

Kryogénne potrubia, kde si tepelná kontrakcia vyžaduje spoľahlivý klzný povrch s nízkym trením.

Akýkoľvek izolovaný potrubný systém, kde by klzné dosky namontované na mieste spomalili inštaláciu izolácie a spôsobili by ťažkosti pri kontrole.

Prečo práve Tianshun?

Posuvná podpera, ktorá po niekoľkých tepelných cykloch naviaže alebo rozdrví svoju izoláciu, nie je podpera na posúvanie – je to budúca objednávka na opravu. Náš továrensky integrovaný prístup eliminuje variabilitu montáže na mieste a zaisťuje, že klzné plochy sú zarovnané, izolačný blok je plne podopretý a parozábrana môže byť vykonaná čisto na mieste. S viac ako 70 % opakovanou obchodnou a inžinierskou podporou, ktorá začína od vašich izometrických údajov, dodávame produkt, ktorý funguje predvídateľne od prvého zahriatia až po posledné.

FAQ

Otázka: Je možné vymeniť klzný povrch, ak sa opotrebuje?

Odpoveď: Posuvné povrchy sú uzavreté a spojené v rámci továrenskej zostavy, takže výmena na mieste nie je praktická. Materiály, ktoré používame, sú dimenzované na desaťročia pohybu pri konštrukčnom zaťažení a pri každej objednávke poskytujeme údaje o teste trenia.

Otázka: Aký teplotný rozsah je pokrytý?

A: Od -196°C (bunkové sklo) do +650°C (kremičitan vápenatý). Vyššie teploty môžu byť prispôsobené špeciálnym materiálom - kontaktujte náš inžiniersky tím.

Otázka: Ako zabránite tomu, aby sa izolačný blok prerezal posuvným pôsobením?

Odpoveď: Posuvná rovina sa nachádza pod izolačným blokom a oddeľuje ich pevná doska na rozloženie zaťaženia. Izolácia je zaťažená iba tlakom; klzné sily sa prenášajú priamo medzi kovovými povrchmi.

Otázka: Môžem získať posuvnú podperu, ktorá vedie potrubie aj bočne?

A: Áno. K nosnému telesu môžeme pridať integrálne vodiace dosky, ktoré umožňujú axiálny pohyb a zároveň obmedzujú bočný posun.
