Keď sa priemyselné potrubie musí prispôsobiť tepelnej rozťažnosti a zároveň odolávať náhlym nárazovým zaťaženiam,TianshunposkytujeHydraulické tlmiče pre zadržiavanie potrubianavrhnuté tak, aby pomáhali udržiavať stabilitu systému v náročných prevádzkových podmienkach. Tieto zariadenia citlivé na rýchlosť umožňujú postupný pohyb potrubia počas normálnej prevádzky a poskytujú dynamické obmedzenie, keď rýchly posun ohrozuje integritu potrubia.
Hydraulické tlmiče sú nevyhnutné dynamické obmedzovacie zariadenia v elektrárňach, petrochemických zariadeniach, rafinériách a iných priemyselných inštaláciách, kde potrubné systémy čelia seizmickým silám, vodným rázom, tlakovým prechodom a poruchám súvisiacim so zariadením. Na rozdiel od konvenčných pevných opierok sa prispôsobujú pomalému tepelnému pohybu a zároveň odolávajú náhlym, vysokorýchlostným posunom. Tento článok vysvetľuje ich prevádzkové princípy, kľúčové komponenty, technické aspekty, aplikácie a požiadavky na údržbu. Načrtáva tiež, ako vybrať vhodné zariadenie pre konkrétne projekty obmedzovania potrubí a ako môže spoločnosť Tianshun podporiť požiadavky na priemyselné potrubia.
Hydraulické tlmiče sú špecializované mechanicko-hydraulické zariadenia, ktoré obmedzujú rýchly pohyb v potrubných systémoch a zároveň umožňujú relatívne neobmedzený pohyb pri nízkych rýchlostiach. Sú obzvlášť cenné v inštaláciách, kde sa potrubia rozťahujú, zmršťujú alebo posúvajú počas bežných prevádzkových cyklov, ale musia zostať pod kontrolou počas neočakávaných dynamických udalostí.
Typický hydraulický tlmič obsahuje valec, piest, piestnu tyč, hydraulickú kvapalinu, vnútorný mechanizmus riadenia prietoku, tesnenia a koncové spoje. Keď sa potrubie pohybuje pomaly v dôsledku zmien teploty, hydraulická kvapalina prúdi cez kalibrované kanály, čo umožňuje pohyb piestu. Keď pohyb prekročí špecifikovanú aktivačnú rýchlosť zariadenia, hydraulický odpor sa podstatne zvýši, čo pomáha zadržať potrubie.
Hydraulické tlmiče vo všeobecnosti fungujú skôr vedľa nosných podpier, než aby ich nahrádzali. Pružinové vešiaky, pätky rúrok a iné podpery nesú hmotnosť rúry a prispôsobujú sa bežnému pohybu, zatiaľ čo tlmiče poskytujú ochranu proti špecifikovaným dynamickým zaťaženiam.
Podrobnosti o konkrétnych projektoch nájdete v informáciách o produkte Tianshun's Hydraulic Snubbers for Pipe Restraint.
Princíp činnosti je založený na vzťahu medzi rýchlosťou piestu a hydraulickým odporom. Zariadenie reaguje odlišne na postupné premiestňovanie a náhly pohyb, čo pomáha potrubným systémom zostať flexibilné počas bežnej prevádzky bez obetovania dynamického obmedzenia.
Priemyselné potrubia zažívajú rozmerové zmeny, keď prevádzkové teploty stúpajú a klesajú. Pri dostatočne pomalom pohybe tlmič umožňuje piestu pohybovať sa cez valec s obmedzeným odporom. To pomáha predchádzať zbytočnému obmedzovaniu tepelnej rozťažnosti a kontrakcie.
Počas seizmickej udalosti, vodného rázu, spustenia turbíny alebo podobného prechodného javu môže rýchlo stúpať rýchlosť potrubia. Vnútorný hydraulický mechanizmus tlmiča obmedzuje prietok tekutiny pri dosiahnutí špecifikovaných podmienok aktivácie.
Zvyšujúci sa hydraulický odpor podstatne sťažuje ďalší pohyb piesta. Zariadenie potom prenáša výslednú zadržiavaciu silu prostredníctvom svojich montážnych spojov na nosnú konštrukciu, čím pomáha obmedziť nadmerné posunutie potrubia.
Akonáhle prechodné javy ustúpia, mechanizmus sa môže vrátiť do svojho normálneho správania umožňujúceho pohyb, v závislosti od konštrukcie. Správne dimenzovanie, inštalácia a údržba sú dôležité, aby sa zabezpečilo, že tlmič bude počas svojej životnosti reagovať tak, ako má.
Správne špecifikované hydraulické tlmiče ponúkajú niekoľko technických výhod pre priemyselné potrubné systémy.
Jedným z dôležitých obmedzení je, že hydraulické tlmiče nie sú univerzálnym riešením pre každý problém s vibráciami. Ich vhodnosť závisí od pohybových charakteristík, frekvenčného rozsahu, zaťažovacích stavov a výkonnostných požiadaviek potrubného systému. Vibrácie s nízkou amplitúdou a vysokou frekvenciou môžu vyžadovať iný alebo doplnkový prístup k regulácii vibrácií.
Hydraulické tlmiče sa často zvažujú pre kritické potrubné siete, kde by náhly posun mohol ovplyvniť prevádzkovú kontinuitu, integritu zariadenia alebo bezpečnosť závodu.
Hlavné parné potrubia, potrubia napájacej vody a iné vysokoenergetické okruhy môžu byť vystavené dynamickému zaťaženiu počas odstávok zariadenia, tlakových prechodov alebo seizmických udalostí. Tlmiče pomáhajú obmedzovať pohyb, keď si to vyžadujú konštrukčné podmienky.
Procesné potrubia pripojené k čerpadlám, kompresorom, peciam a tlakovým zariadeniam môžu byť vystavené rýchlym zmenám prevádzkových podmienok. Správne navrhnuté obmedzenia môžu pomôcť kontrolovať prechodné zaťaženie a chrániť zraniteľné spojenia.
Potrubné systémy súvisiace s bezpečnosťou môžu vyžadovať starostlivo zdokumentovaný výkon obmedzenia, environmentálnu kvalifikáciu a seizmické hodnotenie. Výber sa musí riadiť platnými projektovými kódexmi a kvalifikačnými požiadavkami, a nie spoliehať sa len na všeobecné popisy produktov.
Spracovanie plynu, zariadenia na skvapalnený zemný plyn a vysokotlakové prenosové vedenia môžu vyžadovať špeciálne podporné opatrenia na prispôsobenie sa prevádzkovému pohybu pri riadení špecifikovaných dynamických udalostí.
Kovové vlnovcové kompenzátory a podobné komponenty môžu byť citlivé na nadmerné posunutie alebo vonkajšie zaťaženie. Správne umiestnené tlmiče môžu pomôcť obmedziť pohyb počas definovaných prechodných podmienok za predpokladu, že kompletné zadržiavacie usporiadanie je navrhnuté pre zaťaženie spoja a potrubia.
Výkon hydraulického tlmiča závisí od niekoľkých vzájomne prepojených konštrukčných parametrov. Nasledujúca tabuľka sumarizuje reprezentatívne hodnoty publikované v informáciách o produkte Tianshun. Skutočné požiadavky musia byť potvrdené pre konkrétny model a projekt.
| Parameter | Reprezentatívny rozsah alebo možnosť | Technická úvaha |
|---|---|---|
| Nosnosť | Približne 5 kN až 500 kN a viac pre prispôsobené jednotky | Musí sa prispôsobiť vypočítaným obmedzovacím silám a špecifikovaným zaťažovacím stavom. |
| Štandardný zdvih | 100, 150, 200, 300 a 500 mm | Musí pokrývať očakávaný teplotný posun a tolerancie inštalácie. |
| Rýchlosť aktivácie | Typicky 5–50 mm/s, v závislosti od špecifikácie | Musí rozlišovať normálny pohyb potrubia od dynamických podmienok vyžadujúcich obmedzenie. |
| Štandardná prevádzková teplota | Približne -40°C až +120°C | Overte vhodnosť kvapaliny, tesnení a materiálu pri skutočných prevádzkových teplotách. |
| Materiál valca | Možnosti z uhlíkovej ocele alebo legovanej ocele | Výber závisí od zaťaženia, prostredia a špecifikácií projektu. |

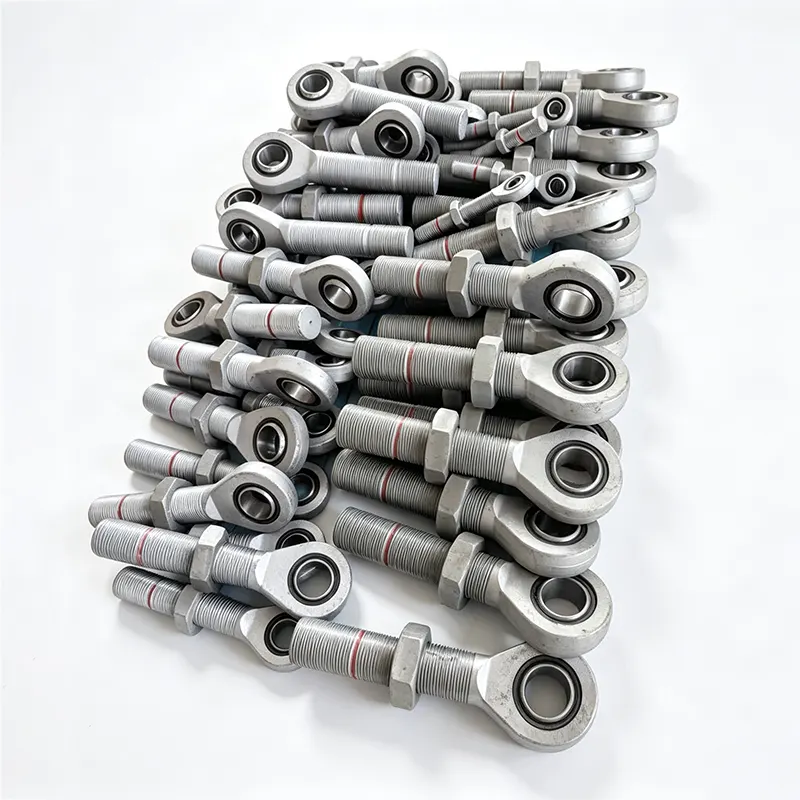

| Ukončite pripojenia | Oko tyče, vidlica, guľový kĺb a možnosti so závitom | Musí zodpovedať konštrukčnému uchyteniu a povolenému smeru pohybu. |
| Testovanie | Funkčné, tlakové a netesnosti podľa špecifikácie | Pred prijatím potvrďte záznamy o kontrole a požadovanú dokumentáciu. |
Tieto hodnoty sú orientačnými informáciami o produkte, nenahrádzajú schválený údajový list alebo kalkuláciu pre konkrétny projekt. Pre jadrové, vysokoteplotné alebo iné kritické služby potvrďte príslušné kvalifikačné požiadavky priamo u výrobcu.
Výber hydraulického tlmiča vyžaduje koordináciu medzi analýzou napätia potrubia, návrhom podpory, rozhraniami zariadení a podmienkami na mieste. Samotný nákup na základe menovitého priemeru potrubia nestačí.
Určte, či obmedzenie musí riešiť seizmické zaťaženie, vodné rázy, vypúšťanie bezpečnostného ventilu, vypnutie zariadenia, pohyb spôsobený vetrom alebo iný prechodný jav. Riadiaci stav zaťaženia stanovuje požadovaný výkon obmedzenia.
Použite schválenú analýzu napätia potrubia na stanovenie požadovaných síl v ťahu a tlaku. Skontrolujte menovitý výkon tlmiča, pevnosť pripevnenia, konštrukčnú oceľ, zvary a pripojené časti potrubia ako súčasť celej dráhy zaťaženia.
Stanovte očakávaný tepelný prechod z tepla do chladu, polohu inštalácie a možný posun v príslušných prevádzkových podmienkach. Adekvátny zdvih pomáha predchádzať nechcenému kontaktu na konci dráhy a interferencii s normálnym pohybom potrubia.
Rýchlosť aktivácie musí byť vhodná pre očakávaný rozsah normálneho pohybu a dynamické udalosti vyžadujúce obmedzenie. Nesprávna kalibrácia môže viesť k nežiaducemu odporu počas bežnej prevádzky alebo neadekvátnej odozve počas prechodného javu.
Skontrolujte okolitú teplotu a teplotu potrubia, vystavenie korózii, vlhkosť, kompatibilitu kvapalín a akékoľvek špeciálne environmentálne požiadavky. Špecializované aplikácie môžu vyžadovať vylepšené materiály, tesnenia, ochranné nátery alebo kvalifikačné testy.
Identifikujte riadiace kódy dizajnu a špecifikácie projektu. V závislosti od aplikácie môžu zahŕňať príslušné požiadavky z noriem ASME B31.1, ASME B31.3, noriem MSS alebo špecifikácií jadrovej služby. Presné vydania, použiteľnosť a požadovaný kvalifikačný rozsah si overte u zodpovedného technika.
Ak chcete získať ďalšie informácie o doplnkovom podpornom vybavení, preskúmajte trvalé pružinové podpery Tianshun a skontrolujte, ako môžu vybrané komponenty spolupracovať v koordinovanom systéme podpory potrubia.
Dokonca aj správne zvolený hydraulický tlmič môže fungovať zle, ak je nainštalovaný nesprávne alebo je nedostatočne udržiavaný. Montáž a kontrola by sa mala riadiť pokynmi výrobcu a schválenou projektovou dokumentáciou.
Kontrola by mala zvážiť únik hydraulickej kvapaliny, koróziu, poškodenie piestnej tyče, uvoľnené spoje, poškodené tesnenia, abnormálne posunutie a dôkazy o mechanickom rušení. Akýkoľvek neobvyklý stav by sa mal posúdiť podľa servisných pokynov výrobcu.
Intervaly inšpekcií a plány generálnej opravy musia odrážať príručku k zariadeniu, prevádzkové prostredie, históriu udalostí a požiadavky projektu. Publikované usmernenia spoločnosti Tianshun uvádzajú kontroly v intervaloch približne troch až piatich rokov a možnú generálnu opravu približne desať rokov za normálnych prevádzkových podmienok; tieto by sa mali považovať skôr za všeobecné usmernenia než za univerzálne požiadavky. Aplikácie kritické z hľadiska bezpečnosti môžu vyžadovať iný harmonogram.
Po závažnej seizmickej udalosti alebo inom prechodnom jave na základe projektovania skontrolujte zadržiavací systém podľa príslušných postupov na mieste pred vrátením postihnutého zariadenia do prevádzky.
Ich primárnym účelom je umožniť pomalý pohyb potrubia počas normálnych prevádzkových podmienok a zároveň obmedziť rýchly posun spôsobený špecifikovanými dynamickými udalosťami. To pomáha kontrolovať zaťaženie prenášané na potrubia, pripojené zariadenia a nosné konštrukcie.
Pružinový záves podporuje hmotnosť potrubia a zároveň umožňuje tepelný pohyb. Hydraulický tlmič primárne poskytuje dynamické obmedzenie a vo všeobecnosti nenahrádza nosnú funkciu podpery. Oba môžu byť použité v rovnakom potrubnom systéme na rôzne inžinierske účely.
Začnite so schválenou analýzou napätia potrubia a identifikujte rozhodujúce prípady dynamického zaťaženia. Výber musí brať do úvahy zadržiavacie sily, kapacitu ťahu a stlačenia, zdvih, montážne zaťaženie a pevnosť kompletného upevňovacieho systému.
Mnohé hydraulické tlmiče podporujú horizontálnu, vertikálnu alebo šikmú inštaláciu, ale povolená orientácia závisí od konštrukcie. Pred inštaláciou si overte pokyny výrobcu, konfiguráciu montáže a všetky obmedzenia špecifické pre daný projekt.
áno. Kontrola by sa mala týkať netesností, korózie, stavu tyče, spojov a funkčného výkonu podľa potreby. Plán kontroly a generálnej opravy by sa mal riadiť pokynmi výrobcu a prevádzkovými požiadavkami inštalácie.
Nie. Sú primárne určené na obmedzenie rýchleho pohybu a špecifikovaných prechodných zaťažení. Nepretržité vysokofrekvenčné vibrácie s nízkou amplitúdou môžu vyžadovať dodatočnú analýzu a iné opatrenia na kontrolu vibrácií.
Poskytnite požadovanú nosnosť, zdvih, prevádzkovú a okolitú teplotu, rýchlosť aktivácie, orientáciu montáže, koncové spoje, výkresy namáhania potrubia alebo podpery, podmienky prostredia a príslušné projektové normy. Tieto podrobnosti pomáhajú výrobcovi posúdiť vhodnú konfiguráciu.
Hydraulické tlmiče na uchytenie potrubia hrajú dôležitú úlohu v priemyselných potrubných systémoch, ktoré sa musia prispôsobiť bežným tepelným pohybom a zároveň odolávať náhlym dynamickým silám. Správny výber závisí od vypočítaných zaťažení, požiadaviek na zdvih, aktivačných charakteristík, detailov inštalácie, kompatibility materiálu a príslušných konštrukčných a kvalifikačných noriem. Integrácia tlmičov s vhodnými podperami rúr a dilatačnými komponentmi pomáha vytvoriť koordinovaný zadržiavací systém namiesto spoliehania sa na jediné zariadenie na vyriešenie každého problému s pohybom.
Tianshun podporuje projekty priemyselných potrubí pomocou hydraulických tlmičov a súvisiacich produktov na podporu potrubí. Ak plánujete novú inštaláciu, modernizáciu existujúceho zádržného systému alebo získavate prispôsobené vybavenie pre náročné prevádzkové podmienky, pripravte si svoje technické požiadavky akontaktujte násprediskutovať vhodné konfigurácie, technické aspekty a možnosti ponuky špecifické pre daný projekt.
