Potrubné kompenzátory sú flexibilné komponenty inštalované v potrubných systémoch na absorbovanie rozmerových zmien spôsobených tepelnou rozťažnosťou a kontrakciou, ako aj na tlmenie vibrácií, zníženie hluku a kompenzovanie menších inštalačných nesúosov. Bez dilatačných škár by tepelný rast v dlhých potrubiach generoval enormné napätie, ktoré môže poškodiť čerpadlá, ventily, trysky a samotné potrubie.Technológia potrubia Yangzhou Tianshunvyrába tri hlavné skupiny kompenzátorov – kovové vlnovce, gumu a tkaninu – z ktorých každá je navrhnutá pre špecifický tlak, teplotu a podmienky média.

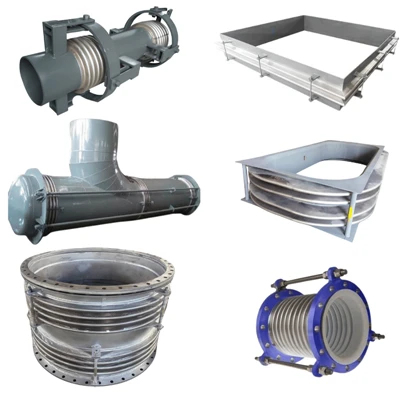

Kovové kompenzátory, tiež nazývané vlnovcové kompenzátory, sú vyrobené z jedného alebo viacerých vlnovcových prvkov z nehrdzavejúcej ocele kombinovaných s koncovými armatúrami, ako sú príruby, zvarové konce alebo závitové spoje. Sú určené pre tlakové potrubné systémy a môžu absorbovať axiálny, bočný a uhlový pohyb jednotlivo alebo v kombinácii.
Konfigurácie siahajú od jednoduchých jednoosových jednotiek až po zložité viazané, univerzálne, sklopné a tlakovo vyvážené konštrukcie, ktoré obsahujú tlakovú silu alebo obmedzujú pohyb do špecifických rovín. Vlnovce sú zvyčajne vyrobené z nehrdzavejúcej ocele 304, 321 alebo 316L s možnosťami vysokolegovaných zliatin, ako sú Inconel alebo Hastelloy, ktoré sú k dispozícii pre korozívne alebo vysokoteplotné služby. Hodnoty tlaku pokrývajú plné vákuum až niekoľko stoviek barov, v závislosti od priemeru a počtu vrstiev vlnovcov.
| Položka parametra | Príklady spoločných hodnôt |
| Menovitý priemer (DN) | DN50 - DN3000 (Neštandardné rozmery je možné vyrobiť podľa výkresov.) |
| Návrhový tlak (PN) | PN10, PN16, PN25, PN40 |
| Dizajnová teplota | -196 °C až +800 °C |
| Materiál vlnovca | SS304, SS316L, Inconel 625 |
| Typ pripojenia | Príruba, zváranie |
| Kapacita pohybu | Axiálne, bočné, uhlové (mm/°) |
| Únavový život | 1000, 3000, 5000 cyklov |
Gumové kompenzátory ponúkajú ľahkú alternatívu tlmenia vibrácií ku kovovým jednotkám pre aplikácie s nižším tlakom. Vyrobené z vystuženého syntetického kaučuku, ako je EPDM, NBR, neoprén alebo varianty potiahnuté PTFE, absorbujú tepelné pohyby, znižujú hluk prenášaný štruktúrou a vyrovnávajú nesúosovosť medzi potrubím a zariadením. Široko sa používajú pri úprave vody, HVAC, čerpacích staniciach a chemických prenosových linkách, kde sú prioritou odolnosť proti korózii a tlmenie nárazov.

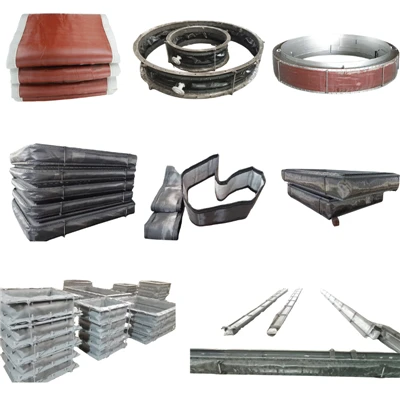

Látkové alebo nekovové kompenzátory sú určené predovšetkým pre nízkotlakové potrubia a systémy spalín pracujúce pri vysokých teplotách. Pozostávajú z viacerých vrstiev vysokoteplotných tkanín, izolácie a tesniacich materiálov orámovaných kovom alebo oceľovou konštrukciou. Schopnosť absorbovať veľké množstvo axiálnych, bočných a uhlových pohybov s veľmi nízkou reakčnou silou, spoje tkaniny sú bežné v elektrárňach, zariadeniach na výrobu energie z odpadu, cementárskych peciach a priemyselných výfukových systémoch pracujúcich do 1 000 °C a viac s vhodnou izoláciou.
| Tabuľka parametrov | Príklady spoločných hodnôt |
| Servisná teplota | 400 °C až 1000 °C |
| Prevádzkový tlak | ± 50 kPa (nízky tlak) |
| Typ média/plynu | Spaliny, horúci vzduch, korozívny plyn |
| Vrstvy tkaniny | PTFE, kremík, keramické vlákno |
| Dĺžka tvárou v tvár | 200 mm - 500 mm (prispôsobiteľné) |
| Materiál rámu | Uhlíková oceľ, Q235, SS304 |
Náš sortiment dilatačných spojov zahŕňa menovité priemery od DN25 (1 palec) až po DN4000 (160 palcov) a väčšie pre látkové jednotky na mieru. Štandardné osobné rozmery sa riadia bežnými priemyselnými normami a zákazkové dĺžky, pohybové kapacity a koncové konfigurácie sa vyrábajú na objednávku. Každý spoj je hydrostaticky testovaný a cyklicky testovaný podľa potreby, s úplnou sledovateľnosťou materiálu od zvitku až po hotovú zostavu.
Všetky kompenzátory sú navrhnuté a vyrobené v súlade s medzinárodnými normami vrátane EJMA, ASME B31.1, ASME B31.3, EN 14917 a GB/T 12777. Sme tiež držiteľmi certifikácie ISO 9001:2015 a môžeme dodať jednotky s označením CE pre európsky trh.
Integrácia s potrubnými nosnými systémami
Dilatačné škáry sú takmer vždy špecifikované ako súčasť kompletnej analýzy pružnosti potrubia, pracujúce spolu s pružinovými podperami a pevnými podperami potrubia na riadenie pohybu aj zaťaženia. Na tratiach s výrazným vertikálnym tepelným rastom nesú hmotnosť rúry variabilné pružinové závesy alebo konštantné pružinové závesy, zatiaľ čo kompenzátor absorbuje axiálne a bočné posunutie. V systémoch vystavených dynamickým udalostiam, ako sú vodné rázy alebo seizmické zaťaženie, sa hydraulické tlmiče často inštalujú paralelne s dilatačnými škárami, aby obmedzili náhly pohyb a zároveň umožnili postupný tepelný posun.
Naše kompletné produktové portfólio zahŕňa aj podpery potrubných pätiek, predizolované podpery potrubia pre kryogénne a vysokoteplotné vedenia a kompletný sortiment pružinových závesov a podpier – čo zákazníkom umožňuje získavať dilatačné spoje a ich súvisiaci podporný hardvér od jedného výrobcu.
Kompenzátory sú špecifikované prakticky v každom sektore spracovateľského priemyslu: výroba energie (tepelná, jadrová, obnoviteľná), ropa a plyn (rafinérie, potrubia, terminály LNG), čistenie vody a odpadových vôd, petrochemické a farmaceutické závody, baníctvo a spracovanie nerastov, výroba potravín a nápojov, diaľkové vykurovanie a systémy HVAC budov.
Každý dilatačný spoj prechádza tlakovou skúškou a rozmerovou kontrolou pred odoslaním z nášho výrobného závodu s rozlohou 35 000 m² v Jiangsu v Číne. Náš inžiniersky tím podporuje zákazníkov výpočtami pohybu, poradenstvom pri výbere materiálu a recenziami vlastného dizajnu. Štandardné dodacie lehoty sa pohybujú od dvoch do štyroch týždňov v závislosti od veľkosti a zložitosti a po predchádzajúcej dohode je možné vybaviť rýchle objednávky. S viac ako 14-ročnými skúsenosťami s dodávkami potrubných komponentov do viac ako 45 krajín poskytujeme služby EPC dodávateľom, inžinierskym firmám a koncovým užívateľom po celom svete.
Aký typ dilatačného spoja si mám vybrať — kovový, gumený alebo látkový?
Vyberte na základe tlaku, teploty a média. Kovové vlnovcové spoje zvládajú vysoký tlak a široký teplotný rozsah a sú predvolené pre procesné potrubia. Gumové spoje vynikajú tlmením vibrácií a odolnosťou voči korózii vo vode a miernych chemikáliách. Látkové spoje sa používajú pre nízkotlakové a vysokoteplotné potrubia s veľkým priemerom, ako sú systémy spalín a výfukov.
Aké pohyby môže dilatačný škár absorbovať?
V závislosti od konštrukcie môžu dilatačné škáry absorbovať axiálny (stlačenie/predĺženie), laterálny (kolmý posun) a uhlový (rotácia) pohyb, a to buď jednotlivo alebo v kombinácii. Jednotlivé vlnovcové jednotky primárne zvládajú axiálny pohyb, zatiaľ čo univerzálne, kĺbové a kardanové konštrukcie sa používajú na bočné a uhlové posunutie.
Potrebujem pružinové podpery, keď inštalujem dilatačný spoj?
Vo väčšine prípadov áno. Dilatačné škáry absorbujú tepelný pohyb, ale nie sú určené na prenášanie hmotnosti potrubia. Variabilné pružinové závesy alebo konštantné pružinové závesy podporujú vlastné zaťaženie potrubia a obsahu a zároveň umožňujú voľný pohyb kompenzátora. Správny výber podpery je súčasťou úplnej analýzy napätia potrubia.
Aké normy dodržiavajú vaše dilatačné škáry?
Naše kovové kompenzátory sú navrhnuté podľa noriem EJMA a sú v súlade s ASME B31.1, ASME B31.3, EN 14917 a GB/T 12777. Gumové a látkové jednotky sa riadia platnými normami ISO, EN a ASTM. Označenie CE a kontrola treťou stranou sú k dispozícii na požiadanie.
Aká je typická životnosť dilatačného spoja?
Životnosť závisí od teploty, tlaku, cyklov pohybu, korózie média a kvality inštalácie. Správne dimenzovaný a nainštalovaný kovový vlnovcový spoj zvyčajne vydrží 10 až 20 rokov v bežnej priemyselnej prevádzke. Gumové a látkové spoje majú vo všeobecnosti kratšiu životnosť a považujú sa za vymeniteľné predmety opotrebovania. Na požiadanie môžeme poskytnúť údaje o únavovom cykle pre špecifické konštrukcie vlnovcov.
