Nastaviteľný variabilný pružinový záves pre tepelný pohyb potrubia s podporou variabilného zaťaženia

Variabilné pružinové závesy, tiež známe ako variabilné pružinové podpery, sú najpoužívanejším typom podpery rúr v priemyselných potrubných systémoch. Poskytujú podpornú silu, ktorá sa mení úmerne s vychýlením pružiny, keď sa potrubie pohybuje vertikálne v dôsledku tepelnej rozťažnosti alebo kontrakcie. Pre aplikácie, kde je teplotný posun mierny a regulované množstvo kolísania zaťaženia je prijateľné, variabilné pružinové závesy ponúkajú nákladovo efektívne a kompaktné riešenie v porovnaní s konštantnými pružinovými podperami.

VyrábaTechnológia potrubia Yangzhou Tianshun, naše variabilné pružinové závesy používajú špirálové pružiny z vysoko kvalitnej legovanej ocele uložené v robustnom oceľovom plášti. Keď sa rúrka pohybuje nahor alebo nadol zo svojej inštalovanej polohy, pružina sa stlačí alebo vysunie zodpovedajúcim spôsobom, čím sa reakčná sila zmení priamo úmerne k dráhe pohybu a rýchlosti pružiny. Každá jednotka je v továrni kalibrovaná na špecifikovanú studenú záťaž, horúcu záťaž a smer jazdy, čím sa zabezpečuje predvídateľný výkon od inštalácie až po prevádzku.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Technické špecifikácie produktu

Charakteristiky dizajnu a variácie zaťaženia

Kľúčovým parametrom pri výbere variabilného pružinového závesu je percento kolísania zaťaženia — rozdiel medzi studeným a horúcim zaťažením vydelený prevádzkovým zaťažením. Väčšina technických špecifikácií vyžaduje, aby táto hodnota zostala pod 25 % pre všeobecný servis a pod 6 % pre kritické pripojenia zariadení. Ak je posun dostatočne veľký na to, aby kolísanie zaťaženia prekročilo prijateľné limity, sú namiesto toho špecifikované konštantné pružinové závesy.

Naše štandardné variabilné podpery pružín sú navrhnuté tak, aby udržali kolísanie zaťaženia v rámci typických projektových limitov v celom ich pracovnom rozsahu a každá jednotka je jasne označená svojou tuhosťou pružiny, nastavením zaťaženia za studena a smerom pohybu pre jednoduchú inštaláciu a uvedenie do prevádzky.

Štandardná séria a technický rozsah

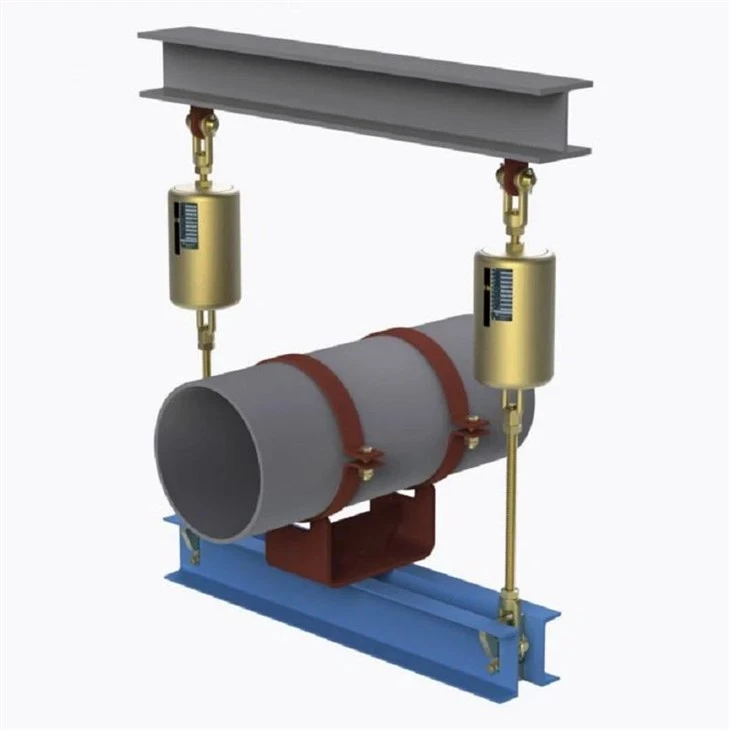

Ponúkame variabilné pružinové závesy vo viacerých montážnych konfiguráciách vrátane konštrukcií s horným zavesením, s montážou na základni a s bočnou montážou, ktoré pokrývajú nosnosť od približne 0,02 kN do 40 kN pri štandardných veľkostiach pružín. Štandardné rozsahy zdvihu zahŕňajú 30 mm, 60 mm, 90 mm, 120 mm a 150 mm, na požiadanie sú k dispozícii špeciálne zdvihy.

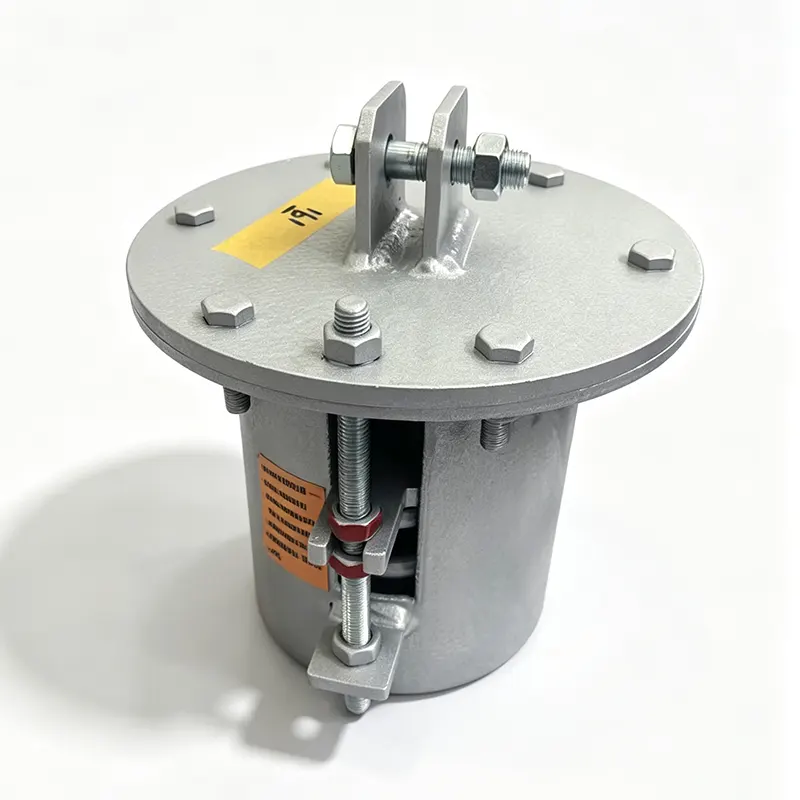

Pružinové prvky sa vyrábajú z pružinovej ocele 60Si2Mn alebo 50CrVA a telesá sú k dispozícii v žiarovo pozinkovanom, epoxidovom nátere alebo v povrchovej úprave z nehrdzavejúcej ocele pre korózne prostredie. Štandardné jednotky sú dimenzované na okolité prevádzkové teploty od -20 °C do +200 °C, pričom sú k dispozícii možnosti vysokoteplotných zliatinových pružín pre aplikácie s extrémnym teplom, ako sú potrubia pece a kotla.

Každá variabilná pružinová podpera je vybavená stupnicou pojazdu, indikátorom zaťaženia a hornou a spodnou dorazovou doskou. Závitové tyčové spoje v hornej a dolnej časti umožňujú jednoduché vertikálne nastavenie počas inštalácie a nastavenie zaťaženia je možné overiť na mieste podľa údajov na typovom štítku.

Štandardy, materiály a vlastné možnosti

Naše variabilné pružinové vešiaky sú vyrobené v súlade s GB/T 17116.1/.2/.3 a sú plne zameniteľné s medzinárodnými normami vrátane MSS SP-58, ASME B31.1, ASME B31.3 a EN 13480-3. Sledovateľnosť materiálu je zachovaná počas celej výroby a všetky pružiny prechádzajú pred montážou prednastavením a záťažovým testom.

Pre špecializované projekty dodávame pružinové závesy z nehrdzavejúcej ocele, izolované podperné zostavy rúr a jednotky so špeciálnymi nátermi pre pobrežné, námorné alebo odsoľovacie služby. Vyrábame tiež predizolované podpery rúr a podpery potrubných pätiek, ktoré sa priamo integrujú s naším sortimentom variabilných pružinových závesov pre kompletné riešenia podopretia liniek.

Typické aplikácie

Variabilné pružinové podperysa inštalujú prakticky na každý typ procesného a úžitkového potrubia, kde dochádza k vertikálnemu tepelnému pohybu. Bežné aplikácie zahŕňajú rozvody pary a napájacej vody v elektrárňach, potrubia rafinérskych procesov, slučky výmenníkov tepla v chemických závodoch, siete diaľkového vykurovania a systémy HVAC vo veľkých komerčných budovách. Používajú sa aj popri pevných podperách rúr na vedeniach, kde len vybrané body vyžadujú kompenzáciu pohybu.

Pre potrubné systémy s dynamickým zaťažením, ako sú vodné rázy, seizmické javy alebo vibrácie čerpadla, sa variabilné pružinové závesy často kombinujú s hydraulickými tlmičmi, ktoré obmedzujú dynamický pohyb a zároveň umožňujú voľný tepelný posun. Ak je tepelný rast príliš veľký pre variabilnú jednotku, odporúčame upgrade na konštantné pružinové závesy v týchto špecifických oporných bodoch.

Doplnkový sortiment

Naše širšie portfólio podpery rúr zahŕňa podpery s konštantnými pružinami, pevné vešiaky a vzpery, podpery pätiek rúr, predizolované podpery rúr pre studené a kryogénne vedenia a hydraulické tlmiče. Pre potrubné systémy, ktoré tiež vyžadujú axiálnu, bočnú alebo uhlovú absorpciu pohybu, vyrábame kovové vlnovcové kompenzátory, gumové kompenzátory a látkové kompenzátory, ktoré môžu byť špecifikované spolu s našimi pružinovými podperami ako jednozdrojové riešenie.

Kvalita a servis

Každý variabilný pružinový záves je pred odoslaním zaťažený a rozmerovo overený v našom internom testovacom zariadení podľa nášho systému riadenia kvality ISO 9001:2015. Podporujeme zákazníkov od počiatočného výberu pružiny a výpočtu zaťaženia prostredníctvom pokynov na inštaláciu a popredajného servisu. Na otázky dostanete odpoveď do 24 hodín a štandardné výrobné časy sa pohybujú od 10 do 20 pracovných dní v závislosti od objemu a konfigurácie. S viac ako 14-ročnými dodávkami potrubných podpier a dilatačných spojov do projektov vo viac ako 45 krajinách dodávame štandardné katalógové jednotky aj jednotky vyrobené na mieru dodávateľom EPC a koncovým používateľom po celom svete.

Často kladené otázky

Čo znamená "percento kolísania zaťaženia" na variabilnej podpore pružiny?

Kolísanie záťaže je rozdiel medzi studenou (inštalovanou) záťažou a horúcou (prevádzkovou) záťažou, vyjadrený ako percento prevádzkovej záťaže. Je určená tuhosťou pružiny vynásobenou tepelnou dráhou vydelenou prevádzkovým zaťažením. Väčšina špecifikácií projektu obmedzuje túto hodnotu na maximálne 25 % pre štandardné potrubie.

Dá sa variabilný pružinový vešiak inštalovať v ľubovoľnej orientácii?

č Variabilné pružinové závesy sú určené pre vertikálny pohyb a musia byť inštalované s osou pružiny vertikálne. Horizontálna alebo šikmá inštalácia spôsobí zaseknutie, nesprávny prenos zaťaženia a predčasné opotrebovanie. Pre vodorovné zaťaženie alebo bočné obmedzenie by sa pevné vzpery, rúrkové pätky alebo tlmiče mali špecifikovať samostatne.

Akú maximálnu teplotu zvládnu vaše variabilné pružinové vešiaky?

Štandardné jednotky z uhlíkovej ocele s pružinami z legovanej ocele sú dimenzované na nepretržitú prevádzku do približne 200 °C. Pre potrubia s vyššou teplotou, ako sú vysokotlakové parné potrubia alebo prípojky kotlov, ponúkame vysokoteplotné pružinové materiály a izolované podperné konfigurácie. Pre správny výber materiálu kontaktujte náš technický tím s vašimi prevádzkovými podmienkami.

Poskytujete výpočty výberu pružín?

áno. Náš inžiniersky tím vám môže pomôcť s výberom pružiny, ak poskytnete veľkosť potrubia, prevádzkovú hmotnosť, veľkosť a smer tepelného posunu a akékoľvek požiadavky na špecifikáciu projektu. Môžeme tiež preskúmať existujúce plány podpory a odporučiť vhodnú variabilnú alebo stálu pružinovú podporu pre každé miesto.

Aká je dodacia lehota pre štandardné variabilné pružinové vešiaky?

Štandardné katalógové jednotky sa zvyčajne dodávajú do 10 až 20 pracovných dní v závislosti od veľkosti objednávky a aktuálneho výrobného zaťaženia. Vlastné povrchové úpravy, špeciálne pojazdy alebo konfigurácie z nehrdzavejúcej ocele môžu pridať niekoľko dní navyše. O urýchlenom doručení je možné diskutovať pri objednávke.

Aká dokumentácia je súčasťou objednávky?

Štandardná dodávka obsahuje baliaci zoznam a štítky produktu s číslom pružiny, nosnosťou a cestovnými údajmi. Správy o skúške materiálu (MTR), záznamy o kalibrácii zaťaženia pružiny a správy o rozmerových kontrolách môžu byť poskytnuté na požiadanie. Pre projekty, ktoré si to vyžadujú, je k dispozícii aj kontrola treťou stranou oprávnenými orgánmi.

Môžete dodať kompletné podperné zostavy rúr vrátane potrubných pätiek a svoriek?

Absolútne. Variabilné pružinové vešiaky dodávame ako samostatné jednotky alebo ako plne zmontované podperné súpravy vrátane potrubných svoriek, podpier potrubných pätiek, napínačov, závitových tyčí a konštrukčného spojovacieho materiálu. Predizolované podperné zostavy potrubia pre studené alebo kryogénne použitie sú tiež dostupné ako jeden balík pripravený na inštaláciu.
