Presné podpery s konštantnou pružinou pre veľké objemové potrubie s rovnomerným výstupom zaťaženia

Niektoré riadky trochu odpúšťajú. Rozdeľovač chladiacej vody zvládne 20% zmenu sily podpory bez toho, aby si to niekto všimol. Ale potom sú tu vedenia, ktoré nič neodpustia — vstupné potrubie parnej turbíny, dýzy reaktora, sacie potrubie kompresora, vedenie vysokoenergetického kotla. Na nich môže aj malá zmena vertikálnej sily spôsobiť, že príruba nebude vyrovnaná alebo dôjde k preťaženiu trysky. Vtedy prejdete z variabilnej podpory pruženia na konštantnú podporu pruženia. OTianshun, budujeme neustále pružinové podpery už 14 rokov a zistili sme, že každý projekt má aspoň niekoľko lokalít, kde sa o nich nedá rokovať.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

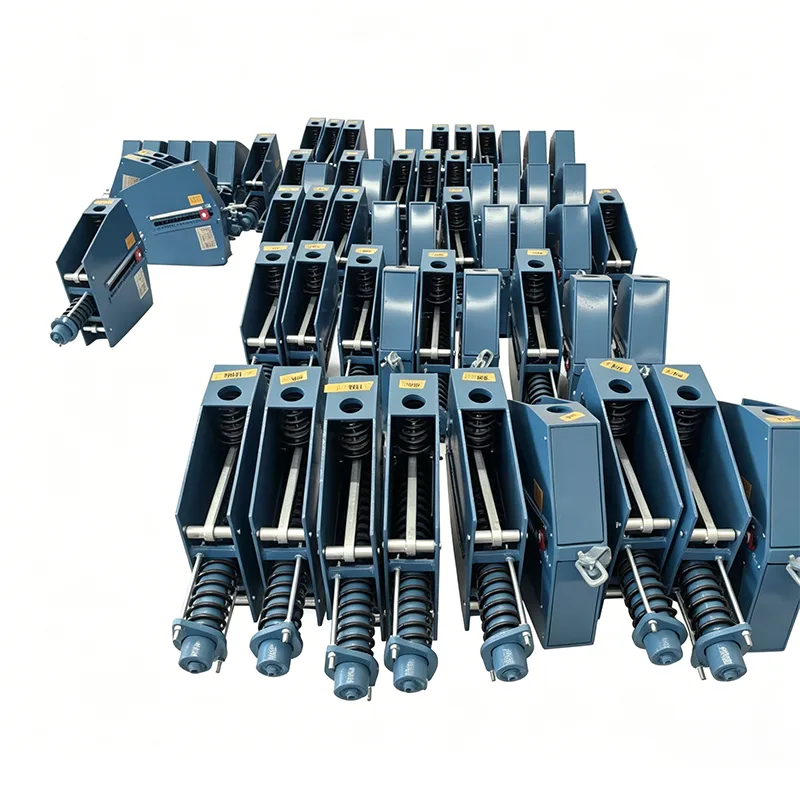

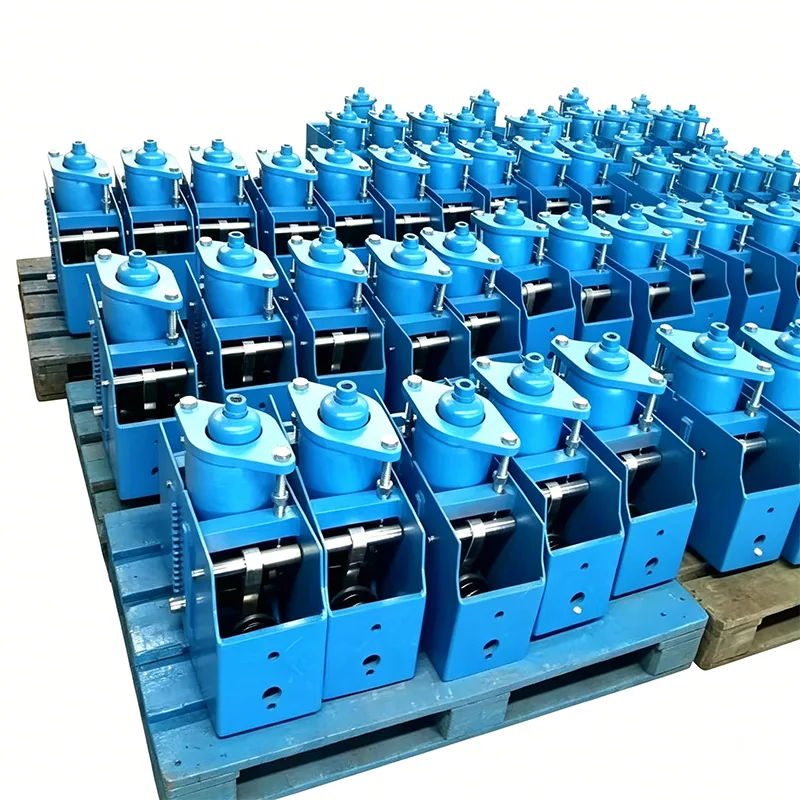

Mechanizmus vo vnútri stálej pružinovej podpory je navrhnutý tak, aby poskytoval takmer plochú podpornú silu v celom rozsahu zdvihu. Keď sa potrubie pohybuje nahor alebo nadol – niekedy o 200 mm, niekedy viac – zaťaženie podperného bodu zostáva v úzkom pásme, zvyčajne ± 5 % alebo lepšie. To je dosiahnuté prostredníctvom usporiadania páky a pružiny, často s kľukou alebo vačkovým mechanizmom, v závislosti od konštrukčnej série. Vyrábame horizontálne aj vertikálne typy rámov a vieme prispôsobiť montážnu a rozmerovú obálku tak, aby vyhovovala vašim existujúcim výkresom podpory potrubia.

Kde podpery s konštantnou pružinou zapadajú do podperného systému

Konštantná podpora pružiny nikdy nefunguje sama. Napríklad na vysokoteplotnom parnom potrubí zvyčajne uvidíte, že zostava konštantnej pružiny spolupracuje sfajkové topánkyktoré rozložia záťaž apodpery rúrktoré ovládajú bočné obmedzenie. Na nadzemných vedeniach je rovnaký mechanizmus konštantnej pružiny často zabudovaný do apružinový vešiakkonfigurácia - pružina je umiestnená v kryte namontovanom na vrchu a závesná tyč sa pripája k potrubiu pod ním. Keď vedenie vyžaduje tepelnú izoláciu k podpernému bodu, často spojíme konštantnú pružinu s predizolovanou podperou potrubia, aby bola izolácia nepretržitá a zabránilo sa tepelným stratám alebo kondenzácii na svorke. Napriek tomu, že samotná pružina je vysoko špecifickou súčasťou, celý systém funguje iba vtedy, ak sú priľahlé podpery správne navrhnuté.

Technické špecifikácie produktu

Normy, ktoré dodržiavame

ANSI/MSS SP-58 a SP-69 pre návrh a výrobu

ASME B31.3 pre aplikácie procesného potrubia

GB/T 17116

Vyrába sa aj podľa DIN, JIS alebo podľa špecifikácií klienta

Náš továrenský systém kvality je certifikovaný podľa ISO 9001:2015. K dispozícii je kontrola treťou stranou podľa požiadaviek ASME, API alebo PED.

Otázky, ktoré kladú klienti

Otázka 1: Ako zistím, či skutočne potrebujem stálu podporu pružiny alebo či postačí variabilná?

Skontrolujte si správu o napätí potrubia. Ak je prípustné kolísanie zaťaženia v tomto bode podpory pod 6-8% horúceho zaťaženia, ste v oblasti neustálej jari. Ak je limit zaťaženia trysky na pripojenom zariadení veľmi tesný, to isté. Ak máte pochybnosti, pošlite nám stresovú izometriu a my vám pomôžeme rozhodnúť sa – bezplatne.

Otázka 2: Dokážete zodpovedať rozmerom existujúcej podpory konštantnej pružiny, ktorú nahrádzame?

Áno, pravidelne vykonávame spätné inžinierstvo a vytvárame náhrady za starnúce jednotky. Pošlite nám staré údaje na typovom štítku, celkové rozmery a požiadavky na zaťaženie a cestu. Vyrobíme novú jednotku, ktorá bude zodpovedať rovnakému vzoru skrutiek a vyvýšeniam spojov.

Otázka 3: Akú najväčšiu konštantnú pružinovú podporu ste vytvorili?

Dodali sme jednotky s nosnosťou nad 40 metrických ton a rozsahom zdvihu 350 mm. Išlo o hrubostenné hlavné parné potrubie v elektrárni. V prípade potreby sa môžeme zväčšiť, ale v určitom bode má zmysel diskutovať o tom, či by nebolo praktickejšie viacero menších jednotiek alebo iné usporiadanie podpory.

Q4: Ako otestujete stálu pružinovú podporu pred odoslaním?

Jednotku namontujeme na testovací rám, nastavíme ju na špecifikované zaťaženie a niekoľkokrát s ňou prejdeme celým prejazdom pri zaznamenávaní zaťaženia na viacerých pozíciách. Kolísanie zaťaženia musí spadať do zaručeného tolerančného pásma, zvyčajne ± 5 %. Vykreslíme skutočnú krivku zaťaženia a priehybu a zahrnieme ju do protokolu o skúške. Cestovná váha je kalibrovaná a zaisťovacie kolíky sú nainštalované na prepravu.

Q5: Môžete ich postaviť z nehrdzavejúcej ocele pre pobrežné alebo korozívne prostredie?

áno. Vybudovali sme kompletné trvalé pružinové podpery z nehrdzavejúcej ocele 304 a 316 pre pobrežné plošiny a pobrežné terminály LNG. Ponúkame tiež špeciálne náterové systémy — morské nátery, vysokoteplotné základné nátery bohaté na zinok — v závislosti od prostredia inštalácie.

Otázka 6: Aký je čas potrebný na objednávku konštantnej podpory pružiny?

Vlastné zostavy konštantných pružín sa zvyčajne dodávajú do 35–45 dní od potvrdenia objednávky. Ak máte viacero jednotiek s rovnakými konštrukčnými parametrami, vieme vyrobiť sériovo a skrátiť harmonogram. Núdzové výmeny za jednu zlyhanú jednotku sa niekedy môžu urýchliť na 20 až 25 dní – porozprávajte sa s nami o vašej časovej osi.

Testovanie a dokumentácia

Konštantné pružinové podpery opúšťajú našu továreň s balíkom dokumentácie, ktorý obsahuje:

Protokol o zaťažovacej skúške s krivkou skutočnej záťaže a deformácie

Správa o rozmerovej kontrole

Materiálové certifikáty (EN 10204 3.1)

Záznamy o kvalifikácii postupu zvárania (ak je to potrebné)

Pokyny na inštaláciu a údržbu

Fotografie hotovej jednotky s viditeľným sériovým číslom

Môžeme tiež zabezpečiť nezávislú kontrolu treťou stranou počas testovania. SGS, BV a TÜV boli svedkami testov v našom zariadení v Yangzhou.

Prispôsobenie, ktoré riešime

Žiadne dve aplikácie s konštantnou pružinou nie sú úplne rovnaké. V priebehu rokov sme prispôsobili:

Orientácia rámu (na podlahu, na stenu, na strop, prevrátená)

Neštandardné dĺžky pojazdu a stupne zaťaženia

Dvojpružinové konštrukcie pre veľmi ťažké bremená v kompaktnom ráme

Zabudované hydraulické tlmenie pre seizmické alebo vysokovibračné miesta

Indikácia polohy s možnosťou diaľkového odčítania

Vysokoteplotné pružiny pre parovody pracujúce nad 450°C

Zabezpečíte zaťaženie potrubia a priestorové obmedzenia a my vytvoríme stálu podperu pružiny, ktorá sa presne zaskrutkuje.

Skutočné svetové poznámky od nášho inžinierskeho tímu

Niekoľko praktických bodov, ktoré sme sa naučili z projektov po celom svete:

Keď špecifikujete stálu oporu pružiny, skontrolujte aj nosnú oceľ. Samotná konštantná pružinová jednotka môže byť ťažká – niekedy aj cez tonu – a konštrukčný nosník, na ktorom sedí, to musí zvládnuť, plus zaťaženie potrubia.

Na prepravu vždy špecifikujte poistné kolíky. Bez nich sa pružina môže počas prepravy pohybovať a mierka sa môže posúvať. Naše špendlíky sú natreté jasnou červenou farbou, aby ich pracovníci pri inštalácii nemohli prehliadnuť.

Ak bude jednotka inštalovaná vonku v prašnom alebo piesočnatom prostredí, zvážte utesnené otočné puzdrá alebo mazacie armatúry. Nečistoty v pákovom mechanizme sú jednou z mála vecí, ktoré môžu spôsobiť zavesenie konštantnej pružiny.

Pri náhradných zákazkách si pred výrobou overte existujúci smer jazdy a dostupný priestor. Videli sme prípady, keď bola pôvodná jednotka natlačená v tesnom rohu a nová potrebovala trochu iný rám, aby sa zmestil.

Prečo Tianshun pre neustále pružinové podpory?

Konštantné pružinové podpery sú vysoko presným koncom sveta podpery rúr. Nemôžete si dovoliť mať jeden podvýkon, pretože pripojené zariadenia sú väčšinou to najdrahšie na pozemku. Tieto jednotky staviame s tým, že ich niekto uvedie do prevádzky o 3:00 ráno počas spúšťania závodu a musia pracovať prvýkrát.

Naše neustále pružinové podpory sú dnes v prevádzke v energetických blokoch s kombinovaným cyklom, rafinérskych surových jednotkách, chladiacich linkách krakovania etylénu a potrubí chladiaceho boxu LNG. Každý z nich bol vyrobený v našej vlastnej továrni v Yangzhou, záťažovo testovaný naším tímom a dodaný s úplnou dokumentáciou. Neprebaľujeme produkty niekoho iného – vyrábame ich sami.

Ak váš projekt zahŕňa konštantné pružinové podpery, pružinové závesy alebo predizolované potrubné pätky, pošlite nám svoj zoznam podpory alebo údaje o zaťažení. Vypracujeme cenovú ponuku priamo z výroby spolu s výberovým údajovým listom a harmonogramom dodania. Môžete tiež navštíviť našu výrobnú linku a vidieť, ako staviame a testujeme tieto jednotky predtým, ako opustia predajňu.
