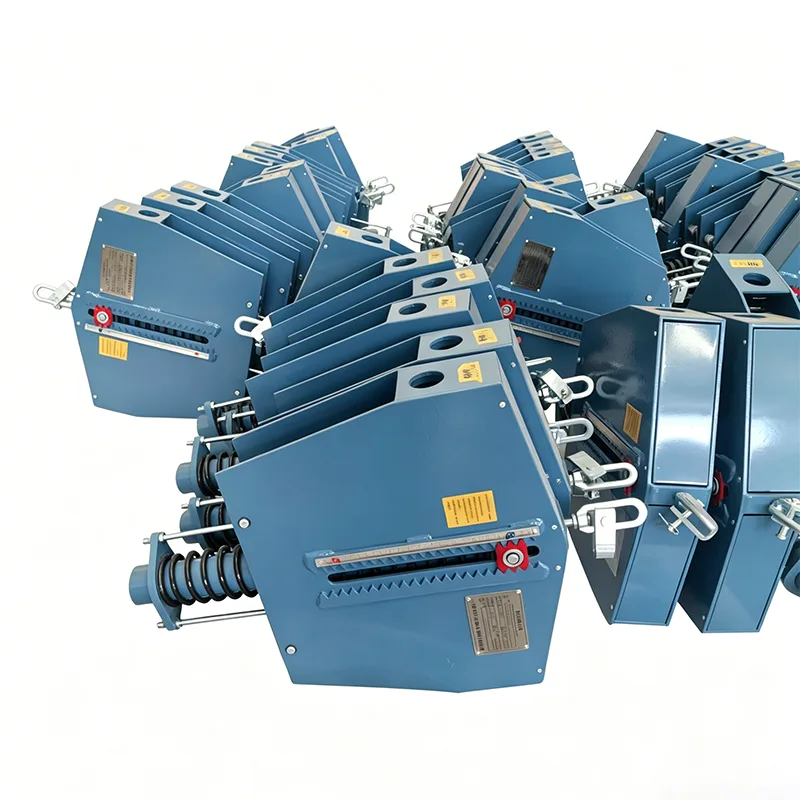

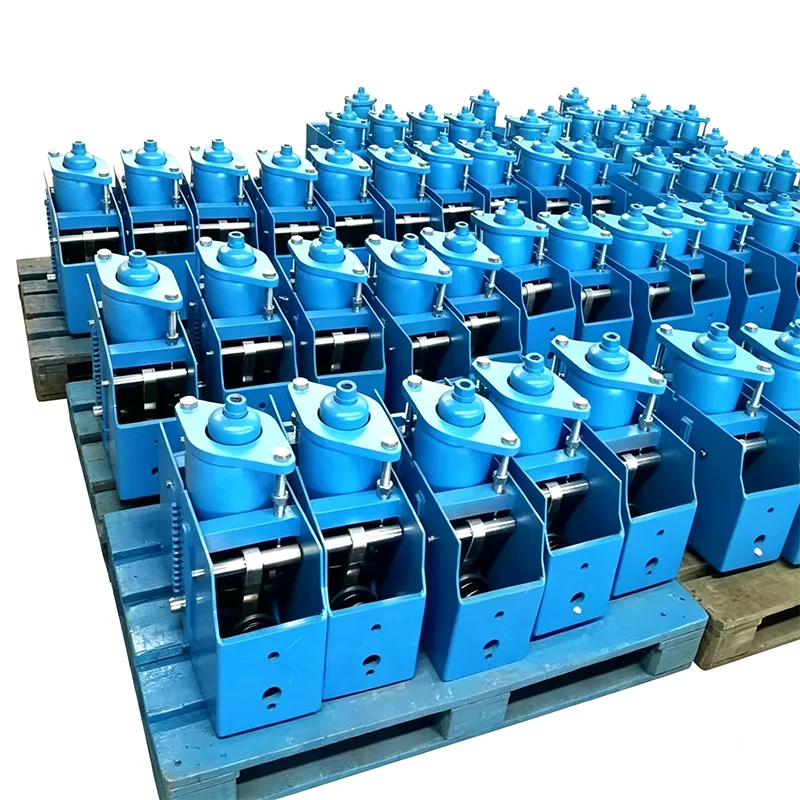

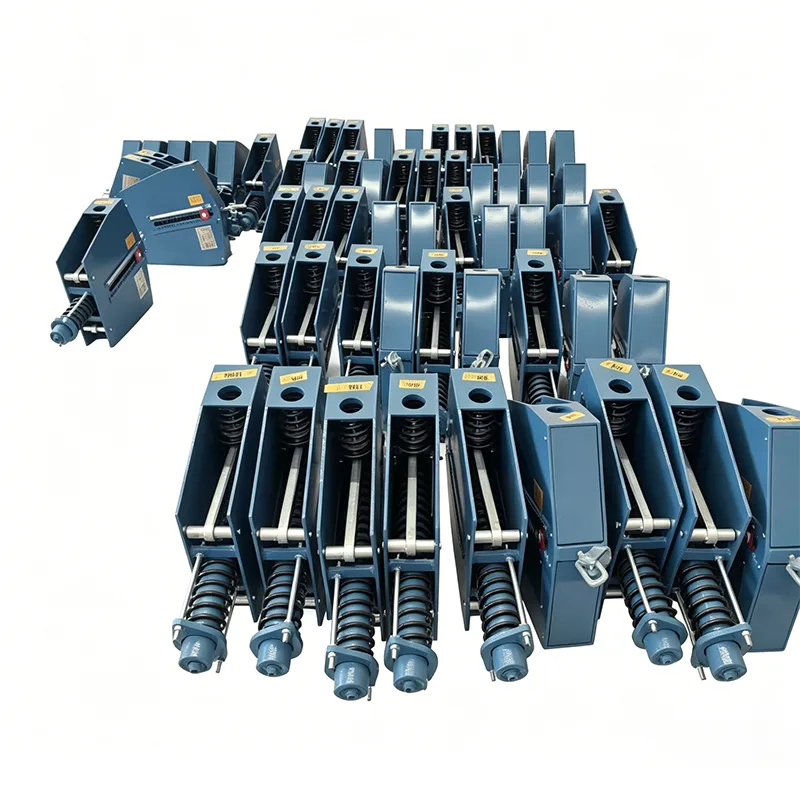

Neustála jarná podpora chemického závodu

Spoločnosť Yangzhou Tianshun Pipeline Technology, založená v roku 2012, má 14 rokov špecializovaných skúseností v oblasti výskumu, vývoja a výroby produktov na podporu priemyselných potrubí. Naša chemická továreň Constant Spring Support je základným produktom vyvinutý špeciálne pre charakteristiky chemického priemyslu kontinuálnej výroby a zložitých pracovných podmienok a slúžil desiatkam chemických priemyselných projektov po celom svete.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Hlavné funkcie a hodnota produktu

Potrubia chemických závodov generujú značný tepelný posun v dôsledku kolísania strednej teploty. Nosné zaťaženie bežných závesov sa mení s premiestnením, čo ľahko spôsobuje deformáciu potrubia, poškodenie pripojeného zariadenia a dokonca aj riziko úniku média.

Prostredníctvom mechanizmu vyrovnávania momentu pružiny, Chemical Plant Constant Spring Support poskytuje konzistentnú podpornú silu počas celého zdvihu tepelného posunu potrubia, čím úplne eliminuje dodatočné napätie spôsobené tepelnou expanziou a kontrakciou potrubia a zabezpečuje dlhodobú stabilnú prevádzku chemických potrubí.

Technické špecifikácie produktu

Tabuľka špecifikácií konštantných pružinových závesov	Príklad

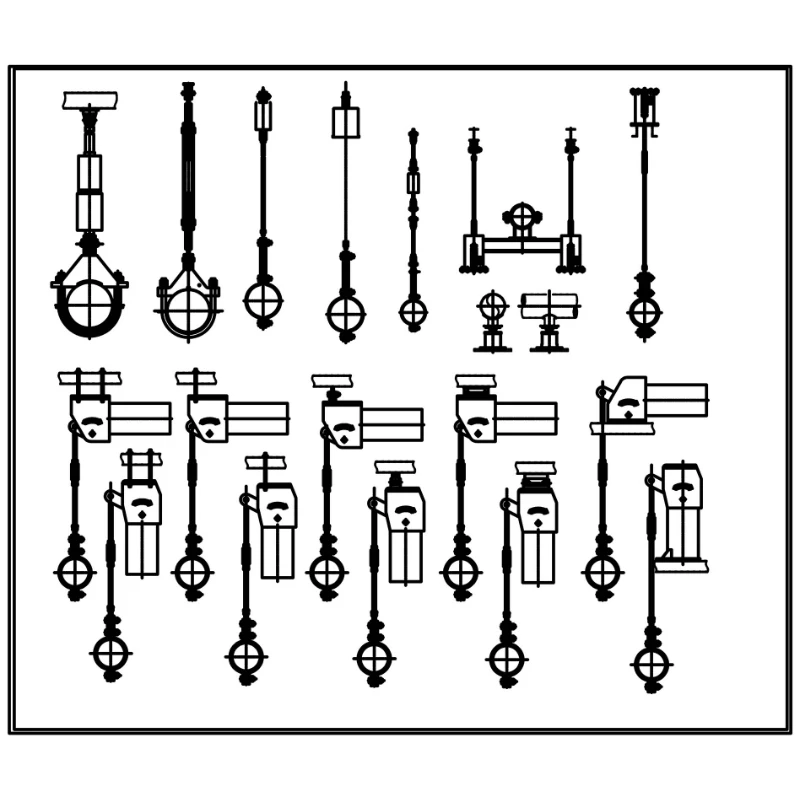

Model / Séria	PH, LH, CA, CS, TH
Kapacita zaťaženia (prevádzková)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Skutočné cestovanie	Až do 600 mm
Odchýlka zaťaženia (tolerancia)	±5 % (štandardná) / ±3 % (vysoká prec.)

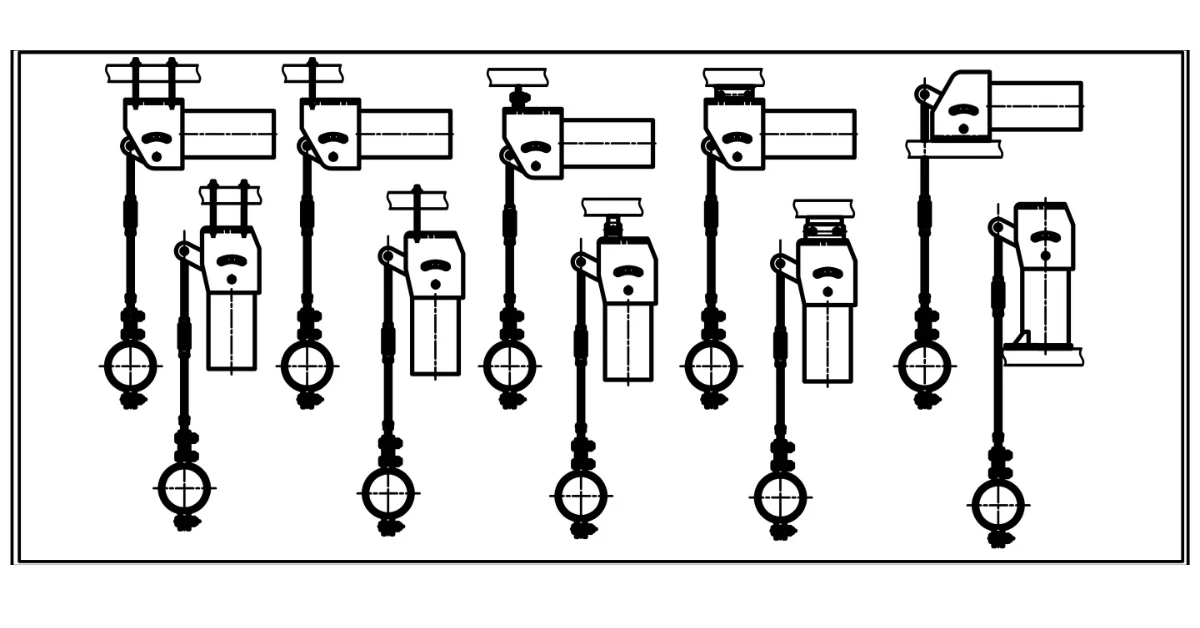

Inštalačná poloha	Horizontálne / Vertikálne
Dokončenie bývania	Žiarovo pozinkované / epoxidové
Prevádzková teplota	-20 °C až +80 °C (okolie)
Materiál pružinovej cievky	60Si2Mn / 50CrVA
Rozsah nastavenia zaťaženia	±10 % (úprava poľa)

Exkluzívne adaptačné výhody pre chemické scenáre

Produkt bol špeciálne optimalizovaný so zameraním na vlastnosti chemických závodov s vysokou koróziou, nepretržitou prevádzkou 24/7 a prísnymi bezpečnostnými požiadavkami:

▶  Prispôsobenie proti korózii: Prispôsobiteľné prostrediam korozívnych chemických závodov s prispôsobenými riešeniami vrátane krytov z nehrdzavejúcej ocele, silného antikorózneho náteru a pokovovania odolného voči kyselinám a zásadám

▶  Vysoká únavová pevnosť: Jadrové pružiny prechádzajú 10 000 únavovými testami pri plnom zdvihu, vhodné pre dlhodobú neprerušovanú prevádzku chemických zariadení

▶  Presné riadenie konštantnej sily: Odchýlka zaťaženia je prísne kontrolovaná v rozmedzí ±5 %, čím sa eliminuje únik rozhrania potrubia a poškodenie zariadenia spôsobené koncentráciou napätia

▶  Žiadne ladenie na mieste: vopred stlačené a kalibrované pred dodaním, priamo zdvíhané a inštalované na mieste bez sekundárneho nastavovania, čo znižuje prestoje projektu

Systém kontroly výroby a kvality (zabezpečenie profesionality)

Pred odoslaním každého produktu sa vykonáva komplexné interné testovanie

Pred odoslaním každý produkt prechádza kompletným vnútropodnikovým testovacím procesom. Tento proces zahŕňa rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT tam, kde je to vhodné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku. Dodávajú sa protokoly o skúške z výroby (FTR) a protokoly o skúške materiálu (MTR).

Objasnenie akreditácie treťou stranou

Interné testovanie nie je to isté ako testovanie treťou stranou akreditované ILAC. Ak sa vyžaduje testovanie svedkom tretej strany alebo laboratórne testovanie, môže sa poskytnúť ako samostatná voliteľná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne)

1. Testovanie materiálu

Táto služba zahŕňa analýzu chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a tvrdosti.

2. Zvárajte NDT

Dostupné metódy zahŕňajú testovanie magnetickými časticami (MT), testovanie prienikom tekutín (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Zahrnuté sú krivky zaťaženia a posunu.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Naše charakteristické výhody

Porovnanie s medzinárodným systémom podpory rúr LISEGA

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA.

Viac ako štandardný domáci dodávateľ

Na rozdiel od štandardných domácich výrobcov, ktorí poskytujú len samotný produkt, dodávame ku každej pružinovej jednotke krivku zaťaženia a posunu. Pomáhame tiež zabezpečiť testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Implementácia projektu a zabezpečenie služieb (autorita a dôveryhodnosť)

V priebehu 14 rokov bola naša neustála jarná podpora pre chemické závody nasadená v rafinériách, chemických parkoch a farmaceutických projektoch v Číne, juhovýchodnej Ázii, Európe a Južnej Amerike s dlhodobými opakovanými partnerstvami s viacerými dodávateľmi EPC:

▶  Všetky produkty sa dodávajú s kompletnými materiálovými certifikátmi a inšpekčnými správami, ktoré sú v súlade so špecifikáciami schválenia bezpečnosti chemického projektu

▶  Plná podpora životného cyklu: výpočet zaťaženia pred predajom, pokyny na inštaláciu na mieste a 24-hodinová technická reakcia po predaji

▶  Výrobná základňa Jiangsu obsahuje špecializované kanály logistiky chemických projektov, čo umožňuje zrýchlené dodanie urgentných objednávok

Informácie o spolupráci

Ak váš chemický projekt vyžaduje prispôsobenú stálu pružinovú podporu chemickej továrne alebo potrebuje úpravy dizajnu pre špeciálne pracovné podmienky, ako je vysoká teplota a silná korózia, kontaktujte priamo náš technický tím. Poskytneme kompletné riešenie výberu a cenovú ponuku.
