Pružinová podpora závesuhrá rozhodujúcu úlohu pri kontrole hmotnosti potrubia, tepelného pohybu a vibrácií v náročných priemyselných potrubných systémoch. Tianshun poskytuje skonštruované riešenia pružinových závesov s menovitým zaťažením od 10 N do 100 000 N a možnosťami posunutia až do 200 mm, ktoré podporujú aplikácie v energetických, petrochemických, LNG, rafinérskych, vykurovacích, farmaceutických a potravinárskych zariadeniach.
Správne zvolená podpera pružinového závesu umožňuje bezpečný pohyb potrubného systému pri zmenách prevádzkovej teploty pri zachovaní kontrolovanej vertikálnej podpory. Na rozdiel od pevných závesov dokážu pružinové systémy prispôsobiť tepelnú expanziu a kontrakciu, efektívnejšie rozložiť zaťaženie a pomôcť znížiť napätie prenášané na potrubia a pripojené zariadenia. Tianshun vyrába zostavy pružinových závesov s použitím pružinových ocelí, ako sú 60Si2MnA a 50CrVA, s možnosťami krytov z uhlíkovej ocele, ochranných náterov, prispôsobených spojov a požiadaviek na zaťaženie a posunutie špecifické pre daný projekt. Pochopenie štruktúry, princípu fungovania, špecifikácií, požiadaviek na testovanie a aplikačných podmienok je nevyhnutné pri výbere podpory pre priemyselné potrubie.
Obsah
Ako funguje podpera pružinového závesu?
Aké sú hlavné výkonnostné výhody?
Aké technické parametre by mali inžinieri skontrolovať?
Kde sa používajú pružinové podpery?
Variabilná vs. konštantná podpora pružiny
Ako sa testujú podpery pružinových závesov?
Ako by ste si mali vybrať správnu podporu?
Získajte prispôsobené riešenie pružinového závesu

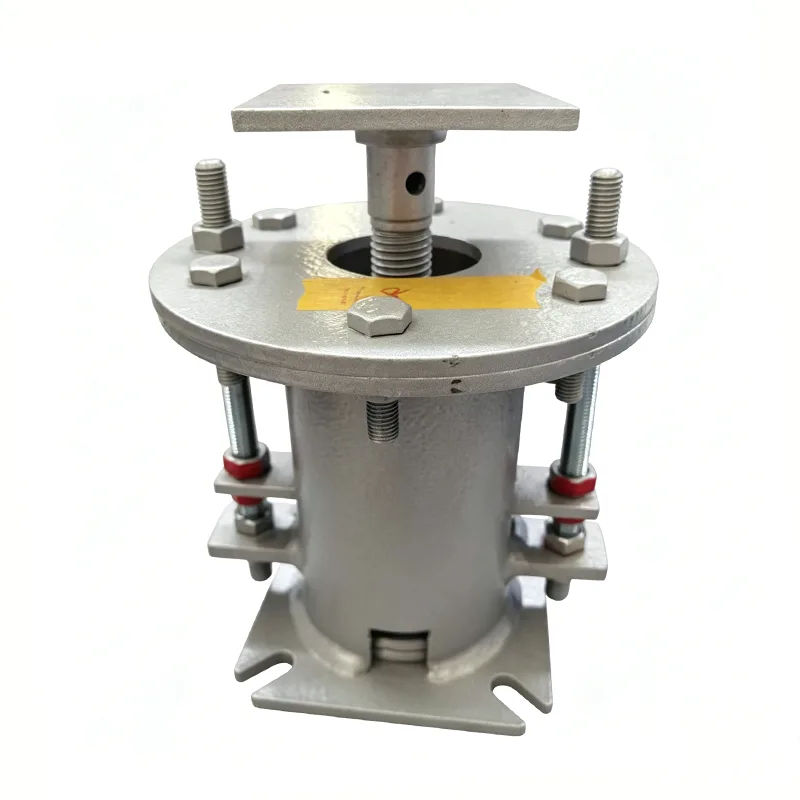

Čo je to pružinová podpera?
Pružinová podpera je mechanická podpera potrubia určená na prenášanie hmotnosti potrubia a zároveň umožňuje riadený vertikálny pohyb. Využíva elastické správanie pružiny na prispôsobenie sa pohybu generovanému teplotnými zmenami, prevádzkovým zaťažením a inými prevádzkovými podmienkami.
Keď sa procesné potrubie zahreje, môže sa roztiahnuť a pohybovať sa zo svojej studenej polohy. Keď sa ochladí, potrubie sa stiahne. Pevná podpera môže obmedziť tento pohyb a potenciálne vytvoriť dodatočné napätie potrubia. Správne navrhnutý pružinový záves poskytuje podpornú silu a zároveň umožňuje, aby sa potrubie pohybovalo v rámci určeného rozsahu pohybu.
Vďaka tomu sú podpery na báze pružiny obzvlášť užitočné pre parné potrubia, vysokoteplotné procesné potrubia, systémy na výrobu energie, petrochemické zariadenia, rafinérie a iné inštalácie, kde je potrebné brať do úvahy tepelný posun pri návrhu namáhania potrubia.
Pre projektantov by podpera nemala byť zvolená jednoducho podľa nominálnej veľkosti potrubia. Je potrebné vyhodnotiť prevádzkové zaťaženie, horúce a studené zaťaženie, očakávaný pohyb, smer inštalácie, teplotu, rozmery pripojenia a príslušné konštrukčné normy.
Ako funguje podpera pružinového závesu?
Základný princíp činnosti je jednoduchý: pružinová zostava vytvára riadenú opornú silu a zároveň umožňuje vertikálny posun potrubia.
- Zaťaženie potrubia sa prenáša:Vešiak prenáša časť hmotnosti potrubia a prevádzkového zaťaženia na nosnú konštrukciu.
- Zmeny teploty spôsobujú pohyb:Keď sa potrubie ohrieva alebo ochladzuje, tepelná expanzia alebo kontrakcia spôsobuje vertikálny pohyb.
- Jar odpovedá:Pružina sa stláča alebo vysúva podľa smeru a veľkosti pohybu.
- Pohyb zostáva pod kontrolou:Podpera sa prispôsobí navrhnutému posunu namiesto toho, aby tlačil rúru do pevnej polohy.
- Zaťaženie je rozdelené:Správny výber podpery pomáha predchádzať nadmernému lokalizovanému zaťaženiu podpier rúr a pripojených zariadení.
V praktickom dizajne potrubia funguje pružinový záves ako súčasť väčšieho nosného systému. Potrubné pätky, pevné podpery, vodidlá, kotvy a ďalšie komponenty môžu byť použité spoločne podľa analýzy napätia potrubia a požiadaviek projektu.
Aké sú hlavné komponenty?
Spoľahlivosť pružinového závesu závisí od interakcie medzi jeho pružinovou zostavou, krytom, nastavovacím mechanizmom a spojovacím hardvérom. Typická konfigurácia obsahuje nasledujúce komponenty:
| Komponent | Primárna funkcia | Typický materiál alebo vlastnosť |
|---|---|---|
| Montáž pružiny | Poskytuje kontrolovanú podpornú silu a prispôsobuje sa pohybu | Pružinová oceľ 60Si2MnA alebo 50CrVA |
| Bývanie | Chráni a umiestňuje zostavu pružiny | Uhlíková oceľ Q235B alebo Q345B |
| Nastavovacia skrutka | Umožňuje nastavenie zaťaženia a výšky počas inštalácie | Oceľová konštrukcia podľa projektu |
| Závesná tyč a príslušenstvo | Pripája podperu k potrubiu a konštrukcii | Vybrané podľa požiadaviek projektu |
| Indikátor posunu | Zobrazuje aktuálnu polohu pohybu | Jasne viditeľná kalibrovaná indikácia |
Rozmery pripojenia a príslušenstvo je možné prispôsobiť, ak štandardné konfigurácie nezodpovedajú podmienkam inštalácie. Toto je obzvlášť dôležité pre projekty modernizácie alebo zložité potrubné regály, kde je dostupný priestor na inštaláciu obmedzený.
Aké sú hlavné výkonnostné výhody?
Kompenzácia tepelného pohybu
Primárnou výhodou je schopnosť prispôsobiť sa vertikálnemu pohybu potrubia spôsobenému teplotnými zmenami. Štandardné konštrukcie pružinových závesov Tianshun môžu poskytnúť menovité možnosti posunutia 50, 80, 120, 150 a 200 mm, v závislosti od zvolenej konfigurácie.
Podpora riadenej záťaže
Priemyselné potrubia môžu byť počas prevádzky výrazne ťažšie kvôli procesným kvapalinám, izolácii a meniacim sa prevádzkovým podmienkam. Správne špecifikovaná zostava pružín pomáha udržiavať kontrolovanú podporu počas prevádzkového cyklu.
Znížený prenos vibrácií
Usporiadanie s pružinou môže pomôcť znížiť priamy prenos vibrácií potrubia na konštrukčné prvky. To môže byť cenné pri rotačných zariadeniach, parných systémoch, procesných zariadeniach a iných zariadeniach, kde je dôležitá kontrola vibrácií.
Flexibilita inštalácie
Nastavovacie mechanizmy umožňujú inštalatérom doladiť polohu podpery a zaťaženie počas inštalácie. To môže zjednodušiť zarovnanie poľa v porovnaní s úplne tuhým podperným usporiadaním.
Prispôsobivosť rôznym projektom
Zostavy pružinových závesov môžu byť navrhnuté podľa rôznych zaťažení, požiadaviek na prepravu, materiálov, typov pripojenia a podmienok prostredia. Tianshun tiež poskytuje prispôsobené riešenia pre špeciálne požiadavky na zaťaženie, výtlak, teplotu a pripojenie.
Aké technické parametre by mali inžinieri skontrolovať?
Pred objednaním pružinového závesu by mali inžinieri určiť skutočné prevádzkové podmienky a nie vyberať jednotku iba podľa priemeru potrubia. Nasledujúce špecifikácie sú obzvlášť dôležité:
| Parameter | Referenčný rozsah Tianshun | Prečo na tom záleží |
|---|---|---|
| Pracovné zaťaženie | 10 N – 100 000 N | Určuje požadovanú nosnú kapacitu |
| Menovitý posun | 50 – 200 mm | Musí sa prispôsobiť očakávanému pohybu potrubia |
| Prevádzková teplota | -20 °C až +450 °C | Ovplyvňuje výber materiálu a pružiny |
| Pružinový materiál | 60Si2MnA / 50CrVA | Podporuje mechanický a únavový výkon |
| Materiál na bývanie | Q235B / Q345B | Poskytuje štrukturálnu ochranu a podporu |
| Povrchová úprava | Epoxidový náter bohatý na zinok / žiarové zinkovanie | Zlepšuje ochranu proti korózii |
| Platné normy | ANSI/HG 20644, GB/T 17116, DIN 2545 | Pomáha zosúladiť produkt so špecifikáciami projektu |
Pre medzinárodné projekty EPC môžu inžinieri špecifikovať aj špecifické projektové štandardy, materiálové certifikáty, požiadavky na inšpekciu alebo svedectvo treťou stranou. Tieto požiadavky by mali byť potvrdené pred začatím výroby.
Kde sa používajú pružinové podpery?
Pružinové podpery sú vhodné pre priemyselné potrubia, kde podpera zaťaženia musí koexistovať s riadeným tepelným pohybom. Bežné aplikácie zahŕňajú:
- Parné a vodné potrubie tepelnej elektrárne
- Pomocné potrubné systémy jadrovej elektrárne
- Petrochemické procesné potrubia
- Potrubie pece a kolóny ropnej rafinérie
- LNG a LPG terminálové potrubia
- Mestské siete ústredného kúrenia
- Potrubie farmaceutického procesu
- Sanitárne potrubie na spracovanie potravín
- Vysokoteplotné a vysokotlakové parné vedenia
Pre chemické a petrochemické zariadenia môže byť ochrana povrchu a výber materiálu obzvlášť dôležité, pretože podpera môže byť vystavená vlhkosti, korozívnej atmosfére alebo náročným prevádzkovým teplotám.
Variabilná verzus konštantná pružinová podpora: Aký je rozdiel?
Jedným z najdôležitejších rozhodnutí pri návrhu podpory potrubia je, či aplikácia vyžaduje variabilnú alebo konštantnú konfiguráciu pružín.
| Porovnanie | Variabilná podpora pružiny | Neustála podpora pružiny |
|---|---|---|
| Podporná sila | Mení sa pohybom pružiny | Navrhnuté tak, aby zostali približne konštantné |
| Typické použitie | Mierny tepelný pohyb | Veľký pohyb alebo prísne požiadavky na zmenu zaťaženia |
| Zváženie dizajnu | Prípustné kolísanie zaťaženia | Stálosť zaťaženia počas jazdy |
| Typická aplikácia | Všeobecné procesné a úžitkové potrubie | Hlavné pripojenia pary a citlivých zariadení |
Variabilná podpora pružiny môže byť vhodná tam, kde zmena podpernej sily zostáva prijateľná v rámci konštrukcie napätia potrubia. Konštantné usporiadanie pružín možno zvážiť tam, kde má pripojené zariadenie užšie prípustné zmeny zaťaženia alebo kde sa očakáva podstatný vertikálny pohyb.
Správna voľba by mala byť založená na projektovej analýze napätia potrubia, podmienkach zaťaženia za tepla a za studena, smere pohybu a obmedzeniach trysiek zariadenia.
Ako sa testujú podpery pružinových závesov?
Zabezpečenie kvality je obzvlášť dôležité, pretože pružinový záves je nosným prvkom. Testovanie by malo overiť nielen vonkajšie rozmery, ale aj stav materiálu, výkon pružiny, správanie pri zaťažení a ochranný náter.
Typické kontrolné a testovacie činnosti zahŕňajú:
- Vizuálna a rozmerová kontrola
- Pozitívna identifikácia materiálu (PMI), ak sa vyžaduje
- Testovanie tvrdosti
- Testovanie magnetickými časticami alebo testovanie prieniku tekutín tam, kde je to možné
- Pružinová záťažová skúška
- Overenie krivky zaťaženia a posunu
- Kontrola hrúbky povlaku
- Záverečná kontrola montáže
Pre príslušné objednávky je možné dodať protokoly o výrobnom teste a protokoly o teste materiálu. Pre projekty vyžadujúce dodatočné overenie je možné podľa požiadaviek zmluvy zabezpečiť aj kontrolu treťou stranou, testovanie svedkom, testovanie materiálu, zvarové NDT alebo kontrolu pred odoslaním.
Ako by ste si mali vybrať správnu podperu pružinového závesu?
Správny výber začína technickými údajmi. Užitočný balík špecifikácií by mal obsahovať nasledujúce informácie:
- Veľkosť a konfigurácia potrubia
- Prevádzkové a inštalované záťaže
- Podmienky zaťaženia za tepla a za studena
- Očakávaný vertikálny posun
- Smer pohybu
- Prevádzková a návrhová teplota
- Požadované usporiadanie montáže
- Rozmery pripojenia
- Požiadavky na materiál a náter
- Použiteľné konštrukčné a kontrolné normy
Pre komplexné systémy môže dodanie izometrického namáhania potrubia alebo príslušného plánu podpory výrazne zlepšiť presnosť výberu závesu. Inžinieri potom môžu vyhodnotiť, či je vhodná variabilná pružina, konštantná pružina alebo iné usporiadanie podpory.
Ak sú štandardné rozmery nevhodné, prispôsobené riešenia pružinových závesov môžu zahŕňať špeciálne nosnosti, neštandardné pripojenia, prispôsobené inštalačné rozmery, materiály odolné voči korózii a návrhy pre prostredia s vysokou alebo nízkou teplotou.
Často kladené otázky o podpore pružinového závesu
1. Aký je hlavný účel podpery pružinového závesu?
Jeho hlavným účelom je podporovať zaťaženie potrubia a zároveň umožniť riadený vertikálny pohyb spôsobený tepelnou rozťažnosťou a kontrakciou. Môže tiež pomôcť znížiť prenos vibrácií a udržiavať stabilnejší stav podpory počas prevádzky.
2. Aký rozsah zaťaženia zvládnu podpery pružinových závesov Tianshun?
Referenčný štandardný sortiment zahŕňa pracovné zaťaženie od 10 N do 100 000 N. Skutočný výber závisí od prevádzkových podmienok potrubia, požiadaviek na zaťaženie, zdvihu a projektových údajov.
3. Aký veľký posun dokáže pružinový záves pojať?
Štandardné možnosti menovitého posunu zahŕňajú 50 mm, 80 mm, 120 mm, 150 mm a 200 mm. Prispôsobené cestovné požiadavky možno vyhodnotiť podľa skutočného pohybu potrubia.
4. Aké materiály sa bežne používajú na zostavu pružiny?
Bežné pružinové materiály zahŕňajú 60Si2MnA a 50CrVA. Materiály krytu môžu zahŕňať uhlíkovú oceľ Q235B a Q345B, zatiaľ čo povrchová úprava môže používať epoxidové povlaky bohaté na zinok alebo žiarové zinkovanie.
5. Kedy treba uvažovať o stálej podpore pružiny?
Konštantná podpora pružiny môže byť uvažovaná, keď potrubie prechádza podstatným vertikálnym pohybom alebo keď pripojené zariadenie vyžaduje, aby sila podpery zostala približne konštantná počas projektovaného pohybu. Konečný výber by mal nasledovať po analýze napätia potrubia a projektových požiadavkách.
6. Je možné prispôsobiť podpery pružinových závesov?
áno. Prispôsobenie môže pokrývať požiadavky na zaťaženie a posun, výber materiálu, typy pripojenia, inštalačné rozmery, podmienky prostredia a ďalšie požiadavky špecifické pre daný projekt.
Získajte prispôsobené riešenie pružinového závesu
Spoľahlivý systém podpory pružín začína presnými technickými údajmi, vhodným výberom materiálu, kontrolovanou výrobou a zdokumentovaným testovaním. Tianshun kombinuje skúsenosti s výrobou pružinovej podpory s prispôsobenými inžinierskymi službami pre priemyselné potrubné aplikácie. Ak plánujete energetický, petrochemický, rafinérsky, LNG, vykurovací, farmaceutický alebo iný potrubný projekt, podeľte sa o svoje zaťaženie, výtlak, teplotu, pripojenie a požiadavky na množstvo s technickým tímom. Zistite viac o Tianshun Spring Hanger Support alebokontaktujte násza odporúčanie a cenovú ponuku pre konkrétny projekt.
