Variabilná pružinová podpora pre potrubieje základnou súčasťou priemyselných potrubných systémov, ktoré zažívajú vertikálny pohyb spôsobený tepelnou rozťažnosťou, kontrakciou, vibráciami alebo meniacimi sa prevádzkovými podmienkami.Tianshunvyrába štandardizované a prispôsobené riešenia podpory pružín, ktoré sú navrhnuté tak, aby vyrovnávali zaťaženie potrubí, prispôsobili sa riadenému premiestňovaniu a pomáhali chrániť pripojené zariadenia v náročných aplikáciách, ako sú elektrárne, petrochemické zariadenia, ropné a plynárenské systémy a projekty na úpravu vody.
A properly engineered pipe support system must do more than carry the static weight of a pipeline. Priemyselné potrubia sa môžu pohybovať pri zmene teplôt a prevádzkových podmienok, čím vznikajú dodatočné sily na podperách, dýzach zariadení, ventiloch, prírubách a konštrukčných spojoch. Variabilná podpora pružín pre potrubie využíva elastické charakteristiky pružiny na zabezpečenie nepretržitej podpory a zároveň umožňuje kontrolovaný vertikálny pohyb. Tento článok vysvetľuje jeho pracovný princíp, kľúčové komponenty, technické špecifikácie, aplikácie, faktory výberu a výrobné úvahy, čo pomáha inžinierom a priemyselným nákupcom pochopiť, kedy je variabilná podpora pružín vhodným riešením.
Obsah
- Čo je to variabilná pružinová podpora pre potrubie?
- Prečo je potrebná variabilná podpora pružiny?
- Ako funguje variabilná pružinová podpora?
- Aké sú kľúčové technické špecifikácie?
- Aké sú hlavné komponenty?
- Aké sú hlavné výhody?
- Kde sa používa variabilná podpora pružiny?
- Ako by ste si mali vybrať správnu pružinovú podporu?
- Prečo záleží na kvalite výroby?
- Ako sa porovnáva s inými podperami potrubí?
- Často kladené otázky
- Záver

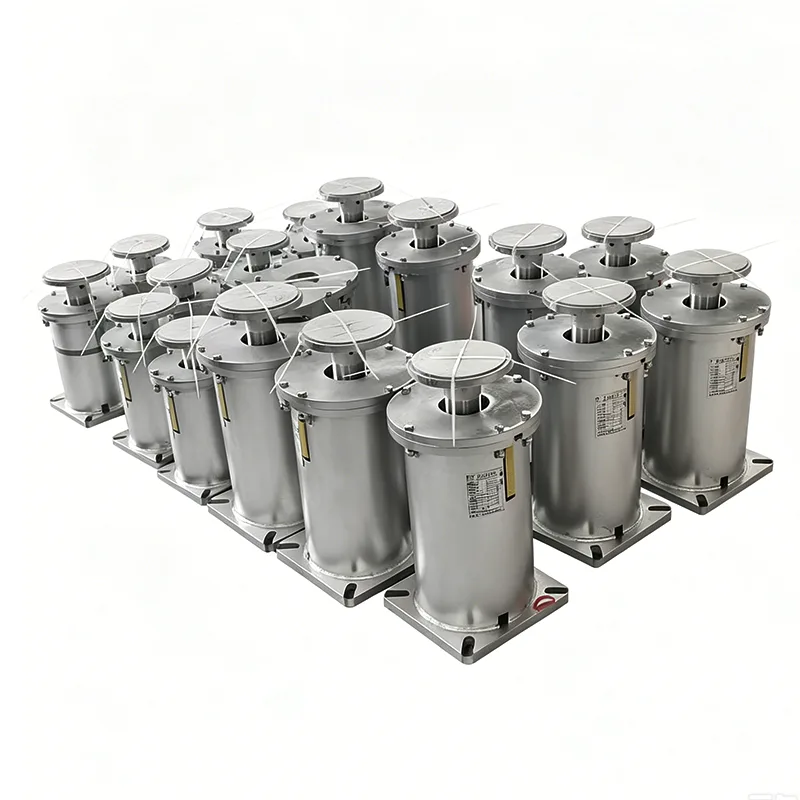

Čo je to variabilná pružinová podpora pre potrubie?
Variabilná pružinová podpera pre potrubie je elastická mechanická podpera navrhnutá na prenášanie hmotnosti potrubia pri prispôsobení sa vertikálnemu posunu. Namiesto úplného obmedzovania pohybu potrubia využíva pružinový mechanizmus na zabezpečenie podpornej sily, ktorá sa mení podľa vychýlenia pružiny.
Tento dizajn je obzvlášť užitočný pre priemyselné potrubia vystavené teplotným výkyvom. Napríklad parné potrubie sa môže pohybovať vertikálne, keď sa počas prevádzky zahrieva a po vypnutí sa zmršťuje. Pevná podpera môže obmedziť tento pohyb a preniesť nežiaduce sily na potrubný systém. Variabilná podpora pružín poskytuje riadenú flexibilitu pri zachovaní požadovaného zaťaženia.
Tianshun vyrába produkty na podporu potrubí od roku 2012 a uvádza, že dodáva viac ako 800 000 súprav pre priemyselné projekty po celom svete. Rozsah variabilnej podpory pružín zahŕňa viaceré konfigurácie, nosnosti, možnosti pojazdu a prispôsobené riešenia pre rôzne technické požiadavky.
Prečo je potrebná variabilná podpora pružiny?
Potrubné inžinierstvo zahŕňa rovnováhu medzi štrukturálnou podporou a riadeným pohybom. Potrubie musí zostať primerane podopreté bez vytvárania nadmerného sekundárneho napätia pri zmene jeho polohy počas prevádzky.
- Tepelný pohyb:Prispôsobuje sa riadenému vertikálnemu posunu spôsobenému ohrevom a chladením.
- Rozloženie zaťaženia:Udržuje nepretržitú podporu pre potrubia a súvisiace komponenty.
- Zvládanie stresu:Pomáha znižovať nadmerné sily prenášané na pripojené zariadenia.
- Ovládanie vibrácií:Poskytuje pružný podporný mechanizmus pre ovládanie potrubných systémov.
- Ochrana zariadenia:Pomáha znižovať nežiaduce zaťaženie okolo citlivých trysiek, prírub a spojov.
- Inžinierska flexibilita:Podľa podmienok inštalácie je možné zvoliť rôzne konfigurácie.
Správny výber by mal byť založený skôr na skutočných technických parametroch než na samotnom priemere potrubia. Hmotnosť potrubia, prevádzková teplota, vertikálny posun, montážna poloha a dostupný konštrukčný priestor ovplyvňujú výber podpery.
Ako funguje variabilná pružinová podpora?
Základný princíp činnosti je založený na elastickom správaní pružiny. Pri vertikálnom pohybe potrubia sa pružina vychýli a zodpovedajúcim spôsobom sa zmení jej nosná sila. To umožňuje podpere sledovať pohyb potrubia a zároveň pokračovať v prenášaní nákladu.
Keď sa podoprené potrubie pohybuje nadol, pružina sa ďalej stláča a jej nosná sila sa zvyšuje. Keď sa potrubie pohybuje nahor, stlačenie pružiny sa zníži a podperná sila sa zníži. Výsledná zmena zaťaženia je riadená v rámci navrhnutého prevádzkového rozsahu.
Táto charakteristika robí variabilné pružinové podpery vhodnými pre systémy, kde sa očakáva vertikálny tepelný pohyb, ale je prijateľná určitá miera kolísania zaťaženia. Pre aplikácie vyžadujúce extrémne nízke kolísanie podpornej sily v rámci veľkého rozsahu zdvihu môžu inžinieri namiesto toho zvážiť konštantnú podporu pružiny.
Aké sú kľúčové technické špecifikácie?
Technické špecifikácie by mali zodpovedať skutočnému dizajnu potrubia. Tianshun poskytuje viacero konfigurácií určených na pokrytie rôznych priemyselných prevádzkových podmienok.
| Špecifikácia | Typický rozsah alebo možnosť | Inžiniersky účel |
|---|---|---|
| Konfigurácia podpory | Typ A, B, C, D, E, F, G | Poskytuje flexibilitu inštalácie |
| Veľkosť pružiny | č. 0 – č. 22 | Zodpovedá rôznym požiadavkám na zaťaženie |
| Cestovný rozsah | 30, 60, 90, 120, 180 mm | Prispôsobí sa rôznym vertikálnym pohybom |
| Prevádzkové zaťaženie | 0,2–400 kN | Podporuje rôzne zaťaženie potrubia |
| Smer pohybu | Nahor/nadol | Zodpovedá očakávanému tepelnému posunu |
| Variabilita zaťaženia | ≤ 25 % štandardu | Ovláda zmeny podpornej sily |
| Materiál na bývanie | Uhlíková oceľ Q235/Q355 | Poskytuje štrukturálnu pevnosť |
| Povrchová úprava | Žiarovo pozinkované / lakované | Zlepšuje odolnosť voči životnému prostrediu |
Pretože sa prevádzkové podmienky líšia od jedného projektu k druhému, tieto hodnoty by sa mali považovať skôr za referenčné pri výbere než za náhradu za technické výpočty špecifické pre daný projekt.
Aké sú hlavné komponenty?
Variabilná pružinová podpera bežne kombinuje niekoľko mechanických komponentov do jednej riadenej podpernej zostavy. Každá časť prispieva k spoľahlivej prevádzke a inštalácii.
- špirálová pružina:Primárny elastický prvok, ktorý vytvára podpornú silu.
- Horné a spodné spojovacie dosky:Spojte podperu so zostavou potrubia a konštrukčnými prvkami.
- Indikátor zaťaženia:Poskytuje informácie o polohe pružiny, zaťažení alebo posunutí.
- Uzamykacie zariadenie:Pomáha zaistiť pružinu počas prepravy, inštalácie a uvedenia do prevádzky.
- Ochranné puzdro:Pomáha chrániť pružinový mechanizmus pred prachom, dažďovou vodou a nečistotami z prostredia.
Pri náročných priemyselných projektoch by mal výber komponentov zvážiť prevádzkovú teplotu, vystavenie korózii, podmienky zaťaženia, požiadavky na údržbu a prostredie inštalácie.
Aké sú hlavné výhody?
Hlavnou výhodou variabilnej podpory pružín pre potrubie je jej schopnosť kombinovať podporu zaťaženia s riadeným vertikálnym pohybom. Vďaka tomu je praktickou voľbou pre mnohé tepelne aktívne potrubné systémy.
- Riadený tepelný posun:Pružinový mechanizmus sleduje vertikálny pohyb potrubia bez úplného obmedzenia potrubia.
- Predvídateľné kolísanie zaťaženia:Podperná sila sa mení podľa priehybu pružiny v projektovanom rozsahu.
- Široký výber špecifikácií:Rôzne veľkosti pružín a rozsahy zdvihu umožňujú inžinierom prispôsobiť kapacitu podpory požiadavkám projektu.
- Flexibilná inštalácia:Viacnásobné konfigurácie podpery sa môžu prispôsobiť rôznym konštrukčným usporiadaniam.
- Pohodlná údržba:Modulárne komponenty môžu zjednodušiť kontrolu, výmenu a servis.
- Prispôsobenie:Pri neštandardných projektoch je možné zvážiť špeciálne požiadavky na zaťaženie, posun, materiál alebo rozmery.
Kde sa používa variabilná podpora pružiny?
Variabilné pružinové podpery sa bežne zvažujú pre priemyselné potrubné systémy, kde počas normálnej prevádzky dochádza k vertikálnemu pohybu. Typické aplikácie zahŕňajú:
- Potrubie pary a napájacej vody v tepelných elektrárňach
- Kondenzát a pomocné potrubné systémy
- Petrochemické procesné potrubia
- Spojovacie potrubia výmenníkov tepla
- Systémy prepravy ropy a plynu
- Kompresorové stanice zemného plynu a ventilové komory
- Siete ústredného kúrenia
- Zariadenia na čistenie vody a odpadových vôd
- Lodné a pobrežné potrubné systémy
Napríklad vo vysokoteplotnej výrobnej linke môže opakované zahrievanie a chladenie spôsobiť zmenu výšky potrubia. Správne zvolené pružinové podpery dokážu prispôsobiť tento pohyb pri zachovaní podpory potrubia počas celého prevádzkového cyklu.
Ako by ste si mali vybrať správnu pružinovú podporu?
Správny výber začína presnými údajmi o projekte. Nákup pružinovej podpery len na základe menovitej veľkosti potrubia môže viesť k nevhodnej nosnosti alebo rozsahu zdvihu.
Inžinieri a nákupcovia by si pred vyžiadaním cenovej ponuky mali pripraviť nasledujúce informácie:
- Prevádzkové zaťaženie potrubia
- Inštalované alebo studené zaťaženie
- Prevádzkové alebo horúce zaťaženie
- Očakávaný vertikálny posun
- Smer pohybu
- Prevádzková teplota
- Hmotnosť potrubia a izolácie
- Miesto inštalácie a dostupný priestor
- Potrebný materiál a povrchová úprava
- Platné projektové normy a dokumentácia
Poskytnutie úplných informácií umožňuje profesionálnemu dodávateľovi podpory variabilnej pružiny odporučiť vhodnú konfiguráciu a vyhnúť sa zbytočnému prepracovaniu počas inštalácie.
Prečo záleží na kvalite výroby?
Výkon podpery pružiny do značnej miery závisí od presnosti pružiny, kvality materiálu, rozmerovej konzistencie, kalibrácie zaťaženia a kvality montáže. Výrobné kontroly sú preto dôležité, keď sa podpora stane súčasťou kritického priemyselného potrubného systému.
Tianshun uvádza, že jeho výrobný proces zahŕňa kontrolu surovín, CNC výrobu pružín, testovanie výkonu pružín, kontrolu rozmerov hotového výrobku, kalibráciu zaťaženia a kontrolu pred dodaním. Jej systém manažérstva kvality je certifikovaný ISO 9001:2015, pričom spoločnosť uvádza, že jej produkty spĺňajú medzinárodné normy vrátane požiadaviek CE a API.
Pri veľkých priemyselných objednávkach by kupujúci mali zvážiť aj to, či výrobca môže poskytnúť príslušné záznamy o kontrole, údaje o náklade, materiálovú dokumentáciu, informácie o rozmeroch a technickú podporu. Vďaka týmto dokumentom bude inštalácia, uvedenie do prevádzky a budúca údržba sledovateľnejšie.
Ako sa porovnáva s inými podperami potrubí?
Variabilné pružinové podpery nie sú určené na nahradenie každého typu podpery potrubia. Vhodné riešenie závisí od množstva pohybu potrubia a prijateľnej zmeny podpernej sily.
| Porovnávací faktor | Variabilná podpora pružiny | Pevná podpora potrubia | Neustála podpora pružiny |
|---|---|---|---|
| Vertikálny pohyb | Umožňuje kontrolovaný pohyb | Vo všeobecnosti obmedzuje pohyb | Umožní väčší pohyb |
| Variácia zaťaženia | Mierne | V podmienkach obmedzenia sa môže prudko zmeniť | Veľmi nízka |
| Typická aplikácia | Všeobecný tepelný posun | Minimálny posun | Veľký objem alebo citlivé systémy |
| Štrukturálna zložitosť | Stredná | Nízka | Vyššie |
| Úroveň nákladov | Stredná | Vo všeobecnosti nižšie | Všeobecne vyššie |
Kľúčovým rozdielom je vzťah medzi pohybom a podpornou silou. Variabilná podpora pružín umožňuje zmenu podpornej sily v definovanom rozsahu, zatiaľ čo konštantná podpora pružín je navrhnutá tak, aby udržala oveľa konzistentnejšiu podpornú silu v celom svojom rozsahu pohybu.
Často kladené otázky
Aká je hlavná funkcia podpery variabilnej pružiny pre potrubie?
Jeho hlavnou funkciou je podporovať zaťaženie potrubia a zároveň umožniť riadený vertikálny pohyb spôsobený tepelnou rozťažnosťou, kontrakciou, vibráciami alebo meniacimi sa prevádzkovými podmienkami.
Kedy by sa mala namiesto pevnej podpery použiť variabilná pružinová podpera?
Ak sa potrubie musí počas prevádzky pohybovať vertikálne, malo by sa zvážiť použitie variabilnej pružinovej podpory. Pevná podpera je vo všeobecnosti vhodnejšia tam, kde je pohyb minimálny a obmedzenie je prijateľné.
Aký je rozdiel medzi variabilnými a konštantnými pružinovými podperami?
Variabilná podpora pružiny mení svoju podpornú silu, keď sa pružina vychyľuje. Konštantná podpora pružiny je navrhnutá tak, aby udržiavala takmer konštantnú podpornú silu v celom svojom špecifikovanom rozsahu zdvihu, čo je užitočné pre aplikácie, kde sa musia minimalizovať zmeny zaťaženia.
Aké informácie sú potrebné pri objednávaní variabilnej podpery pružín?
Dôležité informácie zvyčajne zahŕňajú prevádzkové zaťaženie, studené zaťaženie, horúce zaťaženie, vertikálny posun, smer pohybu, prevádzkovú teplotu, podmienky inštalácie, dostupný priestor, požiadavky na materiál a príslušné technické normy.
Môže Tianshun poskytnúť prispôsobené riešenia podpory pružín?
áno. Tianshun poskytuje štandardizované produkty, ako aj prispôsobené riešenia pre špeciálne nosnosti, cestovné požiadavky, rozmery, inštalačné obmedzenia, materiály a požiadavky na povrchovú úpravu.
Záver
A správne vybranéVariabilná pružinová podpora pre potrubiecan provide a practical balance between pipeline load support and controlled thermal movement. Umožnením vertikálneho posunu pri zachovaní predvídateľnej podpornej sily môže pomôcť zvládnuť namáhanie potrubia a chrániť pripojené zariadenia v oblasti výroby energie, petrochemického priemyslu, ropy a plynu, úpravy vody a iných priemyselných aplikácií. Najvhodnejší model by sa mal vždy vybrať podľa skutočného zaťaženia, výtlaku, teploty, inštalácie a konštrukčných požiadaviek. So štandardizovanými konfiguráciami, možnosťami prispôsobenia, postupmi kontroly kvality a technickou podporou môže spoločnosť Tianshun poskytnúť riešenia podpory pružiny pre širokú škálu projektov priemyselných potrubí. If you are planning a new pipeline system, replacing existing supports, or evaluating a customized spring support solution,kontaktujte náss vašimi technickými požiadavkami, aby sme prediskutovali vhodnú konfiguráciu produktu a cenovú ponuku.
