Variabilná pružinová podpora pre potrubie

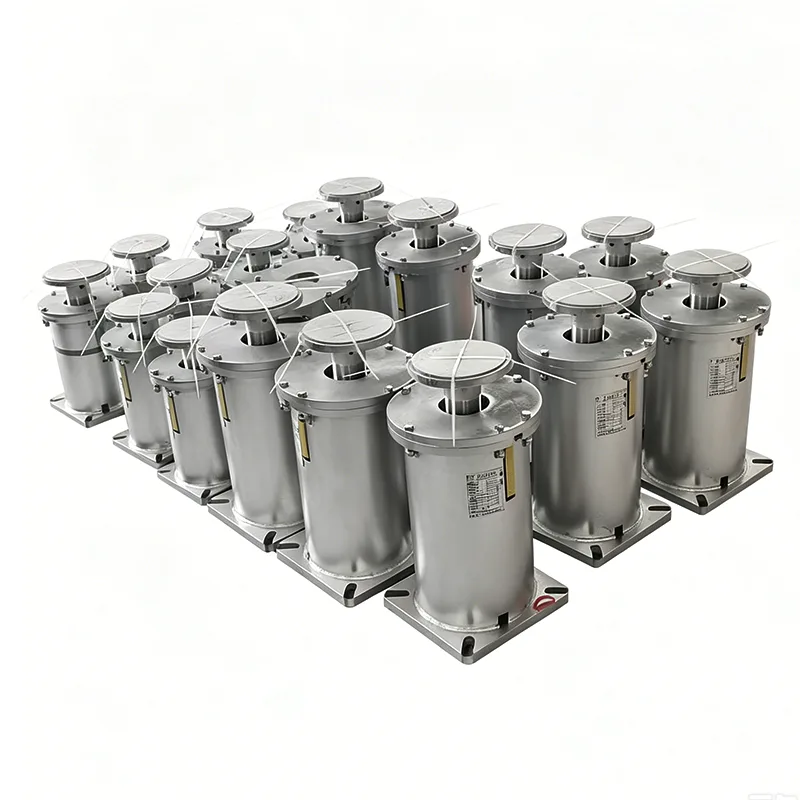

Variabilná podpora pružín pre potrubie je špeciálne elastické podporné zariadenie navrhnuté tak, aby odolalo vertikálnemu posunu potrubí. Poskytuje nastaviteľnú podpornú silu v rámci povoleného rozsahu posunutia využívaním vlastnej tuhosti pružín. Keď sa potrubia pohybujú nahor a nadol v dôsledku kolísania teploty, prietoku média alebo vibrácií zariadenia, podpera automaticky reguluje nosnú silu, čím účinne zabraňuje koncentrácii napätia v potrubí a poškodeniu spojov zariadenia.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Yangzhou Tianshun Piping sa zaoberá výrobou tohto produktu od roku 2012. Doteraz sme dodali viac ako 800 000 súprav pre viac ako 300 priemyselných projektov po celom svete a výkonnosť produktu bola plne overená dlhodobou prevádzkou na mieste.

Technické špecifikácie produktu

Princíp dizajnu a zloženie konštrukcie

Navrhnuté v súlade s Hookeovým zákonom, priehyb pružiny je priamo úmerný aplikovanému zaťaženiu. Keď sa potrubie pohybuje nahor, stlačenie pružiny sa zníži a podperná sila sa primerane zníži. Keď sa potrubie pohybuje nadol, stlačenie pružiny sa zvyšuje, čo vedie k vyššej podpornej sile. Táto vlastnosť umožňuje podpere prispôsobiť sa dynamickým zmenám prevádzkových potrubí a udržiavať rovnováhu napätia celého potrubného systému.

Štandardné produkty pozostávajú z nasledujúcich kľúčových komponentov:

▶  Valcová špirálová pružina: Vyrobená z legovanej pružinovej ocele a podrobená prísnemu tepelnému spracovaniu a stabilizácii.

▶  Horné a spodné spojovacie dosky: Používajú sa na pripojenie potrubí a stavebných konštrukcií s flexibilnými režimami inštalácie prispôsobiteľnými podmienkam na mieste.

▶  Doska indikátora zaťaženia: Zobrazuje zaťaženie pružiny a posun potrubia v reálnom čase.

▶  Zaisťovacie zariadenie: Zaisťuje polohu pružiny po inštalácii a uvedení do prevádzky, aby sa zabránilo deformácii počas prepravy a montáže na mieste.

▶  Ochranné puzdro: Zabraňuje vniknutiu prachu, dažďovej vody a korozívnych médií, aby sa predĺžila životnosť pružiny.

Kľúčové technické vlastnosti

▶  Kontrolovateľná miera kolísania zaťaženia: Miera zmeny konštrukčného zaťaženia sa udržiava v rozmedzí 25 %, čím sa zaisťuje rovnomerné rozloženie sily v potrubnom systéme.

▶  Široký výber špecifikácií: Vybavený 12 triedami zaťaženia a 5 veľkosťami výtlaku, ktoré pokrývajú požiadavky väčšiny priemyselných potrubných aplikácií.

▶  Kalibrácia predbežného zaťaženia: Pred dodaním vopred upravené na špecifikované zaťaženie podľa požiadaviek zákazníka, pripravené na priame použitie po inštalácii na mieste.

▶  Konštrukcia proti uvoľneniu: Všetky spojovacie časti sú vybavené poistnými maticami a poistnými podložkami, aby sa zabránilo uvoľneniu počas prevádzky.

▶  Modulárna konštrukcia: Hlavné komponenty sú vzájomne zameniteľné pre jednoduchú údržbu a výmenu na mieste.

▶  Silná prispôsobivosť životnému prostrediu: Zodpovedajúce materiály a povrchové úpravy možno vybrať tak, aby vyhovovali rôznym pracovným podmienkam.

Porovnanie výkonu s inými potrubnými podperami

Typické aplikačné scenáre

Variabilná pružinová podpora pre potrubie je široko používaná v rôznych priemyselných potrubných systémoch vystavených teplotným zmenám, zvlášť ideálna pre nižšie uvedené aplikácie:

▶  Parovody, potrubia na napájaciu vodu a potrubia na kondenzát v tepelných elektrárňach

▶  Spracovanie potrubí a spojovacích potrubí zariadení na výmenu tepla v petrochemických závodoch

▶  Kompresorové stanice a ventilové komory diaľkových plynovodov na zemný plyn

▶  Hlavné a odbočné potrubia mestských sietí ústredného kúrenia

▶  Potrubie na prepravu kalu v čističkách odpadových vôd

▶  Potrubie na lodiach a plošinách na mori

Výroba a kontrola kvality celého procesu

Vlastníme moderné výrobné linky na variabilné podpery pružín, vybavené profesionálnymi zariadeniami vrátane CNC navíjacích strojov na pružiny, strojov na testovanie pružín, spektrometrov a nedeštruktívnych testovacích prístrojov. Všetky produkty sú vyrábané pod prísnymi postupmi kontroly kvality:

1. Kontrola vstupných surovín: Analýza chemického zloženia a testy mechanických vlastností sa vykonávajú pre každú šaržu ocele; nekvalifikované materiály sú prísne odmietnuté.

2.Spring Manufacturing Control: Pružiny sú navinuté CNC zariadením, aby sa zaručili presné rozmery a presnosť.

3. Testovanie výkonu pružiny: Každá pružina prechádza 3 úplnými kompresnými testami a záťažovými testami, aby sa zabezpečil stabilný výkon.

4.Kontrola dokončenej montáže: Pre zmontované výrobky sa vykonáva kontrola rozmerov, kalibrácia zaťaženia a vizuálna kontrola.

5. Záverečná kontrola pred dodaním: Kontrola odberu vzoriek sa vykonáva v súlade s národnými normami a na dodanie sú povolené iba kvalifikované produkty.

Náš systém riadenia kvality získal certifikáciu ISO 9001:2015 a všetky produkty spĺňajú medzinárodné normy, ako sú CE a API.

Sprievodca výberom a podporné služby

Poskytujeme profesionálne poradenstvo pri výbere, aby sme zákazníkom pomohli vybrať tie najvhodnejšie produkty. Jednoducho nám poskytnite parametre potrubia, prevádzkovú teplotu, výtlak, inštalačný priestor a ďalšie relevantné informácie a naši inžinieri vypočítajú a odporučia optimálny model a špecifikáciu Variable Spring Support for Pipeline.

Ponúkame tiež celý rad podporných služieb nasledovne:

▶  Neštandardné prispôsobenie: Na mieru navrhnuté a vyrobené produkty pre špeciálne zaťaženie, výtlak alebo obmedzený priestor na inštaláciu.

▶  Technický servis na mieste: Je možné vyslať profesionálnych inžinierov, ktorí budú viesť inštaláciu a uvedenie do prevádzky na mieste.

▶  Záručný servis: Na všetky produkty sa vzťahuje 12-mesačná záruka. Chybné výrobky budú v záručnej dobe bezplatne opravené alebo vymenené.

▶  Dlhodobé dodávky náhradných dielov: Udržiava sa kompletný inventár náhradných dielov, aby bolo možné rýchlo reagovať na požiadavky zákazníkov na náhradné diely.

Pre ďalšie podrobnosti a cenové ponuky variabilnej pružinovej podpory pre potrubie kontaktujte náš obchodný tím.
