Priemyselný pružinový vešiak

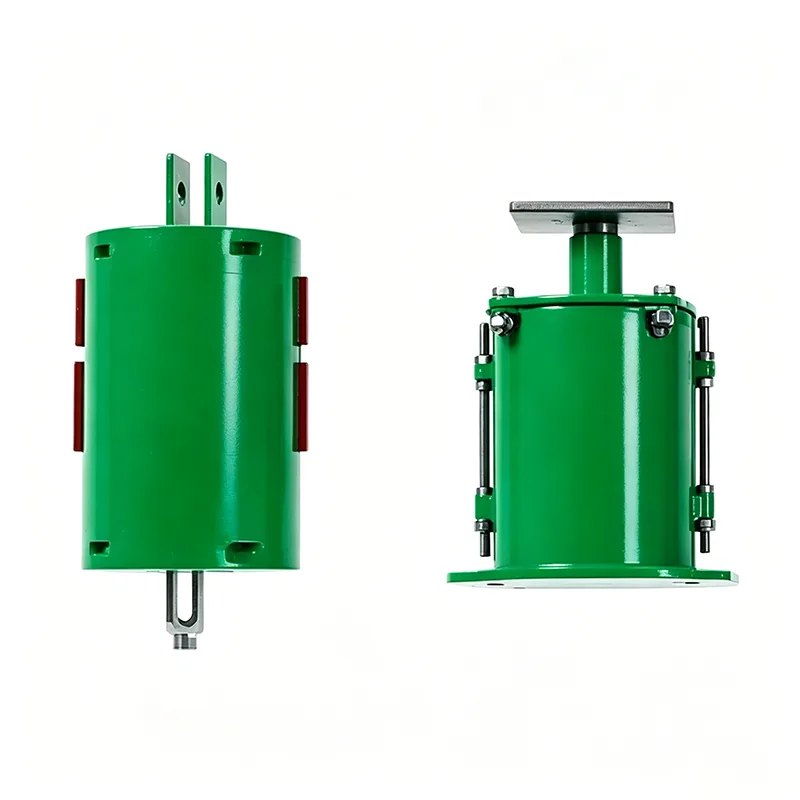

Industrial Spring Hanger je špeciálne podporné zariadenie pre priemyselné potrubné systémy. Je navrhnutý tak, aby znášal vlastnú hmotnosť potrubí, kompenzoval posun spôsobený tepelnou rozťažnosťou a kontrakciou a izoloval mechanické vibrácie. Od roku 2012 sa Yangzhou Tianshun Piping zameriava na výskum, vývoj a výrobu takýchto produktov. Za posledných 14 rokov sme vyrobili viac ako 500 000 súprav, ktoré sa široko používajú vo vysokoštandardných priemyselných projektoch po celom svete. Naše produkty sú vyrábané v prísnom súlade s medzinárodnými normami a poskytujú štandardné aj prispôsobené riešenia, aby vyhovovali rôznym pracovným podmienkam.

Na tomto obrázku je znázornená výkonová krivka zaťaženia a posunutia variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Pracovný princíp

Priemyselný záves na pružiny využíva elastické vlastnosti pružín a udržiava konštantnú podpornú silu, keď potrubia vytvárajú vertikálny posun. Keď sa potrubia rozťahujú alebo sťahujú v dôsledku zmien teploty, pružiny sa zodpovedajúcim spôsobom naťahujú a stláčajú. To zaisťuje, že zaťaženie potrubia sa rovnomerne prenáša na stavebné konštrukcie, čím sa predchádza prasknutiu potrubia a poškodeniu zariadenia v dôsledku koncentrácie napätia spôsobenej pevnými obmedzeniami. Medzitým tlmiaci účinok pružín účinne pohlcuje vibrácie generované čerpadlami, kompresormi a inými zariadeniami a znižuje prenos hluku.

Technické špecifikácie produktu

Základné vlastnosti

▶  Vysoká presnosť zaťaženia: Každá jednotka je pred dodaním kalibrovaná podľa zaťaženia, pričom chyba zaťaženia je regulovaná v rozmedzí ±5 %.

▶  Vynikajúca odolnosť proti únave: Všetky pružiny prešli únavovými testami 100 000 cyklov bez trvalej deformácie alebo zlomenia.

▶  Vysoký bezpečnostný faktor: Návrhový bezpečnostný faktor nie je menší ako 1,5, čo zaisťuje spoľahlivý výkon v extrémnych pracovných podmienkach.

▶  Vynikajúci antikorózny výkon: Povrchová úprava žiarovým zinkovaním alebo epoxidovým povlakom bohatým na zinok, vhodný do korozívneho prostredia, ako sú pobrežné oblasti a chemické závody.

▶  Vizuálne monitorovanie: Vybavené jasnými stupnicami pre ľahkú inštaláciu na mieste a prevádzkovú kontrolu.

Porovnanie výkonu

Aplikačné scenáre

Priemyselný pružinový záves je použiteľný pre všetky priemyselné potrubné systémy, ktoré sú vystavené kolísaniu teploty a vibráciám. Funguje mimoriadne dobre v nasledujúcich scenároch:

▶  Vysokoteplotné a vysokotlakové technologické potrubia pre jednotky na rafináciu ropy

▶  Hlavné parovody a napájacie potrubia elektrární

▶  Kryogénne potrubia v termináloch na príjem LNG a v splyňovacích zariadeniach

▶  Potrubie prepravujúce korozívne médiá v chemických a farmaceutických továrňach

▶  Hlavné diaľkové potrubia mestských sietí ústredného kúrenia

▶  Potrubie plynu a kyslíka v železiarňach a oceliarňach

Systém zabezpečenia kvality

Zaviedli sme kompletný systém kontroly kvality v plnom rozsahu zahŕňajúci vstupnú kontrolu surovín až po dodávku hotového výrobku.

1. Vstupná kontrola surovín: Každá šarža ocele je dodávaná s originálnymi materiálovými certifikátmi a testovaná prostredníctvom spektrálnej analýzy a kontroly mechanických vlastností.

2. Kontrola výroby pružín: Pružiny sú vyrábané na CNC navíjacích strojoch. Každá pružina prechádza zaťažovacím testom a testom trvalej deformačnej deformácie.

3. Kontrola kvality zvárania: Všetky postupy zvárania vykonávajú certifikovaní zvárači, po ktorých nasleduje nedeštruktívne testovanie.

4.Kontrola dodávky hotového výrobku: Každá jednotka podlieha kalibrácii zaťaženia a vizuálnej kontrole s kompletnými dokumentmi o certifikácii kvality.

Náš systém riadenia výroby prešiel certifikáciou ISO 9001: 2015 a všetky produkty sú v súlade s medzinárodnými normami vrátane CE a API.

Podporné služby

▶  Služba technického výberu zdarma: Poskytujeme profesionálny výber a výpočet závesov na základe parametrov potrubia a skutočných pracovných podmienok.

▶  Prispôsobený dizajn: Neštandardný dizajn pre špeciálne zaťaženie, posunutie alebo obmedzený priestor na inštaláciu.

▶  Technická podpora na mieste: Je možné poslať profesionálnych inžinierov, ktorí budú viesť inštaláciu a uvedenie do prevádzky na mieste.

▶  Dlhodobé dodávky náhradných dielov: Udržiavame dobre vybavený sklad náhradných dielov, aby sme mohli poskytnúť rýchlu podporu pri dopyte po náhradných dieloch.

Pre viac technických parametrov alebo prispôsobené riešenia priemyselného pružinového závesu kontaktujte náš obchodný tím pre získanie podrobných dokumentov.
