Presný záves s konštantnou pružinou pre potrubie s veľkým objemom s rovnomerným výstupom zaťaženia

Konštantné pružinové závesy, tiež označované ako pružinové podpery s konštantným zaťažením alebo podpery s konštantnou silou, poskytujú takmer rovnomernú nosnú silu v celom rozsahu pohybu potrubia. Tieto jednotky sú špeciálne navrhnuté pre potrubné systémy, ktoré sú vystavené značnému vertikálnemu tepelnému posunu, kde by variabilné pružinové podpery spôsobovali nadmerné kolísanie zaťaženia a prenášali nežiaduce napätie na pripojené zariadenia a potrubia.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

OTechnológia potrubia Yangzhou Tianshun, vyrábame konštantné pružinové závesy pomocou osvedčeného kľukového ojničného mechanizmu spárovaného s kvalitnými tlačnými pružinami. Táto konštrukcia vyrovnáva krútiaci moment pružiny so zaťažovacím krútiacim momentom okolo hlavnej osi počas celého zdvihu, pričom štandardne udržiava odchýlku zaťaženia v rozmedzí ± 5 % – a ± 3 % pre vysoko presné konfigurácie. Každá zostava je umiestnená v ochrannom obale, ktorý chráni vnútorné komponenty pred stavebnými úlomkami a nečistotami z prostredia, čím sa znižuje riziko údržby počas životnosti podpery.

Technické špecifikácie a série

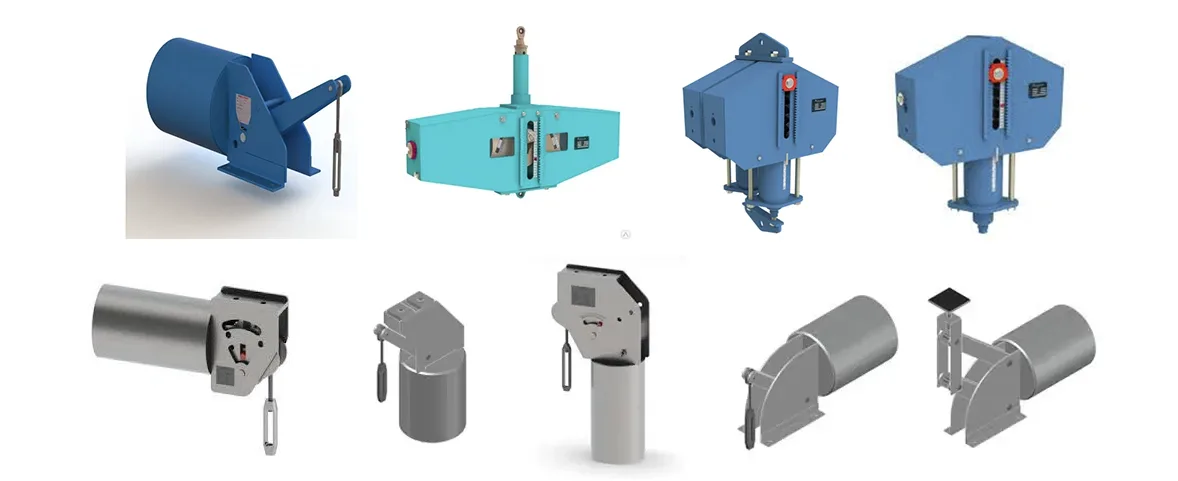

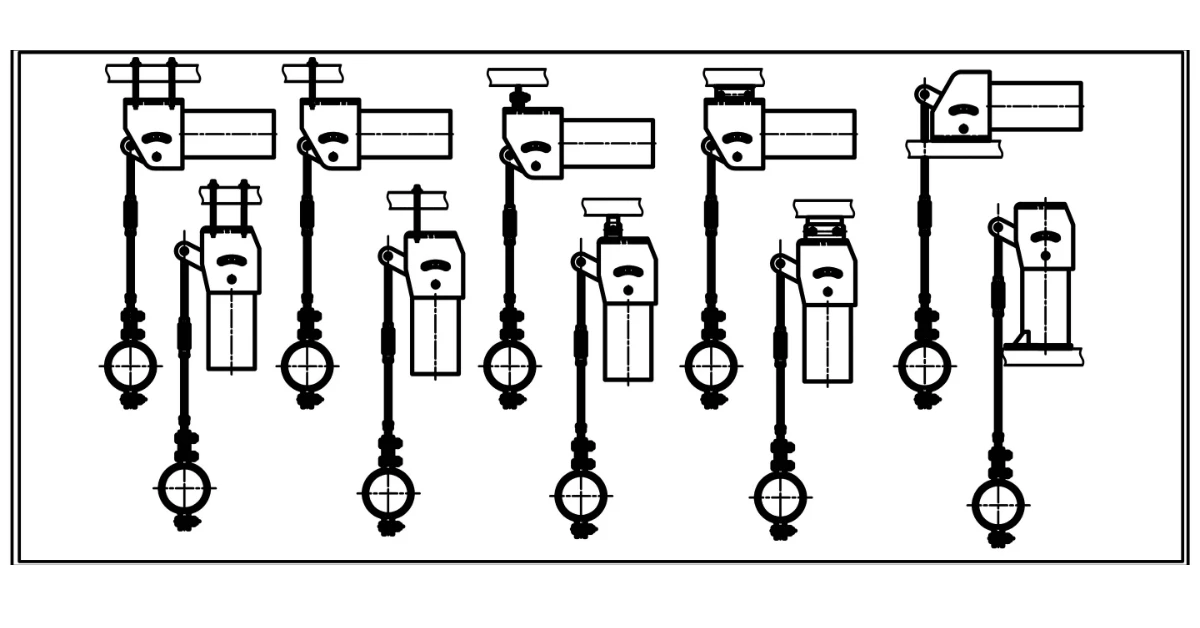

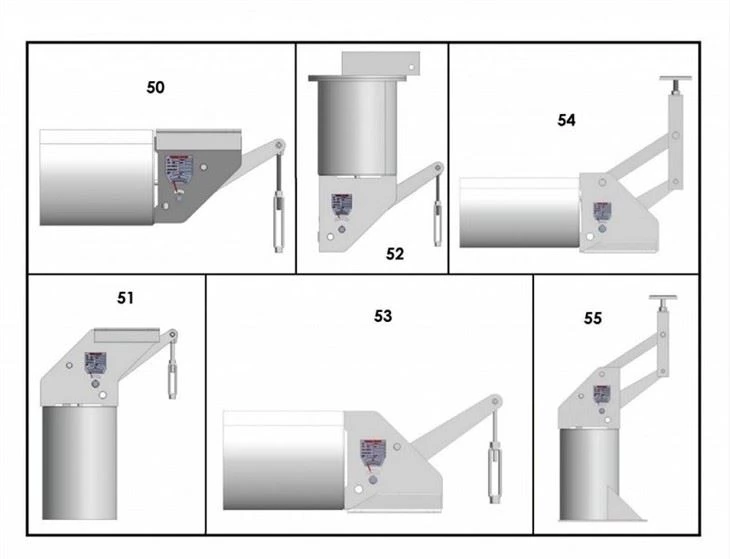

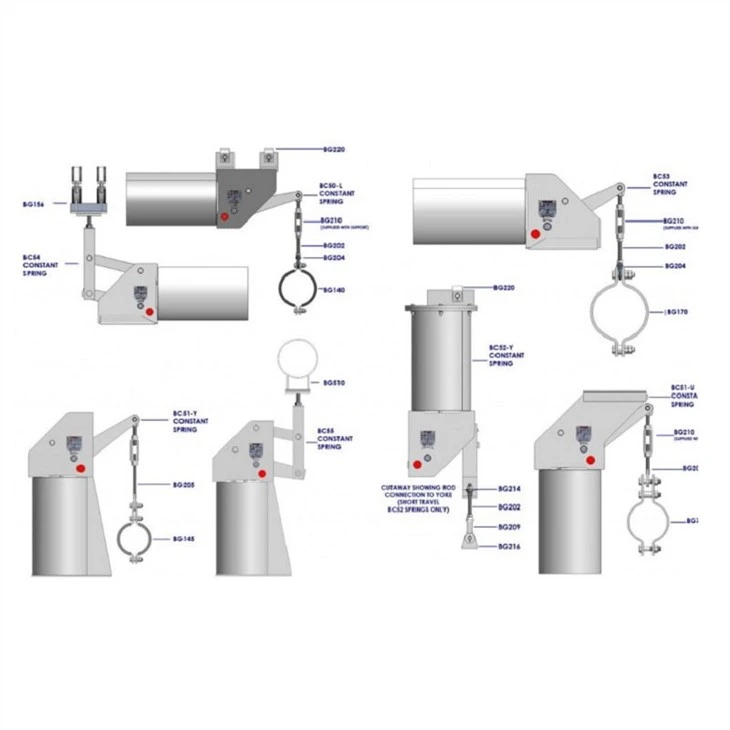

nášstála podpora pružinyPortfólio pokrýva rozsah pracovného zaťaženia od 0,1 kN do 500 kN so štandardnými možnosťami zdvihu 50 mm, 100 mm, 200 mm a 400 mm a voliteľným zdvihom dostupným až do 600 mm. Štandardné série zahŕňajú modely PH, LH, CA, CS a TH, vhodné pre horizontálnu aj vertikálnu inštaláciu. Pružinové cievky sú vyrobené z legovanej ocele 60Si2Mn alebo 50CrVA a kryty sú povrchovo upravené žiarovo zinkovaným alebo epoxidovým náterom, aby vyhovovali prevádzkovým teplotám prostredia od -20 °C do +80 °C.

Každý záves s konštantnou pružinou je z výroby prednastavený na zákazníkom špecifikované polohy zaťaženia a studenej/horúcej polohy a je vybavený hornými a dolnými dorazmi pohybu, aby sa zabránilo nadmernému pohybu. Jasne viditeľná stupnica pojazdu a koliesko nastavenia zaťaženia umožňujú jemné doladenie na mieste v rozmedzí ±10 % menovitého zaťaženia, pričom niektoré konfigurácie možno nastaviť až do ±20 % v krokoch po 2 %. Červené prednastavené kolíky sú nainštalované v továrni na uzamknutie podpery počas hydrostatického testovania a umývania kyselinou, pričom vydržia až dvojnásobok menovitého zaťaženia pred odstránením pri uvedení systému do prevádzky.

Normy a zákazkové inžinierstvo

Všetky podpery pružín s konštantným zaťažením sú navrhnuté a vyrobené v súlade s normami GB/T 17116.1/.2/.3 a NB/T 47039 a sú plne konvertibilné podľa medzinárodných noriem vrátane MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L a podpery JIS B8 tiež vyrábame na zákazku. na zákazníckych výkresoch a parametroch špecifických pre projekt.

Aplikácia v kritických odvetviach

Konštantné pružinové závesy sú špecifikované v potrubných systémoch, kde sa nedá vyjednávať o konzistencii zaťaženia. Typické zariadenia zahŕňajú tepelné elektrárne, jadrové elektrárne, rafinérie, terminály LNG a LPG, siete diaľkového vykurovania a vysokoteplotné technologické linky v petrochemických a farmaceutických závodoch. Často sú nasadené popri variabilných pružinových podperách na tom istom potrubí – konštantné jednotky v uzloch s vysokým výtlakom a variabilné pružinové závesy na miestach s menším tepelným pohybom.

Širší sortiment produktov na podporu potrubia

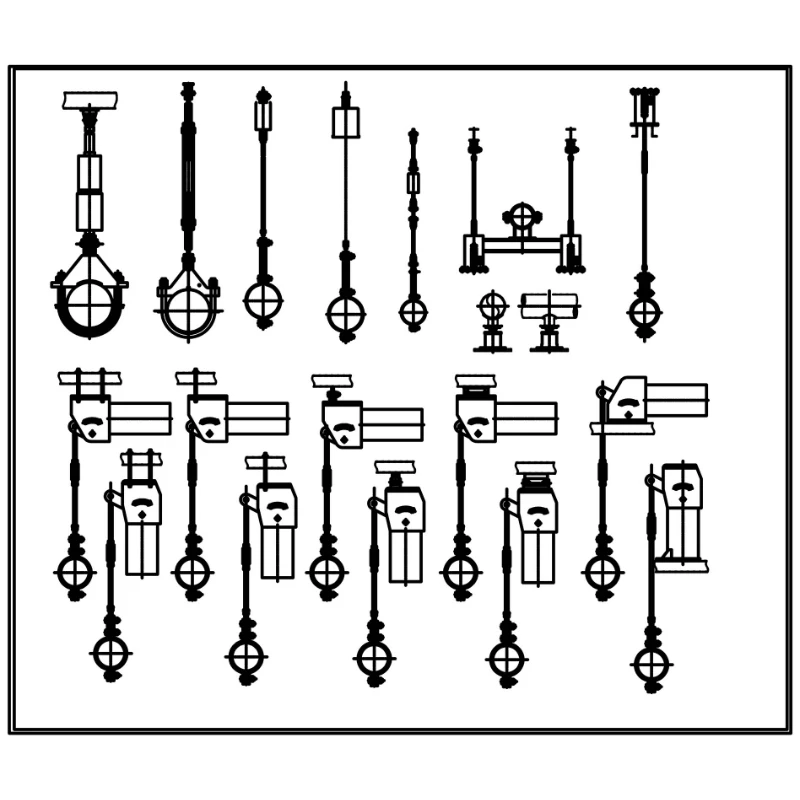

Okrem konštantných pružinových závesov naše kompletné portfólio potrubných podpier zahŕňa variabilné pružinové podpery, pevné závesy, podpery potrubných pätiek, predizolované podpery potrubia a hydraulické tlmiče pre dynamické riadenie zaťaženia. Pre projekty vyžadujúce teplotnú kompenzáciu pohybu dodávame aj kovové vlnovcové kompenzátory, gumové kompenzátory a látkové kompenzátory, ktoré sa integrujú s našimi nosnými systémami a tvoria kompletné riešenie potrubia.

Zabezpečenie kvality a služieb

Každá podpora sa pred odoslaním podrobuje úplnému internému testovaniu, ktoré je podporené naším systémom riadenia kvality ISO 9001:2015 a v prípade potreby je v súlade s normami ASME a API. Klienti dostávajú špecializovanú technickú podporu od dopytu cez inštaláciu, 24-hodinovú odpoveď na všetky ponuky a poradenstvo pri úprave zaťaženia na mieste ako súčasť našej popredajnej služby. S viac ako 14-ročnou výrobou potrubných podpier a dilatačných spojov pre projekty v 45 krajinách dodávame štandardné katalógové jednotky aj plne skonštruované zákazkové riešenia pre dodávateľov EPC a koncových užívateľov po celom svete.

Často kladené otázky

Aký je rozdiel medzi konštantným pružinovým závesom a variabilnou pružinovou podporou?

Variabilné pružinové podpery vyvíjajú rôznu reakčnú silu, keď sa potrubie pohybuje vertikálne, v dôsledku stlačenia alebo predĺženia pružiny. Konštantné pružinové závesy využívajú kľukový mechanizmus ojnice na udržanie takmer rovnomernej nosnej sily v celom rozsahu zdvihu. Spravidla sú konštantné jednotky špecifikované tam, kde tepelný posun presahuje 50 mm alebo kde kolísanie zaťaženia musí zostať pod 6 %, aby sa zabránilo prenosu napätia na čerpadlá, turbíny alebo iné citlivé zariadenia.

Čo znamená odchýlka zaťaženia ±5 % pri konštantnej podpore pružiny?

Odchýlka zaťaženia je maximálny percentuálny rozdiel medzi skutočnou nosnou silou a nominálnym menovitým zaťažením v ktoromkoľvek bode pracovnej dráhy. Naše štandardné závesy s konštantnou pružinou držia odchýlku v rozmedzí ±5 %, čo spĺňa väčšinu požiadaviek na priemyselné potrubia. Pre kritické aplikácie, ako sú jadrové alebo vysoko presné výrobné linky, ponúkame vysoko presné jednotky s odchýlkou ​​± 3 %.

Kedy by sa mali odstrániť červené prednastavené kolíky?

Prednastavené kolíky sú nainštalované vo výrobe, aby uzamkli vešiak v jeho polohe inštalácie za studena, čo umožňuje dokončenie hydrostatického testovania a umývania potrubia kyselinou bez stlačenia alebo predĺženia zostavy pružiny. Musia byť odstránené pred uvedením systému do prevádzky, zvyčajne po dokončení hydrotestov a kontrol pred uvedením do prevádzky. Naše štandardné kolíky vydržia počas testovania až dvojnásobné menovité zaťaženie; dajte nám vedieť, či váš projekt vyžaduje vyššiu bezpečnostnú rezervu.

Dá sa po inštalácii upraviť zaťaženie na mieste?

áno. Každý záves s konštantnou pružinou je vybavený skrutkou na nastavenie zaťaženia a kalibrovaným číselníkom. Otáčaním skrutky sa zvyšuje alebo znižuje prednastavená záťaž v 2% prírastkoch s celkovým rozsahom nastavenia ±10% na štandardných jednotkách (až ±20% na vybraných konfiguráciách). To umožňuje jemné doladenie na kompenzáciu menších rozdielov medzi konštrukčnými podmienkami a skutočnou inštaláciou na mieste.

Aké normy dodržiavajú vaše neustále pružinové vešiaky?

Náš štandardný rad je navrhnutý podľa GB/T 17116.1/.2/.3 a NB/T 47039 a je rozmerovo a výkonovo konvertibilný s MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L a JIS B 8501. Môžeme tiež vyrobiť váš projekt na mieru.

Aký je typický dodací čas?

Štandardné katalógové konštantné pružinové vešiaky sa zvyčajne dodávajú do 15 až 25 pracovných dní v závislosti od množstva a série. Jednotky vyrobené na mieru vyžadujú dodatočný čas na inžinierstvo a potvrdenie. Rýchle doručenie je možné zabezpečiť na požiadanie, po predchádzajúcej dohode pri zadávaní objednávky alebo minimálne 20 dní pred plánovaným dátumom dodania.
