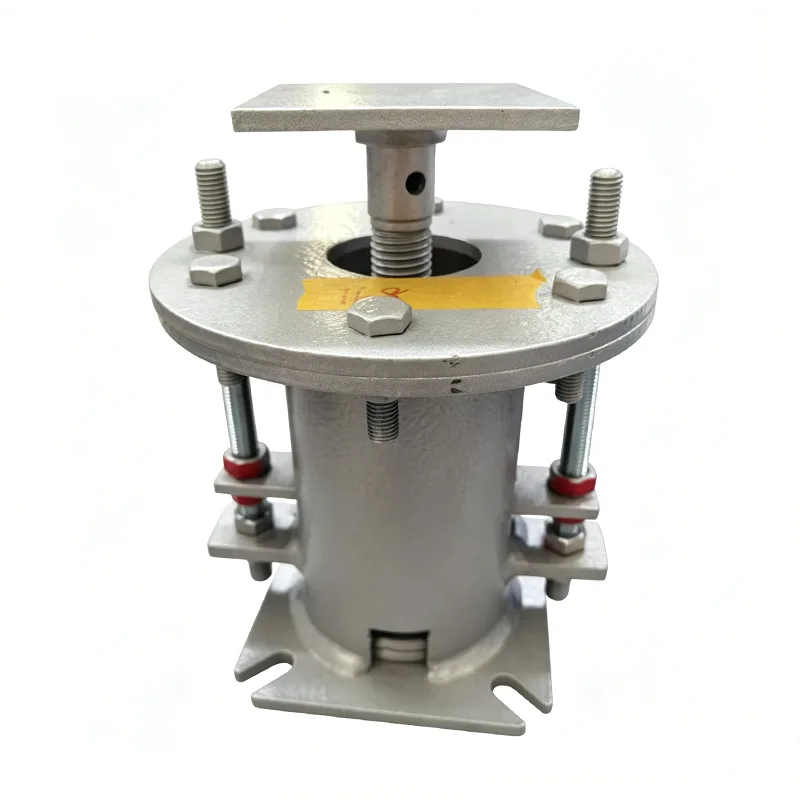

Odolné pružinové podpery pre tepelnú expanziu priemyselného potrubia a nosnosť

Vyrábali sme pružinové podpery naTianshunuž 14 rokov. Nie sú najúžasnejšou časťou potrubného systému, ale keď sa spustí tepelná elektráreň alebo sa ochladí vedenie LNG, sú to komponenty, ktoré ticho vykonávajú ťažkú ​​prácu. Viac ako 70 % našich objednávok pochádza od stálych zákazníkov – EPC, inžinierskych firiem a majiteľov závodov, ktorí vyskúšali zvyšok a zostávajú s nami. Naše pružinové podpory fungujú vo viac ako 45 krajinách, od rafinérií na Blízkom východe až po chemické závody v juhovýchodnej Ázii.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Keď špecifikujete pružinové podpery, prvé skutočné rozhodnutie je medzi dvoma typmi. Ak je pohyb potrubia mierny a nejaké kolísanie zaťaženia je prijateľné, potomvariabilné pružinové podperyrobiť svoju prácu dobre a udržiavať nízke náklady. Ak pripojené zariadenie – ako parná turbína alebo dýza kompresora – neznesie veľkú zmenu zaťaženia, potrebujetekonštantné pružinové podpery. Udržujú takmer plochú podpornú silu v celom rozsahu zdvihu. Naši inžinieri vám pomôžu vybrať správny typ na základe údajov z vašej stresovej analýzy, nie dohadov.

Ako pružina podporuje prácu v skutočnom potrubnom systéme

Pružinové podpery nefungujú izolovane. Takmer vždy sú súčasťou väčšieho usporiadania podpory. Typické nastavenie zahŕňa pevné podpery rúr alebo pätky rúr na prenášanie hmotnosti, zatiaľ čo pružinová jednotka riadi vertikálny tepelný pohyb. Keď potrebujete podoprieť studené vedenie, často kombinujeme pružinovú zostavu s predizolovanými podperami potrubia, aby sa zabránilo kondenzácii a hromadeniu ľadu v podpernom bode. Mnohí klienti ich nazývajú aj iným názvom – pružinové vešiaky – najmä ak ide o závesný typ jednotky. Rovnaká skupina produktov, len iný štýl montáže.

Materiály, ktoré používame

Na surovinách nešetríme. Každá šarža je dodávaná s certifikátmi mlyna a my sa radi podelíme o úplnú sledovateľnosť s vaším kontrolným tímom.

Všetky materiály pochádzajú zo schválených čínskych oceliarní. Ak váš projekt vyžaduje špecifickú triedu, napríklad duplexné nehrdzavejúce alebo vysokoteplotné zliatiny, dajte nám vedieť.

Normy, ktoré dodržiavame

Štandardne vyrábame podľa nasledujúcich noriem a na požiadanie sa môžeme prispôsobiť iným:

ASME B31.3 – Procesné potrubie

ANSI/MSS SP-58 – Podpery a závesy rúr

GB/T 17116 – Čínsky štandard pre podpery rúr

Dostupné aj podľa DIN, JIS alebo podľa špecifikácie vášho projektu

Naša továreň je držiteľom certifikácie ISO 9001:2015 a pri každej zásielke vyrábame úplnú certifikáciu materiálu EN 10204 3.1.

Bežné otázky, ktoré kladú naši zákazníci

Q1: Variabilné alebo konštantné – ako sa mám rozhodnúť?

Ak posun vášho potrubia nie je veľký a zmena zaťaženia, povedzme, 10-25% je v poriadku, variabilná podpora pružiny bude fungovať dobre a bude stáť menej. Keď má pripojené zariadenie prísne prípustné zaťaženie trysiek (typické pre vstupy do turbíny, pripojenia kompresora alebo potrubia reaktora), použite stálu podporu pružiny. Pošlite nám svoje izometrie stresu alebo údaje o premiestnení a my vám odporučíme správny model – bez poplatku.

Q2: Aké nosnosti a cestovné rozsahy môžete dodať?

Pre variabilné pružinové podpery náš štandardný sortiment pokrýva niekoľko stoviek kilogramov až viac ako 20 metrických ton na jednotku. Konštantné pružinové podpery môžu pre silnostenné vedenia presiahnuť 30 ton. Zdvih: typicky 0–150 mm pre variabilné jednotky a až 300 mm alebo viac pre konštantné typy. Vlastné dojazdové rozsahy a nastavenia zaťaženia sú pre nás rutinou.

Q3: Ako dlho trvá doručenie?

Sklad a polotovary komponentov: 20–25 dní. Plne prispôsobené objednávky: 30–40 dní. Ak je váš projekt v napätom harmonograme, porozprávajte sa s naším obchodným tímom včas – často dokážeme zmeniť usporiadanie výrobných priestorov, aby sme dodržali kritické termíny.

Q4: Ako ich zabalíte na export?

Menšie jednotky idú do fumigovaných drevených debien. Väčšie zostavy sú priskrutkované na oceľové palety alebo zvárané rámy s vodotesným obalom. Pravidelne zasielame do prístavov na Blízkom východe, v juhovýchodnej Ázii, Európe a Južnej Amerike. Za posledné tri roky sme nemali ani jednu reklamáciu poškodenia pri preprave.

Q5: Môžete nám ukázať referencie na projekty?

áno. Dodali sme pružinové podpery a kompletné balíky potrubných závesov pre elektrárne s kombinovaným cyklom na Blízkom východe, zariadenia na spracovanie niklu v Indonézii, chemické závody v Brazílii a konvenčné ostrovné potrubia v čínskych jadrových projektoch. Kontaktujte nás pre referenčný zoznam, ktorý zodpovedá vášmu sektoru.

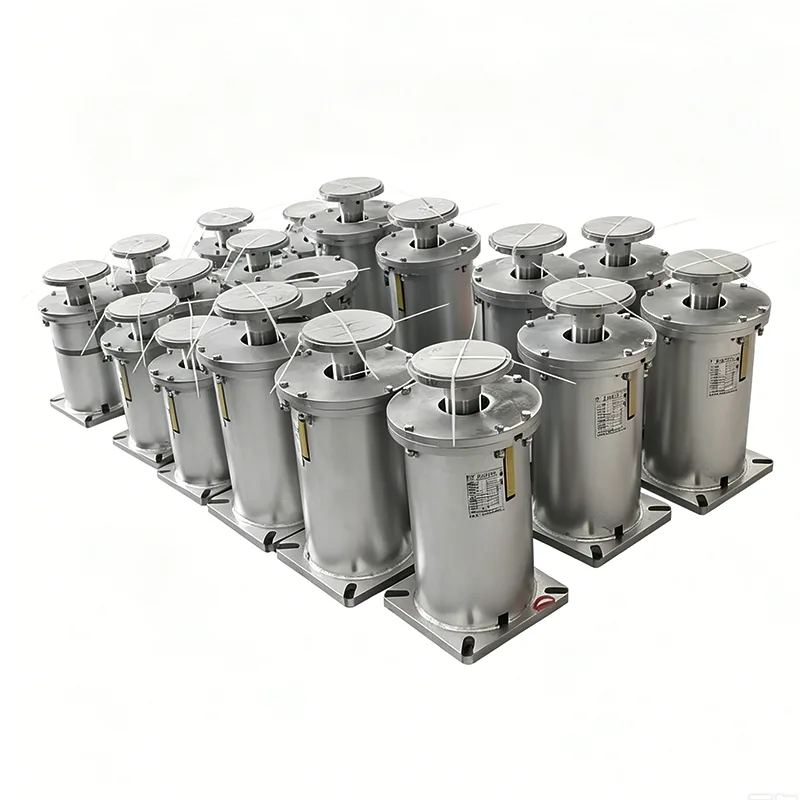

Testovanie pred odoslaním

Každá jarná podpora, ktorá opúšťa našu továreň v Yangzhou, prechádza týmito kontrolami:

Vizuálna a rozmerová kontrola

Vzorkovanie voľnej výšky a tuhosti pružiny

Predkompresný a obnovovací test pri plnom zaťažení

Kalibrácia cestovnej váhy

Overenie krivky zaťaženia vs

Do obálky zásielky prikladáme protokol o skúške a materiálové certifikáty. Ak si to vyžaduje vaša zmluva, je k dispozícii svedecká inšpekcia SGS, BV alebo TÜV.

Prispôsobenie je tu normou

Zhruba polovica našich objednávok začína zákazníckym výkresom alebo súborom konštrukčných podmienok, nie štandardným číslom dielu. Ak chcete získať cenovú ponuku, stačí nám povedať:

Typ montáže: horný záves alebo základná podpera

Horúca záťaž a studená záťaž

Očakávaný pohyb potrubia (nahor alebo nadol)

Detaily pripojenia alebo vlastný výkres

Množstvo

O zvyšok sa postaráme my – špeciálne nátery, nerezové kovanie, vysokoteplotný pružinový materiál, neštandardné veľkosti krytu, to všetko.

Spôsob, akým to vidíme

Pružinové podpery nie sú raketovou vedou, ale musia byť vykonané správne. Dobre postavená pružinová zostava bude sedieť pokojne aj 15 alebo 20 rokov. Zlý sa v priebehu niekoľkých mesiacov prejaví ako prasknutý zvar alebo previsnutá čiara. V Tianshune ich staviame tak, ako keby sme ich vkladali do vlastného závodu. To znamená, že žiadne skratky v materiáli, žiadne preskakovanie testov a žiadne prekvapenia na poslednú chvíľu pri doručení.

Ak váš ďalší projekt vyžaduje pružinové podpery, pružinové závesy, konštantné pružinové podpery alebo predizolované potrubné pätky, pošlite nám svoje požiadavky. Poskytneme vám primeranú výrobnú cenu a technický návrh, ktorý skutočne dáva zmysel. Môžete tiež navštíviť našu továreň v Yangzhou – dajte nám vedieť kedy.
