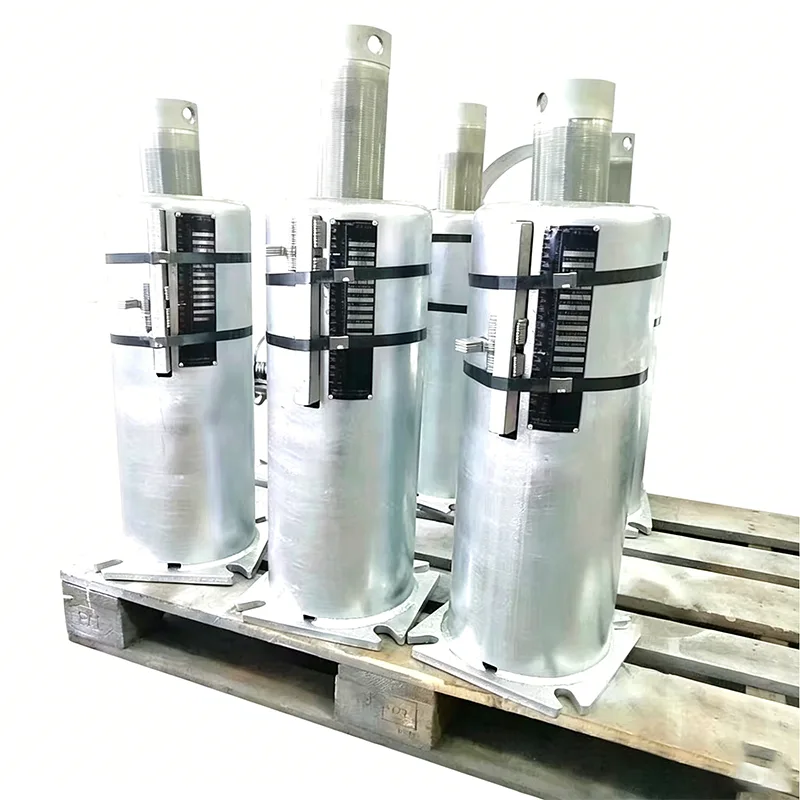

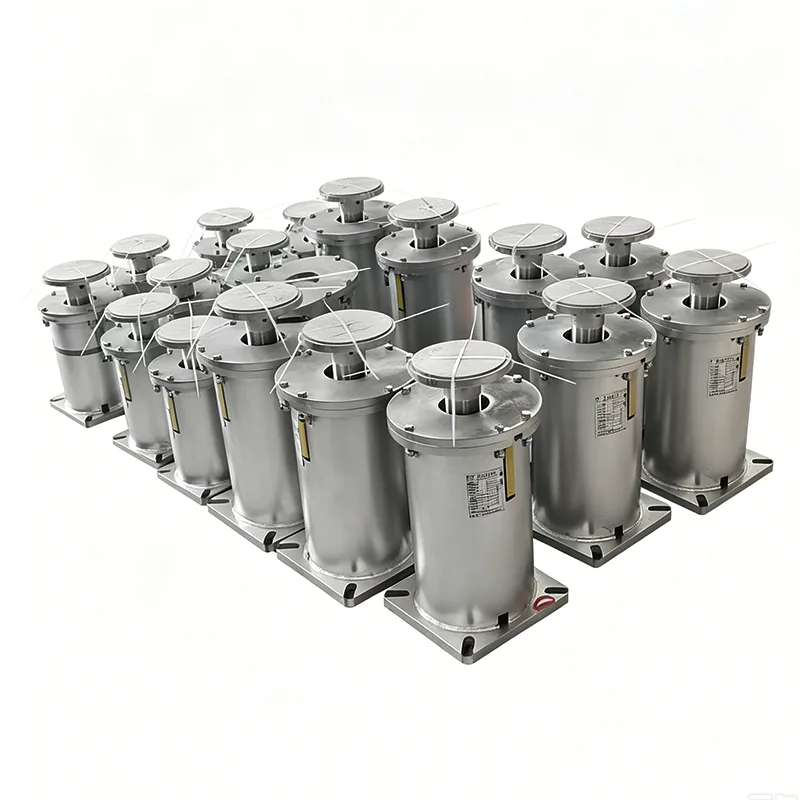

Pružinové podpery elektrárne

Spoločnosť Yangzhou Tianshun Pipeline Technology Co., Ltd. na základe 14-ročných skúseností v oblasti podpier/závesov potrubí a podporných riešení pre elektrárne poskytuje podpery elektrární pre tepelnú energiu, jadrovú energiu a elektrárne s kombinovaným cyklom. Tieto produkty sú skonštruované tak, aby riadili tepelný posun a distribúciu napätia vo vysokoteplotných, vysokotlakových potrubiach a chránili kritické rozhrania hlavných zariadení, ako sú kotly a parné turbíny. Nasledujúce podrobnosti pokrývajú vlastnosti produktu, technické výhody a špecifické miesta použitia.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Krivka zaťaženia a posunutia získaná z typovej skúšky konštantnej podpery pružiny/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Vlastnosti produktu

Podpery Power Plant Spring Supports sú navrhnuté na mieru na základe výsledkov analýzy napätia v potrubí s hlavnými charakteristikami zameranými na udržanie zaťaženia, adaptabilitu výtlaku a dlhodobú prevádzkovú stabilitu.

Mechanizmus posuvu zaťaženia: K dispozícii v dvoch konfiguráciách: variabilné pružinové závesy/podpory a pružinové závesy/podpory s konštantnou silou. Variabilné pružinové jednotky prenášajú zaťaženie s lineárnou tuhosťou, zatiaľ čo jednotky s konštantnou silou dodávajú takmer konštantnú podpornú silu počas celého pracovného zdvihu s odchýlkou ​​regulovanou v rozmedzí 5 %, čím sa eliminuje dodatočné napätie v potrubiach spôsobené kolísaním podporných síl.

Materiálová a teplotná kompatibilita: Pružinové prvky sú vyrobené z legovaných pružinových ocelí vrátane 60Si2Mn a 50CrVA. Konštrukčné komponenty môžu byť vyrobené z uhlíkovej ocele, žiaruvzdornej legovanej ocele alebo nehrdzavejúcej ocele. Celkový povolený rozsah prevádzkových teplôt pokrýva -196 °C až +650 °C, čím vyhovuje všetkým požiadavkám na potrubie od nízkoteplotnej napájacej vody až po vysokoteplotnú hlavnú paru.

Konštrukcia inštalácie a uvedenia do prevádzky: Každá podpera/vešiak je vybavená inštalačným poistným kolíkom a štítkom so zaťažením. Po inštalácii v studenom stave jednoducho odstráňte poistný kolík, aby ste aktivovali prevádzku. Údaje na typovom štítku uľahčujú overenie čísel modelov a prednastavených zaťažení na mieste, čím sa výrazne skracuje čas uvedenia do prevádzky.

Komplexné interné testovanie: Všetky testy vrátane tuhosti pružín, priehybu v tlaku a hrúbky povrchovej vrstvy sa vykonávajú v našom vlastnom laboratóriu, aby sa zabezpečil konzistentný výkon v rámci výrobných šarží. Každá jednotka sa pred odoslaním podrobí trom úplným kompresným cyklom so zaznamenaním krivky tuhosti.

S týmito konštrukčnými vlastnosťami udržujú podpery Power Plant Spring Support vopred stanovenú výšku potrubných systémov v kombinovaných podmienkach lineárnej tepelnej rozťažnosti a nepretržitých vibrácií, čím sa znižuje pravdepodobnosť neplánovaných odstávok.

Inžinierske výhody

Pri návrhu potrubia elektrárne v porovnaní s čisto tuhými podperami alebo fixáciou potrubných svoriek poskytujú elastické podperné riešenia priame vylepšenia v oblasti kontroly napätia, ochrany zariadenia a prispôsobivosti inštalácie. Inžinierska hodnota pružinových podpier pre elektrárne sa odráža v nasledujúcich aspektoch:

Efektívna kompenzácia tepelného posunu: Pevné podpery nedokážu absorbovať tepelnú rozťažnosť potrubia, čo často vedie k zaseknutiu potrubného systému, zdvihnutiu podpery alebo preťaženiu. Elastické závesy/podpery prenášajú zaťaženie lineárne alebo neustále, keď sa potrubie premiestňuje, pričom udržiavajú úrovne napätia v rámci povolených limitov špecifikovaných normami, ako je ASME B31.1.

Znížený ťah a moment na rozhraniach hlavného zariadenia: Zberače kotlov a vstupy pary do turbín sú mimoriadne citlivé na sily a momenty. Po nastavení pomocou pružinových závesov/podpier sa tlak rozhrania výrazne zníži, čím sa zabráni trhlinám vo zvaroch a netesnostiam prírub. Toto je kritické opatrenie na predĺženie intervalov údržby turbínových skríň, hlavných parných ventilov a ďalších zariadení.

Potlačenie prenosu vibrácií: Potrubia elektrárne sú náchylné na vibrácie pri vysokorýchlostnej pare alebo v podmienkach dvojfázového prúdenia. Pružinové podporné systémy upravujú tuhosť podpery na optimálny rozsah pomocou elastických prvkov a v kombinácii s tlmičmi účinne rozptyľujú energiu vibrácií, aby sa zabránilo únave konštrukcie.

Veľkorysá tolerancia inštalácie na mieste: Pružinové závesy/podpery umožňujú jemné nastavenie v rámci určitého výškového rozsahu, čím sa kompenzujú odchýlky v stavebných základoch a inštalácii potrubia v studenom stave. Pružinové jednotky s konštantnou silou sú často vybavené hydraulickými alebo skrutkovými pomocnými nastavovacími zariadeniami na presné zarovnanie na mieste.

Dlhodobá prevádzka a anti-relaxácia: Vďaka antirelaxačnému dizajnu pružiny a povrchovým úpravám odolným voči korózii (žiarové zinkovanie, Dacromet atď.) je degradácia podpornej sily minimálna. Viac ako 70 % našich následných objednávok zo zámorských projektov pochádza od opakovaných zákazníkov, čo do určitej miery odráža dlhodobú spoľahlivosť našich podporných produktov.

Aplikácie produktov

Pružinové podpery elektrárne sa primárne inštalujú na kritických miestach v elektrárňach v cirkulácii pary a vody a vo vysokoteplotných systémoch spalín. V kombinácii s tlmičmi, pevnými vzperami a ďalšími komponentmi tvoria kompletný potrubný flexibilný zádržný systém.

Oblasť kotla: Používa sa na hlavných parovodoch, potrubiach horúceho a studeného ohrevu, výstupných kanáloch prehrievača atď. Absorbuje vertikálne a horizontálne tepelné posuny telesa kotla a spojovacích potrubí, zabraňuje nadmernému namáhaniu spojov dýz zberača a znižuje riziko praskania zvaru.

Oblasť turbíny: Inštaluje sa na hlavné parné potrubia, vysokoteplotné ohrievacie parné potrubia a vysokotlakové obtokové potrubia. Prostredníctvom presnej podpory obmedzuje sily a momenty prenášané na rozhrania turbíny, zaisťuje presnosť súososti hriadeľov a znižuje vplyv vibrácií na skrine turbíny.

Vysokotlakový systém napájacej vody: Na vysokotlakových potrubiach napájacej vody a potrubiach na temperovanie vody pružinové závesy/podpery podopierajú potrubia s vysokým zaťažením, pričom sa prispôsobujú teplotným zmenám, udržiavajú sklon potrubia a zabraňujú problémom s kavitáciou alebo vodným rázom spôsobeným obmedzeným posunom.

Systém odvodu spalín a odsírenia/denitrifikácie: Pre veľkopriemerové potrubia spalín/vzduch, vstupné/výstupné potrubia GGH a spojovacie potrubia odsírovacej veže. Tieto tenkostenné konštrukcie majú výraznú tepelnú rozťažnosť. Pružinové podpery kompenzujú toto posunutie, znižujú namáhanie prírubových spojov a pracujú v spojení s kompenzátormi na ochranu celého systému spalín.

Konvenčný ostrov jadrovej energie: Používa sa na hlavnom parnom okruhu sekundárneho okruhu, hlavnej napájacej vode a iných potrubiach. Spĺňa požiadavky na kontrolu konzistencie jadrovej energie a poskytuje kompletné certifikáty kvality materiálu a správy o kvalifikácii podporných funkcií.

Zabezpečenie kvality a výrobné kapacity

Naša továreň v provincii Jiangsu je vybavená plne automatickými výrobnými linkami vlnovcov, CNC rezacími a zváracími systémami a certifikovaným tímom nedeštruktívneho testovania (NDT). Od vstupu surového pružinového drôtu až po dodávku hotového výrobku, podpery Power Plant Spring Supports prechádzajú prísnou kontrolou v nasledujúcich kontrolných bodoch: overenie tepelných čísel surovín a fyzikálno-chemických správ, kontrola tvrdosti a metalografická kontrola po tepelnom spracovaní pružiny, testovanie tuhosti hotových produktov pri plnom zdvihu a testovanie hrúbky povrchovej vrstvy a priľnavosti.

Náš systém manažérstva kvality je certifikovaný podľa ISO 9001:2015 a všetky produkty sú v súlade s medzinárodnými normami vrátane ASME, CE a API. Kompletná akceptačná dokumentácia môže byť poskytnutá podľa požiadaviek projektu.

Technická podpora a služby

Vychádzajúc z našich skúseností s dodávaním potrubných zariadení do viac ako 45 krajín po celom svete, poskytujeme komplexný výber, inštaláciu a dlhodobú technickú podporu pre každú sériu podpier elektrární:

▶  Výpočet výberu: Získajte správy o analýze napätia potrubia a odporučte vhodné typy podpier/závesov, konštanty pružín a inštalačné výšky.

▶  Rýchla odpoveď: Predpredajné technické otázky a cenové ponuky sú zodpovedané do jedného pracovného dňa.

▶  Dohľad a svedectvo na mieste: Podporte zákazníka alebo tretiu stranu na mieste svedkom testovacích procesov.

▶  Pokyny pre inštaláciu a uvedenie do prevádzky: Poskytnite podrobné inštalačné príručky a odporúčania na úpravu v chladnom stave, pričom v prípade potreby je k dispozícii vzdialená videopomoc.

▶  Servis náhradných dielov: Uchovávajte záznamy o kalibrácii pružín pre každú výrobnú dávku, čo umožňuje rýchlu dodávku náhradných zostáv pružín.

Pre diskusie o konfiguračných riešeniach Power Plant Spring Support pre konkrétne projekty alebo o získanie relevantných projektových referencií kontaktujte náš technický predajný tím. Poskytneme podrobné hárky na výpočet zaťaženia a výtlaku a odporúčané rozloženia založené na skutočných pracovných podmienkach, a nie iba na zozname štandardných modelov, čo vám pomôže kontrolovať celkové obstarávacie náklady a zároveň zabezpečiť bezpečnú prevádzku potrubia.
