Ako skúsený výrobca podpory potrubí,TianshunposkytujePredizolovaná klzná podpera potrubiariešenia navrhnuté tak, aby vyhovovali tepelným pohybom pri zachovaní kontinuity izolácie. Tieto integrované zostavy pomáhajú priemyselným projektom znižovať tepelné mosty, zjednodušujú inštaláciu a zlepšujú spoľahlivosť izolovaných potrubných systémov.
Predizolovaná klzná podpera potrubia kombinuje nosnú izoláciu s klzným rozhraním s nízkym trením, čo umožňuje potrubiam expandovať a zmršťovať sa bez ohrozenia tepelnej ochrany. Na rozdiel od bežných podpier, ktoré vyžadujú rezanie a rekonštrukciu izolácie na mieste, integrovaný dizajn pomáha udržiavať súvislú izolačnú obálku a spoľahlivejšiu parozábranu. Tento článok vysvetľuje, ako tieto podpery fungujú, ktoré materiály vyhovujú rôznym prevádzkovým teplotám, ako vybrať správnu konfiguráciu a čo by mali technici zvážiť pri špecifikovaní podpory pre paru, chladenú vodu alebo kryogénnu prevádzku.
1. Čo je predizolovaná posuvná podpera potrubia?
2. Ako funguje posuvný a izolačný systém?
3. Aké sú hlavné inžinierske výhody?
4. Ktoré materiály sú vhodné pre rôzne teploty?
5. Ako si vyberiete správnu podperu pre posuvné potrubie?
6. Kde sa používajú predizolované klzné podpery rúr?
7. Čo by si mali kupujúci pred objednávkou skontrolovať?
9. Ako môže Tianshun podporiť váš projekt?

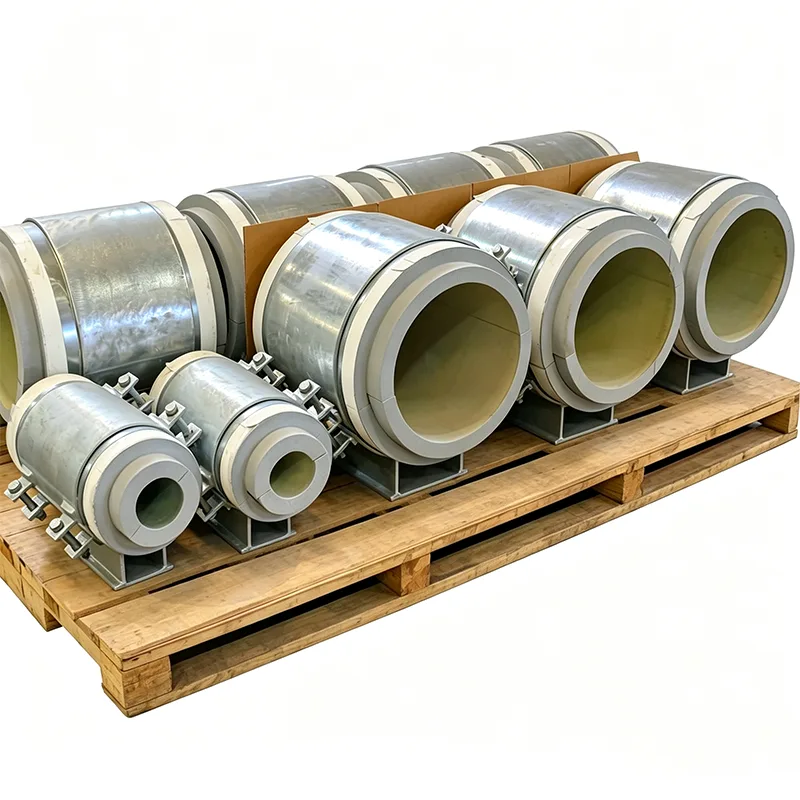

Predizolovaná posuvná podpera potrubia je skonštruovaný komponent, ktorý podopiera izolované potrubie a zároveň umožňuje kontrolovaný pohyb pozdĺž jeho osi. Integruje konštrukčnú podperu, nosný izolačný blok a posuvné rozhranie do koordinovanej zostavy.
Priemyselné potrubia zažívajú rozmerové zmeny, keď prevádzkové teploty stúpajú a klesajú. Parné potrubia sa počas spúšťania rozťahujú, potrubia chladenej vody sú vystavené odlišným teplotným podmienkam v porovnaní s okolím a kryogénne potrubia sa počas prevádzky výrazne sťahujú. Ak nosný systém bráni požadovanému pohybu, môžu sa na potrubných spojoch, tryskách zariadení, kotvách a iných konštrukčných bodoch vyvinúť nadmerné sily.
Bežné podpery môžu spôsobiť ďalší problém: izolácia je často prerušená v mieste podpery. Pracovníci na stavbe možno budú musieť odrezať izoláciu okolo kovovej topánky a následne zrekonštruovať ochranný obal. Zlé zarovnanie, stlačená izolácia alebo neúplné tesnenie môžu znížiť tepelný výkon.
Predizolovaná posuvná podpera rieši tieto výzvy kombináciou tepelnej izolácie a riadeného pohybu v jednej továrensky zmontovanej jednotke. Konštrukcia musí zodpovedať zaťaženiu potrubia, teplote, špecifikácii izolácie a očakávanému posunu.
Zostava je navrhnutá tak, aby prenášala zaťaženie potrubia na nosnú konštrukciu pri zachovaní posuvného mechanizmu oddeleného od primárnej izolačnej funkcie. Každý komponent má špecifický technický účel.
Pevný izolačný blok podporuje zaťaženie potrubia a zároveň obmedzuje prenos tepla medzi potrubím a oceľovou konštrukciou. Jeho materiál, hrúbka, pevnosť v tlaku a geometria musia byť vhodné pre návrhovú teplotu a podmienky zaťaženia. Blok by sa mal skontrolovať vzhľadom na prevádzkové, inštalačné a použiteľné skúšobné zaťaženie.
Typická konfigurácia používa leštenú nerezovú klznú plochu spárovanú s PTFE alebo grafitom impregnovanou klznou podložkou. Presné usporiadanie závisí od dizajnu. Rozhranie umožňuje axiálny pohyb a zároveň pomáha kontrolovať trenie a výsledné sily prenášané na nosnú konštrukciu.
Požadovaná posuvná dráha by sa mala určiť z analýzy napätia potrubia. Projektanti musia zvážiť predpokladaný posun, smer pohybu, koeficient trenia, reakcie podpory a primeranú rezervu pre podmienky projektu.
Pre studené a kryogénne služby je obzvlášť dôležitá kontrola vlhkosti. Integrovaná tesniaca príruba môže poskytnúť definovaný spojovací bod pre susedný izolačný plášť a parozábranu. Správne utesnenie poľa pomáha obmedziť prenikanie vlhkosti, ktorá môže inak zhoršiť izolačný výkon a zvýšiť riziko korózie.
Klzné rozhranie tiež potrebuje vhodnú ochranu pred stavebnými sutinami, vodou a inými nečistotami. Konečné detaily krytu a tesnenia by mali byť potvrdené podľa výkresov schválených výrobcom.
Integrácia izolačných a posuvných funkcií môže zlepšiť konzistenciu inštalácie a znížiť bežné problémy v miestach podpery rúr.
Tieto výhody závisia od správnej konštrukcie a inštalácie. Posuvná podpera nemôže kompenzovať nesprávny model napätia potrubia, nedostatočnú pevnosť izolácie, nedostatočnú dráhu alebo zle utesnenú parozábranu.
Výber materiálu je jedným z najdôležitejších krokov pri špecifikácii predizolovanej klznej podpery potrubia. Izolácia musí odolávať prevádzkovej teplote a zaťaženiu tlakom pri zachovaní prijateľného tepelného výkonu. Posuvné materiály musia byť tiež kompatibilné s očakávaným zaťažením, pohybom, prostredím a požiadavkami na údržbu.
| Aplikácia | Potenciálny izolačný materiál | Zváženie výberu kľúča |
|---|---|---|
| Chladená voda a soľanka | PIR s vysokou hustotou | Tepelná vodivosť, odolnosť proti vlhkosti a pevnosť v tlaku |
| Nízkoteplotné procesné potrubie | PIR alebo bunkové sklo | Návrhová teplota, kontrola pary a nosnosť |
| Kryogénne potrubia | Bunkové sklo | Vhodnosť pre extrémne nízke teploty a ochranu proti vlhkosti |
| Parné a horúce procesné linky | Kremičitan vápenatý | Teplotné hodnotenie, mechanická pevnosť a tepelný výkon |
| Špecializované vysokoteplotné aplikácie | Izolácia na báze perlitu alebo mikroporézna | Teplotné limity a kompresné správanie špecifické pre projekt |
Ako je popísané na produktovej stránke Tianshun Pre-inulated Pipe Slide Support, materiálové možnosti môžu pokrývať prevádzkové podmienky v rozsahu od približne -196 °C do +650 °C, v závislosti od zvolenej izolácie a konkrétneho dizajnu. Tieto koncové body by sa nemali interpretovať ako univerzálne hodnotenie pre každú konfiguráciu.
Pred schválením konečnej špecifikácie by inžinieri mali potvrdiť prípustnú prevádzkovú teplotu, pevnosť v tlaku pri projektovanej teplote, hrúbku izolácie, limity klzného materiálu a kompatibilitu všetkých komponentov.
Výber podpery len na základe menovitého priemeru potrubia môže viesť k nákladným revíziám dizajnu. Spoľahlivá špecifikácia zohľadňuje mechanické, tepelné a inštalačné požiadavky spoločne.
Identifikujte normálnu prevádzkovú teplotu, minimálne a maximálne konštrukčné teploty, tlakové podmienky a príslušné scenáre spúšťania alebo vypínania. Tieto faktory ovplyvňujú výber izolácie a očakávaný pohyb potrubia.
Uveďte prevádzkovú hmotnosť potrubia, hmotnosť kvapaliny, hmotnosť izolácie a opláštenia, použiteľné dynamické zaťaženie a príslušné zaťaženie pri hydroskúške. Izolačný blok sa musí kontrolovať skôr voči rozhodujúcemu prípadu zaťaženia než len normálnej prevádzkovej hmotnosti.
Na stanovenie očakávaného pohybu v mieste podpery použite schválenú analýzu napätia potrubia. Potvrďte smer jazdy, konštrukčný posun, rozmery posuvného rozhrania a požadovanú vzdialenosť.
Uveďte vonkajší priemer potrubia, izolačný materiál, hrúbku izolácie a požiadavky na parozábranu. Geometria podpery by mala byť v súlade so susedným izolačným systémom a nemala by vytvárať medzery alebo zraniteľné tesniace prechody.
Zistite, či podpera vyžaduje štandardnú posuvnú konfiguráciu, bočné vodiace dosky alebo iné obmedzenia špecifické pre daný projekt. Vedené podpery môžu umožňovať axiálny pohyb a zároveň obmedzovať bočný posun, ale miesta zadržiavania musia byť koordinované s celkovým návrhom namáhania potrubia.
Ak chcete získať širší prehľad konfigurácií podpory, pozrite si rozsah podpier priemyselných potrubí Tianshun a koordinujte vybranú podporu s úplným plánom podpory projektu.
Tieto podpery sú užitočné najmä tam, kde potrubie potrebuje tepelnú ochranu aj riadený pohyb. Bežné aplikácie zahŕňajú:
Zvážte potrubie chladenej vody inštalované vo vlhkej priemyselnej budove. Ak konvenčná oceľová podpera preruší izoláciu, okolo podpery sa môže vytvoriť kondenzácia, ktorá potenciálne prispieva ku korózii a poškodeniu izolácie. Správne zvolená predizolovaná posuvná podpera môže znížiť tento tepelný most a zároveň umožniť, aby sa potrubie pohybovalo podľa návrhu.
Skutočný výsledok závisí od špecifikácie izolácie, nosných zaťažení, podmienok prostredia, kvality inštalácie a kontinuity kompletného systému parozábrany.
Pre tímy obstarávania projektov kompletný technický prieskum pomáha výrobcom pripraviť presnejšiu cenovú ponuku a znižuje riziko medzier v špecifikáciách.
Pred vyžiadaním ponuky si pripravte nasledujúce informácie:
Požiadajte výrobcu, aby potvrdil konštrukčné predpoklady, prípustné zaťaženie, izolačné vlastnosti, posuvnú dráhu a detaily rozhrania. V prípade potreby zabezpečte kontrolu treťou stranou alebo svedecké testovanie ako samostatne definovanú projektovú službu.
Továrenská kontrola a dokumentácia môžu zlepšiť vysledovateľnosť, ale kupujúci by mali rozlišovať medzi internými kontrolami kvality a testovaním vykonávaným nezávisle akreditovanou treťou stranou. Rozsah kontroly by sa mal dohodnúť pred začatím výroby.
Štandardná potrubná pätka primárne podopiera potrubie a môže vyžadovať prerezanie a rekonštrukciu izolácie okolo nej. Predizolovaná posuvná podpera potrubia integruje nosný izolačný blok a klzné rozhranie, čo pomáha zachovať tepelnú izoláciu a zároveň umožňuje špecifikovaný pohyb.
Prevádzkový rozsah závisí od izolačného materiálu a kompletného konštrukčného riešenia. Tianshun uvádza možnosti v rozsahu od približne -196 °C pre vhodné kryogénne konfigurácie do +650 °C pre vhodnú vysokoteplotnú izoláciu. Skutočný povolený rozsah musí byť potvrdený pre vybrané materiály, zaťaženia a prevádzkové podmienky.
Požadovaná dráha je stanovená analýzou napätia v potrubí s ohľadom na tepelnú rozťažnosť alebo kontrakciu, umiestnenie podpery, smer pohybu a príslušné prevádzkové scenáre. Klzná plocha musí poskytovať dostatočný zdvih bez toho, aby dosiahla svoje mechanické limity.
áno. Vodiace dosky môžu byť začlenené do vhodných konfigurácií, aby umožnili axiálny pohyb a zároveň obmedzili bočný posun. Usporiadanie vedenia a vôle musia byť koordinované s analýzou napätia potrubia a projektovým návrhom podpory.
V závislosti od dohodnutého rozsahu dodávky môže dokumentácia obsahovať certifikáty oceľových materiálov, dátové listy izolačných materiálov, informácie o skúškach klzného trenia, správy o rozmerových kontrolách a príslušné záznamy o kontrole vo výrobe. Potvrďte požadované štandardy, sledovateľnosť a akékoľvek požiadavky na testovanie treťou stranou v špecifikácii nákupu.
Spoľahlivá predizolovaná klzná podpera potrubia musí vyvážiť konštrukčné zaťaženie, tepelnú izoláciu, klzný výkon a ochranu proti vlhkosti. Spracovanie týchto požiadaviek ako jeden koordinovaný návrh pomáha znižovať neistotu pri inštalácii a podporuje dlhodobú spoľahlivosť potrubia.
Tianshun vyrába produkty na podporu potrubí vo svojom závode v Yangzhou od roku 2012 a dodáva riešenia pre priemyselné potrubné aplikácie vrátane pary, chladenej vody a kryogénnych služieb. Po preskúmaní rozmerov potrubia, požiadaviek na izoláciu, návrhového zaťaženia a údajov o pohybe môže technický tím pomôcť identifikovať vhodnú konfiguráciu podpory a objasniť dokumentáciu potrebnú pre váš projekt.
Ak získavate prispôsobenéPredizolovaná klzná podpera potrubiapre novú inštaláciu alebo existujúcu modernizáciu potrubia si pred vyžiadaním cenovej ponuky pripravte plán podpory potrubia, špecifikácie izolácie a údaje z analýzy napätia. Navštívte produktovú stránku Tianshun a pozrite si dostupný prístup k dizajnu akontaktujte násprediskutovať vaše technické požiadavky, materiálové možnosti, rozsah kontroly a potreby dodávky projektu.
