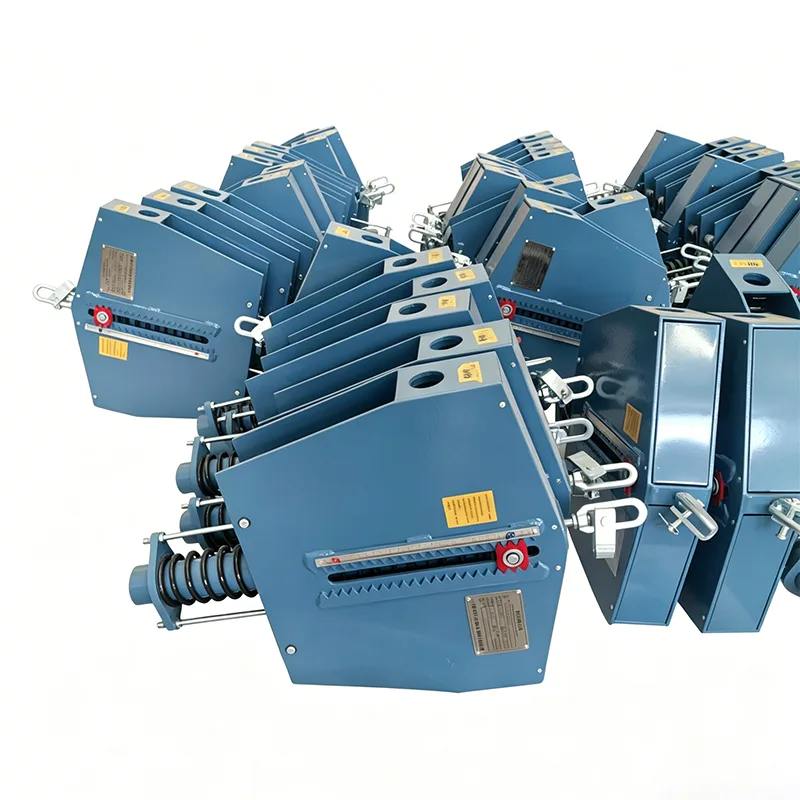

Konštantná pružinová podpora potrubia

Konštantná pružinová podpora potrubia

Počas prevádzky priemyselných potrubných systémov vedie nesprávny výber podporných riešení často k sérii problémov:

▶  Nadmerné namáhanie potrubia: Keď vysokoteplotné potrubia podliehajú tepelnému posunu, zmeny podpernej sily spôsobujú praskanie zvarov a netesnosti spojov

▶  Poškodenie rozhrania zariadenia: Tepelná expanzia potrubí sa prenáša na citlivé zariadenia, ako sú čerpadlá a kompresory, čo má za následok posunutie zariadenia alebo zlyhanie tesnenia.

▶  Zlyhanie zaseknutia podpery a závesu: Nesprávna inštalácia a uvedenie do prevádzky bráni pružinám v normálnej činnosti, čo spôsobuje prehýbanie a deformáciu potrubia

▶  Vysoké náklady na prevádzku a údržbu: Častá údržba a výmena ovplyvňujú kontinuitu výroby

Na vyriešenie týchto bežných priemyselných problémov poskytujeme vyspelé riešenie overené 14-ročnou inžinierskou praxou – konštantná pružinová podpora potrubia.

Krivka zaťaženia a posunutia získaná z typovej skúšky konštantnej podpery pružiny/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek s konštantnými pružinami. Všetky výrobné jednotky podliehajú kalibrácii zaťaženia pred odoslaním, pričom odchýlka zaťaženia je regulovaná v rozmedzí ± 6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Technické špecifikácie produktu

Umiestnenie produktu a základná hodnota

Konštantná pružinová podpora pre potrubie je základný typ podpery s konštantnou silou špeciálne navrhnutý pre spodnú podporu potrubí, vhodný pre pracovné podmienky, kde nie je priestor na zdvíhanie nad potrubím a je potrebná podpora od základu alebo plošiny smerom nahor.

Na rozdiel od typov závesov je pružinová podpera s konštantnou silou umiestnená priamo na oceľových nosníkoch, betónových základoch alebo nosných oceľových konštrukciách a pripojená k spodnej časti potrubia cez základňu. Počas celého procesu vertikálneho tepelného posunu potrubia vždy poskytuje stabilnú nosnú silu s rýchlosťou zmeny zaťaženia riadenou v rozmedzí ±5%, čím sa zásadne eliminuje dodatočné napätie spôsobené tepelným posunom.

Od svojho založenia v roku 2012 spoločnosť Yangzhou Tianshun Pipeline Technology poskytla desiatky tisíc sád produktov na podporu potrubí pre energetické a petrochemické projekty vo viac ako 40 krajinách po celom svete, pričom nazbierala bohaté skúsenosti s aplikáciami na mieste.

Sprievodca výberom: Kedy zvoliť podporu konštantnou silou

Podľa priemyselnej normy NB/T 47038—2019 podpery a závesy pružín konštantnej sily v kombinácii so skúsenosťami z inžinierskej praxe sú výberové kritériá nasledovné:

Potrebné parametre pre výber (zabezpečte presnú zhodu):

▶  Prevádzkové zaťaženie potrubia (vrátane hmotnosti potrubia, média a izolačnej vrstvy)

▶  Hodnota vertikálneho tepelného posunu potrubia zo studeného do horúceho stavu

▶  Rozsah teplôt pracovného prostredia

▶  Obmedzenia miesta inštalácie na mieste

▶  Požiadavky štandardu vykonávania (národná norma / chemická norma / energetická norma)

Technické špecifikácie produktu

Porovnanie výkonu rôznych riešení podpory

Aj keď sú počiatočné obstarávacie náklady na Constant Spring Support for Pipeline relatívne vysoké, z pohľadu celého životného cyklu viac ako 10 rokov sú jeho komplexné náklady lepšie ako iné riešenia vďaka jeho bezúdržbovej vlastnosti, vysokej spoľahlivosti a nízkej poruchovosti.

Výroba a zabezpečenie kontroly kvality

1. Kontrola surovín

▶  Všetka pružinová oceľ pochádza z veľkých domácich oceliarní s materiálovými certifikátmi

▶  Skúšanie tvrdosti a opätovná kontrola zloženia sa vykonáva pred uložením každej šarže pružinových materiálov do skladu

▶  Zváracie materiály zodpovedajú základnému kovu a vyhovujú kvalifikácii postupu zvárania

2. Kontrola výrobného procesu

▶  Pružiny sú po navinutí podrobené vákuovému tepelnému spracovaniu, aby sa eliminovalo vnútorné napätie

▶  Každá pružina je samostatne testovaná zaťažením, pričom sa zaznamenávajú krivky zaťaženia a posunu

▶  Skúška úplného zdvihu sa vykonáva po kompletnej montáži, aby sa zabezpečilo, že stálosť spĺňa normy

▶  Povrchová antikorózna úprava: pieskovanie a odhrdzovanie + základný náter bohatý na epoxidový zinok + vrchný náter

3. Továrenská inšpekcia

Každá konštantná pružinová podpora pre potrubie absolvuje pred dodaním nasledujúce kontroly s vydanými správami:

▶  Kontrola vzhľadu a rozmerov

▶  Skúška stálosti zaťaženia pri plnom zdvihu

▶  Test funkcie uzamykacieho zariadenia

▶  Kalibrácia indikátora posunu

Bežné problémy a riešenia

Náš servisný proces

1.Technická konzultácia: Profesionálny predajný tím poskytuje návrhy na výber na základe parametrov vášho potrubia

2. Potvrdenie schémy: Vydajte špecifikácie produktu a cenové ponuky, potvrďte technické požiadavky a dodaciu lehotu

3.Produkcia a výroba: Vyrábajte podľa objednávok, spätná väzba priebehu výroby je k dispozícii počas procesu

4. Továrenská kontrola: Kompletná kontrola s pripojenými protokolmi o skúškach a osvedčeniami o kvalifikácii

5.Logistika a dodávka: 7-15 dní dodanie pre konvenčné modely, prispôsobené produkty dodávané podľa dohodnutého cyklu

6.Popredajná podpora: Poskytnite návod na inštaláciu, reagujte na problémy s kvalitou produktu do 24 hodín

Technológia potrubia Yangzhou Tianshun vždy dodržiava obchodnú filozofiu „stabilná kvalita, profesionálne služby“. Naše produkty stabilne fungujú v inžinierskych projektoch vo viac ako 40 krajinách vrátane Spojených štátov amerických, Veľkej Británie, Brazílie, Singapuru a Južnej Afriky. Výber konštantnej pružinovej podpory pre potrubie znamená výber spoľahlivého riešenia podpory potrubia overeného globálnymi inžinierskymi postupmi.
