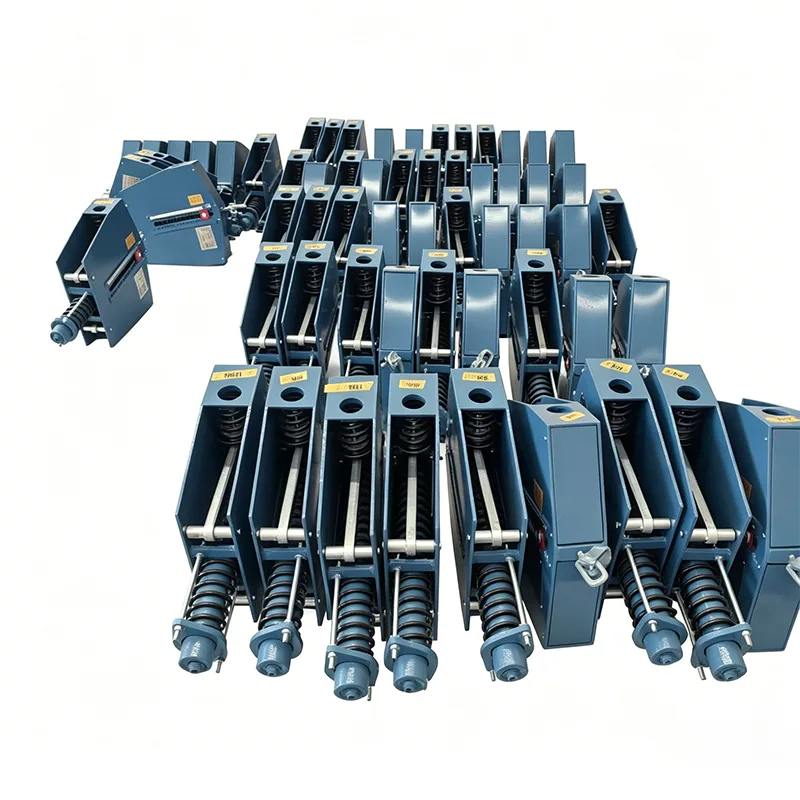

Závesná stála podpora pružiny

V mnohých priemyselných areáloch sa pod potrubím nachádzajú zariadenia, priechody, skupiny ventilov alebo iné prekážky, ktoré znemožňujú inštaláciu podpier na podlahu. Medzitým niektoré potrubia s veľkým priemerom zažívajú tepelné posuny presahujúce 100 mm a kolísanie zaťaženia bežných variabilných pružinových podpier spôsobí, že napätie potrubia prekročí povolené limity.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Závesná konštantná pružinová podpora dokonale rieši túto priemyselnú výzvu. Inštaluje sa zavesením na oceľových konštrukciách nad hlavou, nezaberá žiadny priestor pod potrubím, pričom poskytuje konštantnú podpernú silu s mierou kolísania ≤ 5 % cez celý zdvih.

Technické špecifikácie produktu

Tabuľka špecifikácií konštantných pružinových závesov	Príklad
Model / Séria	PH, LH, CA, CS, TH
Kapacita zaťaženia (prevádzková)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Skutočné cestovanie	Až do 600 mm
Odchýlka zaťaženia (tolerancia)	±5 % (štandardná) / ±3 % (vysoká prec.)
Inštalačná poloha	Horizontálne / Vertikálne
Dokončenie bývania	Žiarovo pozinkované / epoxidové
Prevádzková teplota	-20 °C až +80 °C (okolie)
Materiál pružinovej cievky	60Si2Mn / 50CrVA
Rozsah nastavenia zaťaženia	±10 % (úprava poľa)

Porovnanie medzi závesnými a podlahovými spôsobmi inštalácie

Tieto dva spôsoby inštalácie majú svoje príslušné použiteľné scenáre pre rôzne podmienky na mieste a závesné podpery s konštantnou pružinou ponúkajú nenahraditeľné výhody v prostrediach s obmedzeným priestorom:

Porovnávacia dimenzia	Závesná stála podpora pružiny	Konštantná pružinová podpora namontovaná na podlahu
Miesto inštalácie	Pod nadzemné oceľové konštrukcie / betónové nosníky	Nadzemné / plošiny vybavenia
Obsadenie priestoru pod potrubím	žiadne	Plné obsadenie
Náročnosť inštalácie	Stredná (vyžaduje prevádzku vo veľkej nadmorskej výške)	Nízka
Načítať prenosovú cestu	Potrubie → Podpora → Nadzemná konštrukcia	Potrubie → Podpora → Pozemné základy
Použiteľné scenáre	Potrubia s prekážkami pod, zvýšené potrubia	Potrubia s dostatočným priestorom dole
Maximálna nosnosť	1200 kN	2000 kN
Maximálny posun	400 mm	600 mm

Konštrukčný dizajn optimalizovaný výhradne pre podmienky zavesenia

Na základe všeobecného dizajnu podpery s konštantnou pružinou prešli závesné podpery s konštantnou pružinou cielenými optimalizáciami pre záťažové charakteristiky inštalácie zavesenia:

▶  Kované integrované zdvíhacie oká: Horné zdvíhacie oká využívajú technológiu monolitického kovania bez chýb zvárania, čím dosahujú 2,5-násobný bezpečnostný faktor.

▶  Zariadenie na obmedzenie kývania: Vybavené priečnymi obmedzujúcimi štruktúrami, ktoré zabraňujú nadmernému kolísaniu potrubia počas prevádzky.

▶  Nastaviteľná vešiaková tyč: Štandardné 1–3 m nastaviteľné vešiakové tyče na prispôsobenie sa rôznym výškam inštalácie.

▶  Konštrukcia ochrany proti pádu: Na všetkých miestach pripojenia sú nainštalované dvojité bezpečnostné mechanizmy, ktoré zabraňujú pádom z veľkých výšok.

▶  Ukazovateľ vizuálneho posunu: Na bočnej strane sú namontované veľkorozmerné štítky, aby pozemný personál mohol ľahko sledovať prevádzkový stav.

Tabuľka štandardných špecifikácií celej série

Na pokrytie väčšiny požiadaviek priemyselných aplikácií je k dispozícii päť štandardných sérií závesných podpier s konštantnou pružinou:

Modelová séria	Rozsah menovitého zaťaženia (kN)	Menovitý rozsah posunu (mm)	Rozsah prevádzkovej teploty (℃)	Štandardná dĺžka tyče závesu (m)	Maximálna hmotnosť jednotky (kg)
HCS-50	1–50	50 100	-40 ~ +450	1.5	120
HCS-100	50 – 100	100, 150	-40 ~ +450	2.0	250
HCS-200	100 – 200	150 200	-40 ~ +550	2.0	480
HCS-500	200 – 500	200 300	-40 ~ +550	2.5	1200
HCS-1200	500 – 1200	300 400	-196 ~ +550	3.0	3500

Všetky produkty sú v súlade s normami GB/T 17116.2, ANSI/ASME B31.1 a API RP 551.

Meraný výkon vs. priemyselné štandardy

Všetky kľúčové ukazovatele výkonu závesných podpier s konštantnou pružinou prekračujú požiadavky národných noriem. Všetky údaje pochádzajú zo 100% úplných záznamov o inšpekcii nášho laboratória akreditovaného CNAS:

Ukazovateľ výkonu	Národná štandardná požiadavka	Nameraná hodnota Tianshun
Miera fluktuácie zaťaženia	≤ 5 %	≤ 4 %
Pevnosť v ťahu zdvíhacieho očka	1,5-násobok menovitého zaťaženia	2,5-násobok menovitého zaťaženia
Nedeštruktívne testovanie zvarov	20% odber vzoriek	100% úplná kontrola
Únavový život	≥100 000 cyklov	≥150 000 cyklov
Presnosť nastavenia tyče závesu	± 10 mm	± 5 mm

Celoživotný vysledovateľný systém kontroly kvality

Aby sme zaistili absolútnu bezpečnosť produktov inštalovaných vo vysokých nadmorských výškach, priraďujeme každému závesnému držiaku s konštantnou pružinou jedinečný identifikačný kód produktu, ktorý umožňuje úplnú sledovateľnosť životného cyklu:

▶  Vysledovateľnosť surovín: Ku každej sérii ocele je priložený originálny certifikát Mill Test Certificate (MTC) a výsledky spektrálnej analýzy sú viazané na identifikačný kód.

▶  Záznamy o výrobnom procese: Operátori a časové pečiatky pre všetky kritické procesy (zváranie, tepelné spracovanie, montáž) sú plne zdokumentované.

▶  Archivácia inšpekčných správ: Všetky inšpekčné správy sú prevedené do elektronických súborov a je možné si ich vyžiadať online prostredníctvom identifikačného kódu.

▶  Výrobné označenie: Jedinečný identifikačný kód, dátum výroby a číslo kontrolóra sú vyryté na typovom štítku produktu.

▶  Sledovanie po predaji: Informácie o inštalácii a prevádzke produktu sa synchrónne vkladajú do systému, čo poskytuje celoživotnú technickú podporu.

Typické aplikačné scenáre a záznam sledovania

Závesné neustále pružinové podpery boli úspešne aplikované vo viac ako 320 priemyselných projektoch po celom svete, pričom kumulatívne dodávky presahujú 180 000 jednotiek. Typické scenáre zahŕňajú:

▶  Výškové časti hlavných parovodov a potrubí na ohrev pary v elektrárňach

▶  Vyvýšené technologické potrubia v oblastiach ropných rafinérií

▶  Potrubie nádrže v termináloch na príjem LNG

▶  Závesné časti teplovzdušných potrubí vysokých pecí v oceliarňach

▶  Vyvýšené parovody cez rieku a cesty v mestách

▶  Potrubie veľkého priemeru na konvenčných ostrovoch jadrových elektrární

Ako dôkaz našich schopností môžeme poskytnúť kópie minulých projektových zmlúv, správy o prijatí vlastníka a fotografie prevádzky na mieste.

Exkluzívne inštalačné a technické služby

Pred odoslaním každého produktu sa vykonáva komplexné interné testovanie

Pred odoslaním každý produkt prechádza kompletným vnútropodnikovým testovacím procesom. Tento proces zahŕňa rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT tam, kde je to vhodné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku. Dodávajú sa protokoly o skúške z výroby (FTR) a protokoly o skúške materiálu (MTR).

Objasnenie akreditácie treťou stranou

Interné testovanie nie je to isté ako testovanie treťou stranou akreditované ILAC. Ak sa vyžaduje testovanie svedkom tretej strany alebo laboratórne testovanie, môže sa poskytnúť ako samostatná voliteľná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne)

1. Testovanie materiálu

Táto služba zahŕňa analýzu chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a tvrdosti.

2. Zvárajte NDT

Dostupné metódy zahŕňajú testovanie magnetickými časticami (MT), testovanie prienikom tekutín (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Zahrnuté sú krivky zaťaženia a posunu.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Naše charakteristické výhody

Porovnanie s medzinárodným systémom podpory rúr LISEGA

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA.

Viac ako štandardný domáci dodávateľ

Na rozdiel od štandardných domácich výrobcov, ktorí poskytujú len samotný produkt, dodávame ku každej pružinovej jednotke krivku zaťaženia a posunu. Pomáhame tiež zabezpečiť testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Často kladené otázky (FAQ)

Otázka: Čo ak je výška inštalácie nedostatočná?

Odpoveď: Verzie s krátkymi závesnými tyčami môžeme prispôsobiť podľa skutočnej výšky miesta alebo poskytnúť špičkové vstavané inštalačné riešenia na maximalizáciu úspor inštalačného priestoru.

Otázka: Ako nastaviť nosné zaťaženie zo zeme?

Odpoveď: Všetky modely sú vybavené zariadeniami s možnosťou nastavenia zeme. Jemné doladenie zaťaženia je možné dokončiť zo zeme pomocou špeciálneho predĺženého kľúča, čím sa eliminuje potreba operácií vo veľkých nadmorských výškach.

Otázka: Ako sú produkty chránené počas prepravy?

Odpoveď: Používame vlastné drevené debny s vnútornými tlmiacimi materiálmi a upevňovacími zariadeniami, aby sa zabránilo deformácii mechanizmu ojnice počas prepravy. Súčasťou dodávky je aj prepravné uzamykacie zariadenie, ktoré zaisťuje, že produkty dorazia na miesto v perfektnom stave.
