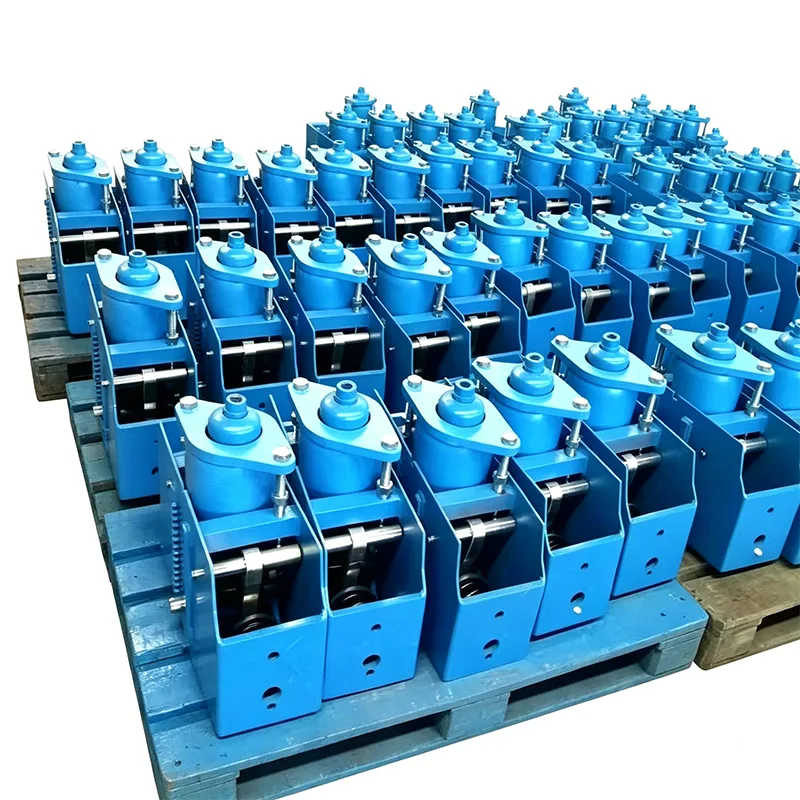

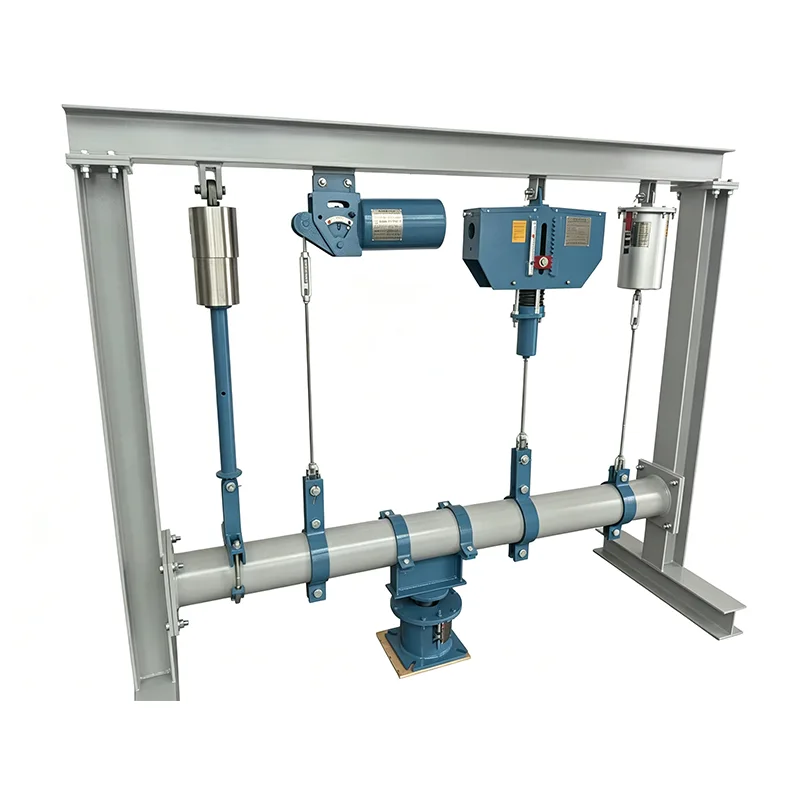

Horizontálna konštantná podpora pružiny

V mnohých priemyselných lokalitách obmedzený priestor nad potrubím znemožňuje inštaláciu vertikálnej podpery s konštantnými pružinami. Medzitým niektoré potrubia vyžadujú podporu zo strany alebo zospodu a tradičné metódy podpory sa snažia splniť požiadavky na konštantnú silu pri veľkých výtlakoch. Horizontálna konštantná pružinová podpora je špecializovaný produkt navrhnutý špeciálne na riešenie týchto problémov. Inštaluje sa vodorovne pod potrubia alebo vedľa nich, pričom poskytuje stabilnú podpornú silu počas celého pracovného zdvihu s mierou kolísania zaťaženia v rozmedzí 5 %.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Princíp činnosti a konštrukčné prvky

Horizontálna konštantná pružinová podpora funguje na princípe momentovej rovnováhy. Keď sa potrubie podrobí zvislému posunu, pružná sila pružiny sa premení na konštantnú výstupnú silu prostredníctvom presného spojenia a vačkového mechanizmu. Na rozdiel od vertikálnych podpier je jeho pružinová zostava usporiadaná horizontálne, čo má za následok nižšie ťažisko a stabilnejšiu prevádzku, vďaka čomu je obzvlášť vhodný pre potrubné systémy s veľkým zaťažením a veľkým objemom.

Štandardná horizontálna konštantná pružinová podpora využíva integrovanú zváranú rámovú konštrukciu s hlavnými komponentmi vrátane:

▶  Vodorovne usporiadaná zostava valcovej špirálovej pružiny

▶  Vysoko presný systém momentového vyváženia

▶  Bočný mechanizmus nastavenia záťaže

▶  Dvojťahové obmedzovacie zariadenie

▶  Ukazovateľ vizuálneho posunu

▶  Spodná montážna základňa

Technické špecifikácie produktu

Tabuľka špecifikácií konštantných pružinových závesov	Príklad
Model / Séria	PH, LH, CA, CS, TH
Kapacita zaťaženia (prevádzková)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Skutočné cestovanie	Až do 600 mm
Odchýlka zaťaženia (tolerancia)	±5 % (štandardná) / ±3 % (vysoká prec.)
Inštalačná poloha	Horizontálne / Vertikálne
Dokončenie bývania	Žiarovo pozinkované / epoxidové
Prevádzková teplota	-20 °C až +80 °C (okolie)
Materiál pružinovej cievky	60Si2Mn / 50CrVA
Rozsah nastavenia zaťaženia	±10 % (úprava poľa)

Porovnanie s vertikálnymi podperami s konštantnou pružinou

Porovnávacia položka	Horizontálna konštantná podpora pružiny	Vertikálna podpora konštantnej pružiny
Spôsob inštalácie	Inštaluje sa vodorovne pod alebo vedľa potrubia	Inštaluje sa vertikálne nad potrubia
Vesmírna okupácia	Nízky vertikálny priestor, vysoký horizontálny priestor	Nízky horizontálny priestor, vysoký vertikálny priestor
Poloha ťažiska	Nízka, vynikajúca prevádzková stabilita	Vysoké, náročné požiadavky na základ inštalácie
Maximálne zaťaženie	Až 1000 kN	Vo všeobecnosti nepresahuje 500 kN
Pohodlie údržby	Bočné ovládanie, nie je potrebné stúpanie	Špičková prevádzka, vyžaduje lezecké práce
Použiteľné scenáre	Potrubia s veľkým zaťažením s obmedzeným priestorom nad hlavou	Malozáťažové potrubia s obmedzeným horizontálnym priestorom

Parametre špecifikácie celej série

Poskytujeme 6 štandardných sérií horizontálnych podpier s konštantnou pružinou, ktoré pokrývajú veľkú väčšinu požiadaviek priemyselných aplikácií:

Modelová séria	Rozsah menovitého zaťaženia (kN)	Štandardná odchýlka (mm)	Rozsah prevádzkovej teploty (℃)	Bezpečnostný faktor dizajnu
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

Všetky produkty spĺňajú normy GB/T 17116.2-2018, ANSI/ASME B31.1 a DIN 2545.

Hlavné výhody výkonu

▶  Ultra vysoká nosnosť: Poskytuje maximálnu nosnú silu 1 000 kN, aby splnila požiadavky veľkých potrubí a zariadení

▶  Vysoká prevádzková stabilita: Horizontálne usporiadanie s nízkym ťažiskom poskytuje vynikajúci seizmický výkon, ktorý je schopný odolať zemetraseniam s magnitúdou 8

▶  Bezpečná a pohodlná údržba: Bočné nastavenie a kontrola eliminujú potrebu lezeckých prác, čím sa znižujú bezpečnostné riziká

▶  Silná prispôsobivosť inštalácie: Možno inštalovať na betónové nosníky, oceľové konštrukcie alebo základy zariadení

▶  Široký rozsah nastavenia zaťaženia: Umožňuje nastavenie na mieste v rozmedzí ±15 % menovitého zaťaženia

▶  Plne utesnený dizajn: Účinne zabraňuje vniknutiu prachu, dažďovej vody a korozívnych médií do vnútorných mechanizmov

Typické aplikačné polia

Horizontálne podpery s konštantnou pružinou sa široko používajú v nasledujúcich priemyselných scenároch:

▶  Hlavné parné a ohrievacie parovody vo veľkých tepelných elektrárňach

▶  Potrubie jednotiek hydrokrakovania a fluidného katalytického krakovania v ropných rafinériách

▶  Vstupné a výstupné potrubia skladovacej nádrže vo veľkých termináloch LNG

▶  Potrubie na horúci vzduch vo vysokej peci a konvertorové plynovody v oceliarňach

▶  Konvenčné ostrovné systémy parovodov v jadrových elektrárňach

▶  Veľkopriemerové vysokoteplotné rozvody teplej vody pre mestské ústredné kúrenie

Výroba a zabezpečenie kvality

So 14-ročnými skúsenosťami vo výrobe podpier s konštantnými pružinami spoločnosť Yangzhou Tianshun Pipeline úspešne použila svoje horizontálne podpery s konštantnými pružinami na viac ako 350 priemyselných projektoch po celom svete. Všetky produkty prechádzajú prísnymi postupmi kontroly kvality:

Pred odoslaním každého produktu sa vykonáva komplexné interné testovanie

Pred odoslaním každý produkt prechádza kompletným vnútropodnikovým testovacím procesom. Tento proces zahŕňa rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT tam, kde je to vhodné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku. Dodávajú sa protokoly o skúške z výroby (FTR) a protokoly o skúške materiálu (MTR).

Objasnenie akreditácie treťou stranou

Interné testovanie nie je to isté ako testovanie treťou stranou akreditované ILAC. Ak sa vyžaduje testovanie svedkom tretej strany alebo laboratórne testovanie, môže sa poskytnúť ako samostatná voliteľná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne)

1. Testovanie materiálu

Táto služba zahŕňa analýzu chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a tvrdosti.

2. Zvárajte NDT

Dostupné metódy zahŕňajú testovanie magnetickými časticami (MT), testovanie prienikom tekutín (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Zahrnuté sú krivky zaťaženia a posunu.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Naše charakteristické výhody

Porovnanie s medzinárodným systémom podpory rúr LISEGA

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA.

Viac ako štandardný domáci dodávateľ

Na rozdiel od štandardných domácich výrobcov, ktorí poskytujú len samotný produkt, dodávame ku každej pružinovej jednotke krivku zaťaženia a posunu. Pomáhame tiež zabezpečiť testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Exkluzívna servisná podpora

▶  Bezplatný prieskum na mieste a analýza napätia v potrubí

▶  Prispôsobený dizajn pre špeciálne inštalačné priestory

▶  Profesionálni inžinieri poskytujú pokyny na inštaláciu a uvedenie do prevádzky na mieste

▶  12-mesačná záručná doba s bezplatnou opravou alebo výmenou počas záručnej doby

▶  Doživotná technická podpora a dodávka náhradných dielov

Pre podrobnejšie informácie o Horizontálnej konštantnej pružinovej podpore alebo technickom výbere pre váš projekt, prosím kontaktujte náš obchodný tím.

Často kladené otázky (FAQ)

Otázka: Môžu byť horizontálne konštantné pružinové podpery inštalované na oceľové konštrukcie?

A: Áno. Poskytujeme viacero montážnych základných foriem na prispôsobenie sa betónovým základom, nosníkom oceľovej konštrukcie a plošinám zariadení. Pre modely s veľkým zaťažením poskytneme odporúčania pre návrh základov, aby sa zabezpečilo, že pevnosť inštalácie spĺňa požiadavky.

Otázka: Môže byť vaša horizontálna konštantná pružina použitá v prostredí s nízkou teplotou?

A: Áno. Ponúkame špeciálne nízkoteplotné modely, ktoré používajú materiály z nehrdzavejúcej ocele 304 alebo 316L a prešli testami nárazu pri nízkej teplote. Môžu normálne fungovať pri teplotách až -196 ℃ a sú vhodné pre kryogénne potrubné systémy, ako je LNG a etylén.

Otázka: Aký je čas dodania vašich produktov?

Odpoveď: Dodacia lehota pre štandardné modely je 30-45 dní a pre prispôsobené modely je to 45-60 dní v závislosti od zložitosti. Pri urgentných objednávkach vieme zabezpečiť urýchlenú výrobu s najkratšou dodacou lehotou 20 dní.
