Podpery potrubných pätiek odolné voči opotrebovaniu na podporu zaťaženia potrubia a posuvný posun

Trubková topánka je jednou z tých súčastí, ktorú si nikto nevšimne, kým tam nie je. Je privarený k spodnej časti potrubia, prenáša zaťaženie na konštrukčný nosník alebo T-stĺpik a často poskytuje klznú plochu, ktorá umožňuje axiálny pohyb potrubia počas tepelných cyklov. oTianshun, vyrábame tisíce potrubných pätiek každý rok – pre procesné linky, parné zberače, kryogénne potrubia a všetko medzi tým. Po 14 rokoch v odbore sme sa naučili, že dobre navrhnutá pätka potrubia dokáže viac než len udržať hmotnosť: chráni povrch potrubia, zachováva kontinuitu izolácie a bráni bodovým zaťaženiam, aby pretlačili stenu potrubia.

Pipe Shoes Supports sú súčasťou širšiehopodpery rúrrodiny, ale sú dostatočne odlišné na to, aby si zaslúžili ich vlastnú dizajnovú pozornosť. Zatiaľ čo jednoduchá svorka alebo tyč na zavesenie zvláda vertikálnu vlastnú hmotnosť, kontaktné rozhranie riadi rúrková pätka. Toto rozhranie sa rýchlo skomplikuje – vysoké trenie môže spôsobiť napätie v potrubí, nedostatočná výška môže rozdrviť izoláciu a nesprávny materiál môže viesť ku galvanickej korózii. Pravidelne dodávame potrubné čeľuste, ktoré spolupracujú spružinové vešiakyvyššie alebo s predizolovanými podperami rúr na studených vedeniach, kde je kritická tepelná izolácia.

Môžeme tiež poskytnúť lepený PTFE na podložnej doske z nehrdzavejúcej ocele pre aplikácie s vysokým zaťažením. Koeficient trenia zvyčajne spadá medzi 0,05 a 0,10 pre mazaný PTFE, čo je hodnota, ktorú väčšina technikov namáhania rúr používa pri svojej analýze flexibility.

Normy, ktoré dodržiavame

Potrubné pätky sú vyrobené podľa rovnakých štandardov podpory potrubia, aké aplikujeme na celý náš sortiment:

ANSI/MSS SP‑58 – Materiály a prevedenie podpier rúr

ASME B31.3 / B31.1 – Procesné a silové potrubie

EN 1090 – Výroba oceľových konštrukcií (pre projekty s označením CE)

GB/T 17116 – Čínsky štandard pre podpery rúr

Náš továrenský systém kvality je certifikovaný podľa normy ISO 9001:2015 a pre každú šaržu obuvi môžeme dodať úplnú certifikáciu materiálu EN 10204 3.1.

Často kladené otázky

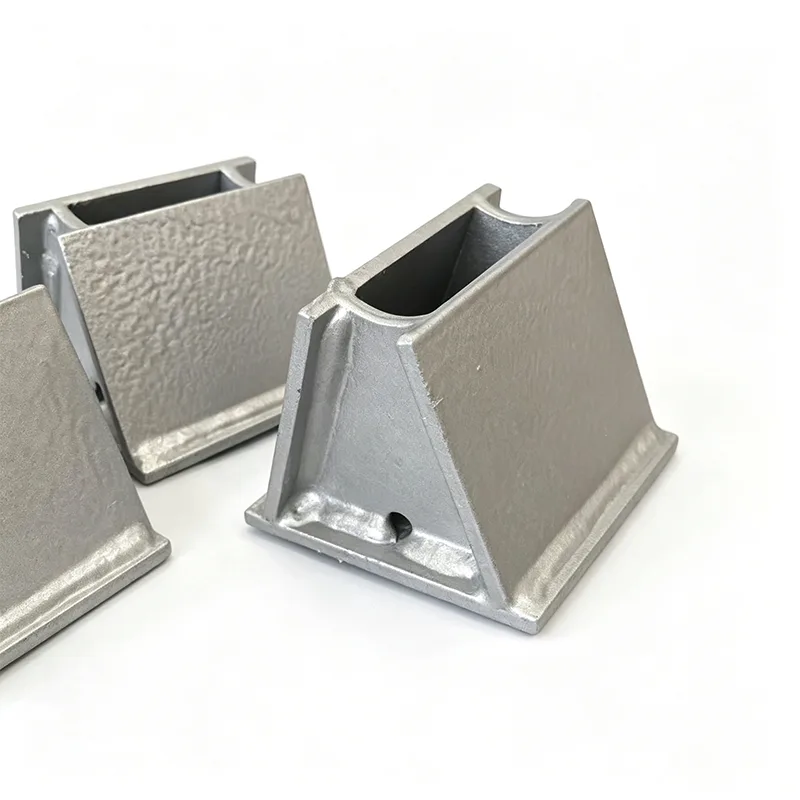

Otázka 1: Akú výšku by mala mať moja topánka?

Výška topánky je určená hrúbkou izolácie plus vôľou 10–25 mm. Napríklad rúra so 100 mm izoláciou z minerálnej vlny by zvyčajne potrebovala výšku topánky 120 – 125 mm, aby sa izolácia udržala bez nosnej ocele. Vypočítame to z vašej špecifikácie potrubia, ak nám poskytnete veľkosť potrubia a plán izolácie.

Otázka 2: Kedy potrebujem na topánku posuvnú dosku z PTFE a kedy môžem len zvárať základňu z uhlíkovej ocele?

Ak sa očakáva axiálny pohyb potrubia pri tepelnej rozťažnosti, PTFE alebo leštený nerezový klzný povrch znižuje trenie a výsledné reakčné zaťaženie trysiek zariadenia. Pevné alebo kotviace body nepotrebujú posuvnú dosku. Vaša správa o namáhaní potrubia vám povie, ktoré podpery sú posuvné a ktoré sú pevné.

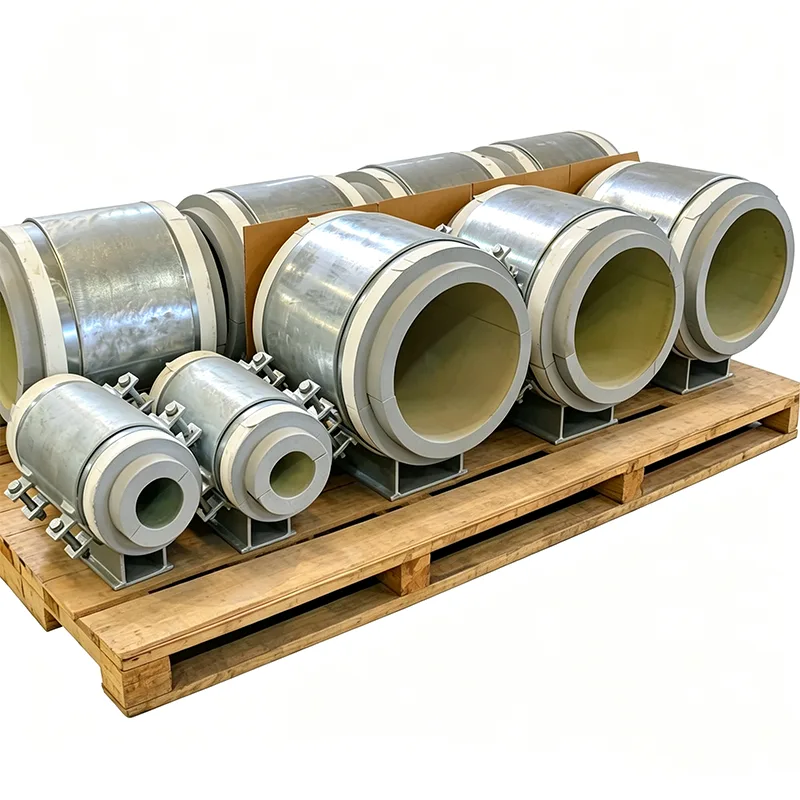

Q3: Môžete dodať predizolované potrubné nástavce pre kryogénne služby?

áno. Vyrábame topánky s izolačným blokom z tuhej peny alebo ľahčeného skla vlepeným do oceľového sedla. Základná doska siaha pod izoláciu a celá zostava je navrhnutá tak, aby sa zabránilo prenosu chladu a kondenzácii. Tieto sú bežne špecifikované pre potrubia na LNG, etylén a chladenú vodu.

Q4: Aký je váš dodací čas pre vlastné potrubné topánky?

Jednoduché topánky z uhlíkovej ocele bez PTFE: 12–18 dní. Topánky s lepenými PTFE podložkami alebo hardvérom z nehrdzavejúcej ocele: 20–25 dní. Obuv s veľkým priemerom pre 24" alebo väčšiu fajku môže trvať trochu dlhšie. Presný harmonogram Vám potvrdíme s Vašou cenovou ponukou.

Q5: Potrebujete výkresy alebo môžete navrhnúť topánku zo základných údajov?

Obidve fungujú. Ak máte štandardný výkres obuvi, vyrobíme presne podľa neho. Ak máte iba veľkosť potrubia, hrúbku izolácie a zaťaženie, môžeme vám navrhnúť dizajn na schválenie – bez technických poplatkov za štandardné konfigurácie.

Kontrola kvality na každej obuvi

Aj keď návleky vyzerajú jednoducho, používame konzistentný proces kontroly kvality:

Kontrola materiálu podľa tepelných čísel a certifikátov mlyna

Rozmerové overenie polomeru sedla, aby sa zabezpečilo správne uloženie na vonkajší priemer potrubia

Vizuálna kontrola zvaru, v prípade potreby je k dispozícii PT alebo MT

Kontrola integrity spoja na PTFE podložkách (test poklepaním a vizuálny)

Konečná kontrola rozmerov — výška, rovinnosť základovej dosky, rozstup otvorov pre skrutky

Kontrola náteru

Každá topánka alebo séria obuvi je označená jedinečným číslom, ktoré odkazuje na váš zoznam podpory. Balík môžete prejsť a priradiť každý kus k izometrickému vzoru bez toho, aby ste museli otvárať výkres.

Možnosti prispôsobenia, ktoré riešime často

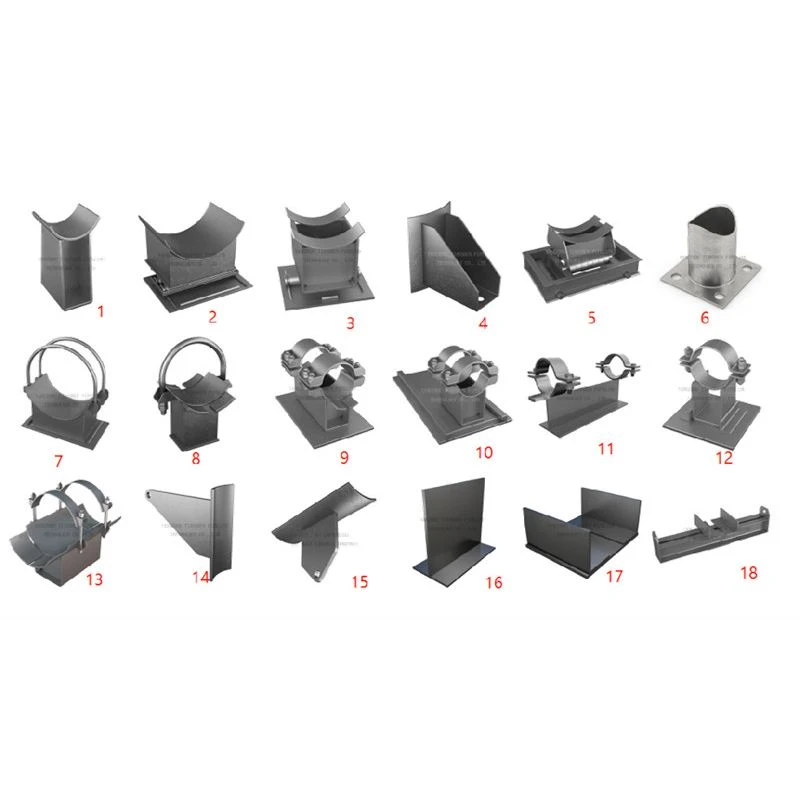

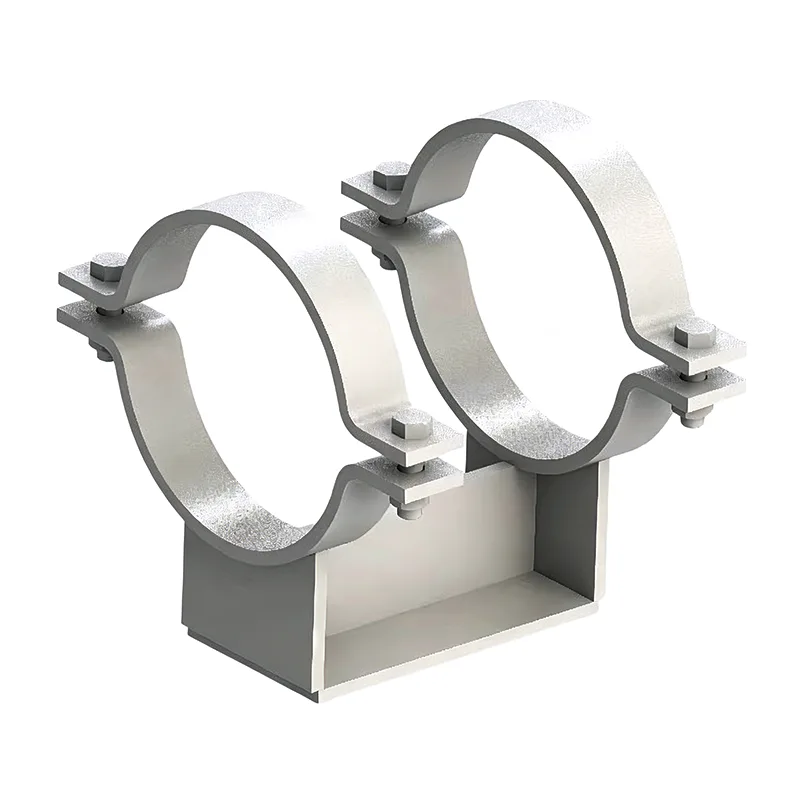

Východiskovým bodom sú pre nás štandardné rúrkové topánky. Pravidelne ich upravujeme pre konkrétne úlohy:

Predĺžené základové dosky pre širokopásové nosníky

Uhlové pätky pre šikmé stojany na rúry

Delená škrupina pre dodatočnú montáž na existujúce linky bez rezania

Sedlá z vysokoteplotnej zliatiny (napr. P11, P22) pre potrubia pece a reformátora

Dvojité posuvné dosky s bočnými dorazmi pre vedené posuvné pätky

Ohňovzdorné prevedenie obuvi s intumescentnou vrstvou alebo vložkami z minerálnej vlny

Čím viac informácií o inštalácii nám poskytnete, tým lepšie dokážeme prispôsobiť topánku, aby sme predišli neskorším úpravám stránok.

Veci, ktoré sme sa naučili v teréne

Na vysokoteplotných vedeniach vždy pri umiestňovaní zvaru čeľuste počítajte s expanziou potrubia. Topánka privarená v nesprávnej polohe počas studenej inštalácie môže pri zahriatí linky odchádzať z nosnej ocele.

PTFE podložky je potrebné chrániť počas pieskovania a lakovania na mieste. Zvyčajne ich maskujeme, ale pripomienka pre štáb stránky nikdy nezaškodí.

Ak topánka sedí na pozinkovanej konštrukcii, uprednostňuje sa kontaktný povrch z nehrdzavejúcej ocele alebo PTFE, aby sa zabránilo krehnutiu zinku a nerovnomernej korózii.

Pri veľkých hrubostenných rúrach celoplošná pätka rozdeľuje zaťaženie lepšie ako plochá tyčová pätka a znižuje riziko miestneho nadmerného namáhania steny rúry. Môžeme vykonať rýchly výpočet, ak zdieľate rozvrh potrubia a zaťaženie.

Prečo Tianshun pre Pipe Shoes?

Trubkové topánky sú neopísanými ťahúňmi potrubného systému a zaobchádzame s nimi s rešpektom, ktorý si zaslúžia. Každá obuv, ktorú dodávame, je vyrobená vo vlastnej réžii z nášho vlastného inventára oceľových plechov, rúr a konštrukčných častí. To znamená, že kontrolujeme kvalitu od suroviny až po finálnu farbu. Znamená to tiež, že môžeme rýchlo reagovať, keď projekt na poslednú chvíľu pridá 50 topánok navyše.

Dodali sme potrubné čeľuste pre závody na výrobu metanolu, plávajúce zariadenia LNG, siete diaľkového vykurovania a farmaceutické čisté inžinierske siete. Viac ako 70 % nášho podnikania pochádza z opakovaných objednávok, pretože naše topánky pasujú na potrubie, posúvajú sa, keď majú, a nehrdzavejú v prvom roku.

Ak váš projekt potrebuje potrubné podpery, predizolované podpery potrubia alebo kompletný balík pružinových podpier a závesov, pošlite nám svoj plán podpory alebo štandardné výkresy. Poskytneme cenovú ponuku priamo z výroby, konkurencieschopné ceny a časový harmonogram dodania, ktorý si môžete naplánovať. Návšteva našej továrne v Yangzhou je vítaná kedykoľvek – presne uvidíte, ako striháme, zvárame a dokončujeme každú topánku predtým, ako odíde.
