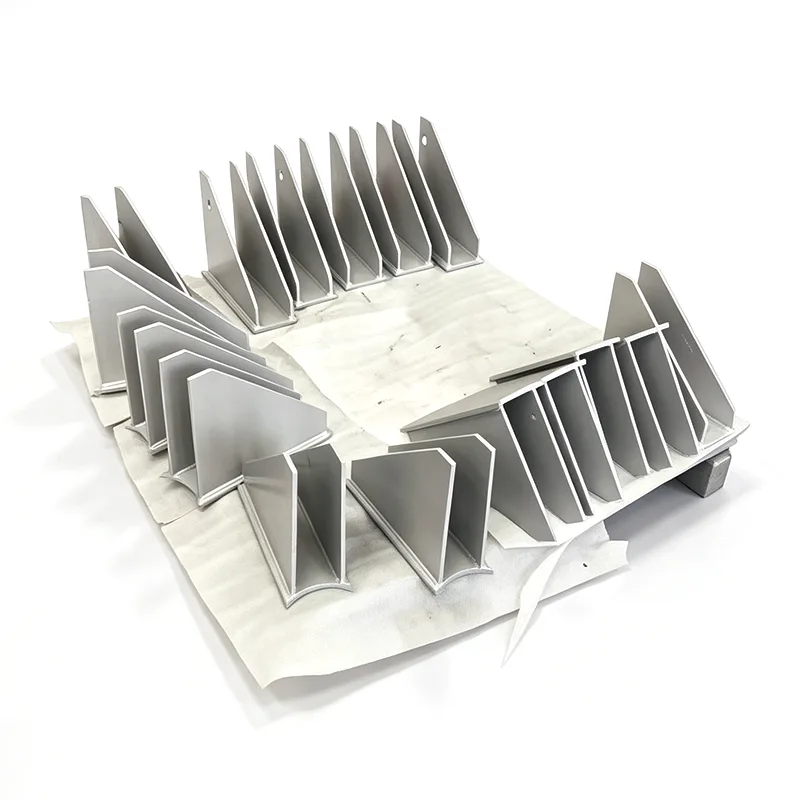

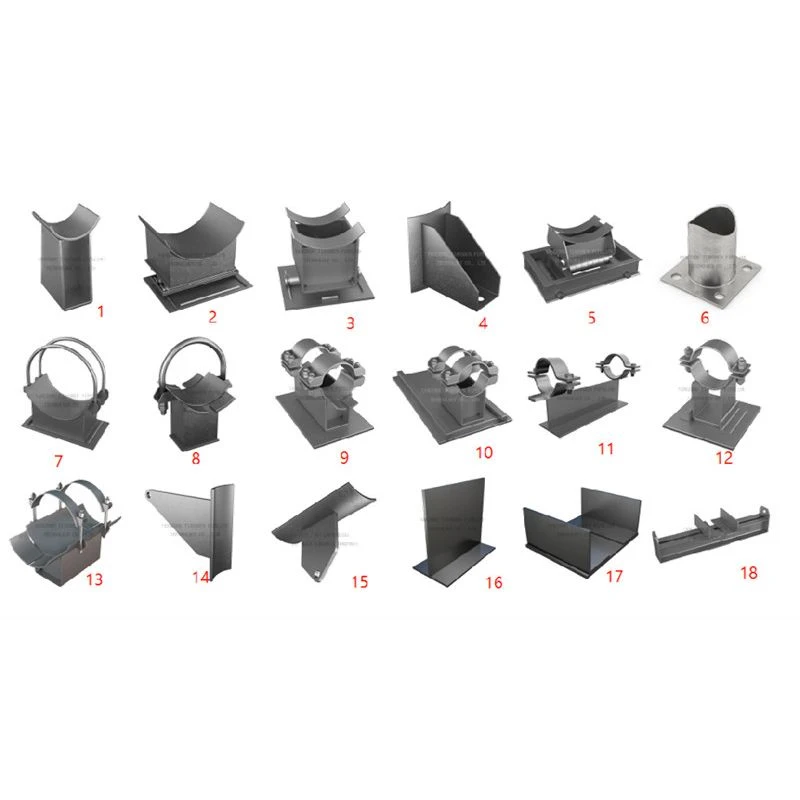

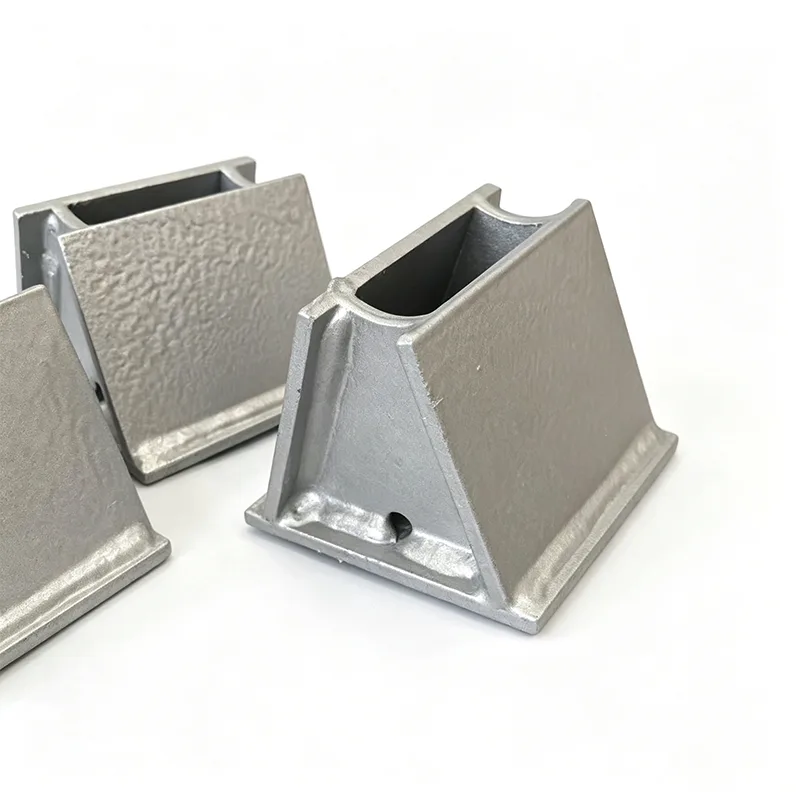

Výškovo nastaviteľná podpora topánok

Na papieri je výška potrubia pevné číslo. Na mieste je to zriedka. Oceľové stĺpy sa usadia. Základy sa mierne posúvajú. Pružinové podpery sa stlačia viac alebo menej, ako predpokladal model napätia. Keď potrubie skončí o 10 mm príliš vysoko alebo 15 mm príliš nízko na sacej hubici čerpadla alebo prírube kompresora, vynútenie spojenia na miesto spôsobí zaťaženie trysky, na ktoré nebolo zariadenie nikdy skonštruované. Najjednoduchší spôsob, ako dosiahnuť správnu výšku - a udržať ju - je návlek, ktorý môžete nastaviť.

Výškovo nastaviteľnú podperu topánok vyrábame v našom závode v Jiangsu od roku 2012. Samotný dizajn nie je zložitý, ale prinútiť ho spoľahlivo držať polohu pri mŕtvej váhe, tepelnom pohybe a vibráciách. Naše nastaviteľné topánky to práve teraz robia pod rozvodmi pary v juhovýchodnej Ázii, rozvodmi chladenej vody na Strednom východe a stojanmi na potrubia LNG v Severnej Amerike.

Ako funguje úprava – a prečo zostáva na mieste

Jadrom zostavy je závitový driek, ktorý prechádza medzi kolískou rúry a základnou doskou. Otáčanie nastavovacej matice zdvíha alebo spúšťa potrubie v jemných krokoch. Po nastavení výšky vstupujú do hry dva nezávislé uzamykacie mechanizmy:

Ťažká poistná matica utiahnutá proti hlavnému telesu, ktorá zabraňuje tečeniu pri vertikálnom zaťažení.

Vo väčších veľkostiach sekundárna zaisťovacia skrutka alebo delená objímka, ktorá mechanicky blokuje rotáciu, a to aj pri pretrvávajúcich vibráciách z piestových kompresorov alebo plynových potrubí s vysokým prietokom.

Každá topánka je pred odoslaním testovaná vo výrobnom závode na 1,5-násobok menovitej kapacity. Závitové komponenty sú opracované z kruhovej tyče – nie vyrezanej zo závitovej tyče – takže nosné závity sú plnoprofilové a bez nánosov napätia, ktoré môžu pri ohybe prasknúť štandardný čap.

Materiály, ktoré zodpovedajú vašim službám

Štandardné nastaviteľné topánky sú vyrobené z uhlíkovej ocele so žiarovým zinkovaním ako predvolenou ochranou proti korózii. Pre korozívne alebo umývané prostredie dodávame celonerezové verzie v 304L alebo 316L. Povrchy závitov sú počas montáže potiahnuté zmesou proti zadretiu, aby sa zabránilo zadretiu – to je dôležité, pretože nastavovacia matica, ktorú nie je možné otočiť na mieste, už nie je nastaviteľná.

Keď je výškovo nastaviteľná podpera topánok horúca alebo studená, integrujeme nosný izolačný blok (PIR alebo celulárne sklo) medzi kolísku potrubia a podporný driek. Izolácia je dimenzovaná tak, aby zodpovedala hrúbke izolácie potrubia a cesta parotesnej zábrany zostáva súvislá – žiadne studené miesta, žiadna kondenzácia.

Tam, kde sú nastaviteľné rúrkové topánky rozdiel

Sacie a výtlačné potrubie čerpadla a kompresora, kde zaťaženie trysiek musí zostať v rámci povolenej hranice výrobcu.

Podpery potrubných regálov v oblastiach, ktoré sú vystavené sadnutiu zeme alebo mrazu.

Vedenia, ktoré potrebujú presný sklon na odvodnenie alebo procesný tok, ako je odkalovacie potrubie kotla alebo vedenie palivového plynu.

Systémy podopreté pružinou, kde je potrebné doladiť chladnú polohu po prenose zaťaženia z dočasných podpier.

Dodatočné úpravy a spoje, kde sa existujúca výška potrubia úplne nezhoduje s novým vedením.

Väčšina nastaviteľných podpier na trhu sú buď katalógové položky s obmedzeným cestovaním alebo plne prispôsobené kusy s dlhými dodacími lehotami. My sedíme medzi tým: môžeme vziať štandardný dizajn a upraviť rozsah výšok, rozmery základnej dosky alebo hrúbku izolácie podľa špecifikácie vášho projektu – zvyčajne v rovnakom čase ako pevná topánka. Náš inžiniersky tím pracuje priamo z vášho zoznamu izometrií a podpory a pred dokončením výkresu sa vás opýta na zaťaženie hydrotestom, návrhovú teplotu a očakávaný pohyb. Táto úroveň kontroly je to, čo premení jednoduchú nastaviteľnú topánku na oporu, ktorú nemusíte pri uvádzaní do prevádzky znova navštevovať.

FAQ

Otázka: Aký rozsah nastavenia môžete poskytnúť?

Odpoveď: Štandardné konštrukcie ponúkajú zdvih ±25 mm až ±100 mm. Väčšie rozsahy sú možné – povedzte nám, čo potrebujete.

Otázka: Udrží nastavenie pri vibráciách?

A: Áno. Pri všetkých veľkostiach používame poistnú maticu a mechanickú funkciu proti otáčaniu. Zostava je vo výrobe testovaná, aby zostala stabilná pri cyklickom zaťažení.

Otázka: Je možné nastaviť topánku, keď je potrubie zaťažené?

Odpoveď: Menšie úpravy orezania je možné zvyčajne vykonať pod vlastnou váhou. Pri väčších korekciách odporúčame najskôr odbremeniť, aby ste ochránili závity.

Otázka: Ponúkate verziu pre izolované studené alebo horúce potrubie?

A: Áno. Integrujeme nosný izolačný blok dimenzovaný na hrúbku vašej izolácie, doplnený o utesnenú parozábranu.
