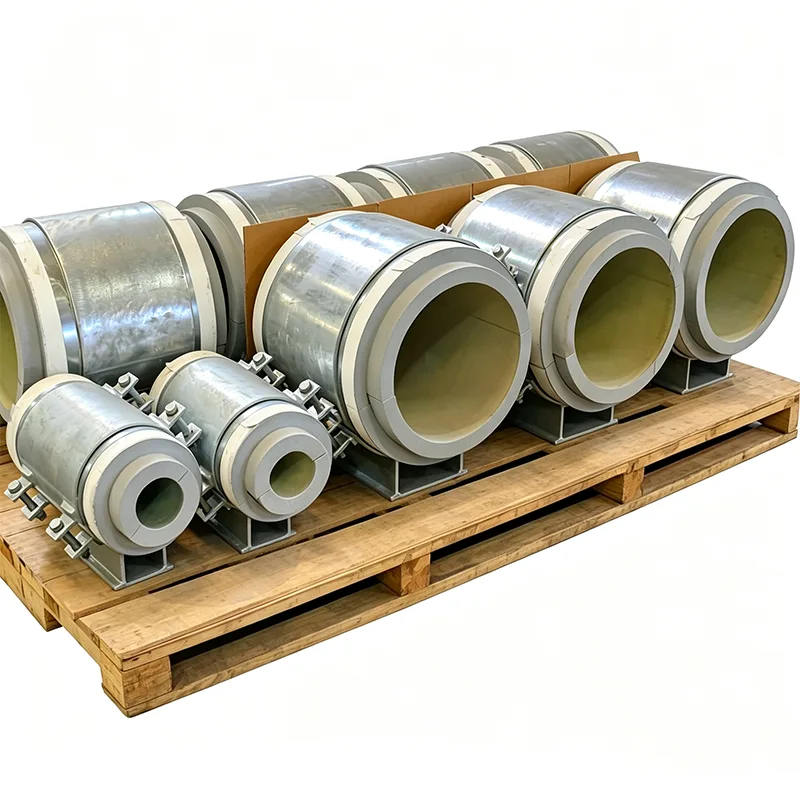

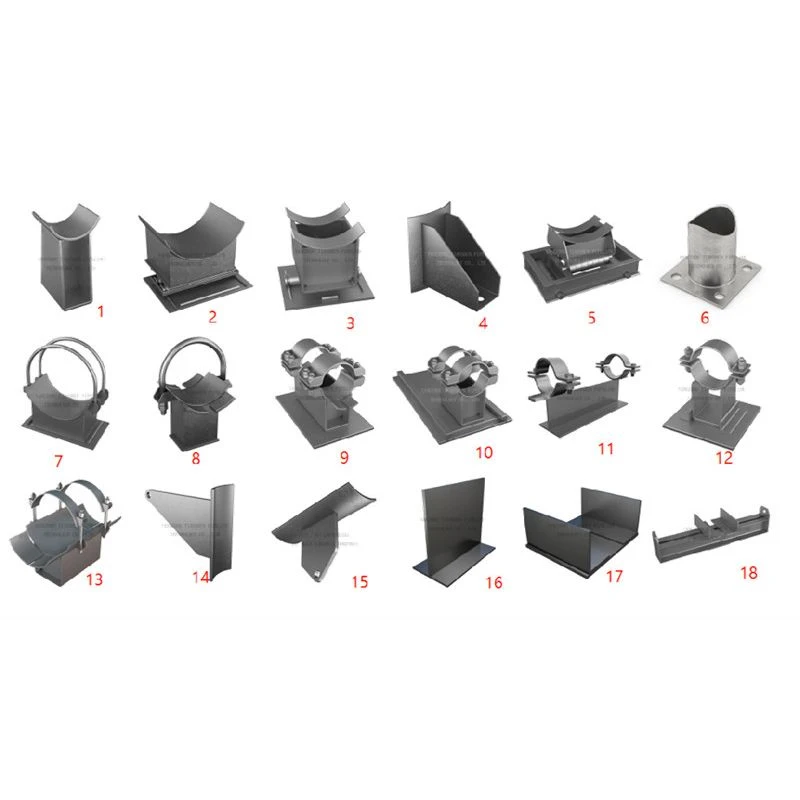

Podpora topánok pre izolované potrubie

Na izolovanom potrubí môže štandardná potrubná pätka spôsobiť viac problémov, ako vyriešiť. Ak dráha zaťaženia topánky pretína izoláciu, izolácia sa časom rozdrví. Táto drvená časť prepúšťa teplo dovnútra alebo von, vytvára kondenzáciu na studených povrchoch a stáva sa východiskovým bodom pre koróziu pod izoláciou. Oprava nie je zložitá – správne navrhnutá podpera topánok pre izolovanú rúrku oddeľuje nosnú funkciu od tepelnej funkcie – vyžaduje si však starostlivé inžinierstvo, aby boli detaily správne.

V Yangzhou Tianshun sme od roku 2012 navrhli a vyrobili izolované potrubné návleky pre projekty na piatich kontinentoch. Dodávame ich pre siete diaľkového chladenia, kde záleží na každom watte tepelného zisku, pre parné vedenia, kde by holá kovová návlečka mrhala energiou a vytvárala nebezpečenstvo popálenia, a pre zariadenia LNG, kde môže studený bod na podpere viesť k nahromadeniu ľadu a poškodeniu konštrukcie. V každom prípade je požiadavka rovnaká: spoľahlivo uniesť hmotnosť potrubia pri zachovaní súvislej izolácie a utesnenej parozábrany.

Ako vlastne funguje topánka s izolovaným potrubím

Hlavná myšlienka je jednoduchá – medzi rúrou a kovovou podperou je umiestnený pevný, nosný izolačný blok. Potrubie spočíva na izolácii, izolácia sedí v topánke a kovová pätka prenáša zaťaženie na konštrukciu. Aby však tento blok prežil roky pohybu potrubia a tepelného cyklovania bez praskania, posunu alebo straty izolačného výkonu, vyžaduje si nasledovné:

Materiál bloku je vybraný pre teplotný rozsah. Pre chladenú vodu a chladenie až do -50 °C zvyčajne používame polyizokyanurát s vysokou hustotou (PIR) alebo komôrkové sklo. Pre rozvody pary a horúceho oleja do 400°C a viac používame materiály na báze kremičitanu vápenatého alebo perlitu. Kľúčovou vlastnosťou je pevnosť v tlaku pri projektovanej teplote – to, čo vydrží pri izbovej teplote, môže zmäknúť pri 200 °C.

Izolačný blok je úplne zapuzdrený. Kovový poistný krúžok alebo zváraná bočná stena čeľuste obklopuje blok zo všetkých strán, čím bráni jeho vypadnutiu pri bočnom pohybe potrubia alebo vibráciách. Blok sedí na oceľovej základovej doske s kontinuálnym zvarom, takže neexistuje žiadna priama cesta medzi kovom a rúrkou, kde by teplo obchádzalo izoláciu.

Parozábrana cesta je navrhnutá tak, aby bola neprerušovaná. Na studených potrubiach je nepriateľom prenikanie vlhkosti. Dbáme na to, aby konštrukcia topánky umožňovala na mieste aplikovanej parozábrane na izoláciu potrubia súvislé utesnenie na izolačnom bloku topánky alebo jej kovovom plášti bez medzier, ktoré by umožnili vlhkému vzduchu preniknúť na studený povrch.

Flexibilita dizajnu, ktorá zodpovedá skutočným podmienkam na mieste

Izolované potrubné návleky nepovažujeme za bežné položky, pretože žiadne dve špecifikácie izolácie nie sú úplne rovnaké. Každú topánku vyrábame tak, aby zodpovedala:

Váš priemer potrubia a hrúbka izolácie (či už je to 25 mm penového skla alebo 150 mm minerálnej vlny).

Typ izolačného systému aplikovaného v teréne – vieme vopred narezať sekundárnu izoláciu tak, aby sa zmestila okolo tela topánky a poskytnúť obkladový profil, ktorý zjednodušuje konečnú úpravu staveniska.

Podmienky pohybu potrubia. Ak je rúra posuvná, môžeme na základňu topánky integrovať klznú dosku impregnovanú PTFE alebo grafitom, pričom povrch s nízkym trením je spojený s nosným plechom z nehrdzavejúcej ocele, ktorý chráni izolačný blok pred šmykovými silami.

Špeciálne požiadavky, ako je protipožiarna izolácia, nátery proti oderu na kovových častiach alebo drenážne otvory, aby sa zabránilo hromadeniu vody vo vonkajších inštaláciách.

Čo dostanete s každou zásielkou

Objednávka izolačných topánok Tianshun obsahuje všetku dokumentáciu, ktorú si váš inšpektor vyžiada:

Certifikáty EN 10204 typu 3.1 pre oceľové komponenty.

Technické listy izolačných materiálov s hodnotami pevnosti v tlaku a tepelnej vodivosti pri projektovanej teplote.

Správy o rozmerovej kontrole potvrdzujúce hrúbku bloku, výšku topánky a rozmery základnej dosky.

Certifikáty záťažovej skúšky, ak to vyžaduje špecifikácia projektu.

Aplikácie

Potrubie chladenej vody a soľanky v diaľkových chladiacich zariadeniach a dátových centrách

Rozvody pary a kondenzátu v priemyselných závodoch a elektrárňach

Potrubie LNG a kryogénnych kvapalín, kde sa musí absolútne vyhnúť studeným miestam

Chladiace a chladiarenské zariadenia

Akékoľvek izolované potrubie vedené na stojane na potrubia, kde záleží na energetickej účinnosti a dlhodobých nákladoch na údržbu

Prečo práve Tianshun?

Sme špecializovaný výrobca podpory, nie všeobecný dodávateľ potrubných tvaroviek. Keď nám pošlete zoznam potrubí a špecifikáciu izolácie, náš technický tím skontroluje zaťaženie každej topánky, potvrdí kompatibilitu izolačného materiálu a označí miesta, kde štandardné rozmery topánok nezodpovedajú dostupnej konštrukcii. Táto úroveň kontroly zachytáva problémy na rysovacej doske, nie počas inštalácie. Viac ako 70 % nášho podnikania sa opakuje – priamy výsledok dodávania topánok, ktoré fungujú presne tak, ako sa očakávalo od prvého hydrotestu až po koniec konštrukčnej životnosti.

FAQ

Otázka: Môžete presne zodpovedať môjmu typu a hrúbke izolácie?

A: Áno. Dimenzujeme topánku a nosný blok podľa vášho priemeru potrubia, izolačného materiálu a špecifikovanej hrúbky bez akýchkoľvek kompromisov.

Otázka: Poskytujete izolačný blok alebo ho nainštalujem na mieste?

Odpoveď: Topánku dodávame s nosným izolačným blokom už zlepeným a zapuzdreným vo vnútri. Okolitá sekundárna izolácia a obklad sa zvyčajne aplikujú na mieste, ale môžeme tiež vopred vyrobiť izolačné súpravy.

Otázka: Ako zabránite prechodu tepla cez kovové telo topánky?

Odpoveď: Izolačný blok vytvára tepelnú prestávku medzi rúrou a kovovou základňou. Bočná stena topánky sa nedotýka priamo potrubia, takže neexistuje žiadna súvislá kovová dráha, ktorou by teplo obchádzalo izoláciu.

Otázka: Čo ak sa moje potrubie axiálne pohybuje v dôsledku tepelnej rozťažnosti?

Odpoveď: Na základňu topánky môžeme pridať posuvnú dosku z PTFE alebo grafitu, čo umožní, aby sa potrubie pohybovalo a zároveň udržalo izolačný blok stabilný.

Otázka: Aké normy tieto topánky spĺňajú?

Odpoveď: Oceľ sa vyrába podľa MSS SP-58 a MSS SP-69. Izolačné materiály sa dodávajú podľa noriem ASTM alebo EN špecifických pre daný projekt a v prípade potreby môžeme splniť požiadavky na označenie CE podľa PED.
