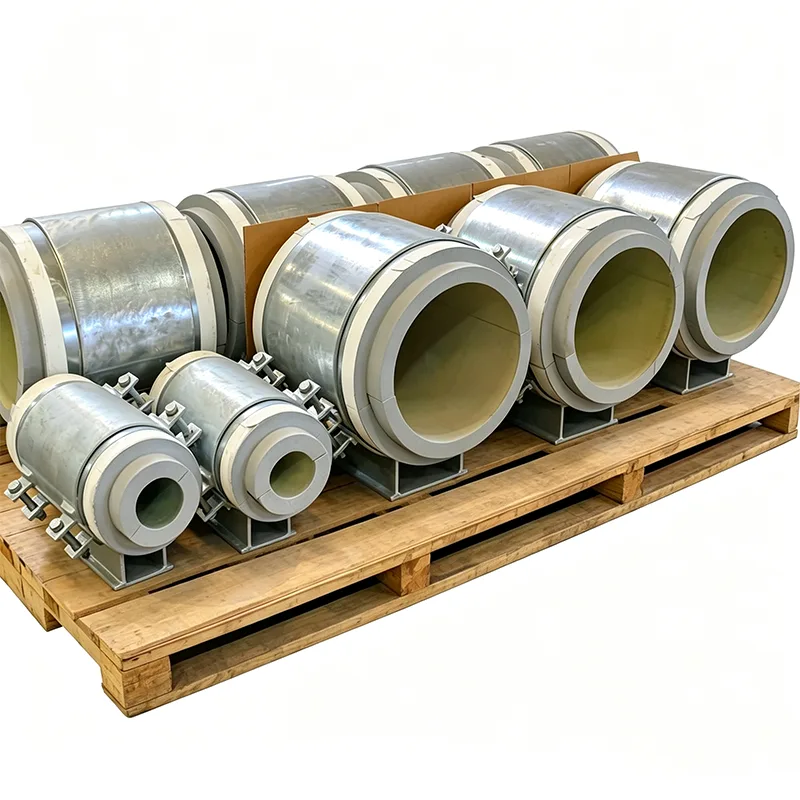

Izolované podpery rúr na chladiace topánky

Keď potrubie prenáša médium pri teplotách pod nulou, každý kontakt kovu na kov s nosnou konštrukciou sa stáva tepelným skratom. Chlad sa šíri po oceli, ochladzuje nosný nosník a vyťahuje vlhkosť zo vzduchu. Výsledkom je ľad na konštrukcii, kvapkajúca voda a korózia, ktorá môže podkopať podperu dlho predtým, ako samotná rúra prejaví akékoľvek známky problémov. Chladná topánka zastaví tento reťazec udalostí pri zdroji.

V Yangzhou Tianshun vyrábame od roku 2012 podpery na izolované potrubia chladiacich topánok pre etylénové terminály, zariadenia na chladenie amoniaku, siete chladenej vody a sekundárne ochranné oblasti nádrží LNG. Princíp fungovania sa nezmenil: vložte tepelne odolný, no konštrukčne pevný blok medzi studenú rúru a teplú oceľ. Technická výzva – a rozdiel medzi chladiarenskou obuvou, ktorá funguje päť rokov a tou, ktorá vydrží tri desaťročia – je v tom, ako je blok uzavretý, utesnený a prispôsobený špecifickým podmienkam chladenia.

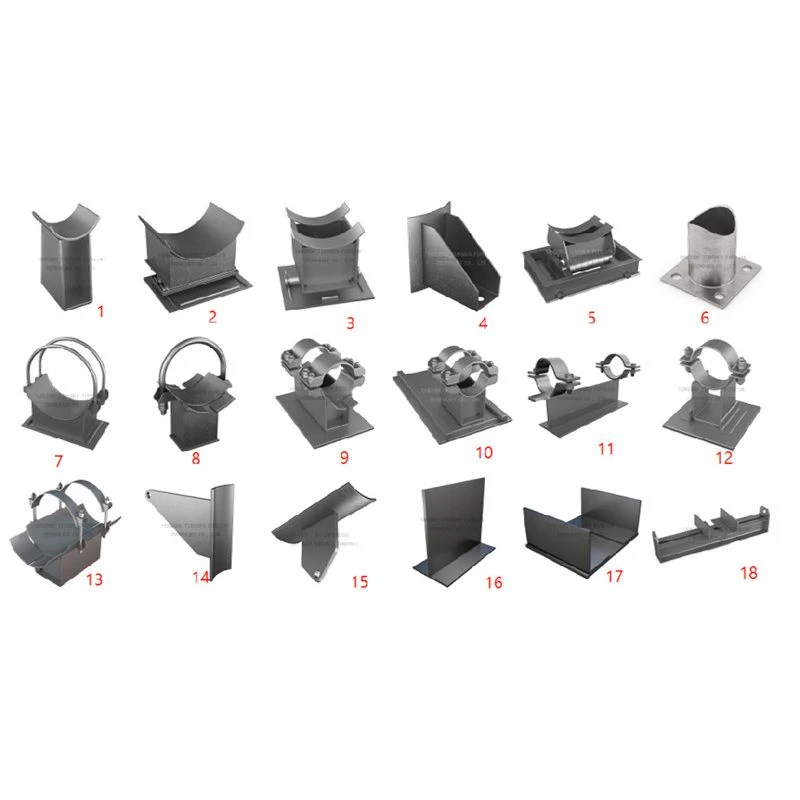

Tabuľka parametrov	Príklad
Typ podpory	Pevné, pružinové, valčekové, posuvné
Veľkosť potrubia (NPS/DN)	1/2" až 60" (DN15 - DN1500)
Materiálový štandard	ASTM A36, SS304, SS316, A105
Dizajnový štandard	MSS SP-58, ASME B31.1
Max. Návrhové zaťaženie	Až 1000 kN
Rozsah teplôt	-29 °C až +650 °C
Ochrana povrchu	Žiarovo pozinkované (HDG), Epoxid
Štýl upínania	Dvojsvorník, trojsvorník, U-svorník
Typ izolácie	Tepelná izolácia / izolácia za studena (kryogénna)

Ako studená topánka preruší tepelnú cestu

Studená rúrka spočíva vo vnútri tvarovanej kovovej kolísky, ale nedotýka sa priamo ocele kolísky. Namiesto toho nesie hmotnosť potrubia izolačný blok s vysokou hustotou. Tento blok je vybraný nielen pre svoju tepelnú vodivosť, ale aj pre svoju pevnosť v tlaku pri najnižšej prevádzkovej teplote. Pre väčšinu aplikácií až do -196°C používame bunkové sklo alebo PIR s vysokou hustotou. Blok je opracovaný tak, aby zodpovedal vonkajšiemu priemeru rúry na jednej strane a základnej doske topánky na druhej strane, čím sa zabezpečuje úplný povrchový kontakt a žiadne bodové zaťaženie.

Bočné steny podperiek izolovaných rúrok chladiacej obuvi uzatvárajú izolačný blok na všetkých štyroch stranách. To robí dve veci: zabraňuje posunutiu bloku pri bočnom pohybe potrubia a chráni izoláciu pred mechanickým poškodením. Oceľová základná doska pod blokom je jedinou záťažovou cestou ku konštrukcii, a pretože blok je súvislá pevná vrstva, neexistuje žiadna priama vodivá cesta kov-rúrka – studený most je prerušený.

Udržiavanie vlhkosti na dlhé vzdialenosti

Na studenom potrubí sa akákoľvek medzera v parozábrane stáva miestom kondenzácie. Voda sa hromadí, zamŕza a expanduje a nakoniec zničí izoláciu zvnútra. Náš dizajn studených topánok to rieši tromi spôsobmi:

Samotný izolačný blok je s uzavretými bunkami a ponúka veľmi nízku priepustnosť vodných pár, aj keď je vonkajší plášť poškodený.

Poskytujeme súvislý profil kovového plášťa okolo tela topánky. Parotesná zábrana na izoláciu potrubia môže byť utesnená priamo na tomto plášti pomocou lepidla alebo pásky, čím sa vytvorí neprerušený obal.

Pri vonkajších inštaláciách alebo umývacích priestoroch nanášame pásik pružného tmelu medzi bočnú stenu topánky a izolačný plášť potrubia na rozhraní, čím sa pridáva sekundárna bariéra proti vlhkosti.

Materiály, ktoré sú odolné aj pri nízkych teplotách

Konštrukčné oceľové časti studenej topánky nesmú za studena skrehnúť. Štandardná konštrukčná uhlíková oceľ stráca vrubovú húževnatosť vysoko nad bodom mrazu. Pre korpusy chladiacich topánok a základné dosky používame:

Nízkoteplotná uhlíková oceľ (ASTM A350 LF2 alebo ekvivalentná) pre použitie do -46°C.

Austenitická nehrdzavejúca oceľ (304L, 316L) pre kryogénne aplikácie do -196°C, kde by uhlíková oceľ bola krehká.

Všetky nosné ocele majú hodnoty Charpyho rázovej skúšky pri minimálnej konštrukčnej teplote podľa certifikátu EN 10204 Typ 3.1. Skrutkovanie je A320 L7 alebo nehrdzavejúce, vybrané tak, aby zodpovedalo materiálu tela.

Prispôsobenie zmršťovaniu za studena

Studená trubica sa stiahne. 20-metrové potrubie z nehrdzavejúcej ocele chladiace z okolia na -162 °C sa zmršťuje o viac ako 30 milimetrov. Ak je chladiaca pätka pevne pripevnená ku konštrukcii, tento pohyb sa prenáša do steny potrubia ako axiálne napätie. Riešime to integráciou klznej dosky s nízkym trením do základne chladiacej topánky. Leštený plech z nehrdzavejúcej ocele je pripevnený k spodnej strane izolačného bloku alebo k hornej časti základnej dosky a na protiľahlý povrch je pripevnená podložka impregnovaná PTFE alebo grafitom. Topánka sa potom môže posúvať s rúrkou pri zachovaní tepelnej prestávky. Šmykľavá plocha je dimenzovaná tak, aby vyhovovala celému rozsahu jazdy od chladu do okolia s bezpečnostnou rezervou.

Čo prichádza s vašou objednávkou studenej obuvi

Všetky podpery izolovaného potrubia Cold Shoe, ktoré dodávame, sú podložené balíkom dokumentácie, ktorý spĺňa požiadavky na kontrolu EPC:

EN 10204 Typ 3.1 pre všetky oceľové časti so správami o skúške nárazom pri nízkej teplote.

Technické listy izolačných blokov zobrazujúce tepelnú vodivosť a pevnosť v tlaku pri projektovanej nízkej teplote.

Rozmerové správy potvrdzujúce hrúbku bloku, odsadenie čeľuste (ak existuje) a rozmery základnej dosky.

Ak je to možné, osvedčenia o teste koeficientu trenia klznej dosky.

Aplikácie

Podpery potrubí LNG a NGL v termináloch a skvapalňovacích zariadeniach

Skladovacie a prepravné linky etylénu, propylénu a kvapalného amoniaku

Stojany na chladenú vodu a soľanku v centrálnych chladiacich a dátových centrách

Chladiace linky v zariadeniach na spracovanie potravín a chladiareň

Kryogénne potrubia v jednotkách na separáciu vzduchu

Prečo Tianshun pre studené topánky?

Chladiaca obuv je malý komponent s nadmerným dopadom. Ak zlyhá, naruší sa celý izolačný systém a výsledný ľad môže preťažiť stojany potrubí. Naši inžinieri si nevyberú štandardný blok a dúfajú, že sa hodí – krížovo skontrolujú vašu veľkosť potrubia, špecifikáciu izolácie, návrhovú teplotu a konštrukčné zaťaženie a potom nakonfigurujú topánku, ktorá bez kompromisov zachová izolačný obal. Viac ako 70 % našich zákazníkov zadáva opakované objednávky, pretože vedia, že studené topánky, ktoré dostanú, budú fungovať presne tak, ako sa vypočítalo od prvého cooldownu po posledný.

FAQ

Otázka: Aká je najnižšia teplota, ktorú vaše studené topánky dokážu zvládnuť?

Odpoveď: Až do -196 °C pre LNG a kvapalný dusík. For liquid helium, we use specialized materials — contact our team.

Otázka: Dokážete zodpovedať našim existujúcim špecifikáciám izolácie a detailom parozábrany?

A: Áno. We machine the insulation block to your pipe OD and insulation thickness, and we can configure the jacket sealing interface to your cladding type.

Otázka: Musím nainštalovať samostatnú posuvnú dosku alebo je zabudovaná v topánke?

Odpoveď: Posuvnú dosku môžeme integrovať počas výroby. Získate jedinú zostavu, ktorá zvládne tepelné prerušenie aj axiálny pohyb.

Otázka: Ako zabránite tvorbe ľadu na kovových častiach obuvi?

Odpoveď: Studené oceľové povrchy sú izolované od okolitého vzduchu izoláciou a obkladom aplikovaným na mieste, ktoré nepretržite prechádzajú cez telo topánky. Ponúkame tesniace profily; posádka staveniska utesňuje okraje.

Predtým, ako akýkoľvek produkt opustí naše zariadenie, dokončí úplný interný testovací program

Každý produkt pred odoslaním dokončí kompletný interný testovací program. Rozmerová a vizuálna kontrola, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT, ak je to možné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku sú súčasťou tohto programu. K dispozícii sú protokoly o skúške z výroby (FTR) a protokoly o skúške materiálu (MTR).

Poznámka: Interné testovanie sa nerovná testovaniu tretej strany akreditovanému ILAC

Ak je potrebné testovanie svedkom alebo laboratórne testovanie treťou stranou, ponúka sa ako samostatná voliteľná služba.

Samostatne uvádzané voliteľné inšpekčné služby tretích strán

1. Testovanie materiálu

Služby dostupné v tejto kategórii zahŕňajú analýzu chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a tvrdosti.

2. Zvárajte NDT

Ponúkané metódy sú magnetické testovanie častíc (MT), kvapalinové penetračné testovanie (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Krivky zaťaženia a posunu sú súčasťou tohto testovania.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)
