Zhrnutie článku: A Variabilná podpora pružinyje mechanické zariadenie na podopieranie potrubia určené na prenášanie zaťažení potrubia pri vyrovnávaní vertikálneho pohybu spôsobeného tepelnou rozťažnosťou, kontrakciou a zmenami prevádzkových podmienok. Na rozdiel od pevných podpier umožňuje kontrolovaný posun pri zachovaní predvídateľnej podpernej sily. Vďaka tomu je obzvlášť užitočný pre spracovateľské závody, elektrárne, rafinérie, chemické zariadenia, systémy LNG a iné priemyselné potrubné aplikácie. Táto príručka vysvetľuje, ako podpery variabilných pružín fungujú, ako ich správne vybrať, ktoré technické faktory sú najdôležitejšie a ako môže spoločnosť Tianshun poskytnúť štandardné a prispôsobené riešenia pre náročné potrubné systémy.
A Variabilná podpora pružinyje zostava na podperu potrubia, ktorá využíva vinutú pružinu na podoprenie časti potrubia a zároveň umožňuje riadený vertikálny pohyb. Bežne sa inštaluje tam, kde potrubie nemôže zostať v pevnej výške, pretože prevádzkové teploty spôsobujú rozťahovanie alebo zmršťovanie potrubia.
V konvenčnej tuhej podpere zostáva podperný bod v podstate pevný. To môže byť problematické, keď sa horúce potrubie roztiahne. Rúrka sa môže pokúšať pohybovať nahor alebo nadol, zatiaľ čo pevná podpera tomuto pohybu bráni. Výsledná interakcia môže zvýšiť zaťaženie prenášané na potrubie, pripojené zariadenia, dýzy, konštrukčné prvky a iné podporné body.
Variabilný pružinový mechanizmus poskytuje flexibilnejšie riešenie. Keď sa podoprená rúrka pohybuje vertikálne, pružina sa stláča alebo vysúva. Jeho nosná sila sa preto mení podľa charakteristiky zaťaženia a priehybu pružiny.
Cieľom nie je eliminovať pohyb. Namiesto toho je cieľompodopierajte potrubie a zároveň dovoľte, aby sa vypočítaný pohyb uskutočnil kontrolovaným spôsobom.
Tianshun vyrába variabilné pružinové podpery pre priemyselné potrubné aplikácie a môže poskytnúť konfigurácie na základe zaťaženia, dráhy, inštalačného priestoru, požiadaviek na pripojenie, podmienok prostredia a projektových špecifikácií.
Princíp činnosti je založený na vzťahu medzi zaťažením pružiny a vertikálnym posunom. Keď je potrubie studené, podpera má špecifikované počiatočné alebo studené zaťaženie. Keď systém dosiahne svoju prevádzkovú teplotu, potrubie sa môže pohybovať vertikálne, čím sa zmení stlačenie pružiny a tým aj jej nosná sila.
Napríklad parné potrubie môže stúpať, keď sa zahrieva. Ak je pod touto čiarou umiestnená variabilná podpera pružiny, pružina sa môže stlačiť, keď sa potrubie pohybuje nahor. Podpera pokračuje v prenášaní hmotnosti potrubia, ale sila na podpere sa mení, keď pružina prechádza cez svoj pracovný rozsah.
Toto správanie môže byť koncepčne reprezentované:
Zmena zaťaženia pružiny = rýchlosť pružiny × vertikálny pohyb
Skutočný výber musí brať do úvahy kompletnú analýzu napätia potrubia a nie spoliehať sa len na jednoduchý výpočet. Rýchlosť pruženia, zaťaženie za tepla, zaťaženie za studena, dostupná dráha, smer pohybu a prípustné kolísanie zaťaženia je potrebné vyhodnotiť spoločne.
Pre mnohé priemyselné systémy je prijateľná riadená zmena zaťaženia podpery. V týchto situáciách môže variabilná konštrukcia pružiny poskytnúť ekonomickú a technicky vhodnú alternatívu k stálej podpore pružiny.
Priemyselné potrubie je zriedkavo statické. Zmeny teploty, zmeny tlaku, cykly spúšťania a vypínania, podmienky kvapaliny a zmeny procesu môžu ovplyvniť polohu potrubia a zaťaženie podpery.
Bez vhodného flexibilného usporiadania podpory môže nadmerné obmedzenie prispieť k niekoľkým problémom:
Variabilná podpora pružiny rieši časť tejto výzvy tým, že poskytuje podpornú silu, ktorá sa mení pri pohybe potrubia.
Toto je obzvlášť dôležité v okolí dlhých horúcich vedení, vertikálnych stúpačiek, pripojení zariadení, parných systémov, výfukového potrubia, procesných vedení a iných miest, kde vertikálny tepelný posun nemožno účinne prispôsobiť pevným podperám.

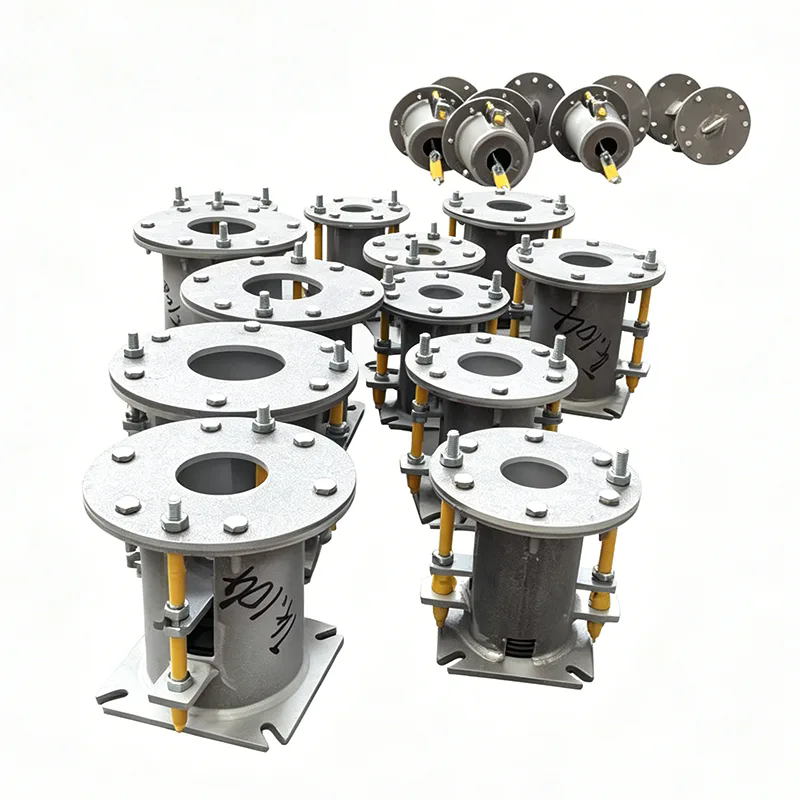

Hoci presná konštrukcia sa líši v závislosti od konfigurácie, typická variabilná podpora pružiny obsahuje niekoľko základných prvkov.
| Komponent | Typický materiál | Primárna funkcia |
|---|---|---|
| Vinutá pružina | Pružinová oceľ | Vytvára riadenú podpornú silu a prispôsobuje sa vertikálnemu pohybu. |
| Jarné bývanie | Uhlíková oceľ alebo špecifikovaná zliatina | Chráni a vedie zostavu pružiny. |
| Nakladacia doska | Uhlíková alebo kovaná oceľ | Prenáša podporované zaťaženie do pružinového mechanizmu. |
| Cestovný indikátor | Nerezová oceľ alebo materiál odolný voči korózii | Zobrazuje polohu pružiny a pomáha overiť prevádzkový pohyb. |
| Spojovacia zostava | Uhlíková oceľ alebo špecifikovaný materiál | Pripája podperu pružiny k potrubiu, konštrukcii alebo základu. |
| Nastavovacie komponenty | Oceľ | Nechajte podperu nastaviť do požadovanej polohy zaťaženia a inštalácie. |
Dôležitá je najmä samotná pružina. Jeho materiál, tepelné spracovanie, presnosť výroby, prednastavenie a záťažové testovanie priamo ovplyvňujú spoľahlivosť hotového podpery.
Tianshun používa pružinové materiály ako 60Si2MnA alebo 50CrVA pre použiteľné návrhy a môže nakonfigurovať kryt a spojovacie komponenty podľa prevádzkového prostredia a požiadaviek projektu.
Správny výber začína presnými technickými údajmi. Výber podpery jednoducho podľa priemeru potrubia nestačí, pretože podpera pružiny primárne reaguje na zaťaženie a pohyb, a nie samotná veľkosť potrubia.
Medzi dôležité parametre výberu patria:
| Parameter | Príklad Rozsah / Zváženie | Prečo na tom záleží |
|---|---|---|
| Prevádzkové zaťaženie | Približne 0,2–400 kN v závislosti od modelu | Určuje vhodnú kapacitu pružiny. |
| Vertikálne cestovanie | Bežné možnosti zahŕňajú 30, 60, 90, 120 a 180 mm | Musí zodpovedať vypočítanému posunu potrubia. |
| Smer pohybu | Nahor alebo nadol | Ovplyvňuje inštaláciu a výber pružiny. |
| Variácia zaťaženia | závislé od projektu; bežne kontrolované v rámci určitého percenta | Určuje, či je vhodné riešenie s variabilnou alebo konštantnou pružinou. |
| Materiál na bývanie | Uhlíková oceľ alebo prispôsobený materiál | Musí odolávať mechanickým a environmentálnym podmienkam. |
Najbezpečnejším prístupom je vybrať podperu z analýzy napätia potrubia a výkresu podpery. Tianshun môže skontrolovať informácie o zaťažení za tepla, za studena, pohybe a rozmeroch predtým, ako odporučí vhodnú sériu pružín.

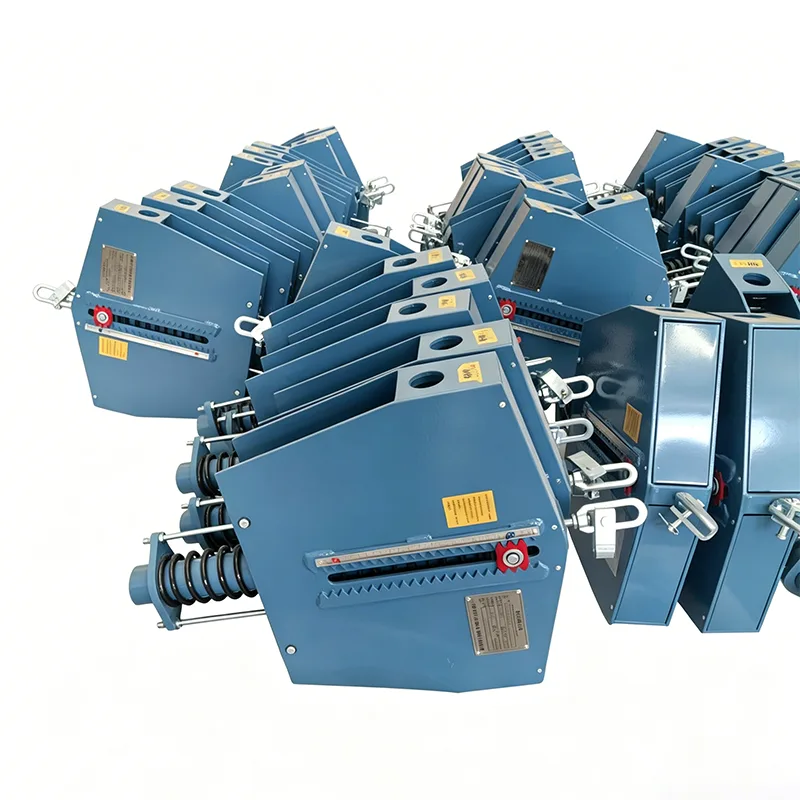

Variabilné a konštantné pružinové podpery riešia súvisiace, ale odlišné technické problémy. Hlavným rozdielom je, ako veľmi sa mení podperná sila pri pohybe potrubia.
| Funkcia | Variabilná podpora pružiny | Neustála podpora pružiny |
|---|---|---|
| Podporná sila | Zmeny s vertikálnym pohybom | Navrhnuté tak, aby zostali približne konštantné |
| Typická aplikácia | Mierny tepelný pohyb a prijateľné kolísanie zaťaženia | Kritické miesta vyžadujúce veľmi nízke kolísanie zaťaženia |
| Stavebníctvo | Pomerne jednoduchý pružinový mechanizmus | Zložitejšie mechanické usporiadanie |
| náklady | Vo všeobecnosti ekonomickejšie | Všeobecne vyššie |
| Úvaha o údržbe | Zvyčajne priamočiare | Vyžaduje si pozornosť jeho zložitejšiemu mechanizmu |
Rozhodnutie by malo byť vždy založené na technických požiadavkách. Konštantná pružina by sa nemala automaticky považovať za nadradenú. Ak je vypočítaná zmena zaťaženia podpery prijateľná, variabilná podpera pružiny môže poskytnúť požadovanú schopnosť pohybu bez zbytočnej zložitosti.
Variabilné pružinové podpery sú široko používané v priemyselných zariadeniach, kde potrubia zažívajú významný vertikálny posun.
Pre studené alebo izolované potrubia môže byť pružinová podpera tiež integrovaná do širšieho podperného usporiadania určeného na ochranu izolácie a udržiavanie požadovaného tepelného výkonu.
Dokonca aj správne vyrobená variabilná pružinová podpora môže fungovať zle, ak je nainštalovaná alebo nastavená nesprávne. Inštalácia by sa preto mala považovať za činnosť riadenú inžiniermi a nie za jednoduchú úlohu mechanickej montáže.
Pred inštaláciou skontrolujte:
Jedným z častých problémov v teréne je nedostatočná vzdialenosť. Podpera sa môže namontovať, keď je rúra studená, ale po tepelnom pohybe môže prekážať okolitej oceľovej konštrukcii. Kontrola kompletnej pohybovej obálky pred inštaláciou môže zabrániť nákladným úpravám na mieste.
Vonkajšie inštalácie vyžadujú aj vhodnú ochranu proti korózii. V závislosti od prostredia je možné zvážiť lakovanú uhlíkovú oceľ, žiarovo pozinkované komponenty, hardvér z nehrdzavejúcej ocele alebo špecializované náterové systémy.
Pružinová podpera je nosný mechanický komponent. Konzistentnosť výroby je preto dôležitá, pretože malé rozdiely v charakteristikách pružín alebo nastavení zostavy môžu ovplyvniť skutočnú reakciu podpery.
Spoľahlivý výrobný proces by mal zahŕňať:
Tianshun uvádza, že jeho variabilné pružinové podpery sú pred odoslaním testované na záťaž, pričom testovanie zahŕňa špecifikované podmienky zaťaženia a zdvih pružiny. K príslušným objednávkam je možné dodať skúšobnú dokumentáciu a v prípade, že si to projekt vyžaduje, je možné zabezpečiť aj kontrolu treťou stranou.
Pri exportných projektoch by si zákazníci mali pred začatím výroby objasniť požadované materiálové certifikáty, kontrolné plány, požiadavky na nátery, rozmerové tolerancie a príslušné normy.
Priemyselné potrubie len zriedka sleduje jedinú univerzálnu konfiguráciu. Aj keď je pružinový mechanizmus štandardizovaný, okolitá inštalácia môže vyžadovať úpravy.
V závislosti od projektu môže prispôsobenie zahŕňať:
Tianshun môže pracovať z technických výkresov, plánov podpory, údajov o napätí potrubia alebo špecifikácií zákazníka. Poskytnutie presných informácií vo fáze cenovej ponuky pomáha vyhnúť sa rozmerovým konfliktom a zmenám v neskoršom štádiu počas výroby alebo inštalácie.
Pre priemyselných nákupcov hodnota variabilnej podpory pružiny presahuje samotnú pružinu. Správny výber, kontrola výroby, dokumentácia a koordinácia dodávok, to všetko ovplyvňuje konečný výsledok projektu.
Tianshun sa zameriava na produkty na podporu priemyselných potrubí a poskytuje štandardizované aj prispôsobené riešenia variabilnej podpory pružín. Jeho produktový rad zahŕňa rôzne konfigurácie podpery pružín a nosnosti určené pre rôzne usporiadania potrubí.
Medzi hlavné výhody spolupráce so skúseným výrobcom patria:
Pri vyžiadaní cenovej ponuky od spoločnosti Tianshun môžu zákazníci zlepšiť presnosť výberu poskytnutím podporného štítku, prevádzkového zaťaženia, zaťaženia za studena, vertikálneho pohybu, smeru pohybu, nadmorskej výšky inštalácie, požadovaného štandardu, typu pripojenia, podmienok prostredia a dostupného priestoru.
Jeho primárnym účelom je podoprieť potrubie a zároveň umožniť riadený vertikálny pohyb. Pružina sa prispôsobuje tepelnému posunu, zatiaľ čo podporná sila sa mení v špecifikovanom prevádzkovom rozsahu.
Vo všeobecnosti je vhodný, keď potrubný systém zažíva vertikálny pohyb a výsledná zmena zaťaženia podpery je prijateľná podľa analýzy napätia potrubia. Kritické miesta s extrémne obmedzujúcimi zmenami zaťaženia môžu namiesto toho vyžadovať konštantné usporiadanie pružín.
Najužitočnejšie informácie zahŕňajú horúce zaťaženie, studené zaťaženie, vertikálny pohyb, smer pohybu, umiestnenie podpery, inštalačné rozmery, usporiadanie pripojenia, prevádzkovú teplotu a príslušné projektové normy.
áno. Tianshun poskytuje prispôsobené konfigurácie pre požiadavky, ako je špeciálna dráha, rozmery krytu, usporiadanie pripojenia, materiály, nátery a podmienky inštalácie.

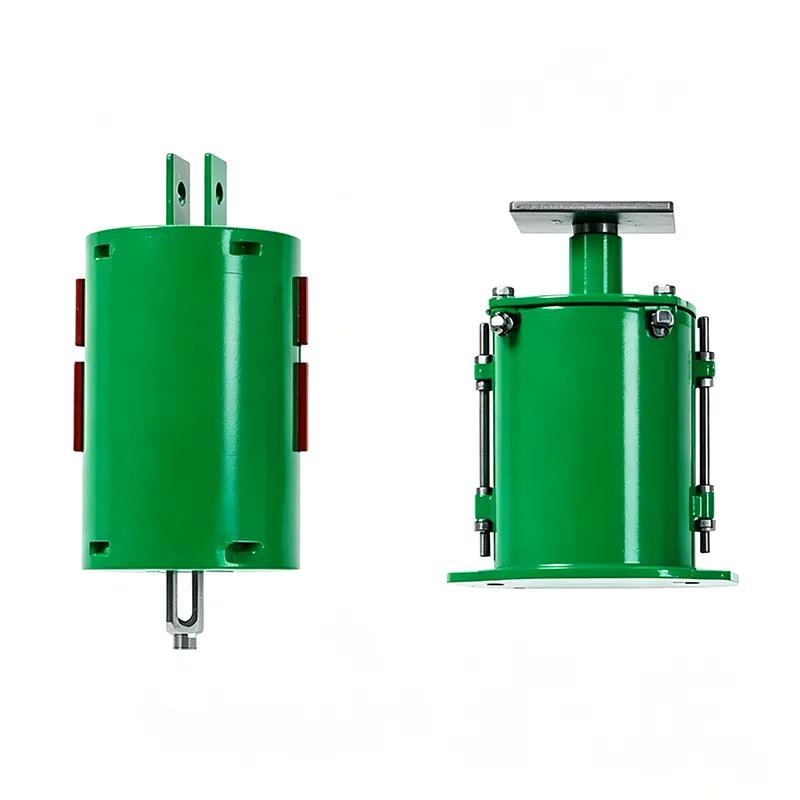

Pružinový mechanizmus vykonáva rovnakú základnú funkciu, ale usporiadanie inštalácie sa líši. Pružinový záves je bežne zavesený na nadzemnej konštrukcii, zatiaľ čo podpera pružiny môže byť usporiadaná pod alebo pozdĺž potrubia v závislosti od konštrukcie.
Testovanie môže zahŕňať kontrolu špecifikovaného zaťaženia v studenej a prevádzkovej polohe, overenie dráhy, potvrdenie nastavenia pružiny a kontrolu hotovej zostavy. Presný postup kontroly závisí od špecifikácie projektu a požiadaviek na nákup.
áno. Vonkajšie aplikácie si vyžadujú náležité zváženie ochrany proti korózii, náterových systémov, drenáže, vplyvu prostredia a výberu hardvéru. Tianshun môže poskytnúť vhodné možnosti povrchovej úpravy pre rôzne prevádzkové prostredia.
Nie automaticky. Typ podpery sa musí určiť z rozloženia potrubia a analýzy napätia. Variabilná pružina je vhodná tam, kde sa vyžaduje riadená vertikálna flexibilita; pevné podpery zostávajú vhodné tam, kde nie je potrebný pohyb alebo kde je obmedzenie súčasťou konštrukcie.
A Variabilná podpora pružinyposkytuje praktický spôsob riadenia vertikálneho tepelného pohybu pri zachovaní spoľahlivej podpory potrubia. Umožnením pružiny zmeniť svoje stlačenie alebo predĺženie pri pohybe potrubia môže znížiť nežiaduce účinky, ktoré sa môžu vyskytnúť, keď je tepelne aktívne potrubie nadmerne zadržiavané.
Úspešná aplikácia však závisí nielen od výberu pružiny s vhodnou nosnosťou. Mali by sa zvážiť zaťaženie za tepla a za studena, vertikálny pohyb, smer pohybu, prípustné kolísanie zaťaženia, montážna vzdialenosť, vystavenie vplyvu prostredia, konfigurácia pripojenia, kvalita výroby a požiadavky na testovanie.
Pri výrobe energie, petrochémii, chemickom spracovaní, LNG, rafinériách, oceliarstve a iných priemyselných potrubných systémoch môže správny dizajn podpery pomôcť zlepšiť mechanickú stabilitu a zjednodušiť inštaláciu a údržbu.
Tianshunposkytuje riešenia s variabilnou pružinou pre štandardné a prispôsobené priemyselné aplikácie. Ak máte výkres podpery potrubia, plán pružín, údaje o zaťažení alebo špeciálnu požiadavku na inštaláciu, pošlite podrobnosti o projekte tímu Tianshun na technické vyhodnotenie a vhodnú konfiguráciu.Kontaktujte násdnes, aby ste prediskutovali svoje požiadavky na variabilnú podporu pružín a získali praktické riešenie pre váš projekt potrubia.
