Ako hydraulické tlmiče chránia potrubia pred seizmickým a dynamickým zaťažením?

Potrubia sú životne dôležité laná moderného priemyslu, prepravujú ropu, plyn, chemikálie a vodu na obrovské vzdialenosti. Sú však citlivé na celý rad vonkajších síl, vrátane seizmických udalostí, zaťaženia vetrom, vodného rázu a tlakových rázov. Tieto dynamické a seizmické zaťaženia môžu spôsobiť katastrofické zlyhanie potrubia, ak nie je správne riadené.Hydraulické tlmičesú kritické bezpečnostné zariadenia, ktoré chránia potrubia pred týmito silami. Hydraulický tlmič, tiež známy ako tlmič nárazov alebo seizmický tlmič, je mechanické zariadenie, ktoré umožňuje pomalý, riadený tepelný pohyb potrubia, pričom je pevne zablokovaný pri rýchlom dynamickom zaťažení, čím zabraňuje nadmernému premiestneniu a namáhaniu. V Yangzhou Tianshun Pipeline Technology Co., Ltd. naša továreň konštruuje vysokovýkonné hydraulické tlmiče už viac ako 25 rokov a videli sme ich zásadnú úlohu pri ochrane kritickej infraštruktúry na celom svete.

Ochranný mechanizmus hydraulického tlmiča je založený na jednoduchom, ale vysoko účinnom princípe: uzamykanie citlivé na rýchlosť. Za normálnych prevádzkových podmienok tlmič umožňuje, aby sa potrubie rozťahovalo a zmršťovalo tepelne pomalou rýchlosťou, čím sa prispôsobuje tepelnému rastu bez obmedzenia. Keď však dôjde k seizmickej udalosti alebo náhlemu dynamickému zaťaženiu, tlmič zaznamená rýchly nárast rýchlosti a okamžite sa zablokuje, pričom pôsobí ako tuhá vzpera, ktorá obmedzuje potrubie a zabraňuje nadmernému pohybu. Táto rýchla odozva je dosiahnutá prostredníctvom precízne navrhnutého hydraulického systému, ktorý zahŕňa piest, valec naplnený špeciálnou silikónovou kvapalinou a sofistikovaný ventilový mechanizmus. Naše hydraulické tlmiče sú navrhnuté tak, aby reagovali v priebehu milisekúnd, čím zaisťujú ochranu potrubí pred najťažšími seizmickými a dynamickými udalosťami. V tomto komplexnom sprievodcovi sa ponoríme do konštrukcie, hydrauliky a materiálov, vďaka ktorým sú hydraulické tlmiče nepostrádateľné pre bezpečnosť potrubia, a poskytneme podrobné technické špecifikácie a návod na použitie na základe rozsiahlych skúseností našej továrne.

Obsah

• 1. Aký je pracovný princíp hydraulického tlmiča?
• 2. Ako hydraulické tlmiče zmierňujú seizmické a dynamické zaťaženie?
• 3. Aké sú kľúčové technické špecifikácie našich hydraulických tlmičov?
• 4. Ako môže správna inštalácia a údržba zabezpečiť výkon tlmiča?
• Často kladené otázky (FAQ)
• Záver a konzultácie na mieru

Aký je pracovný princíp hydraulického tlmiča?

Vo svojom jadre je Hydraulic Snubber zariadenie na pohlcovanie energie citlivé na rýchlosť, ktoré poskytuje voľnosť pohybu pre tepelnú rozťažnosť a pevné obmedzenie pri dynamickom zaťažení. Zariadenie pozostáva z valca naplneného silikónovou kvapalinou s vysokou viskozitou, piestu so špeciálne navrhnutými otvormi a zostavy spätného ventilu s pružinou. Pri normálnych pomalých tepelných pohyboch sa piest pohybuje kvapalinou nízkou rýchlosťou, čo umožňuje kvapaline prúdiť cez otvor a spätný ventil s minimálnym odporom. Tento voľný pohyb, zvyčajne menej ako 100 mm/s, sa prispôsobuje tepelnej rozťažnosti bez veľkého zaťaženia potrubia. Keď však dynamická udalosť, ako je zemetrasenie alebo vodné rázy, generuje vysokorýchlostný pohyb, prietok tekutiny cez otvor sa značne obmedzí v dôsledku poklesu tlaku cez piest. Spätný ventil sa zatvorí, pretlačí kvapalinu cez riadený obtok, čím sa vytvorí tlmiaci efekt, ktorý odolá rýchlemu pohybu. Blokovanie je progresívne, čo znamená, že tlmič ponúka zvyšujúci sa odpor so zvyšujúcou sa rýchlosťou a efektívne sa stáva pevnou zarážkou pre udalosti s veľmi vysokou rýchlosťou.

Kľúčové princípy fungovania našej spoločnostiHydraulické tlmiče:

• Uzamykanie citlivé na rýchlosť:Tlmič je vyladený tak, aby sa zablokoval pri špecifickom prahu rýchlosti, typicky medzi 50 a 150 mm/s, v závislosti od aplikácie. To zaisťuje, že zostane odomknutý pre normálnu tepelnú rozťažnosť, ale okamžite sa uzamkne v prípade seizmických udalostí.
• Progresívny odpor:Na rozdiel od mechanického dorazu, ktorý poskytuje náhle, tuhé obmedzenie, hydraulický tlmič ponúka progresívny odpor, ktorý sa zvyšuje s rýchlosťou. To tlmí nárazové zaťaženie a znižuje špičkovú silu prenášanú na potrubie a jeho podpery.
• Tepelná kompenzácia:Tlmič je navrhnutý tak, aby vyhovoval predlžovacím aj kompresným pohybom, čo umožňuje, aby sa potrubie voľne rozširovalo a sťahovalo v rámci jeho normálneho prevádzkového rozsahu.
• Bezpečný dizajn:V prípade úniku hydraulickej kvapaliny alebo poruchy tesnenia je tlmič navrhnutý tak, aby sa automaticky zablokoval, čím sa zabráni tomu, aby potrubie zostalo nechránené.
• Nastaviteľná citlivosť uzamykania:Mnohé z našich hydraulických tlmičov umožňujú nastavenie rýchlosti uzamykania na mieste, čo umožňuje jemné doladenie tak, aby zodpovedalo špecifickým kritériám seizmického návrhu potrubia.

Praktický príklad z petrochemického závodu na Blízkom východe ilustruje princíp fungovania v praxi. Zariadenie malo parovod s veľkým priemerom, ktorý počas normálnej prevádzky zaznamenal výraznú tepelnú rozťažnosť s pohybmi až 150 mm. Región je však náchylný aj na menšiu seizmickú aktivitu. Štandardné podpery potrubia umožňovali tepelný pohyb, ale nemohli obmedziť potrubie počas zemetrasenia. Inštaláciou našich hydraulických tlmičov na strategických miestach závod dosiahol voľný tepelný pohyb za normálnych podmienok, zatiaľ čo tlmiče sa počas seizmických udalostí uzamkli, čím sa obmedzil posun potrubia na bezpečnú úroveň. Manažér závodu uviedol, že tlmiče fungovali bezchybne počas zemetrasenia s magnitúdou 5,2, čím zabránili poškodeniu potrubného systému.

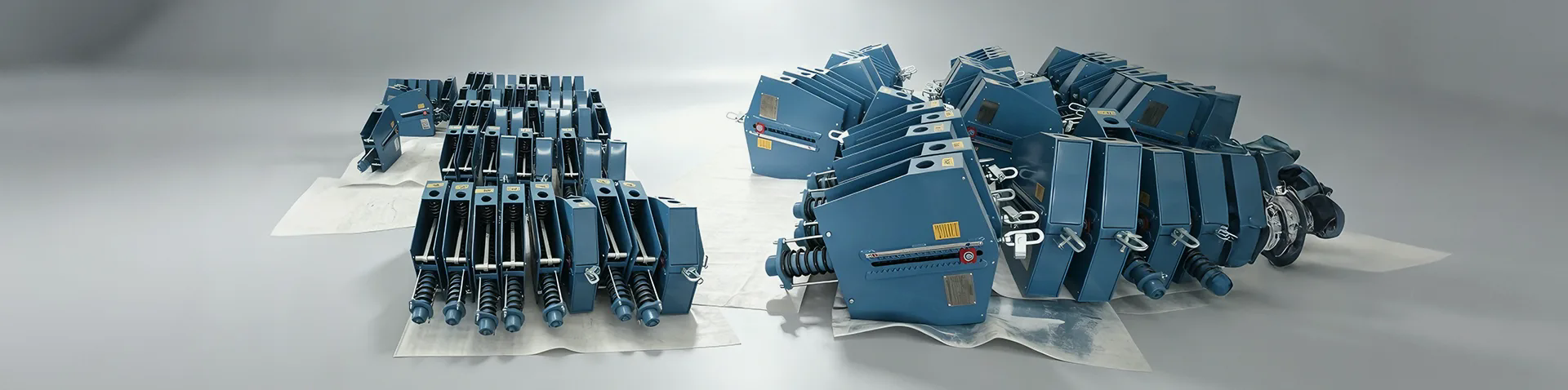

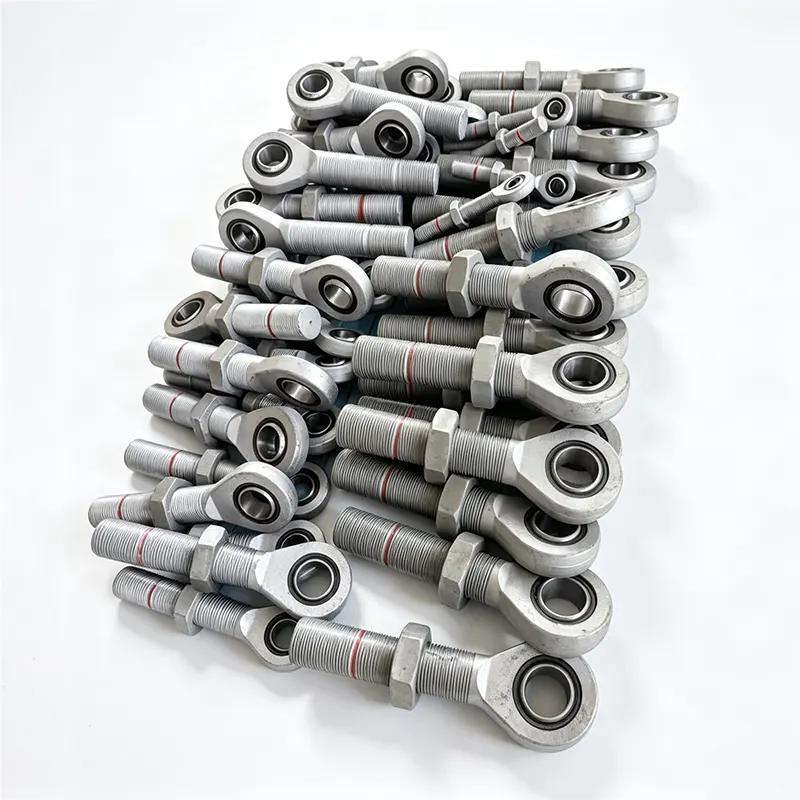

Naša továreň naYangzhou Tianshun Pipeline Technology Co., Ltd.vyrába hydraulické tlmiče s radom uzamykacích citlivostí a zdvihových kapacít, aby vyhovovali rôznym veľkostiam potrubia a prevádzkovým podmienkam. Používame vysokokvalitnú nehrdzavejúcu oceľ na mokré časti a naša silikónová kvapalina je chemicky inertná a stabilná v širokom rozsahu teplôt. Každý tlmič je testovaný na dynamickom testovacom zariadení, aby sa overili jeho blokovacie a tlmiace vlastnosti. Tento záväzok k presnému inžinierstvu zaisťuje, že naše hydraulické tlmiče poskytujú spoľahlivú ochranu potrubí v najnáročnejších prostrediach.

Ako hydraulické tlmiče zmierňujú seizmické a dynamické zaťaženie?

Seizmické udalosti a dynamické zaťaženia vytvárajú zložité sily, ktoré pôsobia na potrubia vo viacerých smeroch.Hydraulické tlmičeriešiť tieto sily poskytnutím kombinácie pevného obmedzenia a rozptylu energie. Keď seizmická vlna prechádza zemou, spôsobí, že sa potrubie pohybuje so zemou, ale keďže je potrubie dlhá súvislá konštrukcia, jeho zotrvačnosť spôsobuje, že zaostáva za pohybom zeme. Tento rozdielny pohyb môže vyvolať ohybové napätia a axiálne zaťaženia, ktoré presahujú konštrukčné limity potrubia. Hydraulický tlmič sa počas seizmickej udalosti zablokuje, spojí potrubie s nosnou konštrukciou a zabráni nadmernému relatívnemu pohybu. Hydraulické tlmenie tlmiča navyše rozptýli časť seizmickej energie vo forme tepla, čím sa zníži celkové zaťaženie potrubia a jeho podpier.

Kľúčové mechanizmy na zníženie zaťaženia hydraulických tlmičov:

• Obmedzenie posunutia:Uzamknutím pri vysokej rýchlosti tlmič obmedzuje posun potrubia počas seizmickej udalosti a udržiava ho v rámci projektovanej obálky potrubia a jeho podpier.
• Disipácia energie:Hydraulický tlmiaci účinok premieňa časť kinetickej energie z dynamického zaťaženia na teplo, čím sa znižuje sila prenášaná na potrubie a jeho konštrukčné podpery.
• Prerozdelenie zaťaženia:Hydraulické tlmiče sú strategicky umiestnené pozdĺž potrubia, aby rovnomerne rozložili seizmické zaťaženie a zabránili koncentrácii napätia v konkrétnych bodoch.
• Prevencia rezonancie:Tým, že poskytuje tlmiaci účinok, tlmič pomáha zabrániť rezonancii potrubia pri jeho vlastnej frekvencii, čo by mohlo zosilniť dynamické zaťaženie.
• Ochrana proti vodnému rázu:Rýchle uzamknutie tlmiča pri náhlych tlakových rázoch (vodné rázy) zabraňuje nadmernému pohybu potrubia, čím sa znižuje riziko oddelenia spoja alebo zlyhania podpery.

Prípadová štúdia zo zariadenia na skvapalnený zemný plyn (LNG) v juhovýchodnej Ázii demonštruje účinnosť hydraulických tlmičov pri zmierňovaní seizmického zaťaženia. Zariadenie sa nachádzalo v seizmicky aktívnej zóne a malo 2 km dlhý nadzemný potrubný systém. Po posúdení seizmického rizika inžinieri nainštalovali viac ako 100 hydraulických tlmičov na kritických miestach podpory. Počas zemetrasenia s magnitúdou 6,2 sa tlmiče zablokovali tak, ako boli navrhnuté, čím sa obmedzil posun potrubia na vypočítaný bezpečný rozsah. Kontroly po udalostiach neodhalili žiadne poškodenie potrubného systému a zariadenie bolo schopné obnoviť prevádzku do 48 hodín. Manažér zariadenia pripísal hydraulickým tlmičom zásluhy za to, že zabránili tomu, čo by mohlo byť katastrofálne zlyhanie.

Naša továreň vyrába hydraulické tlmiče v rôznych konfiguráciách, vrátane jednočinných a dvojčinných typov, aby vyhovovali rôznym smerom a veľkostiam zaťaženia. Ponúkame tiež tlmiče so vstavaným vizuálnym indikátorom polohy, ktorý umožňuje personálu údržby na prvý pohľad skontrolovať stav tlmiča. Náš inžiniersky tím môže vykonať štúdiu dimenzovania a umiestnenia tlmiča pomocou analýzy konečných prvkov (FEA) na modelovanie odozvy potrubia na seizmické a dynamické zaťaženie. To zaisťuje, že tlmiče sú optimálne umiestnené a dimenzované tak, aby poskytovali čo najefektívnejšiu ochranu. S našimi hydraulickými tlmičmi môžu mať prevádzkovatelia potrubí istotu, že ich infraštruktúra je pripravená aj na tie najťažšie seizmické a dynamické udalosti.

Aké sú kľúčové technické špecifikácie našich hydraulických tlmičov?

T.S. MACHINARY vyrába komplexný rad hydraulických tlmičov pre rôzne potrubné aplikácie. Náš produktový rad zahŕňa tlmiče s rôznymi nosnosťami, dĺžkami zdvihu a rýchlosťami uzamykania, aby vyhovovali špecifickým požiadavkám elektrární, rafinérií a priemyselných zariadení. Všetky naše produkty Hydraulic Snubber sú vyrábané v súlade s ISO 9001 a spĺňajú požiadavky ASME B31.1, DIN EN 13480 a ďalšie medzinárodné normy. Nižšie uvedená tabuľka sumarizuje kľúčové technické špecifikácie pre naše najobľúbenejšie modely hydraulického tlmiča, ktoré sa používajú v kritických aplikáciách ochrany potrubí po celom svete. Naša továreň môže tiež vyrábať vlastné tlmiče, ktoré spĺňajú špecifické požiadavky projektu, vrátane špeciálnych dĺžok zdvihu, nosnosti a náterov na ochranu životného prostredia.

Okrem štandardných modelov naša továreň ponúka niekoľko voliteľných funkcií na zvýšenie výkonu a vhodnosti hydraulických tlmičov pre špecifické prostredia. Patria sem: nízkoteplotná verzia so špecializovanou silikónovou kvapalinou, ktorá zostáva tekutá až do -40 °C; vysokoteplotná verzia určená na nepretržitú prevádzku pri 120 °C; a verzia s epoxidovým náterom pre korozívne prostredie, ako sú pobrežné plošiny a chemické závody. Poskytujeme tiež vlastné dĺžky zdvihu, aby sme vyhoveli špecifickým požiadavkám na tepelný pohyb potrubia.

Náš proces kontroly kvality zahŕňa 100-percentný test dynamického výkonu každého hydraulického tlmiča, ktorý overuje, či rýchlosť uzamykania, nosnosť a charakteristiky tlmenia spĺňajú špecifikované hodnoty. Vykonávame aj tlakovú skúšku hydraulického systému, aby sme sa uistili, že nedochádza k netesnostiam pod prevádzkovým tlakom. Každý tlmič je označený jedinečným sériovým číslom, ktoré umožňuje plnú sledovateľnosť od výroby až po inštaláciu v teréne. Naša továreň naYangzhou Tianshun Pipeline Technology Co., Ltd.udržiava komplexný inventár štandardných tlmičov a komponentov, čo umožňuje rýchle dodanie na akékoľvek miesto. Poskytujeme tiež službu výberu tlmičov, kde vám náš inžiniersky tím pomôže vybrať optimálny model a veľkosť pre vaše špecifické potreby ochrany potrubia.

Ako môže správna inštalácia a údržba zabezpečiť výkon Snubber?

Hydraulické tlmičesú presné zariadenia, ktoré si vyžadujú starostlivú inštaláciu a pravidelnú údržbu, aby sa zabezpečilo, že fungujú tak, ako majú. Nesprávna inštalácia môže viesť k tomu, že tlmič nebude schopný uzamknúť sa pri dynamickom zaťažení, alebo sa môže zablokovať, keď by nemal (napr. počas pomalého tepelného pohybu). Naša továreň naYangzhou Tianshun Pipeline Technology Co., Ltd.poskytuje podrobné pokyny na inštaláciu a odporúčania na údržbu, ktoré zákazníkom pomôžu maximalizovať spoľahlivosť a životnosť ich hydraulických tlmičov. Dodržiavanie týchto pokynov zaisťuje, že tlmiče budú poskytovať kritickú ochranu potrebnú počas seizmických a dynamických udalostí.

Kľúčové postupy inštalácie a údržby pre hydraulické tlmiče:

• Správna orientácia:Tlmič musí byť nainštalovaný v správnej orientácii, pričom piestna tyč musí byť zarovnaná so smerom očakávaného pohybu. Inštalácia tlmiča pod uhlom môže spôsobiť bočné zaťaženie, ktoré môže poškodiť tesnenia a znížiť výkon.
• Správna montáž:Použite dodané montážne konzoly a uistite sa, že sú bezpečne pripevnené k potrubiu a nosnej konštrukcii. Upevňovacie body musia byť konštrukčne primerané na prenos nosnosti tlmiča na podperu.
• Mazanie a tesnenie:Piestna tyč tlmiča by mala byť pravidelne čistená a mazaná odporúčaným olejom, aby sa zabránilo korózii a degradácii tesnenia. Tesnenia by sa mali počas bežnej údržby skontrolovať, či nevykazujú známky opotrebovania alebo netesnosti.
• Funkčné testovanie:Odporúčame každoročne otestovať uzamykaciu funkciu tlmiča pomocou prenosnej testovacej jednotky, ktorá simuluje dynamické zaťaženie. To zaisťuje, že tlmič zostane funkčný a že rýchlosť blokovania sa neodchýlila od špecifikácie.
• Harmonogram výmeny:Aj pri správnej údržbe majú hydraulické tlmiče obmedzenú životnosť. Odporúčame vymeniť tlmič každých 15-20 rokov alebo skôr, ak je narušená integrita tesnenia alebo ak bol tlmič vystavený vážnej seizmickej udalosti.

Prípadová štúdia z jadrovej elektrárne v Spojených štátoch ilustruje dôležitosť pravidelnej údržby tlmičov. Počas rutinnej kontroly pracovníci údržby zistili, že na niekoľkých hydraulických tlmičoch došlo k netesnostiam tesnenia, v dôsledku čoho silikónová kvapalina pomaly vytekala. Ak by sa neriešili, tlmiče by mali zníženú schopnosť tlmenia a nemuseli by sa správne uzamknúť počas zemetrasenia. Závod dodržal náš odporúčaný postup údržby, vymenil tesnenia a naplnil tlmiče čerstvou kvapalinou. Následný dynamický test potvrdil, že tlmiče boli plne funkčné. Bezpečnostný manažér elektrárne poznamenal, že program proaktívnej údržby zabránil potenciálnemu bezpečnostnému problému a tlmiče boli plne funkčné počas ďalšej seizmickej udalosti.

Naša továreň poskytuje komplexnú príručku údržby tlmičov, ktorá zahŕňa postupy kontroly, testovania a výmeny tesnení. Ponúkame tiež školiaci program pre personál údržby, ktorý zahŕňa správne používanie testovacích zariadení a interpretáciu výsledkov testov. Zákazníkom, ktorí uprednostňujú riešenie na kľúč, ponúkame servisnú zmluvu s tlmičom, ktorá zahŕňa pravidelnú kontrolu, funkčné testovanie a výmenu tesnení. Táto služba zaisťuje, že vaše hydraulické tlmiče zostanú v optimálnom stave, pripravené chrániť vaše potrubia v prípade potreby. Investíciou do správnej inštalácie a údržby môžu prevádzkovatelia potrubí zabezpečiť, aby ich hydraulické tlmiče poskytovali najvyššiu úroveň ochrany počas celej životnosti potrubného systému.

Často kladené otázky (FAQ)

Otázka 1: Aký je rozdiel medzi hydraulickým tlmičom a mechanickou vzperou?

Odpoveď: Mechanická vzpera poskytuje pevné spojenie, ktoré neumožňuje žiadny tepelný pohyb, ktorý môže spôsobiť vysoké tepelné namáhanie potrubia. Hydraulický tlmič na druhej strane umožňuje pomalý tepelný pohyb pri zablokovaní pri rýchlom dynamickom zaťažení. To znamená, že počas normálnej prevádzky sa tlmič prispôsobuje tepelnej rozťažnosti, čím sa znižuje napätie. Pri seizmickom alebo dynamickom zaťažení sa uzamkne a pôsobí ako tuhá vzpera. Vďaka tejto dvojitej funkcii sú hydraulické tlmiče vhodnejšie pre potrubia, ktoré zažívajú výrazný tepelný pohyb, pretože zabraňujú akumulácii tepelného napätia.

Otázka 2: Dá sa hydraulický tlmič opraviť alebo je potrebné ho vymeniť, keď zlyhá?

Odpoveď: V mnohých prípadoch je možné hydraulické tlmiče opraviť výmenou tesnení a doplnením kvapaliny. Ak je však poškodený vnútorný piest alebo valec, tlmič sa musí vymeniť. Naša továreň ponúka službu prestavby pre väčšinu našich modelov hydraulického tlmiča, pri ktorej tlmič rozoberáme, kontrolujeme, vymieňame opotrebované diely a znova zmontujeme tlmič podľa pôvodných špecifikácií. Odporúčame, aby kvalifikovaný technik zhodnotil tlmič, aby určil, či je oprava alebo výmena cenovo najefektívnejšia možnosť.

Question 3: How is the locking velocity of a hydraulic snubber determined?

Odpoveď: Rýchlosť uzamykania je určená vnútorným ventilom a dizajnom otvoru tlmiča a je nastavená počas výroby. Typicky sa vyberá na základe očakávanej rýchlosti tepelného pohybu potrubia a kritérií seizmického návrhu. Pre väčšinu aplikácií sa používa blokovacia rýchlosť medzi 80 a 150 mm/s. Naša továreň môže upraviť rýchlosť uzamknutia tak, aby vyhovovala špecifickým požiadavkám projektu. Ponúkame tiež tlmiče s nastaviteľnou rýchlosťou blokovania, čo umožňuje ladenie poľa tak, aby zodpovedalo špecifickému profilu pohybu potrubia.

Otázka 4: Sú hydraulické tlmiče vhodné pre vnútorné aj vonkajšie inštalácie?

Odpoveď: Áno, hydraulické tlmiče sú vhodné pre vnútorné aj vonkajšie inštalácie. Avšak pre vonkajšie inštalácie, najmä v korozívnych prostrediach alebo oblastiach s vysokou vlhkosťou, odporúčame naše tlmiče s antikoróznym náterom (epoxidovým alebo pozinkovaným). Pre extrémne chladné podnebie ponúkame nízkoteplotnú verziu so špecializovanou kvapalinou, ktorá zostáva tekutá až do -40 °C. Naša továreň môže poskytnúť podrobné pokyny o najvhodnejšom materiáli a možnostiach náteru pre vaše špecifické prostredie inštalácie.

Otázka 5: Aké certifikácie vlastní Yangzhou Tianshun Pipeline Technology Co., Ltd. pre svoje hydraulické tlmiče?

Odpoveď: Naše hydraulické tlmiče sú vyrábané podľa certifikácií ISO 9001:2015 (Manažment kvality) a ISO 14001:2015 (Manažment životného prostredia). Taktiež spĺňame normy ASME B31.1, DIN EN 13480 a GB/T 17116.3 pre podpery potrubí. Naše produkty sú testované a certifikované organizáciami tretích strán, vrátane SGS a TÜV, a ku každej objednávke poskytujeme kompletný súbor testovacích správ a certifikátov. Naša továreň je pravidelne kontrolovaná, aby sme sa uistili, že naše výrobné procesy a systémy kontroly kvality spĺňajú najvyššie medzinárodné štandardy.

Záver: Chráňte svoje potrubia pomocou vysokokvalitných hydraulických tlmičov

Hydraulické tlmiče sú nevyhnutné zariadenia, ktoré poskytujú kritickú ochranu potrubí pred seizmickým a dynamickým zaťažením. Umožnením voľného tepelného pohybu za normálnych podmienok a zablokovaním pri rýchlych dynamických udalostiach zabraňujú nadmernému premiestňovaniu, znižujú napätie a rozptyľujú energiu, čím zaisťujú integritu a bezpečnosť potrubného systému. V Yangzhou Tianshun Pipeline Technology Co., Ltd. naša továreň už desaťročia konštruuje vysokovýkonné hydraulické tlmiče a ponúka širokú škálu modelov s rôznymi nosnosťami, zdvihmi a rýchlosťami uzamykania, ktoré vyhovujú rôznym aplikáciám. Náš záväzok ku kvalite, precíznemu inžinierstvu a zákazníckej podpore zaisťuje, že naše tlmiče poskytujú spoľahlivú ochranu pre najkritickejšie infraštruktúrne projekty na celom svete.

Hľadáte ochranu vášho potrubného systému pred seizmickým a dynamickým zaťažením?Kontaktujte Yangzhou Tianshun Pipeline Technology Co., Ltdza komplexnú konzultáciu. Náš inžiniersky tím analyzuje dizajn vášho potrubia, prevádzkové podmienky a profil seizmického rizika, aby odporučil optimálny model hydraulického tlmiča, veľkosť a umiestnenie. Ponúkame bezplatné štúdie uskutočniteľnosti, konkurencieschopné ceny a rýchle dodanie s celým radom podpory pri inštalácii a údržbe.Požiadajte o bezplatnú konzultáciu s hydraulickým tlmičom od spoločnosti Yangzhou Tianshun Pipeline Technology Co., Ltd. a zaistite, aby bolo vaše potrubie chránené pred neočakávanými udalosťami.
