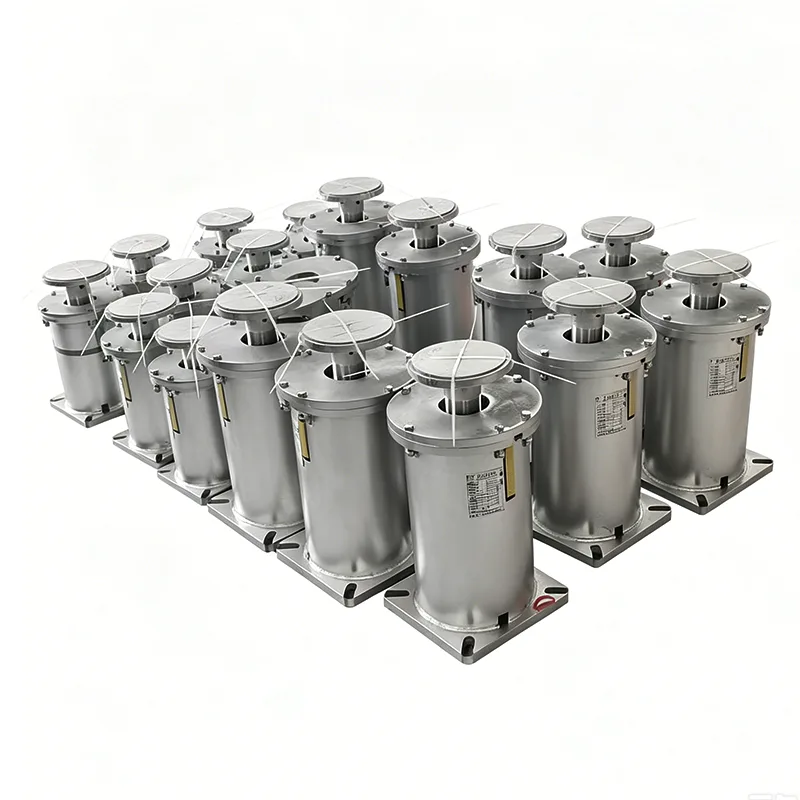

Pružinový záves typu F

Pružinový záves typu F je štandardná závesná pružinová podpera vyvinutá spoločnosťou Yangzhou Tianshun Pipeline na základe 14-ročných priemyselných skúseností a je tiež jedným z najpoužívanejších modelov pružinových závesov v oblasti globálneho priemyselného potrubia. Od spustenia výroby v roku 2012 sme vyrobili viac ako 2 milióny pružinových závesov typu F, ktoré sme vyviezli do 45 krajín a regiónov a obslúžili viac ako 300 veľkých priemyselných projektov po celom svete. Tento model je navrhnutý v úplnom súlade s medzinárodne uznávanými normami a dosahuje 100% zameniteľnosť s produktmi rovnakého modelu od hlavných svetových výrobcov.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Krivka zaťaženia a posunutia získaná z typovej skúšky konštantnej podpery pružiny/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Návrhový základ a použiteľné normy

Pružinový záves typu F je prísne navrhnutý a vyrobený v súlade s nasledujúcimi medzinárodnými normami, aby sa zabezpečila jeho globálna všestrannosť a kompatibilita:

▶  ANSI/HG 20644-1998 Variabilné podpery pružín a závesy

▶  GB/T 17116.1-2018 Podpery a závesy rúr – Časť 1: Technické špecifikácie

▶  ASME B31.3 Procesné potrubie

▶  DIN 2545 Pružinové vešiaky

▶  API RP 551 Návrh a inštalácia podpier a závesov potrubí

Všetky produkty prešli certifikáciou systému manažérstva kvality ISO 9001:2015 a na požiadanie je možné poskytnúť certifikačné dokumenty tretích strán, ako sú CE a API.

Konštrukčné zloženie a princíp fungovania

Pružinový záves typu F má konštrukciu hornej zavesenej konštrukcie, ktorá je spojená s konštrukciou budovy cez horné zdvíhacie oko a s potrubím cez spodnú závesnú tyč. Keď potrubie prechádza vertikálnym tepelným posunom, pružina sa zodpovedajúcim spôsobom rozťahuje a zmršťuje, pričom automaticky nastavuje nosnú silu a rovnomerne prenáša zaťaženie potrubia na konštrukciu, aby sa zabránilo koncentrácii napätia.

Štandardný produkt pozostáva z nasledujúcich komponentov:

▶  Horný kryt: Vyrazený z oceľového plechu Q345B

▶  Valcová špirálová pružina: vyrobená z pružinovej ocele legovanej 60Si2MnA

▶  Doska indikátora zaťaženia: Jasne označená stupnicou zaťaženia a výtlaku

▶  Nastavovacia skrutková tyč: K dispozícii v špecifikáciách M16-M36 na nastavenie zaťaženia na mieste

▶  Horné a spodné spojovacie oká: Vyrobené kovaním pre vyššiu pevnosť

▶  Poistné matice: Dizajn s dvojitou maticou proti uvoľneniu

Kompletné špecifikácie zaťaženia a výtlaku

Hlavné výhody výkonu a namerané údaje

Vyššie uvedené údaje sú zo 100% úplných kontrolných záznamov laboratória spoločnosti. Každý produkt pred odoslaním prechádza prísnym zaťažovacím testovaním a kalibráciou posunu.

Použiteľné scenáre a spôsoby inštalácie

Pružinový záves typu F je vhodný na zavesenie väčšiny priemyselných potrubných systémov, najmä pre nasledujúce scenáre:

Parovodné systémy v elektrárňach

Procesné potrubia v petrochemickom priemysle

Potrubné siete ústredného kúrenia v mestách

Potrubie na prepravu zemného plynu

Farmaceutické a potravinárske potrubia

Potrubia všeobecných priemyselných zariadení

Pre tento model sú k dispozícii tri spôsoby inštalácie:

Záves s jedným výstupkom: Vhodné pre jednoduché potrubia

Dvojitý záves: Vhodné pre vysoko zaťažené potrubia

Paralelná inštalácia: Vhodné pre potrubia s ultra vysokým zaťažením

Výrobný proces a kontrola kvality

Zaviedli sme systém vysledovateľnosti celého procesu od surovín až po hotové výrobky, aby sme zabezpečili stabilnú kvalitu každého pružinového závesu typu F:

Všetky produkty prechádzajú komplexným interným testovaním pred odoslaním.

Interné testovanie zahŕňa: rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT (ak je to možné), testovanie zaťaženia pružinou (s krivkami zaťaženia a posunu) a meranie hrúbky povlaku.

K dispozícii sú správy o továrenských testoch (FTR) a správy o testoch materiálu (MTR).

Interné testovanie nepredstavuje testovanie treťou stranou akreditované ILAC. Testovanie svedkom tretej strany alebo laboratórne testovanie je dostupné ako samostatná voliteľná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne):

1. Testovanie materiálu: analýza chemického zloženia, testovanie ťahom, testovanie Charpyho nízkoteplotným nárazom a testovanie tvrdosti.

2. Zvarové NDT: Testovanie magnetickými časticami (MT), Testovanie prienikom tekutín (PT), Ultrazvukové testovanie (UT) a Rádiografické testovanie (RT).

3. Testovanie výkonu pružiny vrátane kriviek zaťaženia a posunu.

4. Kontrola ochrany proti korózii žiarovým zinkovaním/epoxidovým náterom.

5. Svedecké testovanie, dohľad v továrni a kontrola pred odoslaním (PSI).

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA. Na rozdiel od štandardných domácich výrobcov, ktorí dodávajú len samotný výrobok, poskytujeme ku každej pružinovej jednotke krivku zaťaženia a posunu; tiež uľahčujeme testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Podporné služby a záruka doručenia

▶  Rýchle doručenie: Štandardné modely sú na sklade a môžu byť odoslané do 72 hodín.

▶  Podpora výberu: Poskytuje sa bezplatná analýza napätia potrubia a výpočet výberu podpery/závesu.

▶  Služba prispôsobenia: Rozmery pripojenia a metódy povrchovej úpravy je možné upraviť podľa požiadaviek zákazníka.

▶  Servis na mieste: Na inštaláciu a uvedenie do prevádzky sú vyslaní profesionálni inžinieri.

▶  Záručný servis: 12-mesačná záručná doba s bezplatnou opravou alebo výmenou chybných produktov počas záručnej doby.

Ak chcete získať ďalšie technické podrobnosti o pružinovom závese typu F alebo získať cenovú ponuku, kontaktujte náš obchodný tím.

Často kladené otázky (FAQ)

Otázka: Môže byť pružinový záves typu F zamenený s produktmi rovnakého modelu od iných výrobcov?

A: Áno. Naše produkty sú prísne navrhnuté a vyrobené v súlade s medzinárodnými normami. Inštalačné rozmery a výkonové parametre sú úplne v súlade s rovnakými modelovými produktmi od veľkých svetových výrobcov a môžu byť priamo nahradené pre použitie.

Otázka: Aká je maximálna prevádzková teplota tohto produktu?

Odpoveď: Rozsah prevádzkových teplôt štandardných produktov je -20 ℃ až +450 ℃. Pre vysokoteplotné podmienky presahujúce 450 ℃ môžeme poskytnúť špeciálne modely s použitím pružinovej ocele odolnej voči vysokej teplote.

Otázka: Môžete poskytnúť povrchovú úpravu žiarovým zinkovaním?

A: Áno. Okrem štandardného náteru poskytujeme aj rôzne metódy povrchovej úpravy, ako je žiarové zinkovanie a práškové lakovanie, aby sme sa prispôsobili rôznym korozívnym prostrediam.
