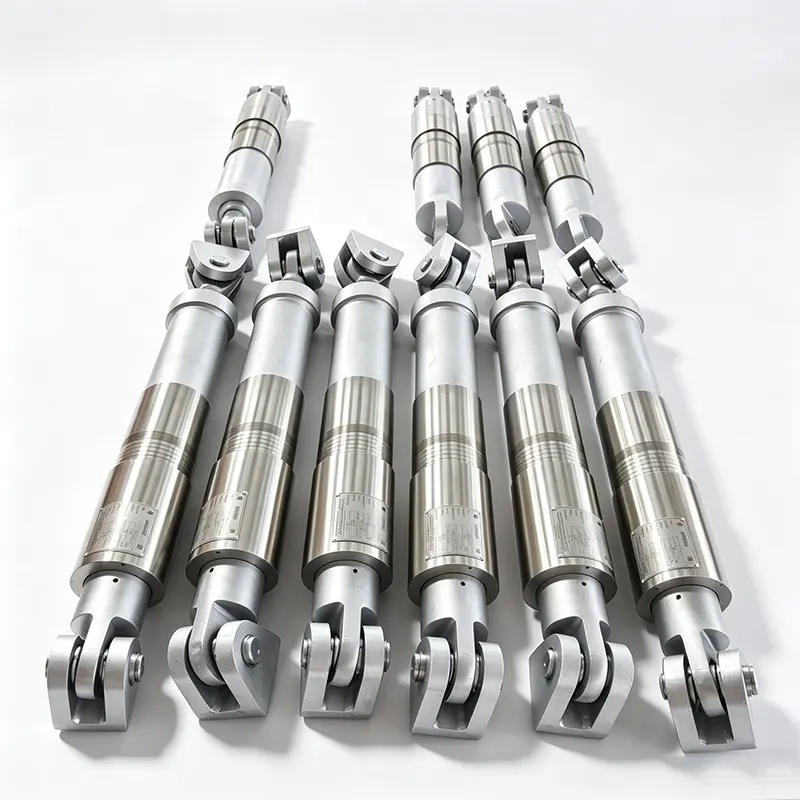

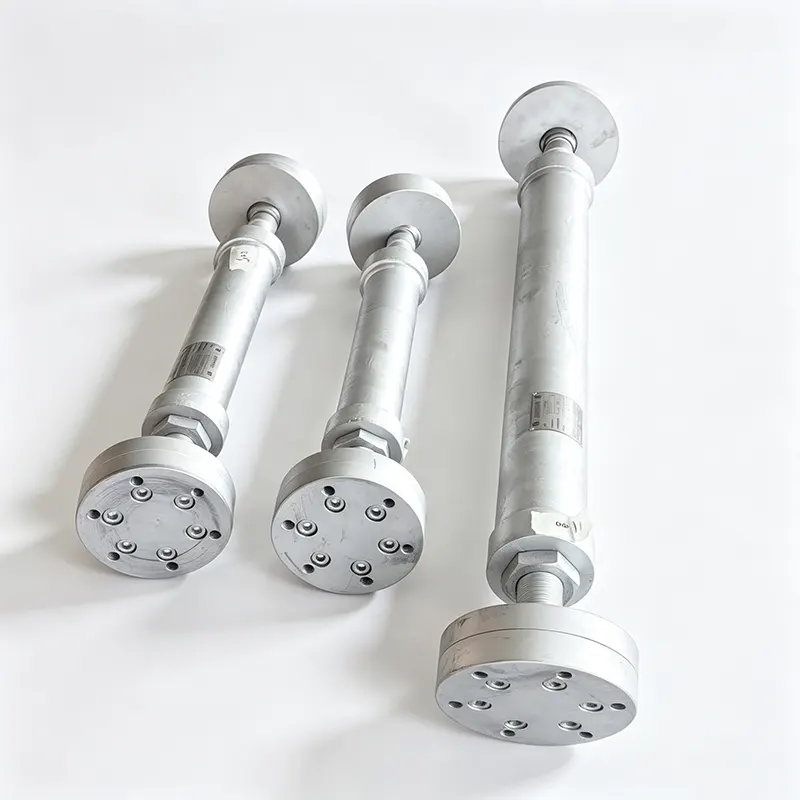

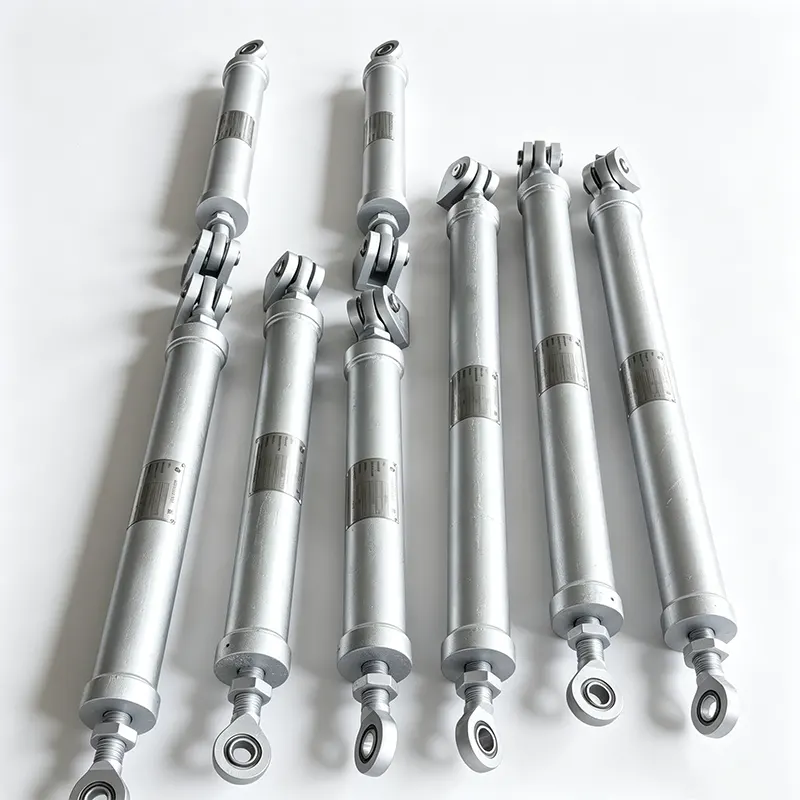

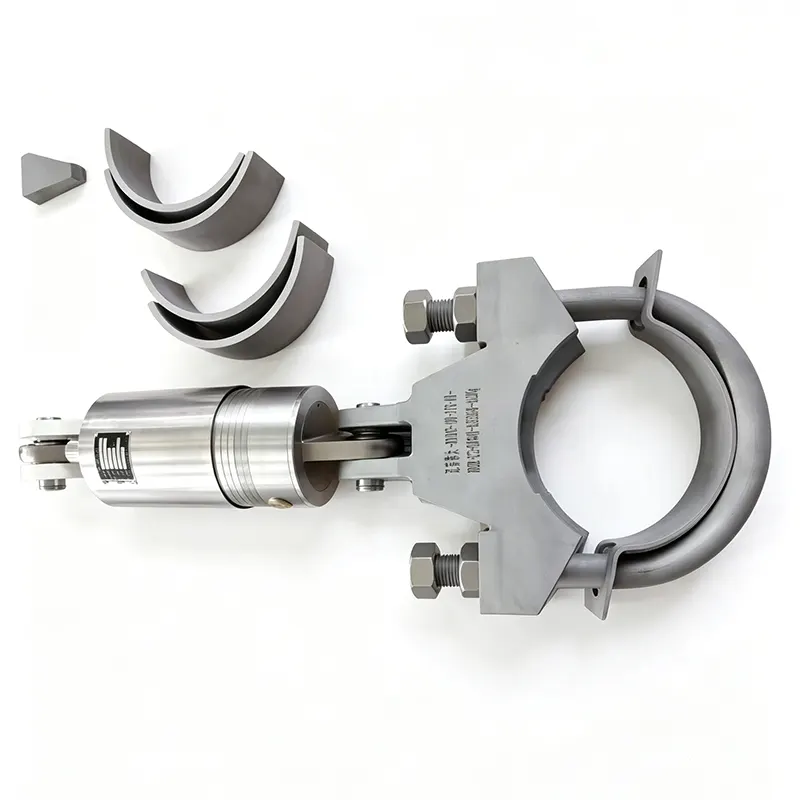

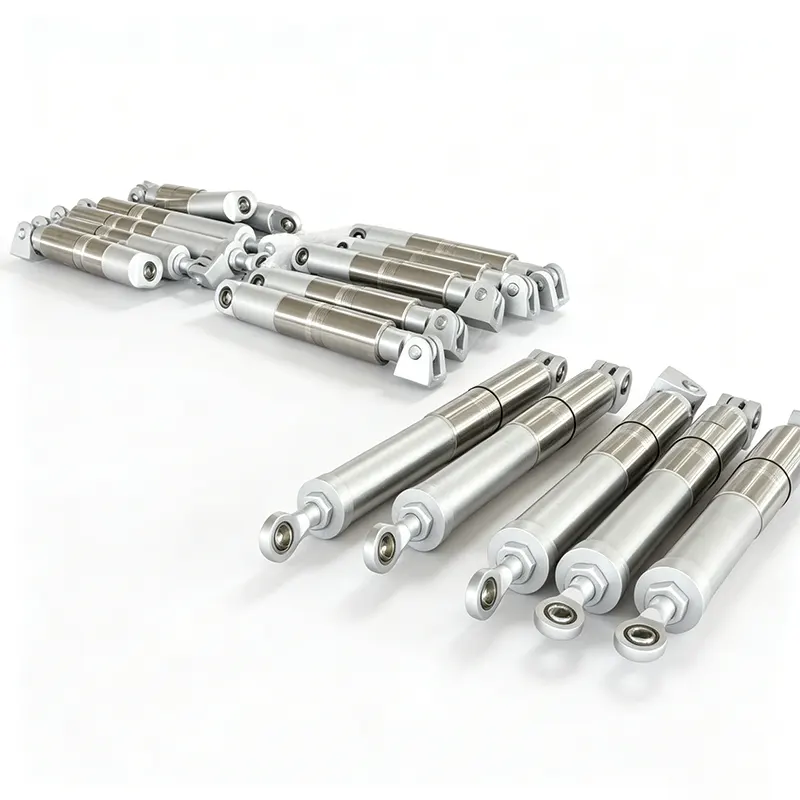

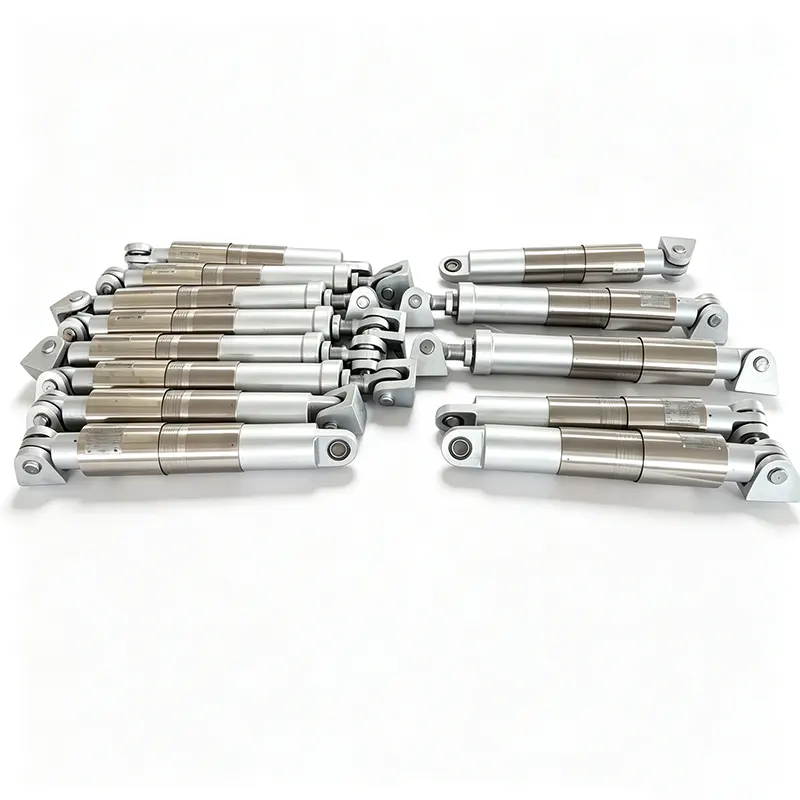

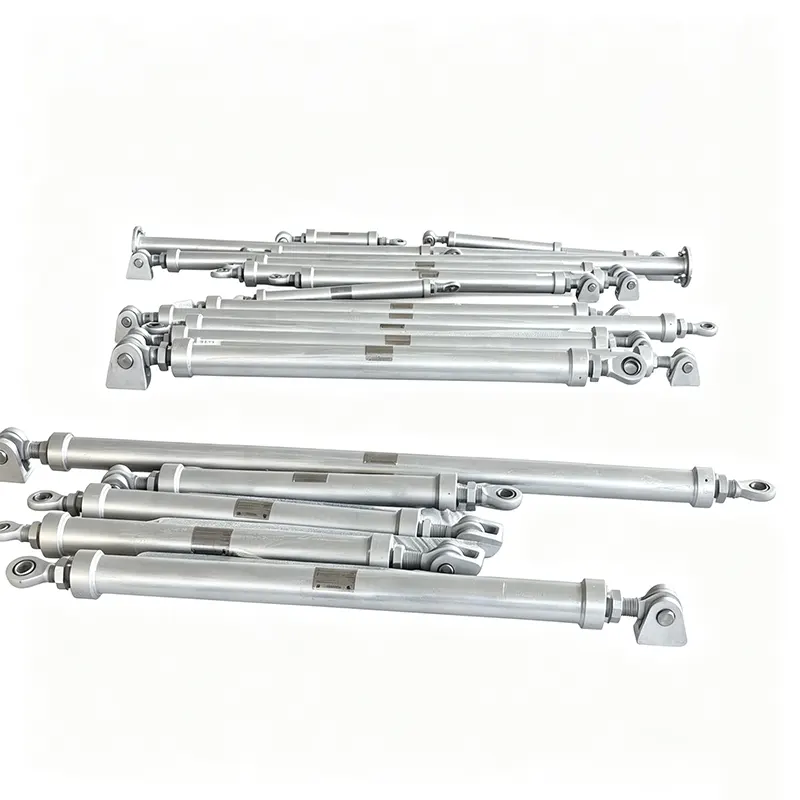

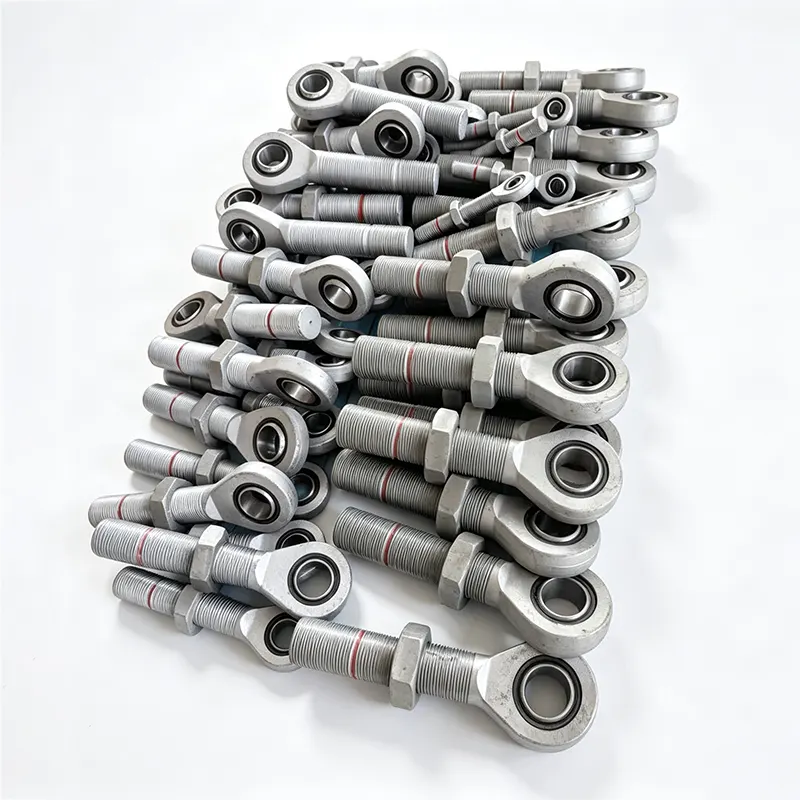

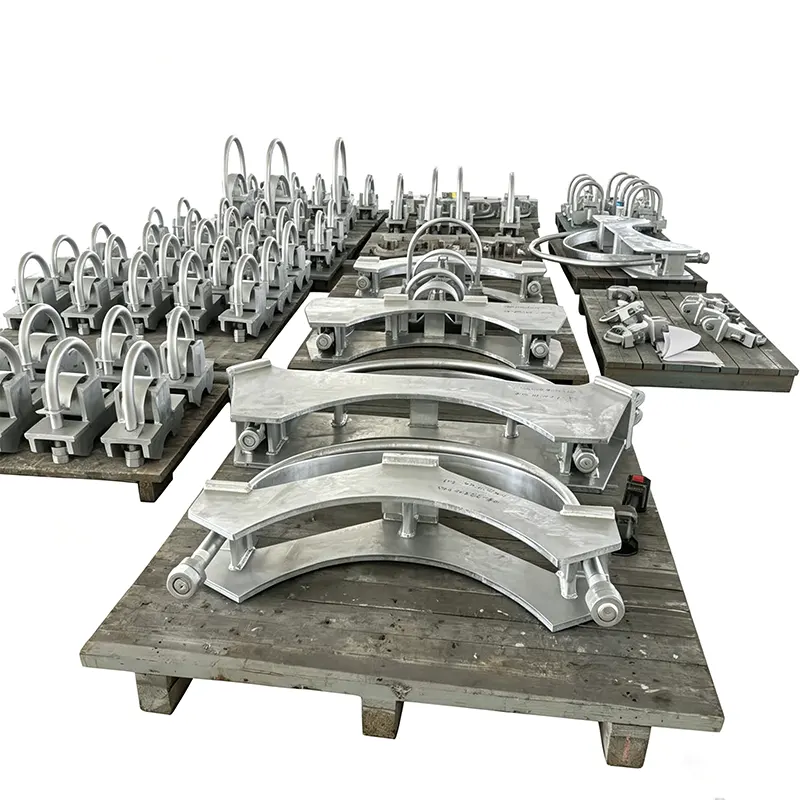

Hydraulické tlmiče pre zadržiavanie potrubia

Yangzhou Tianshun dodáva hydraulické tlmiče do energetických, petrochemických a jadrových zariadení od roku 2012. Naše tlmiče radu YZN fungujú vo viac ako 45 krajinách, za ktorými stojí továreň s rozlohou 35 000 m², viac ako 100 kvalifikovaných zamestnancov a systém kvality certifikovaný podľa ISO 9001:2015.

Ako hydraulický tlmič chráni potrubie

Hydraulický tlmič je obmedzovač citlivý na rýchlosť. Za normálnych prevádzkových podmienok spôsobuje tepelná rozťažnosť a kontrakcia pomalý pohyb potrubia. Hydraulické tlmiče pre zadržiavanie potrubia sledujú tento pohyb prakticky bez odporu a pôsobia podobne ako voľne sa posúvajúca podpera. Keď potrubie prejde náhlym zrýchlením – z vodného rázu, výtlaku bezpečnostného ventilu, seizmickej aktivity alebo vypnutia čerpadla – vnútorný ventil sa zatvorí v zlomku sekundy. V tom momente sa z tlmiča stane takmer tuhá vzpera, ktorá prenáša dynamické zaťaženie na stavebnú konštrukciu alebo kotviaci bod a zabraňuje posunutiu potrubia, ktoré by inak mohlo spôsobiť poškodenie nárazom, nadmerné namáhanie alebo únavové zlyhanie.

Kritickým rozdielom je rýchlostný prah. Pomalé pohyby prechádzajú neobmedzene. Rýchle pohyby sú zablokované. To umožňuje potrubnému systému zachovať si svoju flexibilitu pre trvalé tepelné cykly, pričom sa okamžite obmedzí iba v prípade potreby.

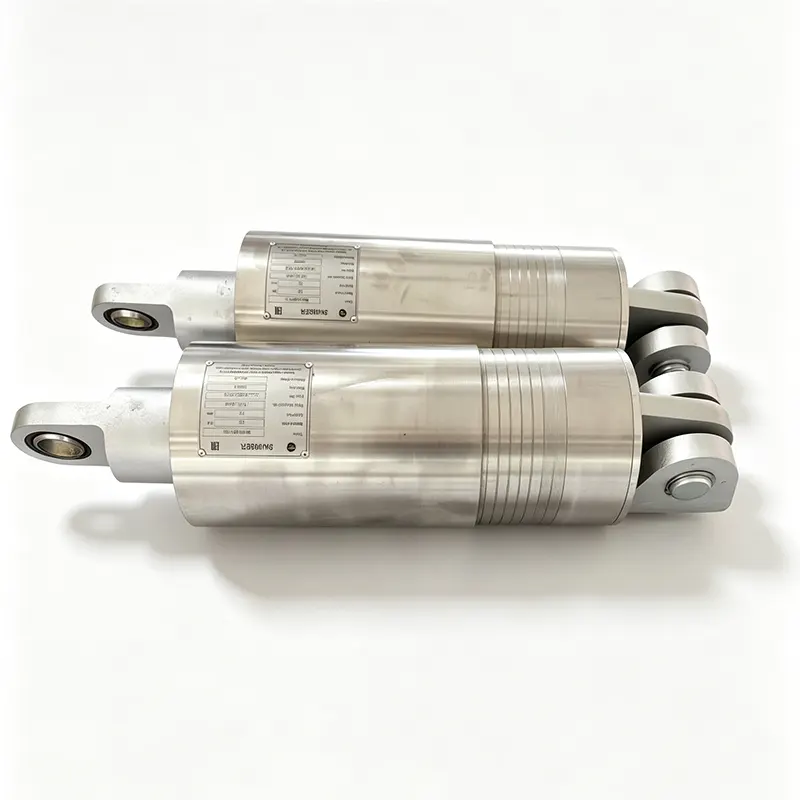

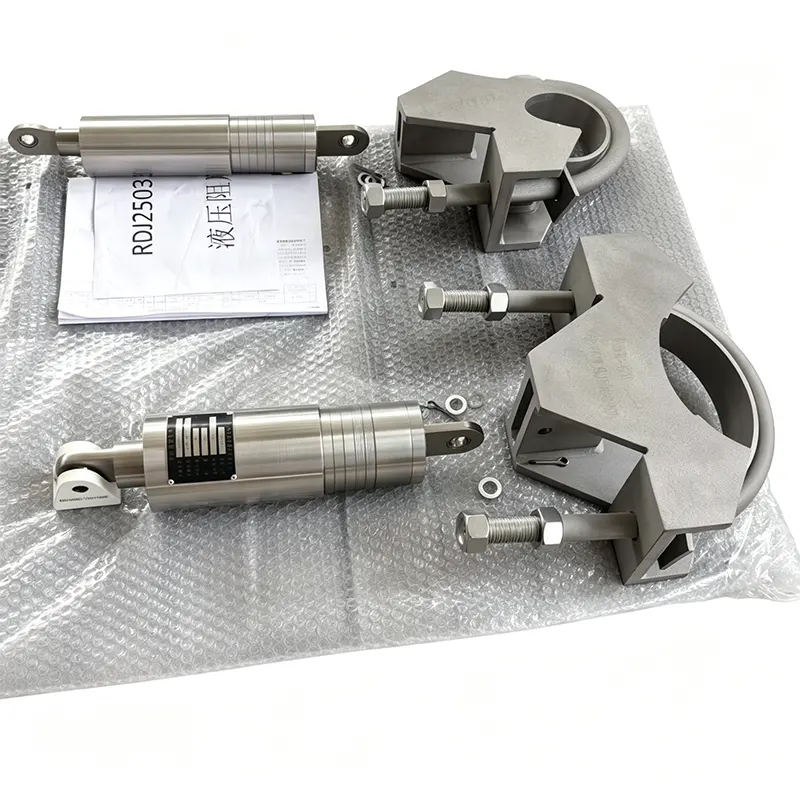

Dizajn a vlastnosti série YZN

Viditeľný ukazovateľ polohy

Jasný mechanický indikátor na tele tlmiča ukazuje dostupný rozsah zdvihu v oboch smeroch. Údržbárske tímy môžu na prvý pohľad overiť, či jednotka pracuje v rámci svojej konštrukčnej dráhy alebo či vyžaduje nastavenie, bez odpojenia zariadenia.

Kompaktná a symetrická konštrukcia

Symetrické usporiadanie zjednodušuje orientáciu pri inštalácii a znižuje pravdepodobnosť nesprávnej montáže. Jeho kompaktný obal sa hodí do tesných potrubných regálov a preplnených oblastí, kde nie je možné umiestniť väčšie pružinové alebo tuhé vzpery.

Nízke trenie a krátky čas zablokovania

Vnútorné trenie je minimalizované presným opracovaním a výberom tesnení. Čas dynamickej odozvy, interval od začiatku rýchleho pohybu po úplné uzamknutie, je extrémne krátky. To zaisťuje, že potrubie zaznamená zanedbateľný posun predtým, ako sa tlmič zapojí, čo je rozhodujúce pre ochranu citlivých zariadení, ako sú prípojky turbín a dýzy tlakových nádob.

Schopnosť vysokej uzamykacej sily

Keď sú hydraulické tlmiče pre zadržiavanie rúrok zamknuté, dokážu vydržať značné ťahové a tlakové zaťaženie bez poddajnosti. Tlmiaca sila generovaná počas dynamickej odozvy je úmerná vstupnej rýchlosti a môže byť špecifikovaná až do požadovaného konštrukčného zaťaženia, ktoré zodpovedá požiadavkám analýzy napätia potrubia.

Kompatibilita tesnení a médií

Tesnenia sú zvolené pre dlhodobú kompatibilitu s hydraulickou kvapalinou a vonkajším prostredím závodu. Kvapalné médium, typicky vysoko stabilný silikónový olej, si zachováva konzistentnú viskozitu v celom rozsahu prevádzkových teplôt. Tesniace materiály odolávajú starnutiu a netesnostiam, čo prispieva k dlhej životnosti bez údržby.

Technický rozsah

Všetky hodnoty sú prispôsobené konkrétnemu zaťaženiu potrubia a požiadavkám projektu. Neštandardné zdvihy, zaťažiteľnosť a typy pripojení sa vyrábajú podľa výkresov klienta.

Kontrola kvality a testovanie

Každý hydraulický tlmič YZN prechádza pred odoslaním funkčným akceptačným testom. Vyhradená testovacia stolica používa pomalé cyklovanie na overenie voľného pohybu, potom simuluje rýchly posun, aby potvrdila uzamknutie a zmerala výslednú nosnosť. Otestuje sa tlaková hranica a overí sa činnosť indikátora zdvihu. Záznamy o skúškach sú uchovávané a môžu byť dodané spolu so zásielkou.

Pre diely obsahujúce tlak a pre hydraulickú kvapalinu je zachovaná sledovateľnosť materiálu. V jadrových aplikáciách sa uplatňujú požadované programy zabezpečenia kvality, vrátane súladu s príslušnými časťami ASME Kódexu kotlov a tlakových nádob, oddiel III a ďalšími požiadavkami špecifickými pre klienta. Náš certifikovaný systém ISO 9001 riadi všetky postupy, od príjmu surovín až po konečnú kontrolu.

Viac ako 70 % našich objednávok pochádza od dlhodobých opakovaných klientov, ktorí dôverujú konzistentnému výkonu našich snubberov v rámci viacerých projektov.

Tam, kde sa na uchytenie potrubia používajú hydraulické tlmiče

Séria YZN je inštalovaná v kritických potrubných systémoch, kde je kombinácia tepelnej flexibility a okamžitého dynamického obmedzenia neprijateľná.

Jadrové elektrárne

Hlavná parná, napájacia voda a potrubia súvisiace s bezpečnosťou. Tlmiče chránia pred seizmickými javmi a dynamickými účinkami prasknutia potrubia a zároveň umožňujú veľké tepelné pohyby počas normálnej prevádzky. Kompletný materiál a balíky testovacej dokumentácie sú štandardom.

Tepelné elektrárne

Potrubie napájacej vody kotla, potrubie na odber pary a systémy obtoku turbíny. Tlmiče znižujú prechodné zaťaženie pri činnosti ventilov a zabraňujú bičeniu potrubia.

Petrochemické a rafinérske jednotky

Procesné potrubie v FCCU, reformátoroch a kompresorových staniciach. Tlmiče zvládajú vibrácie vyvolané dvojfázovým prúdením a občasné nárazové zaťaženie, pričom sa prispôsobujú tepelným cyklom.

Oceliarne a priemyselné plynové systémy

Horúce dúchadlá a potrubia kyslíkovej dýzy zažívajú rýchle tepelné prechody a vibrácie. Hydraulické tlmiče udržujú zarovnanie potrubia bez obmedzenia tepelného rastu.

Čerpacie a kompresorové stanice

Výtlačné potrubia podliehajúce pulzácii alebo udalostiam vodného rázu. Tlmiče pôsobia ako obmedzenia citlivé na rýchlosť, ktoré zabraňujú namáhaniu prírub a podpier.

Často kladené otázky

Ako sa líši hydraulický tlmič od pevnej vzpery alebo pružinovej podpery?

Pevná vzpera zaisťuje potrubie na mieste a zabraňuje akémukoľvek tepelnému pohybu, ktorý môže viesť k nadmernému namáhaniu potrubia a pripojených zariadení. Pružinová podpera nesie gravitačné zaťaženie, ale neobmedzuje dynamické sily. Hydraulický tlmič premosťuje obe potreby: umožňuje pomalú tepelnú expanziu a kontrakciu voľne, potom sa zablokuje v priebehu milisekúnd, keď rýchlosť potrubia prekročí prednastavený prah. To poskytuje dynamické obmedzenie presne vtedy, keď je to potrebné, bez ohrozenia tepelnej flexibility.

Čo určuje nastavenie rýchlosti uzamknutia a dá sa upraviť?

Prahová hodnota rýchlosti blokovania je nastavená podľa maximálnej očakávanej miery tepelnej rozťažnosti potrubia a minimálnej rýchlosti, ktorá by vznikla pri dynamickej udalosti, ako je vodný ráz alebo seizmický šok. Naši inžinieri posudzujú projektovú analýzu napätia potrubia, aby stanovili hodnotu, ktorá udrží tlmič voľný počas normálnej prevádzky, ale poskytuje úplné obmedzenie počas prechodného stavu. Prahová hodnota je nastavená z výroby a funkčne overená na skúšobnej stolici; pri zmene prevádzkových podmienok je možné nastavenie prekalibrovať v našom zariadení.

Aký druh údržby potrebuje hydraulický tlmič počas svojej životnosti?

Odporúčame pravidelné funkčné testovanie, aby ste potvrdili, že sa jednotka stále pohybuje bez odporu pri pomalom posune a správne sa zablokuje pri rýchlom pohybe. V energetických a procesných závodoch sa táto kontrola bežne vykonáva každých 3 až 5 rokov alebo podľa programu údržby závodu. Vizuálna kontrola oblasti tesnenia a indikátora zdvihu je jednoduchá. Ak by jednotka vyžadovala renováciu, ponúkame továrenský servis vrátane výmeny kvapaliny, výmeny tesnenia a recertifikácie.

Vydržia tlmiče YZN vonkajšiu inštaláciu alebo korozívne prostredie rastlín?

áno. Štandardný valec má antikorózny náter vhodný pre väčšinu vonkajších priemyselných prostredí. Pre pobrežné, pobrežné alebo chemicky agresívne atmosféry môžeme dodať valec z nehrdzavejúcej ocele a vybrať nátery piestnych tyčí a tesniace materiály špeciálne pre tieto podmienky. Radi vám poradíme s výberom materiálu na základe prostredia na mieste a teplotného rozsahu.

Aká dokumentácia sa poskytuje pre jadrové aplikácie alebo aplikácie kritické z hľadiska bezpečnosti?

Dodávame úplnú vysledovateľnosť materiálov pre komponenty udržiavajúce tlak, certifikované správy o skúške mlynov, certifikáciu hydraulických kvapalín, záznamy o funkčných skúškach a vyhlásenie o zhode s platnými predpismi. Ak to projekt vyžaduje, dokumentácia spĺňa ASME oddiel III alebo iné jadrové normy. Náš systém kvality je pravidelne auditovaný a vieme vyhovieť ďalším klientskym auditom a požiadavkám na dokumentáciu.

Technická podpora a servis

Výber správneho tlmiča pre aplikáciu obmedzovania potrubia zahŕňa údaje o zaťažení, očakávaný tepelný pohyb a prahovú rýchlosť blokovania. Naši inžinieri pracujú s vašimi správami o napätí potrubia, aby potvrdili vhodnú veľkosť a nastavenie. Vyhradení správcovia účtov odpovedajú na otázky do 24 hodín a bezodkladne poskytujú technické odporúčania.

Vlastné konfigurácie – neštandardný zdvih, špeciálne materiály pre korozívnu atmosféru alebo dokumentácia jadrovej triedy – sú riešené ako rutinné objednávky, nie ako výnimky. Po dodaní poskytujeme poradenstvo pri inštalácii a údržbe, vrátane odporúčaní na pravidelné funkčné testovanie, aby sa zabezpečila nepretržitá spoľahlivosť počas celej životnosti.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Zariadenie s rozlohou 35 000 m², Jiangsu, Čína – export do viac ako 45 krajín.

Hydraulické tlmiče, ktoré sa zablokujú iba vtedy, keď to potrubie potrebuje, a zostávajú mimo cesty.
