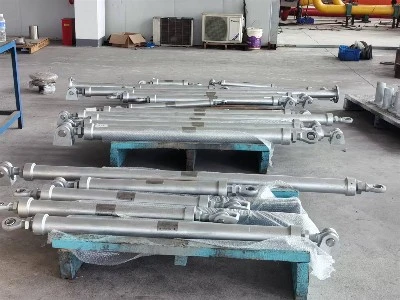

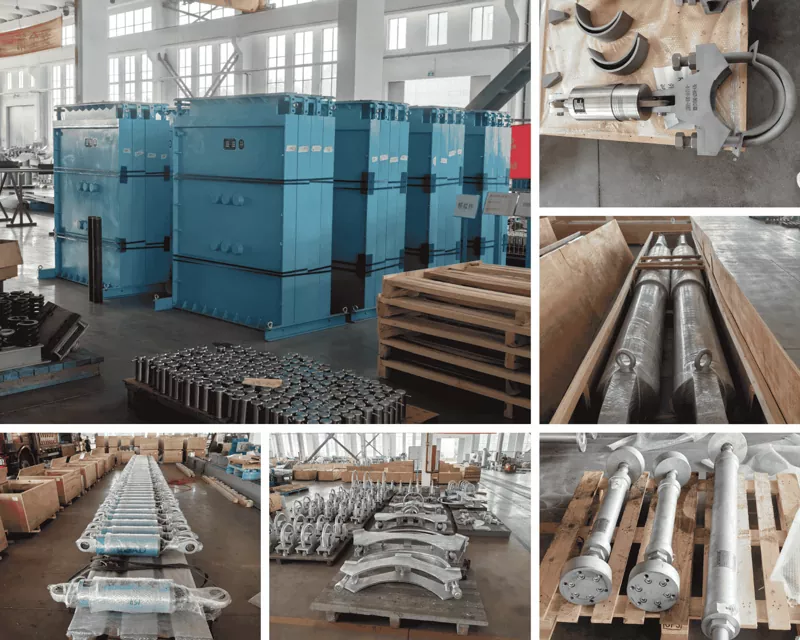

Výkyvné vzpery

Yangzhou Tianshun navrhuje a vyrába výkyvné vzpery pre výrobu energie, petrochemický priemysel, HVAC, stavbu lodí a jadrové aplikácie. Od roku 2012 naša továreň v Jiangsu v Číne – 35 000 m² s viac ako 100 kvalifikovanými zamestnancami – dodáva zariadenia na zadržiavanie potrubí do projektov vo viac ako 45 krajinách. Každá výkyvná vzpera je postavená podľa systému kvality certifikovaného ISO 9001:2015 a dodávaná s potrebnou skúškou a materiálovou dokumentáciou.

Výkyvná vzpera obmedzuje bočný pohyb potrubia bez obmedzenia tepelnej rozťažnosti v axiálnom smere. V normálnej prevádzke akceptuje pomalý tepelný posun pozdĺž potrubia. Keď sa objaví bočná sila - od vetra, seizmického zrýchlenia, vodného rázu, vibrácií rotujúceho zariadenia alebo pohybu vĺn na námornej plošine - vzpera funguje ako tuhý prvok, ktorý drží potrubie na mieste a prenáša zaťaženie na konštrukciu budovy alebo oceľový stojan. To chráni zvary rúr, príruby a pripojené zariadenia pred poškodením únavou a nárazom.

Pretože vzpera môže byť nastavená v akomkoľvek uhle, funguje naprieč vertikálnymi, horizontálnymi a šikmými inštaláciami. Nastaviteľnosť jeho dĺžky umožňuje tímu na stavenisku prispôsobiť ho do skutočnej medzery medzi pripevnením potrubia a konštrukčným kotviacim bodom, čím absorbuje tolerancie, ktoré výkresy nemôžu vždy predvídať.

Konštrukcia a kľúčové vlastnosti

Telo z vysokopevnostnej ocele

Rúrka vzpery, koncové armatúry a hardvér sú vyrobené z uhlíkovej ocele alebo nízkolegovanej ocele zvolenej pre špecifikované zaťaženie a teplotu. Ku každej šarži sú priložené štandardné materiálové certifikáty, ktoré potvrdzujú mechanické vlastnosti a chemické zloženie. Pre korozívne alebo morské prostredie sú k dispozícii triedy nehrdzavejúcej ocele.

Nastaviteľná dĺžka pre presnosť poľa

Teleskopický alebo závitový nastavovací mechanizmus umožňuje nastavenie vzpery na presnú inštalovanú dĺžku na mieste. Typické možnosti nastavenia dráhy sú ±25 mm, ±50 mm a ±100 mm. Táto nastaviteľnosť znamená, že vzperu je možné inštalovať bez rezania alebo zvárania a kompenzuje menšie nesúososti medzi pätkou rúry a konštrukciou.

Viaceré možnosti koncového pripojenia

Aby vyhovovali rôznym upevneniam rúr a usporiadaniam konštrukčného rozhrania, vzpera môže byť dodaná s guľovými kĺbmi, vidlicovými koncami alebo závitovými tyčovými spojmi. Guľové kĺby umožňujú uhlové otáčanie a zabraňujú prenikaniu ohybových momentov do rúrky vzpery. Konce vidlice poskytujú jednoduché kolíkové spojenie pre priamu inštaláciu. Dodávame typ koncovky, ktorý zodpovedá štandardnému detailu projektu.

Ochrana proti korózii pre dlhú životnosť

Štandardnou povrchovou úpravou je žiarové zinkovanie, ktoré zaisťuje rovnomerné pokrytie vo vnútri aj mimo rúry. Pre zvýšenú ochranu ponúkame vysokovrstvové epoxidové nátery, fúzne viazané epoxidové (FBE) a trojvrstvové polyetylénové (3PE) systémy. Voľba náteru sa dohodne na základe poveternostných podmienok na mieste a prevádzkovej teploty.

Súlad s medzinárodnými normami

Výkyvné vzpery sú navrhnuté a vyrobené v súlade s normami ASME B31.1 a B31.3 pre procesné a energetické potrubia, MSS SP-58 pre podpery rúr a normami GB/T. Keď špecifikácia projektu vyžaduje alternatívne kódy, posúdime technickú kompatibilitu a dodáme podľa príslušnej normy.

Technické špecifikácie

Nosnosť nad 480 kN a neštandardné pojazdy sú riešené ako zákazkové objednávky. Náš inžiniersky tím overí návrh pre daný prípad zaťaženia a pred výrobou poskytne schvaľovacie výkresy.

Voliteľné príslušenstvo

Na splnenie špecifických požiadaviek na inštaláciu a výkon je možné zahrnúť nasledujúce príslušenstvo:

Dynamické zábrany, ktoré pridávajú funkciu uzamknutia citlivú na rýchlosť pre príležitostné impulzné zaťaženie

Pružinové izolátory vibrácií v kombinácii so vzperou na tlmenie vysokofrekvenčných vibrácií v potrubí s malým priemerom

Pevné spojovacie tyče pre aplikácie, kde nie je potrebné žiadne nastavovanie dĺžky a uprednostňuje sa jednoduchá spojovacia tyč

Vylepšené antikorózne nátery ako FBE a 3PE pre podzemné alebo podmorské služby

Toto príslušenstvo je integrované v továrni a kompletná zostava je pred odoslaním testovaná ako jeden celok.

Kontrola kvality a dokumentácia

Každá výkyvná vzpera je rozmerovo skontrolovaná a v prípade potreby zaťažená, aby sa potvrdila špecifikovaná nosnosť. Pre dynamické alebo seizmické aplikácie poskytujeme skúšobné certifikáty a nadväznosť materiálu na tepelné číslo. Zvary sú kontrolované kvalifikovaným personálom pomocou vizuálneho a v prípade potreby penetračného testu.

Naše postupy certifikované podľa ISO 9001 kontrolujú celý proces, od kontroly ocele a náterových materiálov až po konečnú montáž a balenie. Viac ako 70 % našich objednávok pochádza od opakovaných klientov, ktorí dôverujú výkonu nášho projektu zadržiavania potrubí za projektom.

Kde sú nainštalované výkyvné vzpery

Výroba energie

Hlavné potrubia pary a napájacej vody v tepelných a jadrových elektrárňach sa spoliehajú na výkyvné vzpery, ktoré obmedzujú bočný pohyb počas parných rázov a seizmických javov bez obmedzenia axiálneho tepelného rastu.

Petrochemické a rafinérske závody

Potrubné stojany v procesných jednotkách sú vybavené výkyvnými vzperami na obmedzenie výkyvov spôsobených vetrom, nárazmi a vibráciami dvojfázového prúdenia. Vďaka nastaviteľnej dĺžke sú praktické na dodatočnú montáž do existujúcich preplnených regálov.

HVAC a výškové budovy

Stúpačky chladenej vody, kondenzačné vodné potrubia a vodovodné potrubia vo vysokých budovách používajú výkyvné vzpery na riadenie bočného pohybu spôsobeného tepelným cyklovaním a hojdaním budovy. Pozinkovaný povrch je vhodný pre exponované vnútorné a vonkajšie miesta.

Stavba lodí a námorné platformy

Potrubie na plavidlách a pobrežných plošinách čelí neustálemu pohybu vĺn a strojov. Výkyvné vzpery s telom z nehrdzavejúcej ocele a vysokokoróznymi nátermi zachovávajú zarovnanie a chránia spoje rúr pred únavou v týchto agresívnych prostrediach.

Jadrové zariadenia

Potrubné systémy súvisiace s bezpečnosťou využívajú výkyvné vzpery navrhnuté podľa prípadu jadrového kódu špecifického pre projekt s kompletnými balíkmi materiálovej a testovacej dokumentácie.

Často kladené otázky

Ako sa výkyvná vzpera líši od tuhej vzpery alebo tlmiča?

Pevná vzpera blokuje všetky pohyby vrátane tepelnej rozťažnosti, ktorá môže potrubie nadmerne namáhať. Hydraulický tlmič umožňuje pomalý tepelný pohyb a zablokuje sa iba pri rýchlom dynamickom pohybe. Výkyvná vzpera poskytuje pevné bočné obmedzenie v jednej rovine a zároveň umožňuje axiálny tepelný posun, vďaka čomu je vhodná pre aplikácie, kde je známy smer tepelného rastu a bočné zaťaženie je predvídateľné.

Aký teplotný limit platí pre štandardnú vzperu z uhlíkovej ocele?

Štandardné vzpery z uhlíkovej ocele s povrchovou úpravou žiarovým zinkovaním môžu pracovať až do približne 350 °C. Pre vyššie teploty do 550 °C používame legovanú oceľ a vysokoteplotné nátery alebo karosériu necháme bez náteru. Koncové spojovacie komponenty sú tiež zvolené tak, aby vyhovovali zvýšenej teplote. Odporúčame, aby ste počas dopytovania zdieľali svoju skutočnú povrchovú teplotu potrubia, aby ste vybrali správny materiál.

Môže byť výkyvná vzpera nainštalovaná v ľubovoľnej orientácii?

áno. Vzpera môže byť namontovaná vertikálne, horizontálne alebo pod uhlom. Koncové spojenia s guľovým kĺbom sa prispôsobujú uhlovému nesúososti a nastaviteľná dĺžka zaberá tolerancie miesta v akejkoľvek orientácii. Jedinou požiadavkou je, aby konštrukcia na oboch koncoch uniesla špecifikované zaťaženie.

Je k dispozícii prispôsobenie nad rámec uvedených rozsahov?

Pravidelne dodávame výkyvné vzpery so zaťažením nad 480 kN, neštandardné prestavovacie dráhy a špeciálne koncovky. Zákazkové objednávky sa spracúvajú pomocou schvaľovacích výkresov a konštrukčných výpočtov poskytnutých pred začatím výroby.

Aká dokumentácia je priložená k zásielke?

Každá objednávka obsahuje certifikáty o skúške materiálu, protokoly o rozmeroch, zhode povrchovej úpravy av prípade potreby záznamy o funkčných skúškach. Pre jadrové aplikácie alebo aplikácie kritické z hľadiska bezpečnosti poskytujeme úplnú dokumentáciu o sledovateľnosti a zhode, ako je uvedené v objednávke.

Aké sú vaše typické dodacie lehoty?

Štandardné výkyvné vzpery s bežnými špecifikáciami je možné vyrobiť do štyroch až piatich týždňov. Väčšie zaťaženie, legované ocele a špeciálne nátery môžu predĺžiť plán. Potvrdíme presný dátum dodania v čase cenovej ponuky a udržiavame transparentné plánovanie výroby.

Práca s Tianshunom

Keď nás kontaktujete v súvislosti s požiadavkou na výkyvnú vzperu, špecializovaný manažér účtu so znalosťami produktového inžinierstva odpovie do 24 hodín. Náš tím skontroluje vaše údaje o zaťažení, prevádzkovú teplotu, veľkosť potrubia a preferenciu koncového pripojenia, aby navrhol konfiguráciu, ktorá vyhovuje dizajnu aj miestu. Vlastné dĺžky, špeciálne nátery a balíky dokumentácie sú súčasťou našej každodennej ponuky, nie výnimkou.

Po dodaní zostaneme k dispozícii pre poradenstvo pri inštalácii a podporu po inštalácii. Dlhodobá dôvera našich klientov, ktorá sa odráža v opakovaných obchodoch nad 70 %, potvrdzuje, že naše výkyvné vzpery fungujú podľa očakávaní počas rokov služby.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Zariadenie s rozlohou 35 000 m², Jiangsu, Čína – export do viac ako 45 krajín.

Výkyvné vzpery, ktoré držia potrubie bočne a zároveň ho umožňujú axiálne dýchať.
