Zadržiavaná ortéza

Vzperná obmedzená vzpera alebo BRB je konštrukčná poistka pre budovy. Preberá axiálnu silu zo zemetrasenia a rozptýli ju stabilným poddajným oceľovým jadrom, ktorému vonkajší plášť bráni vo vychýlení. Pretože sa ortéza správa takmer identicky v ťahu a stlačení, inžinieri môžu predpovedať, ako bude fungovať a kde dôjde k poškodeniu.

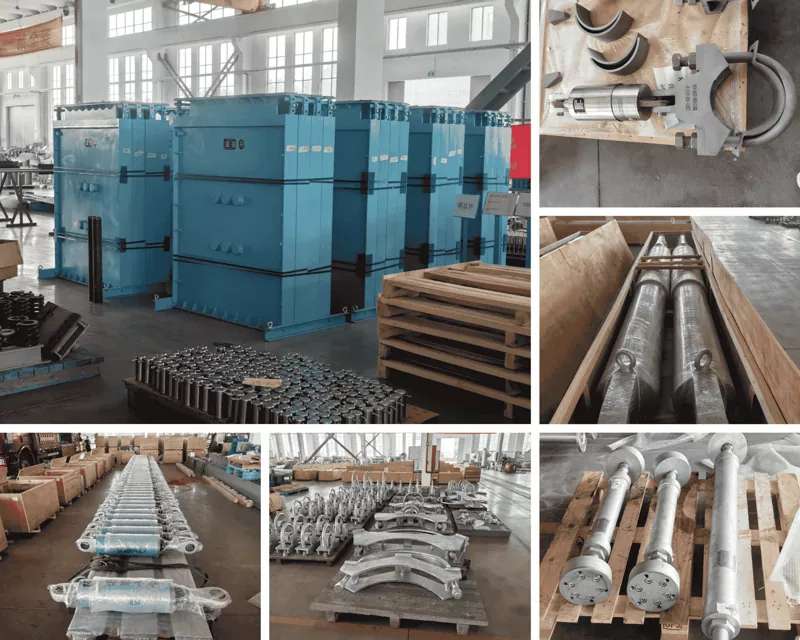

Yangzhou Tianshun vyrába tieto výstuhy pre nové oceľové rámy a seizmické úpravy. Naša angažovanosť v technológii tlmenia trvá viac ako dvadsať rokov a výstuhy sú vyrábané podľa systému certifikovaného ISO 9001:2015 vo vyhradenom výrobnom závode v Jiangsu v Číne.

Ako tieto tri zložky spolupracujú

Oceľové jadro

Celé axiálne zaťaženie prechádza jadrom. Stredná časť je dimenzovaná tak, aby povolila počas zemetrasenia na konštrukčnej úrovni, zatiaľ čo koncové zóny majú väčší prierez, ktorý zostáva elastický. To núti nepružnú deformáciu do známej oblasti, čo dáva stavebnému inžinierovi vysoký stupeň dôvery v spôsob poruchy. Typy jadrovej ocele sú zvyčajne LY100, LY160 alebo LY225, vybrané tak, aby zodpovedali požadovanej medze klzu.

Odlepovacia vrstva

Medzi oceľovým jadrom a vonkajším plášťom je umiestnený materiál, ktorý eliminuje spojenie a trenie. Táto vrstva zaisťuje, že plášť nenesie žiadne axiálne zaťaženie a umožňuje jadru voľne sa rozširovať a zmršťovať. Bez nej by puzdro zdvihlo silu a ohrozilo symetrické hysteretické správanie ortézy.

Puzdro

Najčastejšie ide o oceľovú rúru vyplnenú betónom, pričom plášť poskytuje len bočné obmedzenie. Jeho tuhosť v ohybe zabraňuje vybočeniu štíhleho jadra pod tlakom, čo umožňuje ortéze dosiahnuť plnú poddajnosť v oboch smeroch bez degradácie pevnosti.

Praktické výhody oproti klasickým strojčekom

Buckling-obmedzené vystužené rámy alebo BRBF majú niekoľko praktických výhod v porovnaní so špeciálnymi koncentricky vystuženými rámami (SCBF). Pretože BRB môže rozptýliť energiu prostredníctvom stabilných, opakovateľných cyklov, stavebné predpisy často priraďujú vyšší faktor správania – R=8 v mnohých ustanoveniach. Výsledné zníženie seizmických návrhových zaťažení sa môže premietnuť do menších stĺpov a nosníkov, ľahších spojení a znížených nárokov na základy.

Na mieste sa BRB zvyčajne stavajú rýchlejšie. Spoje bývajú jednoduchšie a podpera prichádza ako jedna zostavená jednotka a nie ako viac kusov, ktoré sa majú spojiť vo vzduchu.

Po veľkom zemetrasení sa škody sústreďujú vo vymeniteľnom jadre. Kontrola a výmena ortézy je definovaný postup, oveľa jednoduchší ako oprava poškodenej konvenčnej ortézy. Táto vymeniteľnosť tiež robí BRB atraktívnym pre modernizáciu starších budov, kde výstuhy môžu byť priskrutkované do existujúcich rámov, aby sa zvýšil seizmický výkon bez úplnej prestavby.

Nezávislé štúdie zaznamenali úspory až 5 dolárov na štvorcový meter, keď BRBF nahrádzajú iné seizmické systémy, poháňané kombinovaným účinkom ľahšej štruktúry, rýchlejšej erekcie a jednoduchších spojení.

Technický rozsah

Každá vzpera je dimenzovaná na sily a limity posunu špecifické pre projekt. Naša inžinierska skupina spolupracuje so skúseným stavebným inžinierom na finalizácii základnej plochy, tuhosti a geometrie spojenia.

Testovanie a dokumentácia

Predtým, ako BRB opustí továreň, prejde cyklickým akceptačným testom pri postupne sa zvyšujúcich objemoch. Overujeme maximálne sily v ťahu a tlaku, potvrdzujeme, že hysterézne slučky sú stabilné a kontrolujeme, či kumulatívna nepružná deformácia spĺňa požiadavky projektu. Úplná správa o teste je súčasťou balíka dokumentácie dodávaného s ortézou.

Vysledovateľnosť materiálu pokrýva každý oceľový plech späť k jeho tepelnému číslu. Záznamy o materiáloch plášťa a správy o kontrole zvarov sú súčasťou štandardnej výbavy. Keď si projekt vyžaduje kvalifikačné testovanie prototypu v nezávislom laboratóriu, riadime aj tento proces.

Kde sú nainštalované BRB

Výškové budovy – oceľové a kompozitné veže v seizmických oblastiach, kde záleží na riadení posunu a architektonickej flexibilite.

Letiská a dopravné uzly – stavby s dlhým rozpätím, ktoré potrebujú rozptýlenie energie bez ťažkých výstužných prvkov zapĺňajúcich otvorené priestory.

Školy a nemocnice – zariadenia, pri ktorých sa očakáva, že budú fungovať po zemetrasení, pričom výmena výstuh je plánovaná ako jednoduchá údržba.

Kongresové centrá a výstavné haly – veľké bezstĺpové objemy, v ktorých môžu byť výstuhy usporiadané v rôznych konfiguráciách, aby vyhovovali architektúre.

Priemyselné budovy – ťažká technika zdvíha seizmickú hmotu; BRB poskytujú bočný odpor bez nadmernej spotreby podlahovej plochy.

Projekty modernizácie – existujúce betónové alebo oceľové rámy môžu byť modernizované pridaním externe namontovaných BRB, zatiaľ čo budova zostáva čiastočne v prevádzke.

Často kladené otázky

Ako sa BRB líši od štandardnej oceľovej výstuhy?

Štandardná ortéza sa pri stlačení spony a stratí pevnosť, čím vzniká asymetrická odozva. BRB sa poddá v oboch smeroch bez deformácie, takže rozptyl energie na cyklus je stabilný a predvídateľný.

Môžu byť BRB použité v betónových konštrukciách?

áno. Najbežnejšie sú v oceľových rámoch, ale môžu byť pripojené k betónovým budovám buď na novú hybridnú konštrukciu, alebo na seizmickú rekonštrukciu. Koncové detaily sú navrhnuté prípad od prípadu.

Čo sa stane s ortézou po silnom zemetrasení?

Jadro môže vykazovať trvalé predĺženie a plášť zostáva neporušený. Poškodená výstuha sa odskrutkuje a vymení. Postup je zvyčajne načrtnutý v pláne kontroly a reakcie po zemetrasení.

Dodávate len výstuhu alebo aj spoje?

Dodávame kompletnú zostavu výstuhy – jadro, plášť, koncové zóny a spojovacie dosky. Rozhranie s rámom je koordinované s projektovým statikom.

Aká dokumentácia je súčasťou každej objednávky?

Certifikáty fréz, záznamy o materiáloch plášťa, certifikáty o nátere alebo ohňovzdornosti, ak sa to vyžaduje, správy o zvaroch a správa o skúške z továrne pre každú výstuhu. Pre projekty AISC 341 alebo EN 15129 poskytujeme kompletný balík zhody.

Aké dodacie lehoty by sme mali očakávať?

Dodacie lehoty závisia od množstva a zložitosti koncových spojov. Štandardná výroba trvá osem až dvanásť týždňov od schválenia výkresu. Priebežne vás informujeme o pokroku pri každom kľúčovom míľniku.

Práca s Tianshunom

Pošlite nám návrhové sily, limity posunu príbehu a preferovaný typ pripojenia. Inžinier, nielen koordinátor predaja, skontroluje vstup a odpovie s predbežnou konfiguráciou výstuhy a plánom testovania v priebehu jedného pracovného dňa.

Vlastné jadrové materiály, špeciálna protipožiarna ochrana a kvalifikačné programy špecifické pre daný projekt sú súčasťou našej každodennej ponuky, nie výnimkou. Po dodaní zostaneme k dispozícii na podporu inštalácie a pokyny na kontrolu po zemetrasení.

Vzperné zadržiavacie výstuhy, ktoré chránia konštrukciu kontrolovaným podvolením a dajú sa ľahko skontrolovať a vymeniť, keď sa trasenie zastaví.
