1. Čo je to kovový vlnovec?

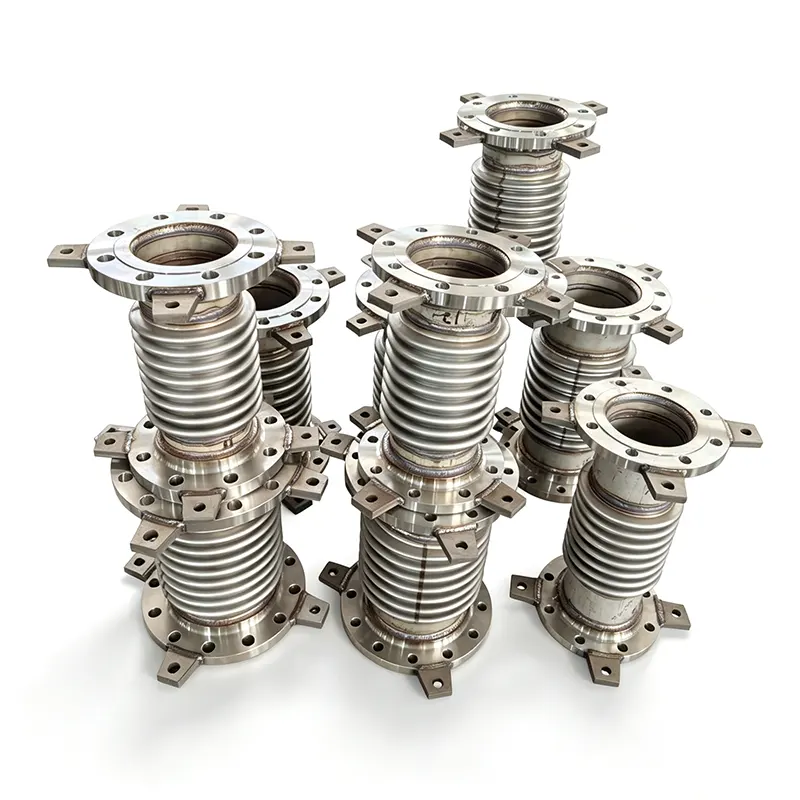

Kovový vlnovcový kompenzátor je flexibilný konektor inštalovaný v potrubnom systéme, aby sa prispôsobil pohybu pri zachovaní požadovanej hranice tlaku. Jeho primárnou súčasťou je tenkostenný kovový vlnovec vytvorený sériou zvlnení. Tieto zvlnenia umožňujú kontrolovanú deformáciu bez toho, aby sa vyžadovalo, aby sa celá rúra voľne pohybovala.

Na rozdiel od pevného potrubného spojenia, ktoré prenáša tepelný posun do okolitých komponentov, správne navrhnutý dilatačný spoj poskytuje určené miesto pre pohyb. Pomáha to zvládať zaťaženie prenášané na kotvy rúr, podpery, čerpadlá, ventily a výmenníky tepla.

Typická zostava môže zahŕňať:

• Kovové vlnovce:Flexibilný prvok, ktorý absorbuje špecifikované pohyby.
• Koncové pripojenia:Príruby alebo zvárané konce, ktoré spájajú spoj s potrubným systémom.
• Vnútorná vložka:Voliteľný komponent, ktorý pomáha viesť prúdenie a chráni vlnovec pred eróziou alebo vibráciami spôsobenými prúdením.
• Vonkajší kryt:Ochranný komponent, ktorý pomáha chrániť vlnovec pred vonkajším poškodením.
• Spojovacie tyče, pánty alebo kardanové príslušenstvo:Komponenty používané v špecifických dizajnoch na ovládanie pohybu alebo riadenie tlakového ťahu.

Vhodná konštrukcia závisí od usporiadania potrubia, prevádzkového prostredia a technických výpočtov. Informácie o produkte nájdete na stránke produktu Tianshun Metal Bellows Expansion Joint.

2. Ako funguje kovový mechový dilatačný spoj?

Priemyselné potrubia sa rozširujú, keď ich teplota stúpa, a zmenšujú sa, keď sa ochladzujú. Vibrácie zariadenia, tolerancie inštalácie a konštrukčné posunutie môžu spôsobiť ďalší pohyb. Ak tieto zmeny nie sú správne prispôsobené, môžu zvýšiť namáhanie potrubia a pripojeného zariadenia.

Vlnitý vlnovec sa elasticky deformuje v rámci svojich navrhnutých limitov pohybu, pričom absorbuje špecifikovanú časť posunu. V závislosti od konfigurácie kĺbu môže nastať pohyb v jednom smere alebo prostredníctvom kombinácie smerov.

• Axiálny pohyb:Stlačenie alebo predĺženie pozdĺž osi potrubia.
• Bočný pohyb:Posunutie kolmo na stredovú čiaru potrubia.
• Uhlový pohyb:Rotácia medzi pripojenými časťami potrubia.

Ďalším dôležitým faktorom je tlaková sila. Vnútorný tlak pôsobiaci na účinnú plochu mechu môže generovať silu, ktorá musí byť obmedzená alebo vyvážená konštrukciou systému. V závislosti od aplikácie môžu byť potrebné kotvy, vodidlá, spojovacie tyče a tlakovo vyvážené konfigurácie.

V dôsledku toho by sa kompenzátor s kovovým vlnovcom mal zvoliť ako súčasť celkovej pružnosti potrubia a analýzy napätia a nemal by sa považovať za izolované príslušenstvo.

3. Aké sú hlavné výhody?

Kompenzácia tepelného pohybu

Kovové vlnovcové kompenzátory sa prispôsobujú vypočítanému tepelnému posunu v horúcich a studených potrubných systémoch. To môže pomôcť znížiť nadmerné zaťaženie spôsobené obmedzenou expanziou a kontrakciou za predpokladu, že spoj je správne dimenzovaný a nainštalovaný.

Ochrana pre pripojené zariadenia

Nekontrolované zaťaženie potrubia môže ovplyvniť dýzy čerpadla, pripojenia ventilov, rozhrania turbíny a pripojenia výmenníka tepla. Správne navrhnutý dilatačný spoj môže pomôcť zvládnuť tieto zaťaženia tým, že umožní špecifikovaný pohyb v rámci potrubia.

Prispôsobivosť náročným podmienkam

Nerezová oceľ a vybrané vysokolegované vlnovcové materiály môžu byť špecifikované pre rôzne kombinácie tlaku, teploty a procesných médií. Príslušná trieda materiálu musí byť potvrdená vzhľadom na skutočnú chemickú expozíciu a prevádzkové podmienky.

Flexibilný dizajn systému

Axiálne, univerzálne, kĺbové, kardanové a tlakovo vyvážené konštrukcie poskytujú rôzne spôsoby prispôsobenia pohybu. To umožňuje inžinierom zosúladiť konfiguráciu spoja s usporiadaním potrubia namiesto spoliehania sa na jeden dizajn pre každú aplikáciu.

Tieto výhody závisia od správnej konštrukcie, materiálovej kompatibility, vhodných podpier a dodržiavania inštalačných požiadaviek výrobcu. Dilatačná škára nemôže kompenzovať nedostatočnú podporu potrubia alebo nesprávne navrhnutý kotevný systém.

4. Aké typy kovových vlnovcových kompenzátorov sú k dispozícii?

Rôzne konfigurácie dilatačných škár slúžia rôznym požiadavkám na pohyb a tlak a tlak. Pochopenie týchto rozdielov pomáha kupujúcim špecifikovať vhodný produkt.

Kapacita pohybu každej konfigurácie závisí od jej geometrie, konštrukcie mechu, tlaku, teploty a požiadaviek na únavu. Inžinieri by mali potvrdiť povolené kombinované pohyby a nie pridávať jednotlivé hodnotenia pohybu bez overenia.

5. Ako materiály a špecifikácie ovplyvňujú výkon?

Výber materiálu ovplyvňuje odolnosť proti korózii, teplotnú schopnosť, flexibilitu a únavové vlastnosti. Správna špecifikácia musí zohľadňovať procesné médium, ako aj mechanické podmienky počas prevádzky.

• Nerezová oceľ SS304:Bežná možnosť pre všeobecné priemyselné prostredia, kde je vhodná jej odolnosť proti korózii a teplotná odolnosť.
• Nerezová oceľ SS316L:Často sa zvažuje pre aplikácie vyžadujúce zvýšenú odolnosť voči určitým korozívnym prostrediam.
• Nerezová oceľ SS321:Stabilizovaná trieda nehrdzavejúcej ocele, ktorá môže byť vhodná pre vybrané aplikácie pri zvýšených teplotách.
• Inconel 625:Zliatina na báze niklu zvažovaná pre náročné teplotné a korózne podmienky.
• Hastelloy zliatiny:Vybrané druhy môžu byť vhodné pre konkrétne agresívne chemické prostredie, po posúdení kompatibility.

Publikované informácie o produkte spoločnosti Tianshun uvádzajú nasledujúce typické možnosti. Toto sú referenčné rozsahy a nemali by sa interpretovať ako simultánne hodnotenia pre každý dizajn.

Skutočný povolený tlak, teplota a pohyb musia byť overené pre vybraný spoj. Tieto parametre sú vzájomne závislé a najnáročnejšia hodnota v jednej kategórii sa automaticky neuplatňuje pri zmene iných prevádzkových podmienok.

6. Kde sa používajú kovové vlnovcové kompenzátory?

Kovové vlnovcové kompenzátory sa používajú v priemyselných odvetviach, kde je dôležitý kontrolovaný pohyb potrubia a spoľahlivá izolácia.

• Výroba energie:Parné potrubia, kotlové systémy, turbínové prípojky a siete diaľkového vykurovania.
• Ropa a plyn:Potrubie rafinérie, linky na prepravu uhľovodíkov a vybrané systémy vysokoteplotných procesov.
• Petrochemické spracovanie:Chemické výrobné linky vyžadujúce starostlivo vybrané materiály odolné voči korózii.
• Úprava vody:Čerpacie stanice a potrubia na prepravu vody, kde pohyb alebo vibrácie vyžadujú riadenie.
• HVAC a služby budov:Systémy vykurovania, chladenia a chladiacej vody s pohybom potrubia závislým od teploty.
• Oceliarne a hutnícke závody:Vybrané vysokoteplotné technologické linky a priemyselné potrubné systémy súvisiace s odsávaním.

Pre každú aplikáciu by mali inžinieri vyhodnotiť zloženie kvapaliny, návrhový tlak, prevádzkovú teplotu, cykly spúšťania a vypínania, vibrácie a potenciálne prechodné zaťaženia. Tieto detaily určujú, či je kovový vlnovcový spoj vhodný a ktorá konfigurácia by mala byť špecifikovaná.

7. Ako si vyberiete správny dilatačný spoj?

Spoľahlivý proces výberu začína presnými prevádzkovými údajmi. Výber spoja len na základe menovitého priemeru potrubia môže mať za následok nedostatočnú pohybovú kapacitu alebo nevhodný menovitý tlak.

1. Definujte prevádzkové podmienky:Zaznamenajte normálny a maximálny tlak, prevádzkové a projektované teploty, procesné médiá a možné prechodné podmienky.
2. Vypočítajte pohyb potrubia:Určite očakávané axiálne, bočné a uhlové posunutie vrátane príslušných kombinovaných pohybov.
3. Posúďte tlakovú silu:Skontrolujte zaťaženie kotiev, rozstup vodiacich prvkov, usporiadanie podpery a to, či je vhodný obmedzený alebo tlakovo vyvážený dizajn.
4. Vyberte materiál:Prispôsobte zliatiny vlnovcov a spojovacie materiály chémii tekutín, teplote a vonkajšiemu prostrediu.
5. Stanovte požiadavky na únavu:Odhadnite počet a závažnosť prevádzkových cyklov a vyžiadajte si výpočty na základe predpokladaných prevádzkových podmienok.
6. Potvrďte normy a dokumentáciu:Uveďte príslušné konštrukčné normy, požiadavky na kontrolu, materiálové certifikáty a záznamy o skúškach.
7. Pozrite si obmedzenia inštalácie:Skontrolujte dostupné miesto, rozmery pripojenia, dostupnosť a požiadavky na údržbu.

Tianshun poskytuje štandardné a prispôsobené možnosti kompenzátorov kovových vlnovcov. V prípade neštandardných systémov zdieľanie výkresov potrubí a prevádzkových údajov pomáha technickému tímu posúdiť požadovanú konfiguráciu a špecifikácie.

8. Aké sú dôležité postupy inštalácie a údržby?

Dokonca aj správne navrhnutý kompenzátor môže predčasne zlyhať, ak je nainštalovaný nesprávne alebo ak je vystavený pohybu mimo jeho špecifikovaných limitov. Inštalácia a údržba by sa preto mala riadiť schválenými výkresmi a pokynmi výrobcu.

Kontrolný zoznam inštalácie

• Skontrolujte vlnovec, či nemá preliačiny, deformácie, koróziu a poškodenie pri preprave.
• Overte smer toku, orientáciu, rozmery pripojenia a dĺžku inštalácie, ak je to možné.
• Potvrďte, že kotvy, vodidlá a podpery sa zhodujú so schváleným dizajnom potrubia.
• Prepravné obmedzenia odstráňte iba v štádiu špecifikovanom výrobcom.
• Zabráňte skrúteniu, neúmyselnému predpätiu alebo násilnému zatlačeniu nesprávne zarovnaných koncov rúr do polohy.
• Chráňte vlnovec pred rozstrekom zo zvárania, nárazom a inými nebezpečenstvami pri inštalácii.
• Dokončite špecifikovaný postup skúšky tlaku alebo tesnosti pomocou schválenej metódy.

Prebiehajúca kontrola

Počas servisu skontrolujte viditeľnú deformáciu, koróziu, netesnosti, neobvyklé vibrácie a poškodenie ochranných komponentov. Skontrolujte všetky zmeny v prevádzkových podmienkach, ktoré by mohli ovplyvniť únavovú životnosť alebo pohybovú kapacitu. Intervaly kontrol by mali byť založené na náročnosti servisu, kritickosti zariadenia a príslušnom programe údržby.

Pri vysokotlakových, vysokoteplotných systémoch alebo systémoch s nebezpečnými médiami by mal kontrolu a opravu vykonávať kvalifikovaný personál v súlade s príslušnými bezpečnostnými postupmi. Poškodený mech by sa nemal vrátiť do prevádzky bez príslušného technického posúdenia.

9. Často kladené otázky

Q1: Aký je hlavný účel kompenzátora s kovovým vlnovcom?

Jeho hlavným účelom je prispôsobiť sa špecifikovanému pohybu potrubia spôsobenému tepelnou expanziou, kontrakciou alebo iným premiestnením a zároveň pomôcť zvládnuť zaťaženie prenášané potrubným systémom.

Q2: Aký je rozdiel medzi axiálnymi a univerzálnymi kompenzátormi?

Axiálny dilatačný spoj primárne zaisťuje stlačenie a predĺženie pozdĺž osi potrubia. Univerzálny dilatačný kĺb využíva dva mechové prvky oddelené stredovou cievkou na prispôsobenie sa väčšiemu bočnému pohybu s dodatočnou uhlovou schopnosťou v závislosti od jeho konštrukcie.

Q3: Ktorý materiál je najlepší pre kompenzátor kovového vlnovca?

Neexistuje jediný najlepší materiál pre každú aplikáciu. SS304, SS316L, SS321, Inconel 625 a iné zliatiny môžu byť vhodné za rôznych podmienok. Výber by mal byť založený na kompatibilite tekutín, teplote, tlaku, požiadavkách na únavu materiálu a na inžinierskom posúdení výrobcu.

Q4: Ako dlho môže vydržať kovový vlnovcový kompenzátor?

Životnosť závisí od počtu a rozsahu pohybových cyklov, tlaku, teploty, korózie, vibrácií, kvality inštalácie a údržby. Požiadajte radšej o výpočet únavovej životnosti pre špecifikovanú prevádzkovú obálku, než sa spoliehajte na univerzálny odhad životnosti.

Otázka 5: Eliminuje kovový vlnovcový kompenzátor potrebu podpier rúr?

Nie. Dilatačné spoje vo všeobecnosti nenahrádzajú potrebu vhodných podpier rúr, kotiev a vedení. Tieto komponenty riadia hmotnosť potrubia, zarovnanie a pohyb tak, aby spoj fungoval v rámci svojich konštrukčných limitov.

Q6: Môže Tianshun vyrábať prispôsobené kovové kompenzátory vlnovcov?

Informácie o produkte Tianshun popisujú štandardné a prispôsobené návrhy, vrátane neštandardných rozmerov a rôznych materiálov. Kupujúci by mali poskytnúť výkresy, prevádzkové podmienky, požiadavky na pohyb a detaily pripojenia, aby potvrdili realizovateľnosť a získali cenovú ponuku špecifickú pre návrh.

10. Záver

Kovový vlnovcový kompenzátor je dôležitým komponentom v priemyselných potrubných systémoch, ktorý sa musí prispôsobiť tepelným pohybom, riadiť posun a chrániť pripojené zariadenia pred nadmerným mechanickým zaťažením. Spoľahlivý výkon závisí od výberu správneho materiálu vlnovca, konfigurácie pohybu, menovitého tlaku a únavovej životnosti pri zabezpečení správnej inštalácie a konštrukcie podpery. Spoločnosť Tianshun ponúka štandardné a prispôsobené riešenia pre celý rad požiadaviek na priemyselné potrubia s možnosťou sledovania materiálu a kontroly opísanými v informáciách o produkte. Ak chcete identifikovať vhodnú konfiguráciu pre váš projekt, prečítajte si špecifikácie rozperného spoja kovových vlnovcov Tianshun akontaktujte náss vašimi prevádzkovými parametrami, technickými výkresmi a požiadavkami na nákup, aby ste prediskutovali výber materiálu, prispôsobený dizajn a riešenie prispôsobené vášmu potrubnému systému.
