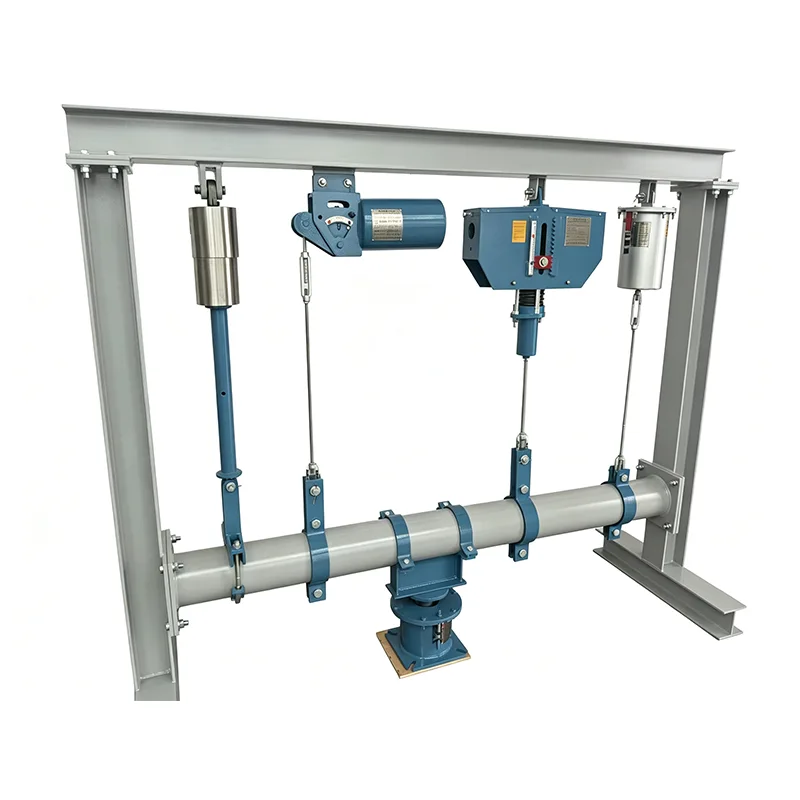

Vysokokapacitný záves s konštantnou pružinou

Yangzhou Tianshun navrhuje a vyrába pružinové podpery s konštantným zaťažením od roku 2012. Naše vysokozáťažové závesy, pokrývajúce návrhové zaťaženie až do 500 kN a prispôsobiteľné nad rámec toho, sú postavené v zariadení s rozlohou 35 000 m², kde pracuje viac ako 100 kvalifikovaných pracovníkov. Každá jednotka je prednastavená, testovaná a dodávaná s úplnou dokumentáciou do projektov vo viac ako 45 krajinách.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

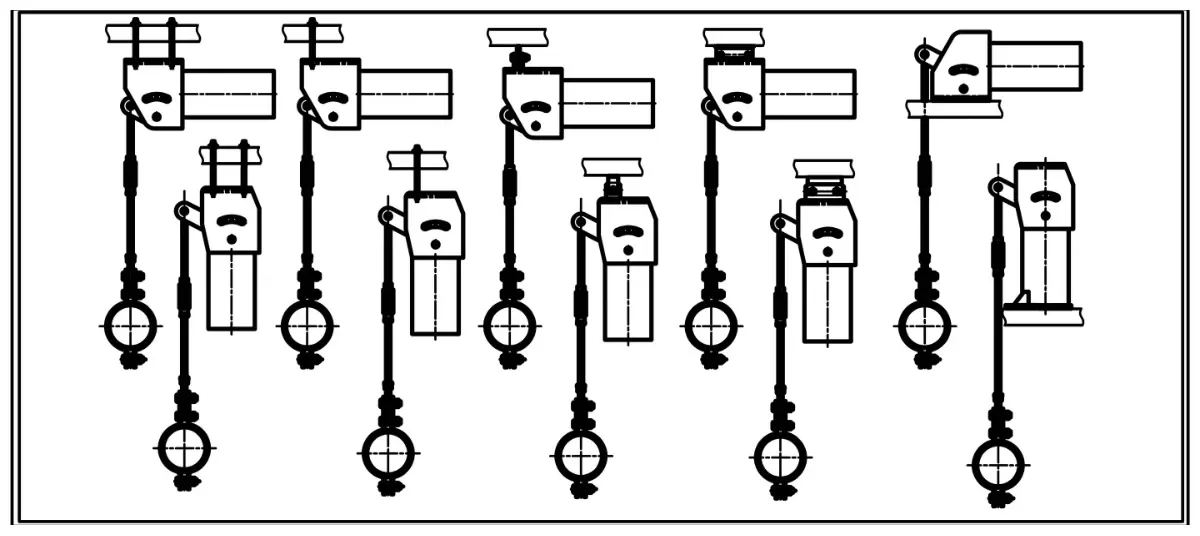

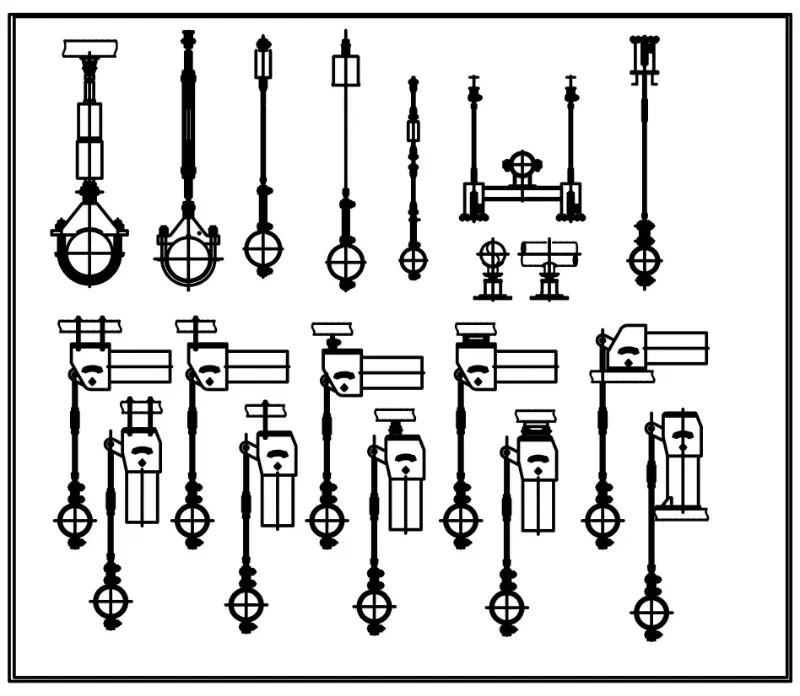

Technický prehľad

Prevádzame národné normy za predpokladu, že parametre sú technicky kompatibilné. Ak návrhové zaťaženia a zdvihy spadajú do limitov zvolenej normy, nepoužijú sa žiadne korekčné faktory.

Prečo pri vysoko zaťaženej podpore potrubia záleží na konštantnom zaťažení

Keď vysoko zaťažený záves s konštantnou pružinou zaznamená veľké vertikálne posunutie v dôsledku tepelnej rozťažnosti, variabilná podpora pružiny zmení svoju odporovú silu, keď sa pružina stlačí alebo vysunie. Táto zmena zaťaženia môže preniesť nežiaduce napätie do steny potrubia, pripojeného zariadenia a priľahlých podpier. Konštantný pružinový záves odstraňuje tento problém tým, že dodáva prakticky nezmenenú podpornú silu zo studenej polohy do horúcej prevádzkovej polohy a všade medzi tým.

Mechanizmus využíva tlačnú pružinu pôsobiacu cez zostavu kľuky a ojnice. Geometria je usporiadaná tak, že moment pružiny okolo hlavného čapu sa rovná záťažovému momentu v každom bode zdvihu. Výsledkom je podporná sila, ktorá zostáva v úzkom pásme odchýlky bez ohľadu na to, ako ďaleko sa potrubie vertikálne pohybuje.

Dizajnové prvky, ktoré umožňujú spoľahlivosť pri vysokom zaťažení

Robustná nosnosť s úzkou odchýlkou

Štandardné modely pokrývajú prevádzkové zaťaženie od 0,1 kN do 500 kN. Pre zaťaženia nad 500 kN navrhujeme vlastné podpery podľa výkresov a špecifikácií klienta. Odchýlka zaťaženia je štandardne udržiavaná v rozmedzí ± 5 % menovitej hodnoty, pričom možnosť vysokej presnosti dosahuje ± 3 %. Táto tesná tolerancia je pred odoslaním overená na našej kalibračnej stolici.

Stabilná konštrukcia pre ťažké vertikálne cestovanie

Puzdro funguje ako ochranný kryt, ktorý udržuje stavebný odpad a kontamináciu miesta mimo pružiny a spojky. K dispozícii sú štandardné zdvihy 50 mm, 100 mm, 200 mm a 400 mm a ak si to vyžaduje usporiadanie potrubia, je možné dodať skutočný zdvih až 600 mm. Horné a spodné dorazy sú integrované, aby sa zabránilo pretáčaniu v oboch smeroch, a viditeľná stupnica pojazdu umožňuje montážnym tímom kedykoľvek potvrdiť polohu.

Pružinové materiály zvolené pre dlhú únavovú životnosť

Cievky pružín sú navinuté z ocele 60Si2Mn alebo 50CrVA, obe sú vybrané pre svoju vysokú únavovú pevnosť a konzistentný výkon počas rokov tepelných cyklov. Kombinácia dobrého materiálu a riadených procesov navíjania podporuje stabilný výkon záťaže a dlhé servisné intervaly očakávané v elektrárňach a procesných zariadeniach.

Pole nastaviteľné bez dohadov

Skrutka na nastavenie zaťaženia umožňuje jemné doladenie podpornej sily na mieste. Otáčanie skrutky v označenom smere zvyšuje alebo znižuje zaťaženie v 2% prírastkoch, s celkovým rozsahom nastavenia ±10% až ±20% v závislosti od modelu. Číselník vedľa skrutky číta nastavenie priamo, takže montér môže nastaviť požadované nastavenie bez demontáže jednotky alebo použitia externých snímačov zaťaženia.

Prednastavené kolíky, ktoré zjednodušujú inštaláciu a hydrotestovanie

Každý konštantný pružinový záves opúšťa továreň s červenými prednastavenými kolíkmi nastavenými do studenej montážnej polohy špecifikovanej klientom. Čapy uzamykajú mechanizmus, takže potrubný systém možno hydrostaticky testovať alebo chemicky čistiť bez ďalšieho vychýlenia zostavy pružiny. Naše štandardné kolíky sú navrhnuté tak, aby počas testovania udržali až dvojnásobok menovitého prevádzkového zaťaženia. Ak sa očakáva vyššie skúšobné zaťaženie, zosilníme zostavu čapu po informovaní vo fáze objednávky. Pred uvedením systému do prevádzky musia byť kolíky odstránené.

Kontrola kvality a sledovateľnosť

Náš systém kvality je certifikovaný podľa ISO 9001:2015. Každý záves s konštantnou pružinou je zostavený a prednastavený na klientom špecifikované zaťaženie a dráhu na kalibrovanom skúšobnom stojane. Zaznamenávame zaťaženie vo viacerých polohách naprieč zdvihom, aby sme potvrdili, že odchýlka zostáva v rámci špecifikovanej tolerancie. Tieto záznamy o skúškach sú uchovávané a môžu byť dodané spolu so zásielkou.

Materiálové certifikácie pre pružinové zvitky, konštrukčnú oceľ a spojovacie prvky možno vysledovať až k závodu. Pre projekty, ktoré vyžadujú súlad s ASME B31.1, B31.3, EN 13480 alebo inými medzinárodnými predpismi, poskytujeme potrebné balíky dokumentácie vrátane kvalifikácií zváracích postupov a správ o NDT, ak je to vhodné.

Tam, kde sa používajú vysokokapacitné závesy s konštantnou pružinou

Tieto podpery sa inštalujú všade tam, kde potrubný systém zaznamenáva veľké vertikálne posunutie a nemôže tolerovať meniace sa sily podpery. Typické inštalácie zahŕňajú hlavné parné potrubia v tepelných a jadrových elektrárňach, potrubia horúceho ohrevu, stúpačky napájacej vody kotlov a potrubia vysokoteplotných procesov v rafinériách a chemických závodoch. V každom prípade záves udržuje takmer konštantnú záťaž od studenej po horúcu, čím zabraňuje nežiaducemu prenosu napätia na spoje turbíny, dýzy nádob a iné citlivé zariadenia.

Často kladené otázky

Ako sa líši konštantný pružinový záves od variabilnej pružinovej podpory?

Variabilná podpera pružiny mení svoje zaťaženie, keď sa pružina vychyľuje, čo znamená, že potrubie cíti inú silu v studenom a horúcom stave. Konštantný pružinový záves je navrhnutý tak, aby sila podpory zostala takmer rovnaká počas celého zdvihu. To bráni kolísaniu zaťaženia v prenose napätia do potrubného systému, čo je obzvlášť dôležité na kritických vedeniach s veľkým vertikálnym pohybom.

Môže Tianshun vyrábať závesy s menovitým zaťažením nad 500 kN?

áno. Vysokokapacitné podpory považujeme za zákazky vyrobené na mieru. Môžete nám poslať konštrukčné výkresy alebo špecifikovať zaťaženie, dráhu, koncové pripojenia a príslušný kód. Náš inžiniersky tím podľa toho navrhne vešiak a pred výrobou poskytne schvaľovacie výkresy.

Aký je účel červených prednastavených kolíkov a kedy by sa mali odstrániť?

Prednastavené kolíky zaistia vešiak v polohe studenej inštalácie. Udržujú mechanizmus pevný, takže potrubný systém možno plniť, hydrotestovať alebo chemicky čistiť bez pohybu pružiny. Kolíky musia byť odstránené až po dokončení všetkých testov a pred uvedením systému do normálnej prevádzky. Ich ponechanie na mieste počas prevádzky by zabránilo fungovaniu vešiaka.

Podľa akých medzinárodných štandardov môžete pracovať?

Bežne dodávame pevné pružinové závesy pre GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L a JIS B 8501. Ak váš projekt vyžaduje inú normu, pošleme nám špecifikáciu.

Môže byť povrchová úprava krytu prispôsobená pre korozívne alebo pobrežné prostredie?

Naše štandardné povrchové úpravy sú žiarovo pozinkované a natreté epoxidom. Pre vysoko korozívne prostredia môžeme použiť špecializované náterové systémy alebo vyrobiť kryt z nehrdzavejúcej ocele. Vo svojom dopyte uveďte podmienky prostredia, aby sme vám mohli navrhnúť vhodný ochranný systém.

Aké sú vaše platobné podmienky a typické dodacie lehoty?

Akceptujeme platbu bankovým prevodom. Dodacie lehoty závisia od množstva objednávky a zložitosti vlastných nastavení, ale štandardné závesy s konštantnou pružinou možno zvyčajne vyrobiť a prednastaviť do štyroch až šiestich týždňov od potvrdenia objednávky. Rýchle dodanie je možné prediskutovať a dohodnúť pri rokovaní o zmluve.

Práca s Tianshunom

Keď sa pýtate na vysoko zaťažený vešiak s konštantnou pružinou, je vám pridelený špecializovaný manažér účtu, ktorý rozumie dizajnu podpery potrubia, nielen komerčným pojmom. Náš technický tím posúdi vaše štandardné požiadavky na zaťaženie, cestu a potrubia a do 24 hodín odpovie technickým návrhom. Vlastné konfigurácie – neštandardné pojazdy, rozšírené teplotné rozsahy, špeciálne materiály alebo projektová dokumentácia – sú súčasťou nášho bežného rozsahu dodávok.

Po dodaní poskytujeme pokyny na inštaláciu, pokyny na odstránenie prednastavených kolíkov a rady na údržbu. Viac ako 70 % nášho podnikania pochádza z opakovaných objednávok od klientov, ktorí závisia od našej podpory pri predvídateľnom výkone cyklus po cykle.
