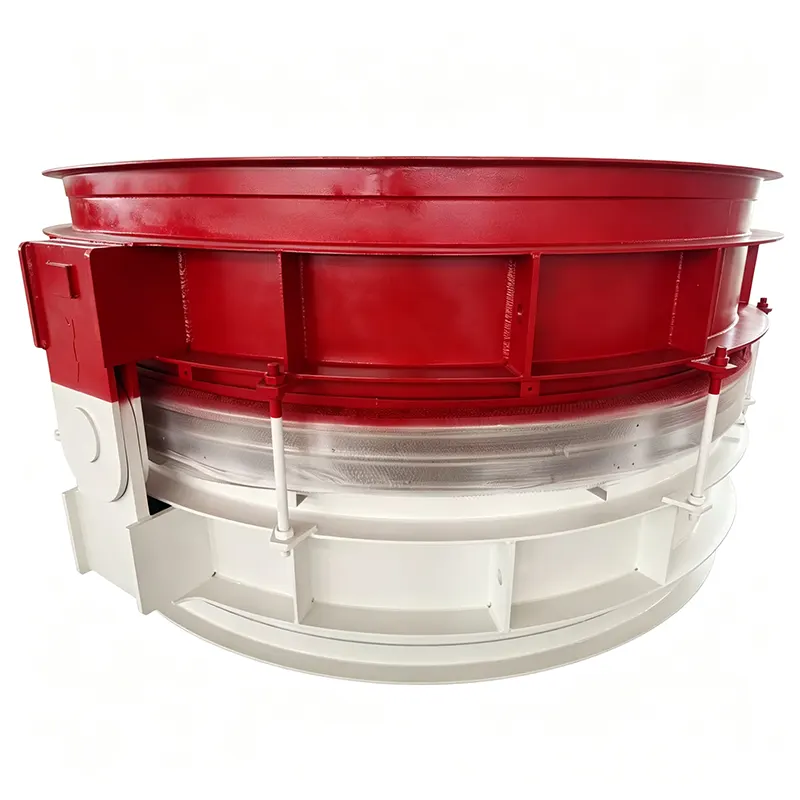

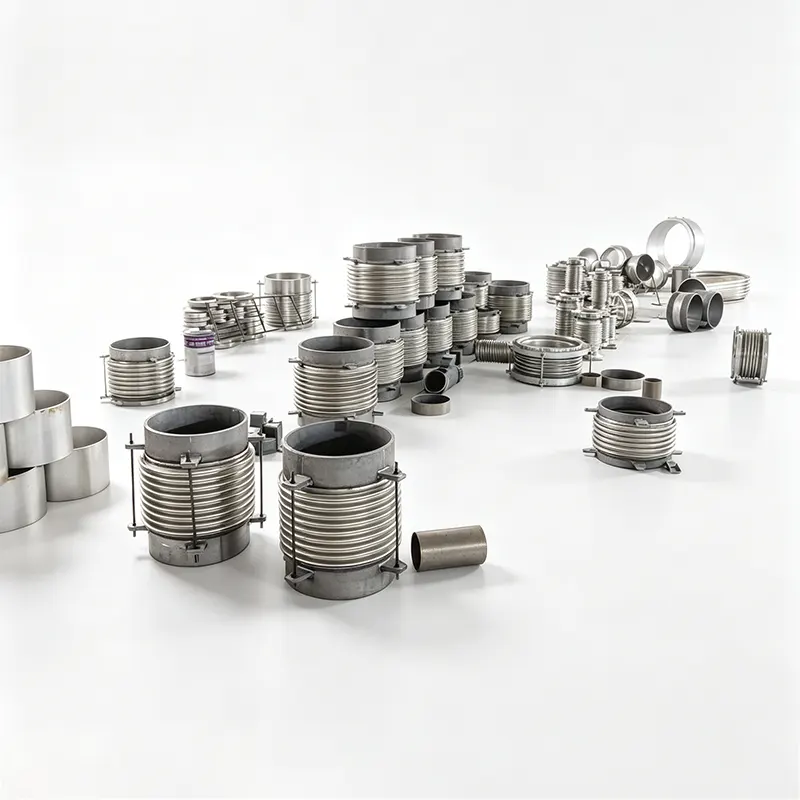

Kovový vlnovcový dilatačný spoj

Yangzhou Tianshun vyrába kovové vlnovcové kompenzátory od roku 2012. Vďaka 14-ročným odborným skúsenostiam a továrni s rozlohou 35 000 m² s viac ako 100 kvalifikovanými pracovníkmi dodávame štandardné a plne zákazkové návrhy do viac ako 45 krajín. Naše kompenzátory sú vyrobené podľa noriem EJMA a sú podporované vysledovateľnosťou materiálu, 100% nedeštruktívnym testovaním a hydrostatickým testovaním na každej jednotke.

Prečo je spoľahlivosť súčasťou dizajnu, nielen brožúry

Životnosť únavy vypočítaná, nepredpokladá sa

Životnosť cyklu je určená podľa smerníc EJMA pre skutočnú prevádzkovú obálku – pokrývajúca súčasne axiálne, bočné a uhlové pohyby. Štandardné konštrukcie sú overené na 1 000, 3 000 alebo 5 000 úplných cyklov, čím sa zaisťuje, že spoj funguje tak, ako sa predpokladá počas tepelných cyklov, nielen na papieri.

Integrita materiálu podložená papierovaním

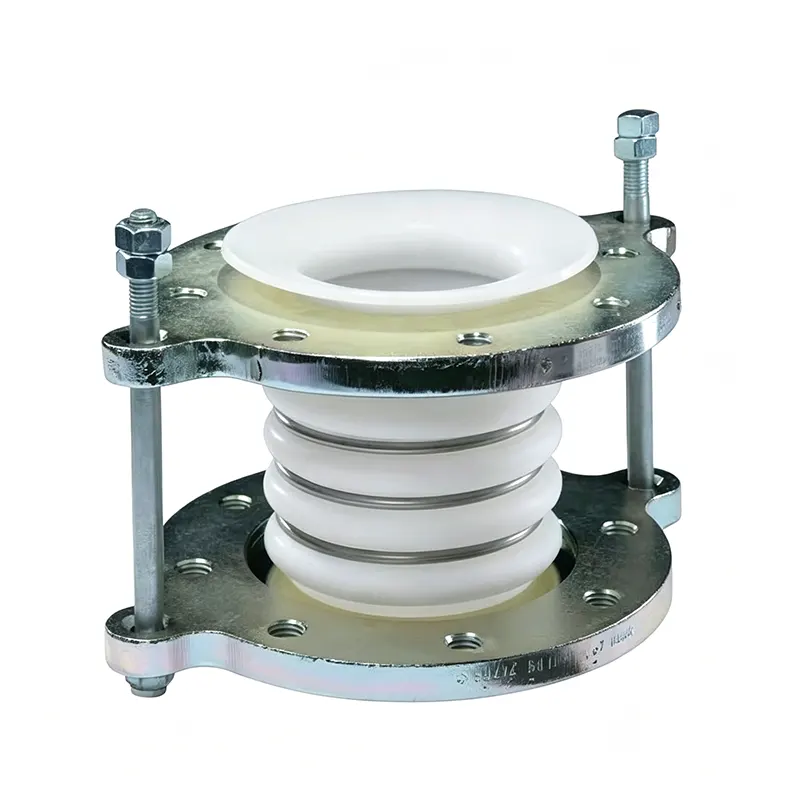

Každá vlna vlnovcového materiálu – SS304, SS316L, SS321, Inconel 625 alebo Hastelloy – prichádza s úplnými certifikátmi mlyna a záznamami o sledovateľnosti. Pre korozívne služby, ako sú vedenia katalyzátora FCCU alebo prenos chemikálií, odporúčame a skladovať zliatiny s vysokým obsahom niklu, ktoré odolávajú koróznemu praskaniu spôsobenému chloridom.

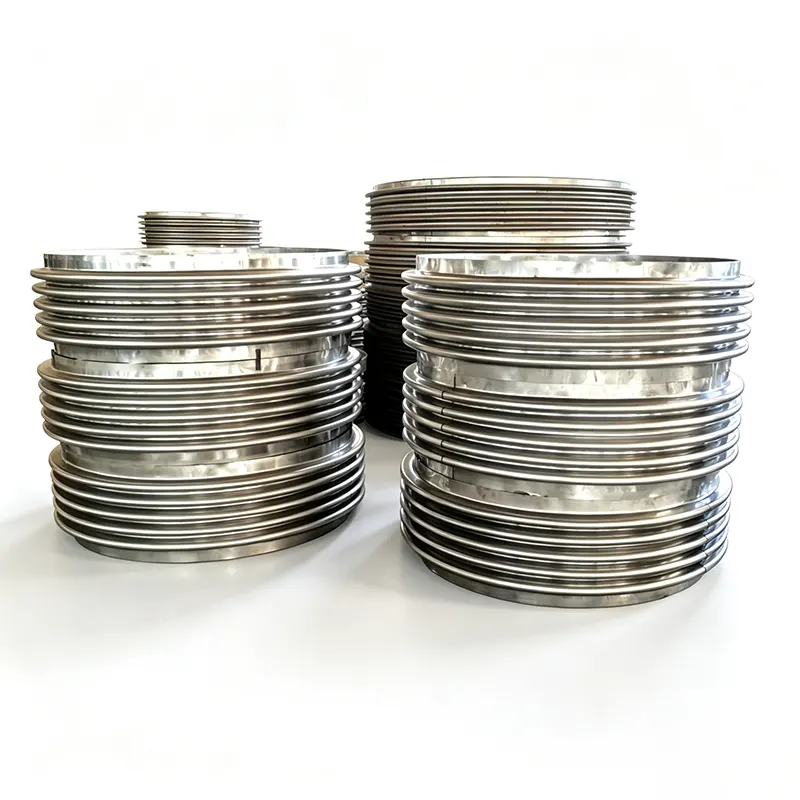

Viacvrstvová konštrukcia so zabudovanou kontrolkou

Tam, kde to vyžaduje tlak alebo bezpečnosť, používame radšej viacvrstvové vlnovce ako jednovrstvové. Vrstvená štruktúra dodáva pevnosť, zachováva flexibilitu a zavádza bezpečnostnú nadbytočnosť: ak by sa niekedy perforovala vnútorná vrstva, vonkajšia vrstva dočasne udrží tlak, kým sa cez kontrolný otvor zistí netesnosť – predvídateľná údržba namiesto neplánovaného vypnutia.

Zvary, ktoré prechádzajú 100% NDT

Pozdĺžne a obvodové švy mechov, ako aj spojovacie zvary sa podrobujú 100% rádiografickému (RT) alebo penetračnému (PT) vyšetreniu. Naši zvárači vlastnia kvalifikované postupy a pred odoslaním je každá jednotka hydrostaticky testovaná pri 1,5-násobku projektovaného tlaku. Žiadny odber vzoriek – každý spoj opúšťa továreň s vlastnou správou o skúške.

Stabilita proti šklbaniu a rezonancii

Skrúteniu stĺpca a vybočeniu v rovine sa predchádza vďaka správne vypočítanému strednému kvadratickému tlakovému napätiu a osvedčeným vlastnostiam proti skrúcaniu. Vnútorne prietokové vložky znižujú turbulencie, eróziu a vibrácie vyvolané prietokom; vonkajšie kryty alebo spojovacie tyče sú navrhnuté tak, aby chránili prvok vlnovca a pohyb vedenia – nielen pridané ako štandardné príslušenstvo, ale sú dimenzované pre konkrétnu službu.

Technický rozsah

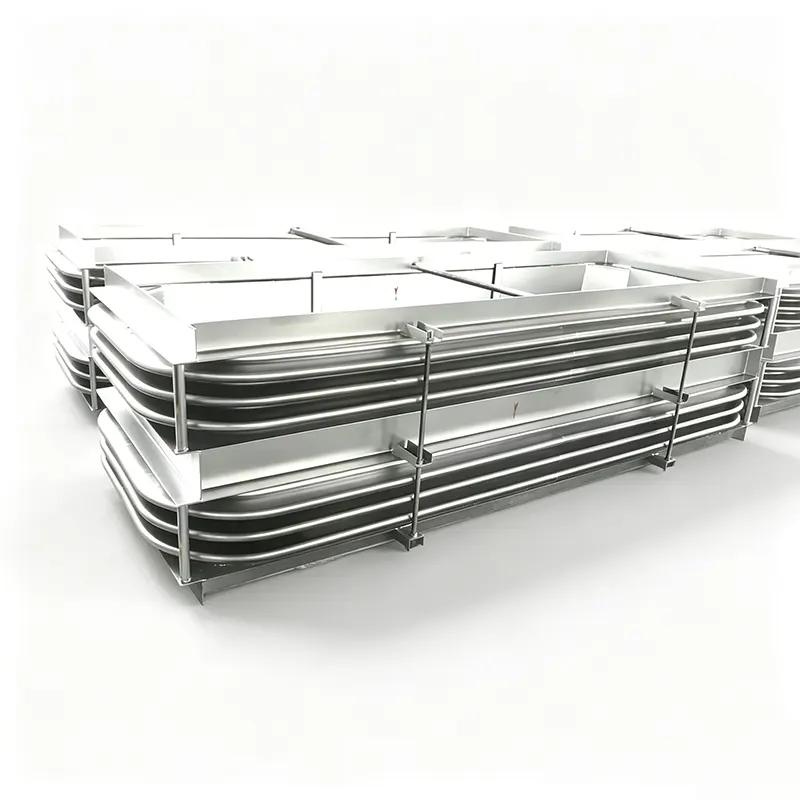

Typy prispôsobené zaťaženiu potrubia, nielen katalógové kódy

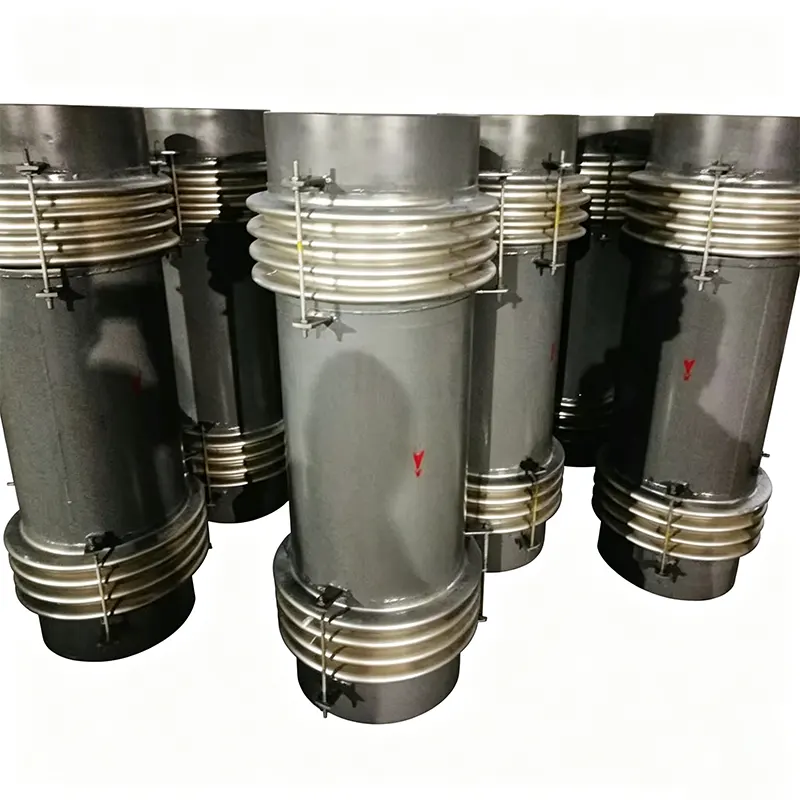

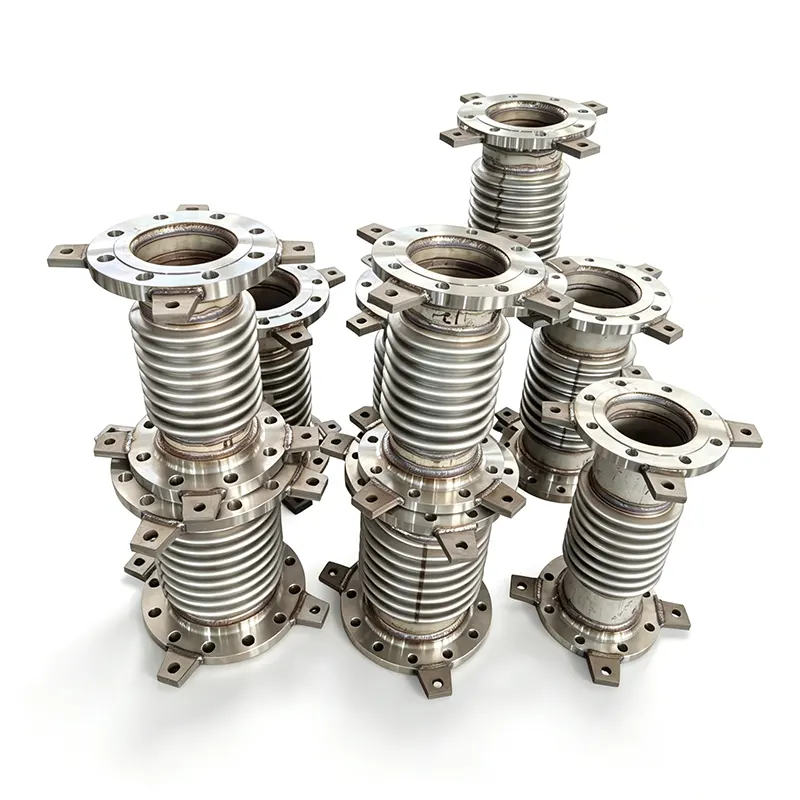

Axiálne vlnovcové kompenzátory – pre priamu tepelnú rozťažnosť, kde kotvy a vodidlá zvládajú tlakový tlak.

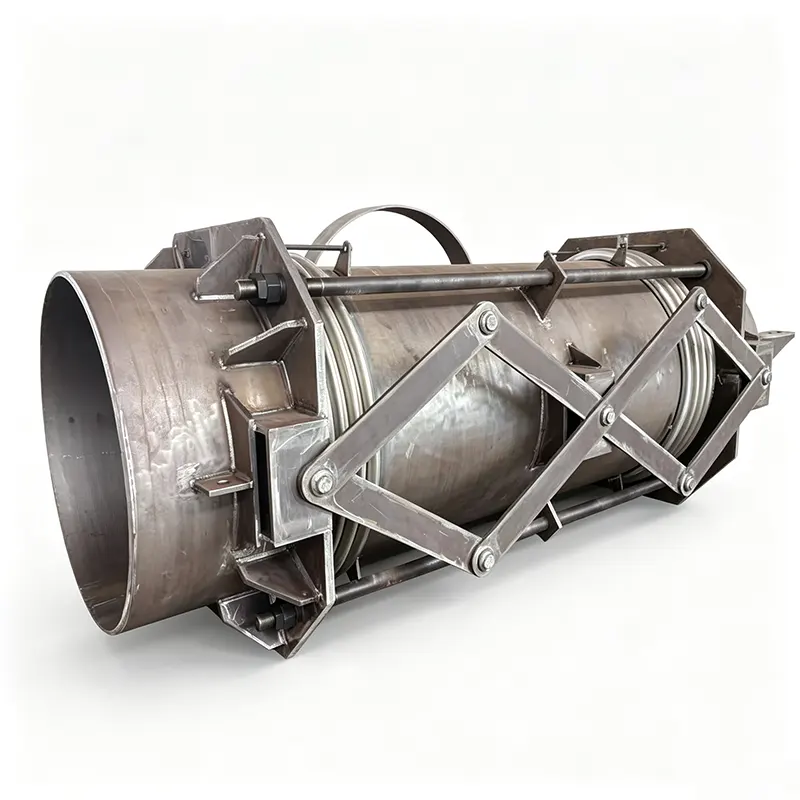

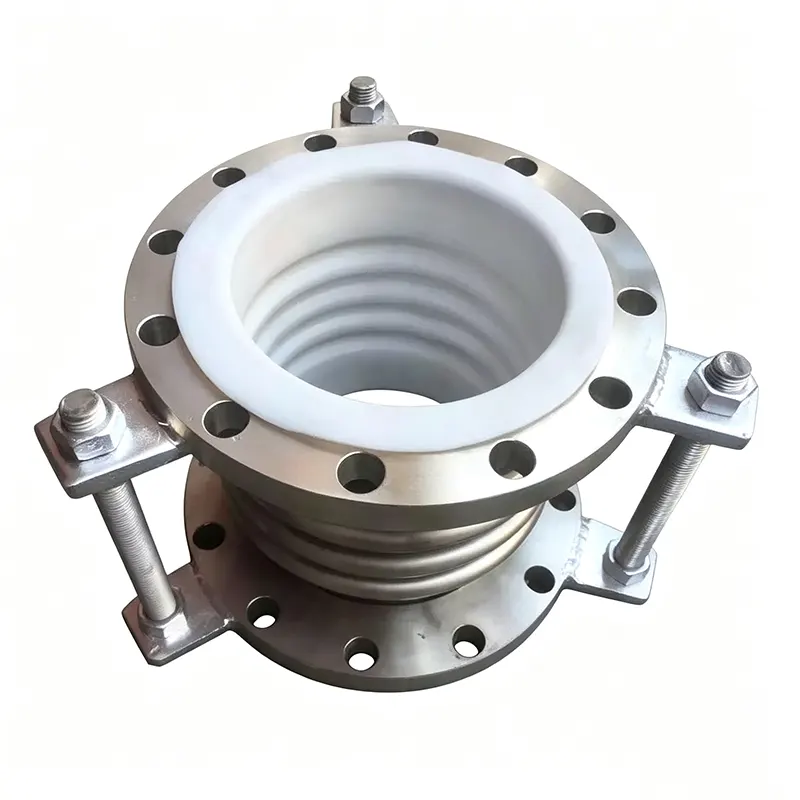

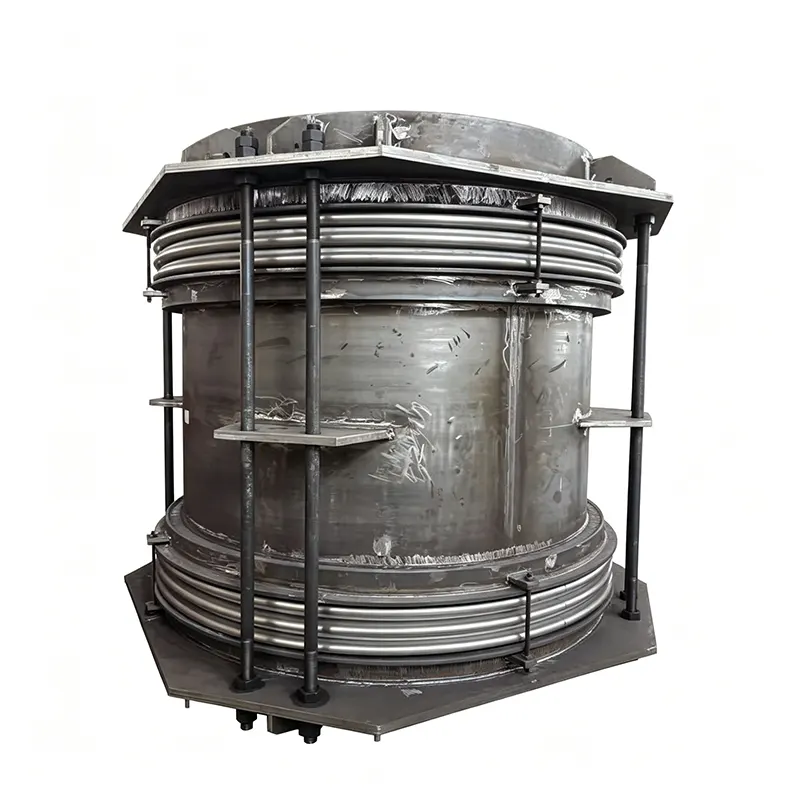

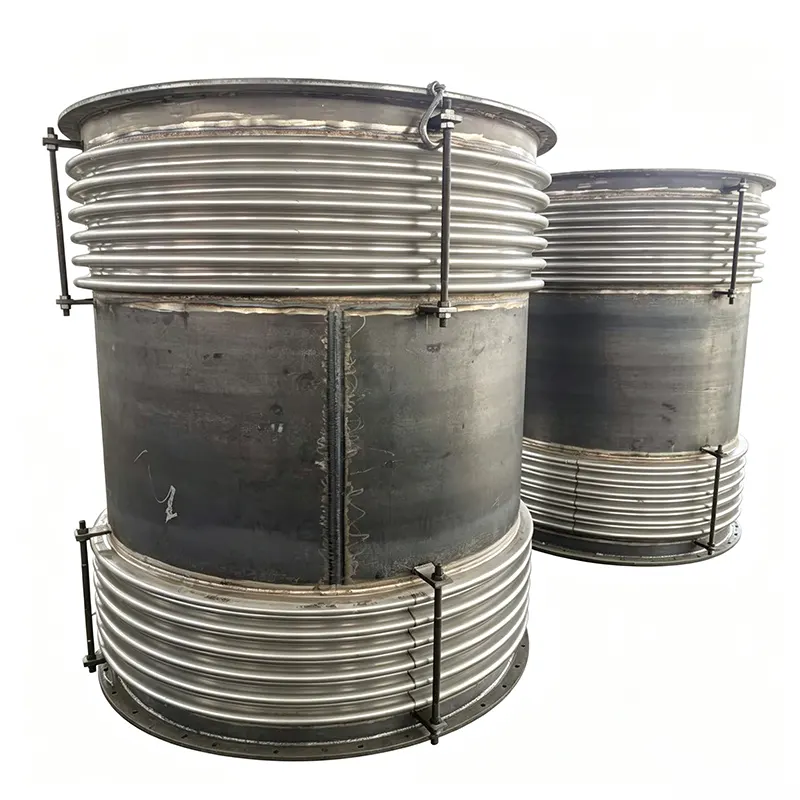

Univerzálne kompenzátory (zviazané) – absorbujú veľké bočné a uhlové pohyby pomocou spojovacích tyčí preberajúcich tlak; široko používané v čerpacích staniciach v juhovýchodnej Ázii na ochranu puzdier čerpadiel.

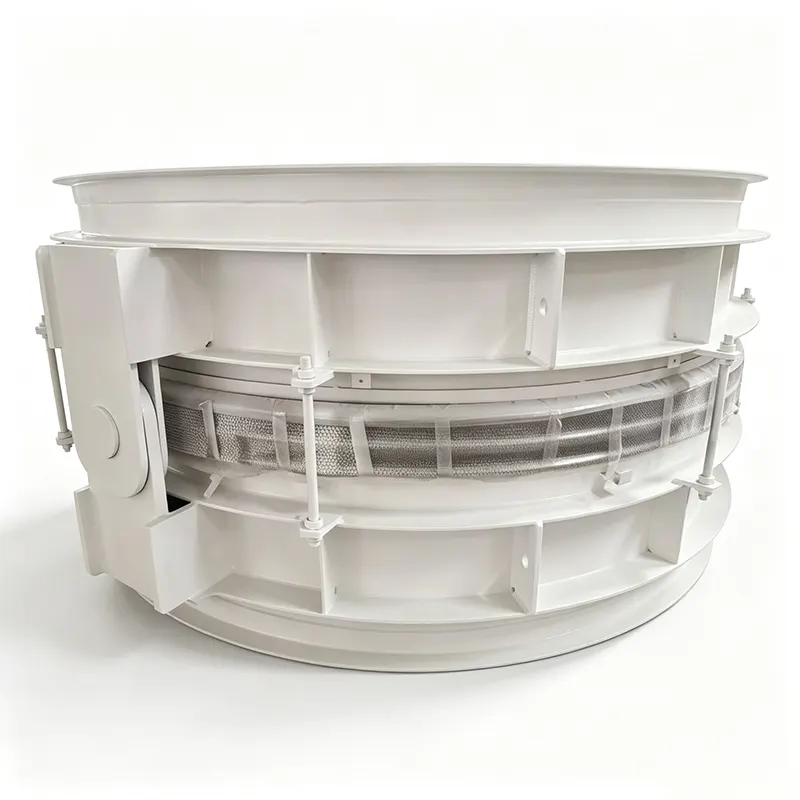

Kĺbové vlnovcové spoje – obmedzujú pohyb na jedinú uhlovú rovinu, ideálne na absorbovanie expanzie v rúrkovom ramene v tvare Z a zároveň obmedzujú tlak.

Kardanové kompenzátory – umožňujú uhlový pohyb vo viacerých rovinách, často spárované v súpravách, aby absorbovali zložité pohyby potrubného systému.

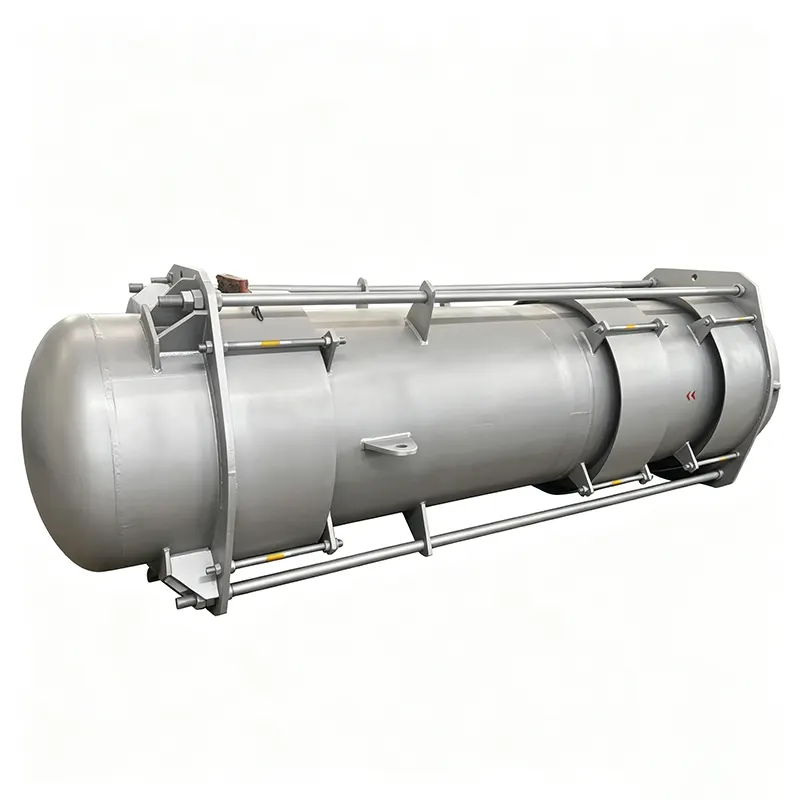

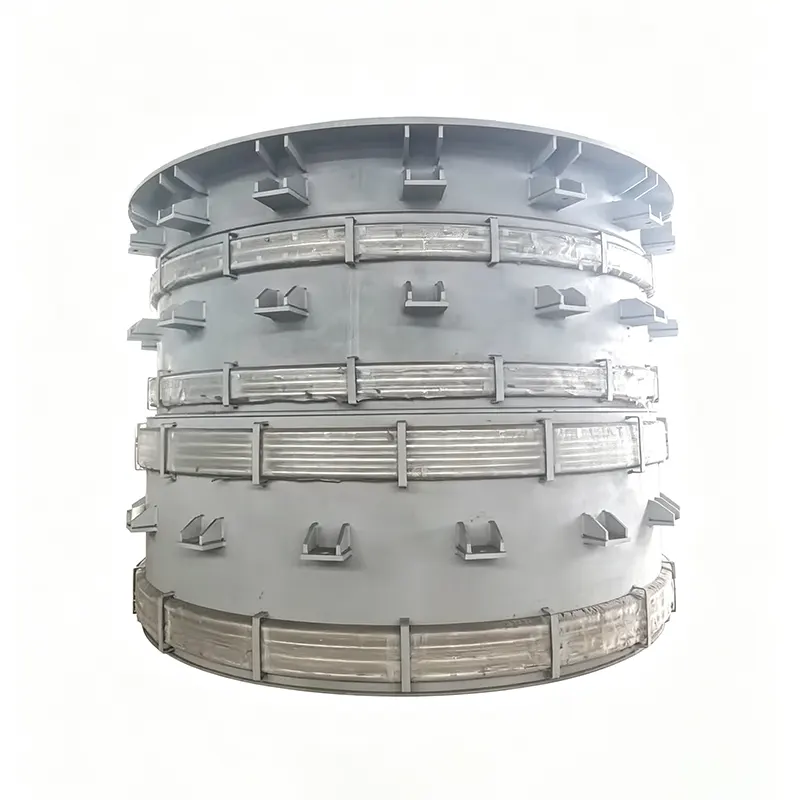

Tlakovo vyvážené kompenzátory – eliminujú tlakovú a tlakovú silu na pripojené zariadenia, ako sú turbíny a výmenníky tepla, kritické tam, kde tlak mechu nemôže byť prenášaný na kotvy.

Externe natlakovaný vlnovec – používa sa tam, kde je potrebná veľká axiálna kompresia, alebo tam, kde je potrebné chrániť vlnovec pred vonkajším poškodením a turbulentným prúdením.

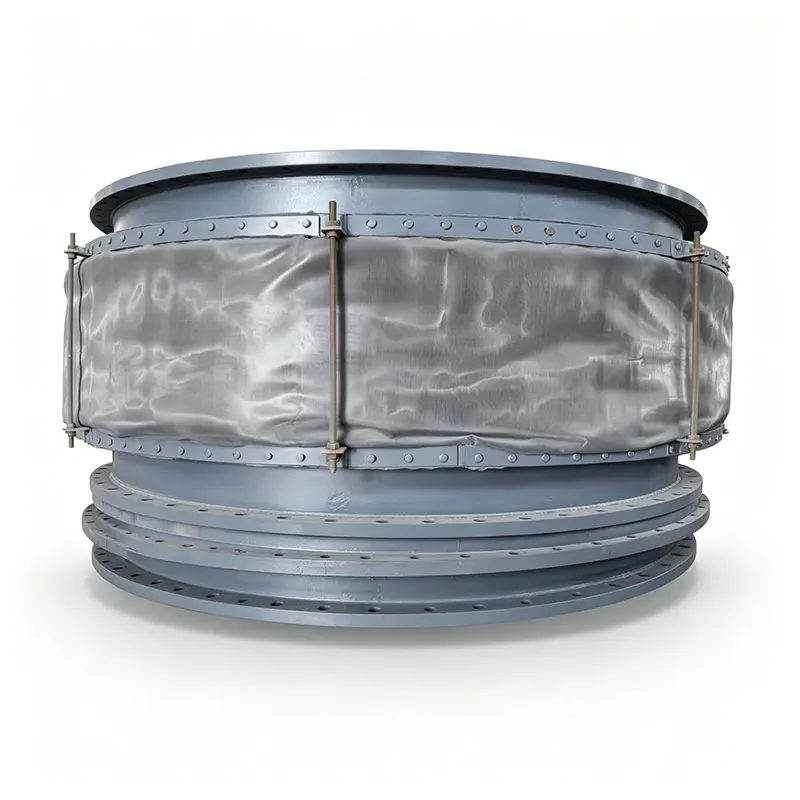

Každý typ je nakonfigurovaný so správnym vnútorným puzdrom, vonkajším krytom a odporúčaniami na vedenie pre danú aplikáciu – nedodáva sa ako holý vlnovec, pokiaľ to nie je výslovne požadované.

Kde fungujú a ako výber materiálu sleduje proces

Výroba elektrickej energie – výfuk z turbín, kanály na práškové uhlie z kotlov, cirkulačné vedenia diaľkového vykurovania. Veľké priemery, vysoké teploty, kombinované pohyby. Inconel 625 alebo SS321 sú typické odolnosťou voči teplote a únave.

Rafinérie a petrochemické závody – FCCU, výmenníky tepla, rozvody oleja. Zliatiny odolné voči korózii ako Inconel 625 alebo Hastelloy sa vyberajú na základe obsahu síry, chloridov a prevádzkovej teploty.

Diaľkové vykurovanie a HVAC – parné rozvody, okruhy chladenej vody. Dôraz na overenú životnosť axiálneho cyklu; uhlíková oceľ a vlnovec SS304 s vonkajšími ochrannými nátermi sú bežné.

Oceliarne a hutnícke procesy – teplovzdušné pece, koksárenské systémy, odprašovacie potrubia. Ak prevádzkové teploty prekročia 800 °C, odporúčame vám, či je možné skonštruovať kovový vlnovec s vnútorným obložením, alebo či je vhodnejšia alternatívna kompenzácia, ako sú obdĺžnikové jednotky so žiaruvzdorným obložením. Poctivé technické poradenstvo, nie nútený predaj.

Úpravna vody a čerpacie stanice – izolácia výtlačných vibrácií čerpadla, diaľkový prenos vody. Viazané kompenzátory obmedzujú tlakovú silu a zabraňujú jej prenosu na príruby čerpadla a betónové tlakové bloky.

Certifikáty a opakované dôkazy

Náš systém kvality je certifikovaný podľa ISO 9001:2015. Produkty spĺňajú požiadavky na označovanie CE tam, kde je to možné, a návrhy môžu byť overené podľa noriem ASME alebo API, ak sú špecifikované. Najlepším dôkazom je však opakovaný obchod: viac ako 70 % našich objednávok pochádza od dlhodobých partnerov, ktorí si objednávajú nové objednávky, pretože výkon produktov zodpovedá údajovým listom.

Ako vyzerá práca s Tianshunom

Jednáte so špecializovaným account manažérom, ktorý rozumie produktu technicky, nielen komerčne.

Na otázky dostanete vecnú odpoveď do 24 hodín, vrátane predbežného poradenstva pri výbere, ak zdieľate základné prevádzkové údaje.

Inžiniersky tím poskytuje materiálové odporúčania, výpočty pohybu a pokyny na inštaláciu.

Zákazkové návrhy – od neštandardných priemerov až po exotické kombinácie materiálov – sa riešia bežne, nie ako výnimky.

Plánovanie výroby je transparentné; včasné odoslanie je normou.

Popredajná podpora zahŕňa dohľad nad inštaláciou a konzultácie o údržbe počas životnosti spoja.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Zariadenie s rozlohou 35 000 m², Jiangsu, Čína – preprava do viac ako 45 krajín.

Nepredávame len kompenzátory. Zabezpečíme, aby vo vašom systéme fungovali správne.
