Jarná podpora chemických závodov

Potrubné systémy v chemických závodoch fungujú v drsných podmienkach zahŕňajúcich korozívne médiá, striedanie vysokých a nízkych teplôt, horľavé a výbušné prostredia, ako aj prísne bezpečnostné požiadavky. Bežné pružinové podpery sú náchylné na koróziu, únavové lomy a zhoršenie výkonu v takých náročných pracovných podmienkach, ktoré môžu viesť k netesnostiam potrubia, poškodeniu zariadenia a dokonca k bezpečnostným nehodám. Spring Support Chemical Plant, vyvinutý špeciálne pre tieto náročné prevádzkové podmienky, je špecializovaný podporný produkt schopný dlhodobej stabilnej prevádzky v zložitých chemických prostrediach.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Krivka zaťaženia a posunutia získaná z typovej skúšky konštantnej podpery pružiny/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

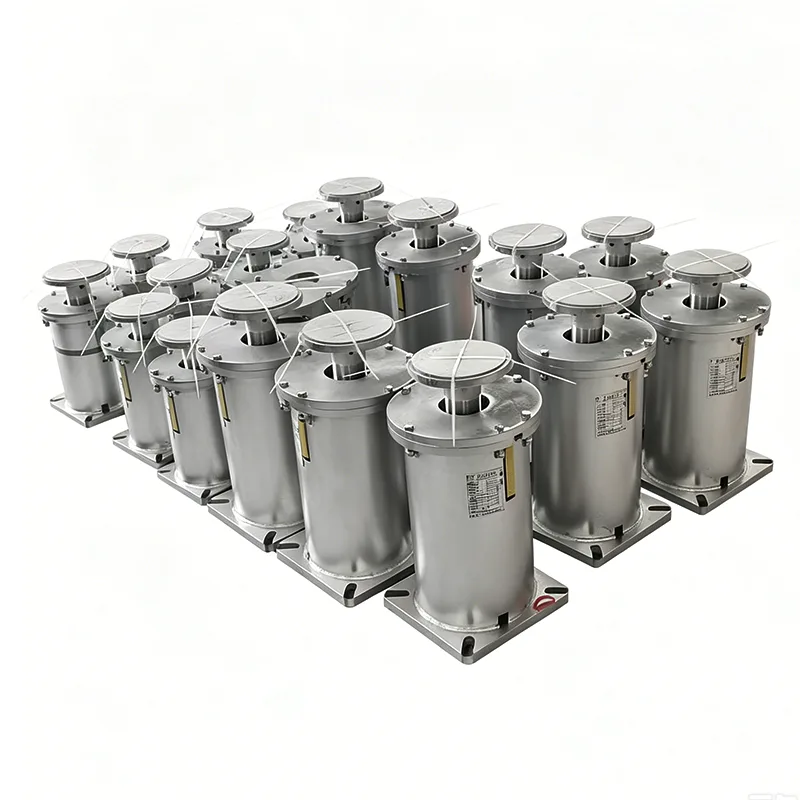

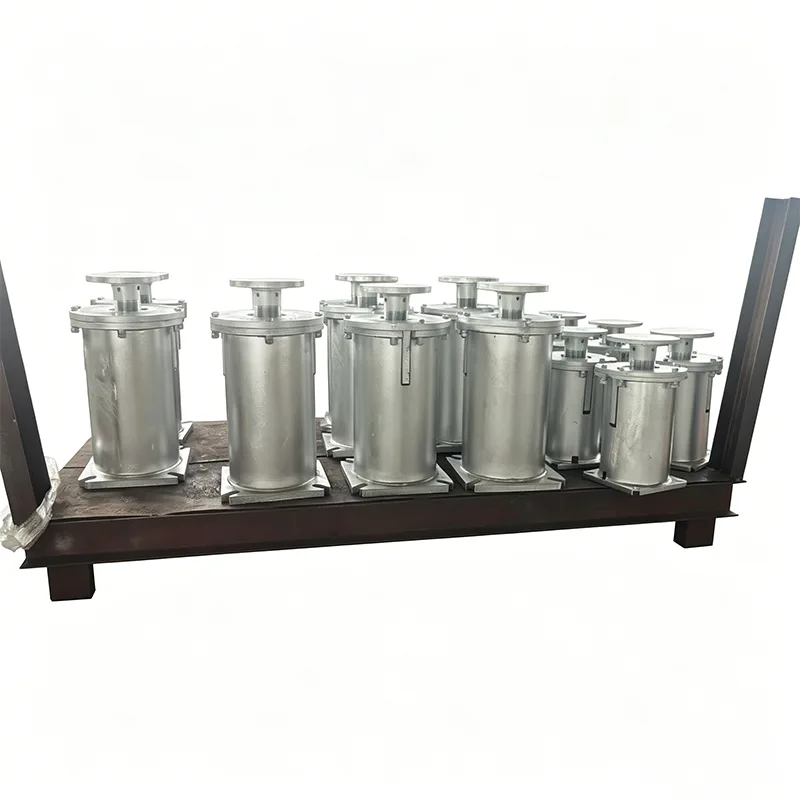

Pružinová podpera pre chemické závody je na zákazku vyrobená elastická podpera potrubia určená výhradne pre chemický priemysel. Znáša hlavne vlastnú hmotnosť potrubia, kompenzuje posun spôsobený tepelnou rozťažnosťou a kontrakciou a izoluje vibrácie prenášané z procesných zariadení.

Spoločnosť Yangzhou Tianshun Pipeline so 14-ročnými skúsenosťami v oblasti navrhovania a výroby nosných systémov pre chemické potrubia dodala produkty do viac ako 200 chemických projektov po celom svete, vrátane rozsiahlych základov pre rafináciu a chemickú integráciu, parkov pre jemné chemické látky a farmaceutických tovární.

Funkcie cieleného dizajnu

▶  Vynikajúca odolnosť proti korózii: Používa špeciálne materiály a viacvrstvové antikorózne úpravy, aby odolali erózii od kyselín, zásad, solí a iných korozívnych médií.

▶  Štruktúra odolná voči výbuchu: Všetky komponenty spĺňajú štandardy chemickej odolnosti proti výbuchu bez rizika vzniku iskier.

▶  Vynikajúci tesniaci výkon: Vybavený úplne uzavretým ochranným krytom, ktorý zabraňuje vniknutiu korozívnych plynov a kvapalín do zostavy pružiny.

▶ Široká teplotná adaptabilita: Funguje spoľahlivo v širokom rozsahu teplôt od -196 ℃ do +550 ℃.

▶  Presnosť vysokej záťaže: Presne kalibrovaná pred dodaním, s odchýlkou ​​záťaže regulovanou v rozmedzí ±5 %.

▶  Bezúdržbový dizajn: Jednoduchá a pevná konštrukcia nevyžaduje pravidelnú údržbu za normálnych pracovných podmienok.

Porovnanie výkonu s konvenčnými pružinovými podperami

Štandardné technické parametre

Typické aplikačné scenáre

Pružinová podpora pre chemické závody sa široko používa na rôzne potrubné systémy v chemických zariadeniach:

Potrubia na dopravu kyselín, zásad, solí a iných korozívnych médií

Vysokoteplotné a vysokotlakové procesné potrubia

Potrubia pre kryogénne kvapaliny (kvapalný kyslík, kvapalný dusík, kvapalný amoniak)

Potrubia pre horľavé a výbušné médiá (benzín, nafta, zemný plyn)

Spojovacie potrubia pre reaktory, výmenníky tepla, veže a iné technologické zariadenia

Potrubia na čistenie odpadových vôd a odpadových plynov

Výroba a kontrola kvality

Vybudovali sme špeciálne výrobné linky pre produkty chemickej kvality. Všetky pružinové podpery chemických závodov sú vyrábané v prísnom súlade s najvyššími štandardmi chemického priemyslu:

Všetky produkty prechádzajú komplexným interným testovaním pred odoslaním.

Interné testovanie zahŕňa: rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT (ak je to možné), testovanie zaťaženia pružinou (s krivkami zaťaženia a posunu) a meranie hrúbky povlaku.

K dispozícii sú správy o továrenských testoch (FTR) a správy o testoch materiálu (MTR).

Interné testovanie nepredstavuje testovanie treťou stranou akreditované ILAC. Testovanie svedkom tretej strany alebo laboratórne testovanie je dostupné ako samostatná voliteľná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne):

1. Testovanie materiálu: analýza chemického zloženia, testovanie ťahom, testovanie Charpyho nízkoteplotným nárazom a testovanie tvrdosti.

2. Zvarové NDT: Testovanie magnetickými časticami (MT), Testovanie prienikom tekutín (PT), Ultrazvukové testovanie (UT) a Rádiografické testovanie (RT).

3. Testovanie výkonu pružiny vrátane kriviek zaťaženia a posunu.

4. Kontrola ochrany proti korózii žiarovým zinkovaním/epoxidovým náterom.

5. Svedecké testovanie, dohľad v továrni a kontrola pred odoslaním (PSI).

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA. Na rozdiel od štandardných domácich výrobcov, ktorí dodávajú len samotný výrobok, poskytujeme ku každej pružinovej jednotke krivku zaťaženia a posunu; tiež uľahčujeme testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Prispôsobenie a podporné služby

▶  Prispôsobenie špeciálneho materiálu: K dispozícii sú produkty vyrobené z Hastelloy, Monel a iných špeciálnych zliatin.

▶  Neštandardný dizajn: Prispôsobené produkty vyvinuté podľa zákazníckych výkresov a skutočných pracovných podmienok.

▶  Systémové riešenia: Integrovaný dizajn a úplná dodávka kompletných potrubných nosných systémov pre chemické závody.

▶  Technický servis na mieste: Je možné vyslať profesionálnych technikov, ktorí poradia pri inštalácii a uvedení do prevádzky na mieste.

▶  12-mesačná záruka: Chybné produkty budú bezplatne opravené alebo vymenené v rámci záručnej doby.

Pre viac podrobností o Spring Support Chemical Plant a odborné poradenstvo pri výbere kontaktujte náš technický tím.
