Potrubné systémy v energetickom priemysle pracujú v zložitých pracovných podmienkach, ktoré sú vo všeobecnosti charakterizované vysokou teplotou a vysokým tlakom, horľavými a výbušnými médiami a dlhými dobami nepretržitej prevádzky. Zlyhanie podpier potrubia môže viesť k prasknutiu potrubia, úniku média a dokonca k závažným bezpečnostným nehodám.
Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.
Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.
Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

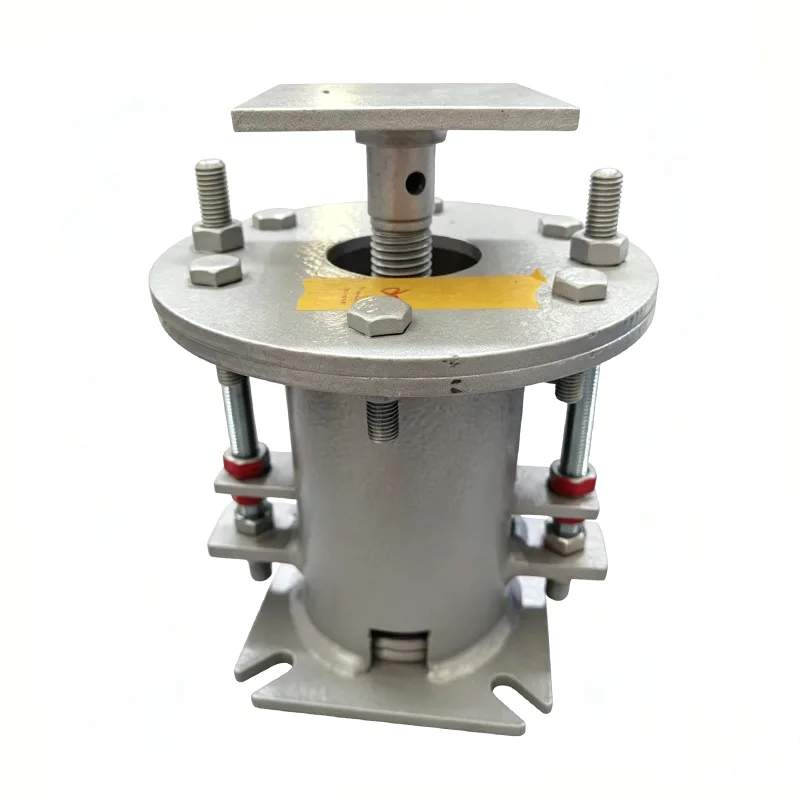

Variabilná pružina pre energetický priemysel je špeciálne elastické zariadenie na podporu potrubia navrhnuté špeciálne pre energetický priemysel. Udržuje stabilný výkon v extrémnych pracovných podmienkach a zaisťuje bezpečnú a spoľahlivú prevádzku energetických zariadení.
Variabilná pružinová podpora pre energetický priemysel absorbuje tepelné posuny potrubí spôsobené zmenami teploty prostredníctvom elastickej deformácie pružín, pričom nesie vlastnú hmotnosť potrubia a dodatočné zaťaženie.
Spoločnosť Yangzhou Tianshun Pipeline, ktorá má 14 rokov skúseností s poskytovaním podporných systémov potrubí v energetickom priemysle, úspešne aplikovala svoje produkty na viac ako 300 energetických projektov po celom svete, vrátane kritickej infraštruktúry, ako sú tepelné elektrárne, jadrové elektrárne, terminály LNG a diaľkové plynovody na zemný plyn.
| Variabilná tabuľka špecifikácií pružinového závesu | Príklad |
| Typ / konfigurácia závesu | Typ A, B, C, D, E, F, G |
| Veľkosť pružiny / č. | č. 0 - č. 22 |
| Cestovný rozsah | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Prevádzkové zaťaženie | 0,2 kN - 400 kN |
| Inštalovaná záťaž (studená záťaž) | kN / kgf |
| Prevádzkové zaťaženie (horúce zaťaženie) | kN / kgf |
| Smer pohybu | Nahor/nadol |
| Variabilita (%) | ≤ 25 % (štandard) |
| Povrchová úprava | Hot Dip Galv/ Maľované |
| Materiál na bývanie | Uhlíková oceľ (Q235/Q355) |
▶ Vysoko spoľahlivý dizajn: Všetky kritické komponenty využívajú redundantný dizajn s bezpečnostným faktorom minimálne 1,6-krát.
▶ Široká teplotná adaptabilita: Normálne funguje v extrémnych teplotných prostrediach v rozsahu od -196 ℃ do +600 ℃.
▶ Vynikajúca odolnosť proti únave: Pružiny prešli 150 000 únavovými cyklami, aby splnili požiadavky na dlhodobú nepretržitú prevádzku energetických zariadení.
▶ Presnosť vysokej záťaže: Pred odoslaním podlieha trom kalibráciám záťaže s chybou kontrolovanou v rozmedzí ±5 %.
▶ Anti-uvoľňovacia a antiseizmická štruktúra: Má dvojitý dizajn proti uvoľneniu, ktorý je schopný odolať zemetraseniam s magnitúdou 8 a vibráciám zariadenia.
▶ On-line nastaviteľnosť: Vybavená špeciálnym nastavovacím mechanizmom na jemné doladenie záťaže bez vypnutia.
|
Porovnávacia položka |
Univerzálna variabilná pružinová podpora |
Pružná podpora energetického priemyslu |
|
Bezpečnostný faktor dizajnu |
1,2-1,4 krát |
≥1,6-krát |
|
Rozsah prevádzkových teplôt |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Únavový život |
50 000-100 000 cyklov |
≥150 000 cyklov |
|
Dizajn proti uvoľneniu |
Jednoduchá matica proti uvoľneniu |
Dvojité proti uvoľneniu + poistné podložky |
|
Inšpekčný štandard |
Kontrola odberu vzoriek |
100% úplná kontrola + voliteľná kontrola treťou stranou |
|
Platné pracovné podmienky |
Všeobecné priemyselné prostredia |
Extrémne podmienky v energetike |
Variabilná pružinová podpora energetického priemyslu sa široko používa v potrubných systémoch rôznych energetických zariadení:
▶ Hlavné parovody, potrubia na napájaciu vodu a potrubia na odvod spalín/vzduchu v tepelných elektrárňach
▶ Konvenčné ostrovné a jadrové ostrovné pomocné potrubné systémy v jadrových elektrárňach
▶ Kryogénne potrubia v termináloch LNG a splyňovacích staniciach
▶ Stanice a ventilové komory diaľkových plynovodov na zemný plyn
▶ Hydraulické a mazacie ropovody vo veterných elektrárňach
▶ Ropovody na prenos tepla v solárnych tepelných elektrárňach
Zaviedli sme prísny špeciálny proces kontroly kvality energetických produktov, aby sme zabezpečili, že každá variabilná pružinová podpora energetického priemyslu spĺňa najvyššie priemyselné štandardy:
▶ Prichádzajúca kontrola suroviny: Ku každej sérii ocele je priložený originálny certifikát materiálu a prechádza spektrálnou analýzou a testovaním mechanických vlastností.
▶ Kontrola výroby pružín: Vyrába sa pomocou CNC strojov na navíjanie pružín a každá pružina prechádza tromi úplnými kompresnými testami.
▶ Kontrola kvality zvárania: Všetky procesy zvárania vykonávajú certifikovaní zvárači a podliehajú 100 % nedeštruktívnemu testovaniu (NDT).
▶ Testovanie výkonu hotového produktu: Každá jednotka sa podrobuje záťažovému testovaniu pri plnom zdvihu a kalibrácii zdvihu.
▶ Záverečná kontrola pred odoslaním: Vydávajú sa kompletné dokumenty o certifikácii kvality vrátane správ o materiáloch, správ o skúškach a osvedčení o zhode.
Náš systém manažérstva kvality je certifikovaný podľa ISO 9001:2015 a všetky produkty spĺňajú medzinárodné normy vrátane CE, API a ASME.
▶ Bezplatná analýza napätia v potrubí a výpočet výberu podpery/závesu
▶ Prispôsobené dizajnérske služby pre konkrétne energetické projekty
▶ Inštalačné pokyny a služby uvádzania do prevádzky na mieste
▶ Pravidelné služby kontroly a údržby
▶ Núdzové dodávky náhradných dielov s 24-hodinovou odozvou zákazníka
Pre podrobnejšie informácie o podpore premennej pružiny v energetickom priemysle alebo o technickom výbere pre váš projekt kontaktujte náš profesionálny predajný tím.
