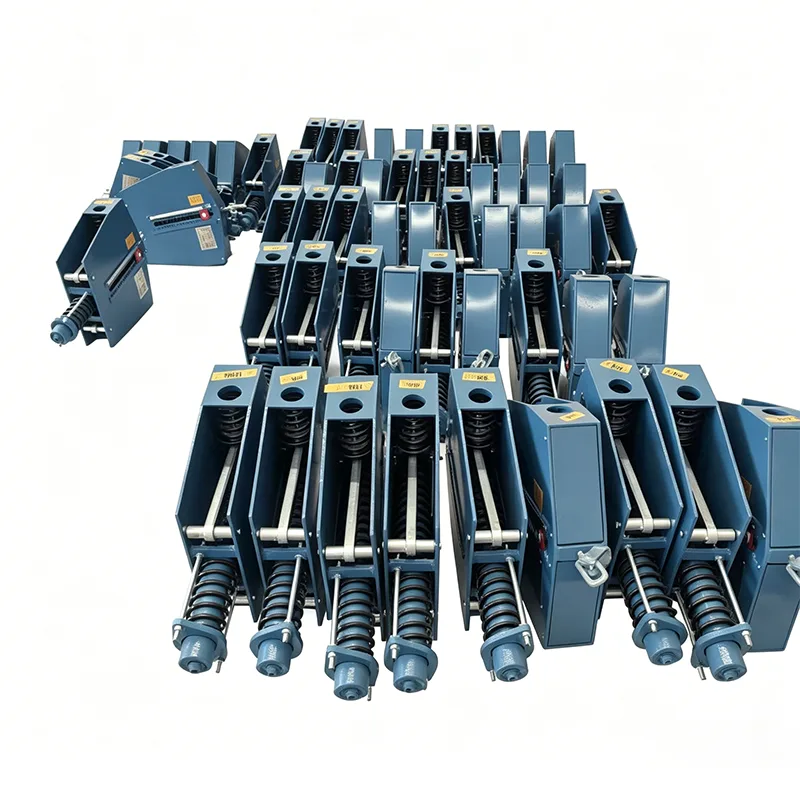

Konštantná pružinová podpora pre veľké zaťaženie

Keď zaťaženie jedného potrubia presiahne 300 kN a tepelný posun presiahne 200 mm, bežné podpery s konštantnými pružinami sú náchylné na štrukturálnu deformáciu, zlomenie ojnice, stratu presnosti konštantnej sily a iné poruchy. Takéto poruchy vedú k tomu, že koncentrácie napätia v potrubí prekračujú povolené hodnoty, spúšťajú trhanie trysiek zariadenia, únik média a dokonca aj neplánované odstavenie celého závodu. Jediný incident vypnutia môže spôsobiť straty v desiatkach miliónov RMB.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Heavy Duty Constant Spring Support je špeciálne vysokovýkonné podporné zariadenie vyvinuté na riešenie problémov v týchto extrémnych prevádzkových podmienkach. Je špeciálne navrhnutý pre veľké potrubné systémy so zaťažením nad 500 kN a posunutím do 400 mm.

Technické špecifikácie produktu

Definícia produktu a filozofia základného dizajnu

Konštantná podpora pružín pre veľké zaťaženie je zariadenie na podporu potrubia pre veľké zaťaženie, ktoré poskytuje konštantnú podpornú silu počas celého zdvihu prostredníctvom mechanizmu presného vyváženia momentu.

Yangzhou Tianshun Pipeline inicioval výskum a vývoj pre tento produktový rad už v roku 2015 s celkovou investíciou 12 miliónov RMB do vyhradených výrobných zariadení a testovacích zariadení. Teraz bolo vytvorené kompletné produktové portfólio s maximálnou nosnosťou 2 000 kN a maximálnym zdvihom 600 mm, čo sa radí na poprednú domácu úroveň.

Naša hlavná filozofia dizajnu sa sústreďuje na redundantnú bezpečnosť: všetky kritické komponenty sú skonštruované s bezpečnostnými faktormi vyššími, než sú priemyselné štandardy, aby sa zabezpečili dostatočné bezpečnostné rezervy aj v extrémnych pracovných podmienkach. Medzitým štrukturálna optimalizácia minimalizuje celkovú veľkosť a hmotnosť bez toho, aby bola ohrozená pevnosť konštrukcie, zníženie nákladov na inštaláciu a dopravu.

Podrobné členenie redundancie

1. Redundancia hlavného rámu: Vyrobené z 20–50 mm hrubých integrálne zváraných oceľových plátov vybavených pozdĺžnymi a priečnymi výstuhami, ktoré zvyšujú celkovú tuhosť o viac ako 60 %.

2. Redundancia pružinového systému: Viacpružinové paralelné usporiadanie zaisťuje, že zostávajúce pružiny plne znesú zaťaženie potrubia, aj keď jedna pružina zlyhá.

3. Redundancia prevodového mechanizmu: Synchronizované dvojité spojovacie tyče eliminujú riziká zrútenia podpery vyplývajúce z rozbitia jednej tyče.

Tabuľka štandardných špecifikácií celej série

K dispozícii je šesť štandardných sérií podpier s konštantnou pružinou pre vysoké zaťaženie, ktoré pokrývajú väčšinu scenárov náročných priemyselných aplikácií:

Vlastné triedy materiálov a prispôsobené vzory sú ponúkané na požiadanie klienta pre všetky modely.

Systém overovania spoľahlivosti počas celého životného cyklu

Je implementovaný prísny systém overovania od začiatku do konca, aby sa zaručil spoľahlivý výkon v extrémnych podmienkach. Každá podpera Heavy Duty Constant Spring podstupuje päť povinných kontrolných postupov:

Všetky záznamy z inšpekcií sú archivované po dobu minimálne 15 rokov a sú kedykoľvek prístupné zákazníkom. Naše testovacie laboratórium je držiteľom akreditácie CNAS a poskytuje medzinárodne uznávané výsledky testov.

Globálny referenčný projekt Track Record

Od mája 2026 boli naše neustále pružinové podpery pre vysoké zaťaženie nasadené v 120 rozsiahlych priemyselných projektoch po celom svete, vrátane:

▶  10 miliónov ton ročne na rafináciu a chemickú integráciu: dodáva sa 320 sád podpier HD-800 a HD-1200

▶  Jadrová elektráreň s výkonom milión kilowattov: dodáva sa 156 súprav ťažkých pevných pružinových podpier triedy jadrovej bezpečnosti

▶  Terminál na príjem LNG s kapacitou 20 miliónov ton ročne: dodáva sa 89 súprav vyhradených vysokovýkonných pevných pružinových podpier pre nízke teploty

▶  Tepelná elektráreň s výkonom 3 000 MW: dodáva sa 245 sád vysokovýkonných podpier pre hlavné parovody

Osvedčený výkon naprieč týmito významnými projektmi potvrdzuje vynikajúcu spoľahlivosť a stabilitu, pričom nás vybavuje rozsiahlymi inžinierskymi skúsenosťami s navrhovaním systémov na podporu ťažkých potrubí.

Dodávka šitá na mieru projektu a exkluzívne služby

Pre veľké projekty sa poskytujú prispôsobené balíky dodávok pre Heavy Duty Constant Spring Supports:

1. Vyhradený projektový tím: Každému veľkému projektu je pridelený špecializovaný projektový manažér, technický inžinier a inžinier kvality, aby dohliadal na priebeh celého cyklu.

2. Fázovaná zásielka: Dávkové dodanie zosúladené s harmonogramom výstavby staveniska, aby sa znížilo zaťaženie skladovania na mieste.

3. Akceptačná služba na mieste: Inžinieri vyslaní, aby vykonali akceptáciu produktu a pokyny na inštaláciu na mieste.

4. Technická pohotovostná podpora na mieste: Rezidentná technická podpora je k dispozícii počas špičkových fáz inštalácie.

5. Dlhodobá následná služba: Ročné audity prevádzkového stavu po uvedení do prevádzky s odporúčaniami profesionálnej údržby.

Poskytujeme 18-mesačnú záručnú dobu, o 6 mesiacov dlhšiu ako je priemer v odvetví. V prípade chýb kvality, ktoré vzniknú v rámci záručného krytia, garantujeme 48-hodinový čas odozvy a riešenie problémov na mieste do 72 hodín.

Často kladené otázky (FAQ)

Otázka: Aké je vaše maximálne dosiahnuteľné zaťaženie a výtlak pre Heavy Duty Constant Spring Supports?

A: Štandardné modely dosahujú maximálne zaťaženie 2000 kN a maximálny zdvih 600 mm. Pre mimoriadne veľké požiadavky sú k dispozícii dizajny na mieru, schopné zaťaženia až 3000 kN a posunu 800 mm.

Otázka: Sú produkty vhodné pre nízkoteplotné služby?

A: Áno. Nízkoteplotné špeciálne varianty využívajú nehrdzavejúcu oceľ 304 alebo 316L, overenú testom nárazu pri nízkej teplote a môžu pracovať stabilne pri -196 °C pre LNG, etylén a iné kryogénne potrubné systémy.

Otázka: Aké sú štandardné dodacie lehoty?

Odpoveď: Štandardné modely majú dodaciu lehotu 45 – 60 dní; prispôsobené jednotky trvajú 60–90 dní v závislosti od zložitosti. Rýchla výroba je k dispozícii pre naliehavé projekty s najkratšou dodacou dobou 30 dní.
