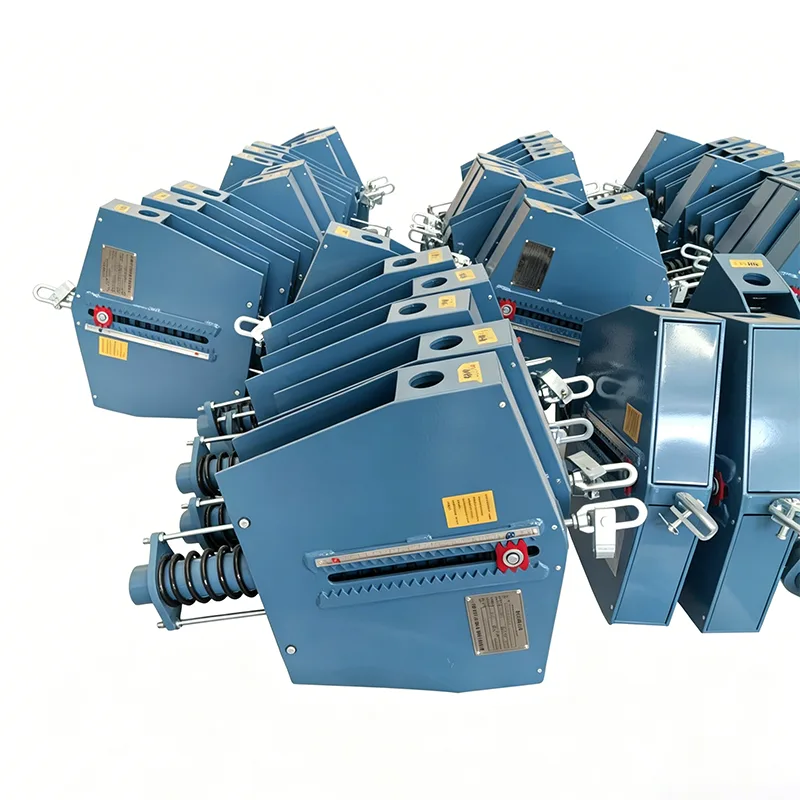

Konštantná podpora energetického potrubia

V prípade zemného plynu, LNG, vodíkovej energie a tradičných potrubných sietí na prenos energie potrubné systémy často pokrývajú zložité geografické prostredia a vydržia silnú tepelnú expanziu a kontrakciu. Spoločnosť Yangzhou Tianshun Pipeline Technology Co., Ltd., ktorá je podporovaná 14-ročnou technickou akumuláciou v technológii podpory potrubí, špeciálne vyvinula systém Energy Pipeline Constant Spring Support pre scenáre prenosu energie. Tento produkt využíva presný mechanizmus rovnováhy momentu, aby sa zabezpečilo, že nosné zaťaženie zostane konštantné, keď sa potrubie podrobí zvislému posunu veľkého rozpätia. Táto funkcia účinne zabraňuje dodatočnému namáhaniu spôsobenému prenosom zaťaženia na citlivé zariadenia, ako sú ventily a kompresory, a je kľúčovým komponentom zabezpečujúcim bezpečnú a stabilnú prevádzku diaľkových energetických potrubných sietí.

Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.

Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.

Technické špecifikácie produktu

Tabuľka špecifikácií konštantných pružinových závesov	Príklad
Model / Séria	PH, LH, CA, CS, TH
Kapacita zaťaženia (prevádzková)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Skutočné cestovanie	Až do 600 mm
Odchýlka zaťaženia (tolerancia)	±5 % (štandardná) / ±3 % (vysoká prec.)
Inštalačná poloha	Horizontálne / Vertikálne
Dokončenie bývania	Žiarovo pozinkované / epoxidové
Prevádzková teplota	-20 °C až +80 °C (okolie)
Materiál pružinovej cievky	60Si2Mn / 50CrVA
Rozsah nastavenia zaťaženia	±10 % (úprava poľa)

Prispôsobivosť inžinierstva a výhody prevádzky a údržby

Pri samotnej výstavbe a prevádzke energetických potrubí návrh Energy Pipeline Constant Spring Support plne rieši bolestivé body výstavby na mieste a neskoršej údržby:

Zaistenie v studenom stave a rýchla inštalácia: Pred dodaním je pružina vopred stlačená a zablokovaná v polohe inštalácie v studenom stave podľa protokolu o výpočte napätia potrubného systému. Na dosiahnutie projektovaného namáhania na mieste je potrebné len jednoduché jemné doladenie závitu a fixácia zakorenenia, čím sa výrazne skráti doba výstavby potrubných galérií.

Vizualizované monitorovanie prevádzky: Prevádzkový a údržbársky personál vybavený externými vysoko presnými indikačnými doskami pre posun a váhami zaťaženia môže intuitívne posúdiť, či je potrubie v projektovanej pracovnej polohe počas dennej kontroly bez demontáže plášťa, čo umožňuje včasnú detekciu sadnutia potrubia alebo abnormálnej deformácie.

Flexibilné metódy zakorenenia: K dispozícii sú rôzne riešenia na pripojenie koreňov (ako sú zvárané jednotlivé platne, obruče, spojky oceľových konštrukcií atď.), ktoré môžu dosiahnuť stabilné zakorenenie, či už ide o nadzemné potrubia, mosty cez rieky alebo telesá zariadení.

Prísny systém kontroly výroby a kvality

Ako bezpečnostná obranná línia energetickej infraštruktúry sa celý výrobný proces Energy Pipeline Constant Spring Support riadi prísnymi normami kontroly kvality:

Pred odoslaním každého produktu sa vykonáva komplexné interné testovanie

Pred odoslaním každý produkt prechádza kompletným vnútropodnikovým testovacím procesom. Tento proces zahŕňa rozmerovú a vizuálnu kontrolu, PMI (Positive Material Identification), testovanie tvrdosti, nedeštruktívne testovanie MT/PT tam, kde je to vhodné, testovanie zaťaženia pružinou s krivkami zaťaženia a posunu a meranie hrúbky povlaku. Dodávajú sa protokoly o skúške z výroby (FTR) a protokoly o skúške materiálu (MTR).

Objasnenie akreditácie treťou stranou

Interné testovanie nie je to isté ako testovanie treťou stranou akreditované ILAC. Ak sa vyžaduje testovanie svedkom tretej strany alebo laboratórne testovanie, môže sa poskytnúť ako samostatná voliteľná služba.

Voliteľné inšpekčné služby tretích strán (uvedené samostatne)

1. Testovanie materiálu

Táto služba zahŕňa analýzu chemického zloženia, ťahové skúšky, Charpyho nízkoteplotné rázové skúšky a tvrdosti.

2. Zvárajte NDT

Dostupné metódy zahŕňajú testovanie magnetickými časticami (MT), testovanie prienikom tekutín (PT), ultrazvukové testovanie (UT) a rádiografické testovanie (RT).

3. Testovanie výkonu pružiny

Zahrnuté sú krivky zaťaženia a posunu.

4. Kontrola protikoróznej ochrany žiarovým zinkovaním / epoxidovým náterom

5. Svedecké testovanie, dohľad nad továrňou a kontrola pred odoslaním (PSI)

Naše charakteristické výhody

Porovnanie s medzinárodným systémom podpory rúr LISEGA

Presnosť zaťaženia našich produktov, testovacie normy a dokumentačné systémy sú porovnávané s medzinárodným systémom podpory rúr LISEGA.

Viac ako štandardný domáci dodávateľ

Na rozdiel od štandardných domácich výrobcov, ktorí poskytujú len samotný produkt, dodávame ku každej pružinovej jednotke krivku zaťaženia a posunu. Pomáhame tiež zabezpečiť testovanie SGS treťou stranou a svedecké inšpekcie a podporujeme kontroly dokumentov inžiniermi PE/CPE pre zahraničné projekty.

Prečo si vybrať stálu pružinovú podporu od spoločnosti Tianshun?

Hlboké skúsenosti s energetickými projektmi: Produkty stabilne fungujú v termináloch LNG, diaľkových prepravných potrubiach zemného plynu a rafinérskych projektoch vo viac ako 40 krajinách po celom svete, pričom obstáli v testoch extrémnych klimatických podmienok a zložitých pracovných podmienok.

Technická podpora celého procesu: Poskytujeme komplexné technické služby od analýzy napätia v potrubí (simulácia CAESAR II), výpočtu výberu typu až po pokyny na inštaláciu na mieste, čím zaisťujeme, že každá podpora presne zodpovedá pracovným podmienkam.

Spoľahlivé dodávky dodávateľského reťazca: Spoliehajúc sa na automatizované výrobné linky a kompletné testovacie zariadenia na našej základni Jiangsu zabezpečujeme včasné a vysokokvalitné dodávky materiálov pre veľké energetické projekty.

Podpora celého životného cyklu: Vytvárame exkluzívne projektové súbory a poskytujeme hodnotenie stavu, prestavovanie záťaže a poradenstvo pri výmene počas údržby počas odstávky, čím znižujeme riziká prevádzky a údržby potrubných sietí.
