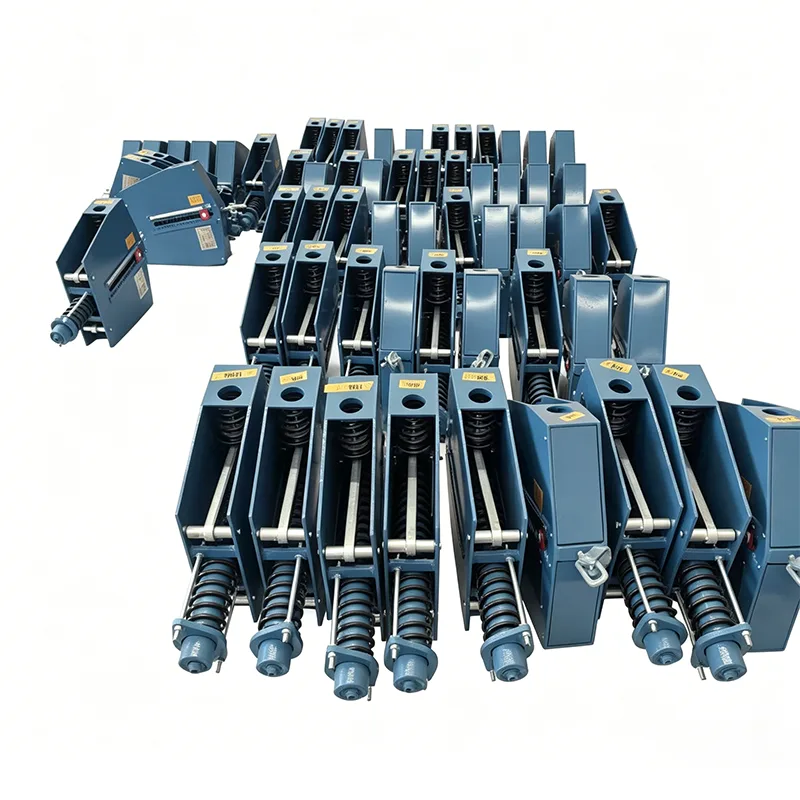

Spoločnosť Yangzhou Tianshun Pipeline Technology Co., Ltd., ktorá bola založená v roku 2012, má 14-ročné hlboké odborné znalosti v oblasti riešení podpory potrubí pre energetický priemysel, pričom produkty slúžia desiatkam projektov domácich elektrární. Naša tepelná elektráreň s konštantnou podporou pružiny je špecializovaný produkt vyvinutý striktne v súlade s normami energetického priemyslu série DL/T. Je špeciálne optimalizovaný pre vysokoteplotné, vysokotlakové a dlhodobé prevádzkové charakteristiky tepelných elektrární a je základným podporným komponentom pre štyri hlavné potrubné systémy elektrární.
Krivka zaťaženie-posunutie získaná z typovej skúšky konštantnej pružinovej podpery/závesu. Horizontálna os predstavuje posun, zatiaľ čo vertikálna os predstavuje zaťaženie. Krivka zostáva približne horizontálna po celej pracovnej dráhe, čo dokazuje, že podporná sila zostáva v podstate konštantná, keď sa potrubie vychyľuje v dôsledku tepelnej rozťažnosti a kontrakcie.
Tento typový test overuje stálosť zaťaženia, stabilitu pri plnom zdvihu a prevádzkovú spoľahlivosť jednotiek konštantných pružín. Všetky výrobné jednotky podliehajú kalibrácii záťaže pred odoslaním, pričom odchýlka záťaže je regulovaná v rozmedzí ±6 % v súlade s ANSI/MSS-SP-58-2018 a NB/T47038-2013.
Tieto produkty sú použiteľné pre priemyselné potrubné systémy s veľkým tepelným posunom, vrátane hlavných parných potrubí a iných vysokoteplotných a vysokotlakových potrubí.
V porovnaní s bežnými priemyselnými potrubiami fungujú potrubné systémy tepelných elektrární v oveľa drsnejších podmienkach:
▶ Vysoká teplota a tlak: Hlavné parné potrubia pri 540℃~620℃, tlak 16MPa~35MPa
▶ Veľký tepelný posun: Vertikálny posun hlavných parných potrubí môže dosiahnuť 300 ~ 500 mm
▶ Veľké bremená: hrubostenné potrubia s veľkým priemerom, zaťaženie jedného zdvíhacieho bodu 50 ~ 300 ton
▶ Vysoké požiadavky na nepretržitú prevádzku: ročné prevádzkové hodiny jednotky ≥7500 hodín s obrovskými stratami pri vypínaní
▶ Citlivé na ťah zariadenia: Mimoriadne prísne požiadavky na ťah potrubia na vstupoch a výstupoch parných turbín
▶ Vysoká úroveň bezpečnosti: Klasifikované ako tlakové potrubia s významnými bezpečnostnými zodpovednosťami
Bežné závesy s konštantnou pružinou nemôžu plne spĺňať tieto požiadavky, preto je nevyhnutná podpora konštantnej pružiny pre tepelnú elektráreň.
| Tabuľka špecifikácií konštantných pružinových závesov | Príklad |
| Model / Séria | PH, LH, CA, CS, TH |
| Kapacita zaťaženia (prevádzková) | 0,1 kN - 500 kN |
| Total Travel | 50 mm, 100 mm, 200 mm, 400 mm |
| Skutočné cestovanie | Až do 600 mm |
| Odchýlka zaťaženia (tolerancia) | ±5 % (štandardná) / ±3 % (vysoká prec.) |
| Inštalačná poloha | Horizontálne / Vertikálne |
| Dokončenie bývania | Žiarovo pozinkované / epoxidové |
| Prevádzková teplota | -20 °C až +80 °C (okolie) |
| Materiál pružinovej cievky | 60Si2Mn / 50CrVA |
| Rozsah nastavenia zaťaženia | ±10 % (úprava poľa) |
Závesy a podpery pre tepelné elektrárne musia spĺňať nasledujúce energetické normy:
|
Štandardné číslo |
Štandardný názov |
Základné požiadavky |
|
DL/T 616 |
Sprievodca údržbou a úpravou parovo-vodných potrubí a podpier v tepelných elektrárňach |
Požiadavky na údržbu, nastavenie a kontrolu prevádzky |
|
DL/T 1113 |
Akceptačný kód pre potrubné podpery a závesy v tepelných elektrárňach |
Normy prijatia v továrni a akceptácie inštalácie |
|
DL/T 5054 |
Technický kód pre projektovanie parovo-vodných potrubí v tepelných elektrárňach |
Výber konštrukcie a výpočet zaťaženia |
|
GB/T 17116 |
Podpery a závesy potrubí Časť 1: Technické špecifikácie |
Všeobecné technické požiadavky |
Konštantná podpora tepelnej elektrárne plne spĺňa všetky vyššie uvedené štandardné požiadavky a výrobné dodacie podklady môžu byť priamo použité na kontrolu kvality elektrárne a jej preberanie.
|
Systém elektrárne |
Názov potrubia |
Odporúčaný typ produktu |
Typické parametre |
|
Kotolový systém |
Hlavný parovod |
Konštantná podpora tepelnej elektrárne |
100 ~ 300 ton, výtlak 200 ~ 400 mm |
|
Kotolový systém |
Ohrievajte parné potrubie |
Konštantný pružinový vešiak/podpora |
80 ~ 200 ton, výtlak 250 ~ 450 mm |
|
Systém napájacej vody |
Vysokotlakové potrubie napájacej vody |
Kombinácia konštantnej + variabilnej sily |
30 ~ 100 ton, výtlak 100 ~ 250 mm |
|
Systém parnej turbíny |
Vstupné/výstupné potrubia turbíny |
Vysoko presná podpora konštantnej pružiny |
50~150 ton, stálosť ≤±4% |
|
Systém vzduchu, spalín a uhlia |
Teplovzdušné rozvody, rozvody spalín |
Podpora pružiny s premenlivou silou |
10 ~ 50 ton, výtlak 50 ~ 150 mm |
|
Extrakčný parný systém |
Potrubia na extrakciu pary vo všetkých fázach |
Variabilná sila + konštantná sila |
5 ~ 50 ton, výtlak 50 ~ 200 mm |
|
Drenážny systém |
Drenážne a odkalovacie potrubia |
Pružina s premenlivou silou |
1~20 ton, výtlak 30~100 mm |
|
Chemický vodný systém |
Prídavná voda, kondenzát |
Pevná podpora + variabilná sila |
Malé zaťaženie, malý výtlak |
Pružiny používajú vysokoteplotne odolnú pružinovú oceľ 60Si2CrVA, ktorá znižuje mieru relaxácie napätia o 50 % pri 400 ℃
Vysokoteplotné diely používajú žiaruvzdornú oceľ 12Cr1MoV, aby sa zabránilo tečeniu pri vysokej teplote
Vybavené tepelne izolačnými potrubnými návlekmi na blokovanie prenosu tepla z potrubí do pružín
Prevádzková teplota pružiny riadená pod 120 ℃, aby sa zabezpečila dlhodobá stabilita výkonu
Stabilita sa zlepšila na ≤±4%, čím sa minimalizoval ťah na parné turbíny
Pred dodaním kalibrované pre studené aj horúce pracovné podmienky
Indikácia posunu s presnosťou na 1 mm pre pohodlné monitorovanie prevádzky
K dispozícii sú krivky zaťaženia a posunu na podporu analýzy napätia v potrubí
Povrch vačky s vysokofrekvenčným kalením + karburizačná úprava, 5x dlhšia životnosť
Čapové hriadele so samomazacími púzdrami, bezúdržbové prevedenie
Všetky skrutky s opatreniami proti uvoľneniu, bez uvoľnenia pri vibráciách
Antikorózna trieda C4, vhodná pre vonkajšie prostredie elektrární
Presne kalibrované podľa zaťaženia konštrukčného inštitútu pred dodaním, priama inštalácia na mieste
Vybavený špeciálnym odblokovacím nástrojom, odblokovanie jedným kliknutím po inštalácii
Externý mechanizmus nastavenia záťaže, umožňujúci online jemné ladenie počas prevádzky
Jasné označenie posunu pre ľahké pozorovanie pracovníkmi kontroly elektrárne
Horné a spodné mechanické limity, aby sa zabránilo poškodeniu pri prejazde
Bezpečnostný faktor tyče závesu ≥ 5-násobok, čím sa eliminuje riziko zlomenín
Pružinová ochrana proti zlomeniu, zaisťujúca bezpečnú podporu aj v extrémnych podmienkach
Varovné značenie preťaženia, ktoré operátorov vyzýva na včasnú manipuláciu
Bežné problémy a preventívne opatrenia
|
Problém s prevádzkou |
Analýza príčin |
Preventívne opatrenia |
|
Pružinový zámok nie je uvoľnený |
Po inštalácii ste zabudli odstrániť zaisťovacie skrutky |
Musí byť zahrnuté v kontrolnom zozname akceptácie inštalácie |
|
Zasekávanie výtlaku |
Mechanizmus hrdzave, nedostatok mazania |
Ročná kontrola a mazanie hriadeľov čapov |
|
Veľká odchýlka zaťaženia |
Skutočná hmotnosť potrubia nie je v súlade s dizajnom |
Znovu skontrolujte a nastavte 1 mesiac po operácii |
|
Výklopný vešiak |
Veľký horizontálny posun potrubia |
Vyberte štruktúry umožňujúce vychýlenie |
|
Silná korózia |
Vonkajšie, pobrežné prostredie |
Vyberte si pozinkované alebo nerezové materiály |
Skontrolujte polohu indikátora posunutia a porovnajte s historickými záznamami
Skontrolujte, či boli odstránené všetky zaisťovacie skrutky
Skontrolujte tyče závesov a hriadele čapov, či nie sú zdeformované a prasknuté
Skontrolujte, či zvary nie sú prasknuté
Skontrolujte integritu antikorózneho náteru
Zaznamenajte prevádzkové údaje a vytvorte podpornú/závesnú knihu
Pri správnej údržbe má tepelná elektráreň Constant Spring Support životnosť viac ako 20 rokov, čo zodpovedá životnosti hlavného zariadenia elektrárne.
Normy dodávky projektu elektrárne Balík dokumentov továrne (spĺňa požiadavky na kontrolu kvality elektrárne):
Certifikát kvalifikácie produktu
Certifikáty kvality materiálu
Správy z jarných testov
Kompletné krivky testovania zaťaženia stroja
Návod na inštaláciu a obsluhu
Záznamy o kontrole továrne
Technický personál na mieste technické zverejnenie
Návod na inštaláciu a uvedenie do prevádzky
Podporte sekčnú skúšobnú prevádzku elektrárne
Eskort pre jednotku 168-hodinová skúšobná prevádzka
Obsluhovalo viac ako 30 projektov domácich elektrární, vrátane 300MW, 600MW, 1000MW jednotiek
Poskytnuté podpery pre štyri hlavné potrubia ultra-superkritickej 1000MW jednotky
Nahradených viac ako 200 podpier/závesov v projekte renovácie tepelnej elektrárne
Žiadne sťažnosti na kvalitu po sebe idúce roky, vysoká miera opakovaných nákupov z elektrární
3-ročná záruka na produkt, bezplatná oprava a výmena počas záručnej doby
24-hodinová reakcia na núdzové problémy elektrárne, podpora na mieste do 48 hodín
Doživotné technické poradenstvo a dodávka náhradných dielov
K dispozícii je ročná podpora/servisná kontrola závesov
Konštantná podpora tepelnej elektrárne je spoľahlivá voľba podpory pre vysokoteplotné a vysokotlakové potrubia v tepelných elektrárňach. Vďaka 14-ročným hlbokým skúsenostiam v energetike dokonale rozumieme pracovným podmienkam elektrární a štandardným požiadavkám, čím zabezpečujeme bezpečnú a stabilnú prevádzku bloku s profesionálnymi produktmi a službami.
