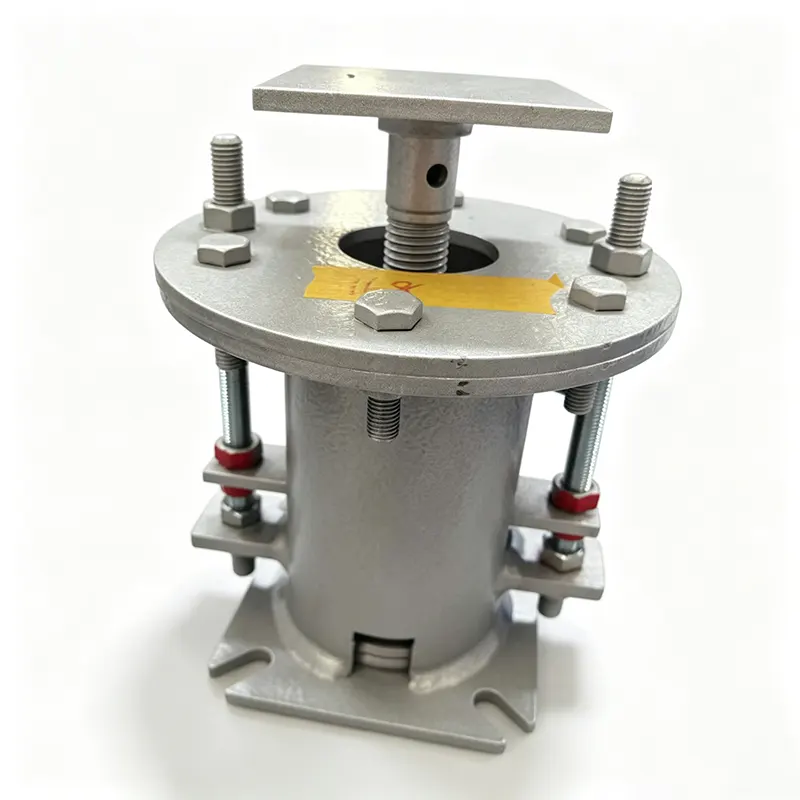

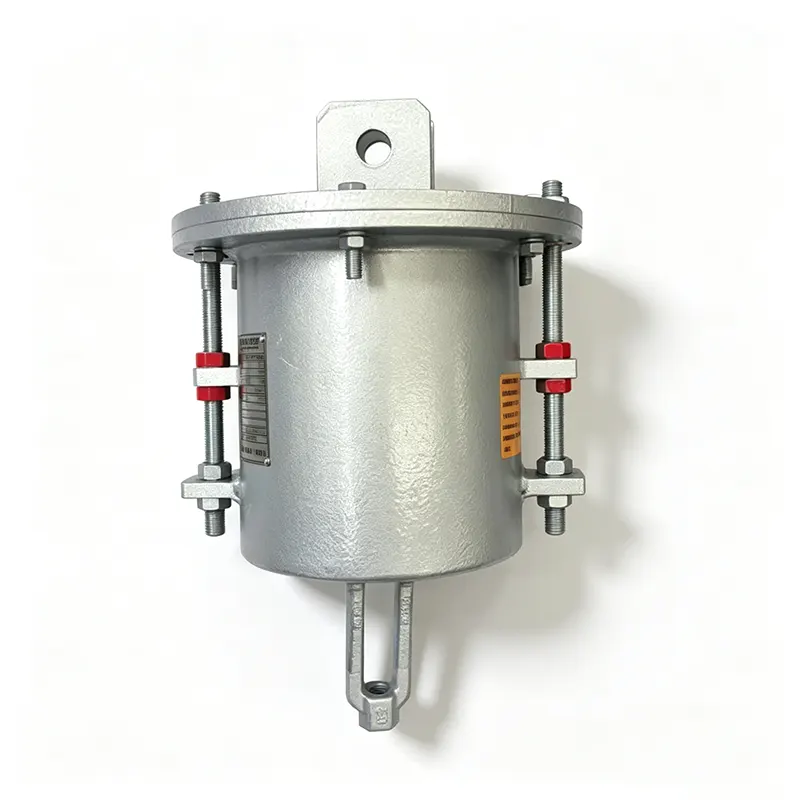

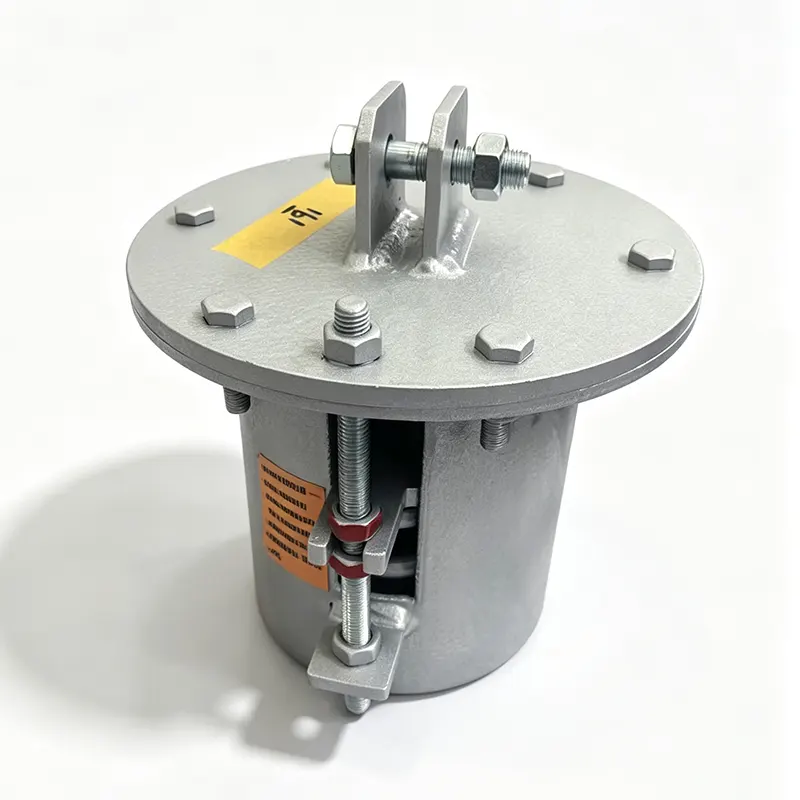

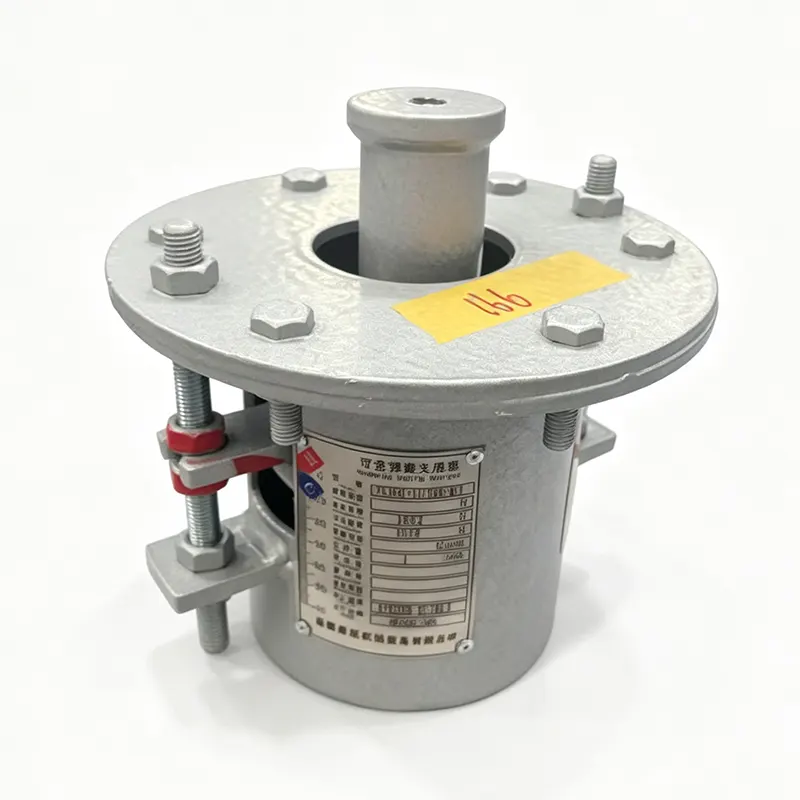

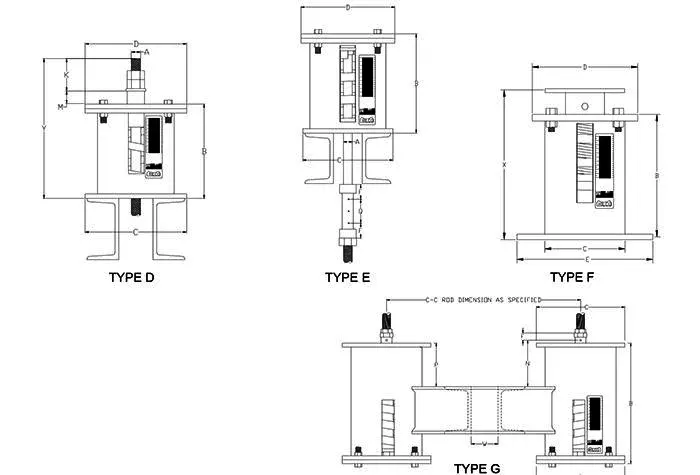

Vysokoteplotný variabilný pružinový vešiak

Yangzhou Tianshun vyrába variabilné pružinové závesy pre energetický, petrochemický a priemyselný sektor z továrne s rozlohou 35 000 m² v Jiangsu v Číne. Naše vysokoteplotné varianty sú skonštruované tak, aby zvládli povrchové teploty rúr vysoko nad okolitou teplotou pri zachovaní predvídateľného výkonu pri zaťažení. Štrnásť rokov skúseností so špecializovanou podporou potrubí a systém kvality certifikovaný podľa ISO 9001:2015 späť na každú jednotku, ktorú dodávame do viac ako 45 krajín.

Tento obrázok znázorňuje výkonovú krivku zaťaženia a posunu variabilnej pružinovej podpery/závesu vrátane kľúčových parametrov zaťaženia a posunu na overenie presnosti nosnosti a prevádzkovej spoľahlivosti produktu.

Každá jednotka je pred odoslaním podrobená záťažovej kalibrácii a testovaniu výkonu. Odchýlka nastavenia záťaže je riadená v rozmedzí ±5 %, v súlade s medzinárodnou normou ANSI/MSS-SP-58-2018, ako aj NB/T47039-2013.

Výrobky spĺňajú technické požiadavky na energetické, petrochemické a iné priemyselné potrubné systémy. Podľa MSS-SP-58-2018 nesmie maximálna povolená variabilita zaťaženia pre variabilné pružinové jednotky presiahnuť 25 % prevádzkového zaťaženia za tepla v rámci plného pracovného zdvihu.

Kde sa zmestí variabilný pružinový vešiak

Nie každý chod potrubia vyžaduje konštantné zaťaženie. Keď je tepelný posun obmedzený, variabilný pružinový záves ponúka spoľahlivé a cenovo výhodné riešenie. Keď sa potrubie vertikálne rozťahuje alebo zmršťuje, podporná sila sa mení v známom a kontrolovanom rozsahu. Pružina je dimenzovaná tak, aby toto kolísanie zaťaženia zostalo v medziach stanovených analýzou napätia potrubia, čím sa zabráni nadmernému namáhaniu pripojeného zariadenia a zároveň sa potrubie udrží správne podopreté od studenej po horúcu.

Pre vysokoteplotnú prevádzku sa dizajn posúva nad rámec štandardných pružinových cievok. Zvýšené teploty potrubia môžu vyžarovať alebo viesť teplo do zostavy závesu, zmäkčovať obyčajnú pružinovú oceľ a posúvať kalibrované zaťaženie. Vysokoteplotné variabilné pružinové závesy to riešia výberom materiálu a povrchovou ochranou, ktoré zachovávajú špecifikovanú pružnosť a rozsah zaťaženia v rámci prevádzkovej obálky.

Čo robí vysokoteplotný dizajn spoľahlivým

Pružinové materiály dimenzované na zvýšené teploty

Štandardné pružiny strácajú pevnosť a klesajú, keď teploty stúpajú. Vyberáme materiály cievky vhodné pre skutočnú expozíciu. Pre mierne zvýšené podmienky do 150 °C si 50CrVA alebo 60Si2Mn zachovávajú stabilné mechanické vlastnosti. Keď teploty dosiahnu 300 °C alebo vyššie, špecifikujú sa zliatiny na báze niklu, ako napríklad Inconel X-750. Každé teplo materiálu je dodávané s úplnými certifikátmi mlyna a záznamami o sledovateľnosti, ktoré potvrdzujú, že zloženie a tepelné spracovanie zodpovedajú požadovanej kvalite.

Kolísanie zaťaženia udržiavané v rámci projektových limitov

Variabilný pružinový záves vytvára inú silu v studenej polohe, v horúcej prevádzkovej polohe a v každom medziľahlom bode. Naši dizajnéri pracujú s povolenou odchýlkou ​​zaťaženia podľa správy o namáhaní potrubia klienta a vyberú pružinu, ktorá obmedzí odchýlku, zvyčajne na 15 % alebo 25 % pracovného zaťaženia, aj keď v prípade potreby je možné splniť prísnejšie limity. Každá jednotka je nastavená a testovaná na kalibrovanom stole, aby sa overilo, že zaťaženie v studenej a horúcej polohe spadá do špecifikovaného pásma.

Ochrana hardvéru proti korózii a teplu

Kryt a konštrukčné prvky sú štandardne povrchovo upravené žiarovým zinkovaním alebo vysokoteplotnou epoxidovou farbou. Pre obzvlášť agresívne alebo cyklické vystavenie teplu ponúkame dodatočné tepelné bariérové ​​nátery alebo vyrobíme kryt z nehrdzavejúcej ocele. Tieto opatrenia zabraňujú usadzovaniu vodného kameňa, hrdzi a degradácii povrchu, ktoré by mohli narušiť pohyb pružiny počas rokov prevádzky.

Úprava na mieste bez odstránenia vešiaka

Skrutka na nastavenie zaťaženia a číselník, označené v 2% krokoch, umožňujú tímu na mieste doladiť inštalované zaťaženie až o ±10% až ±20% v závislosti od modelu. Táto prispôsobiteľnosť v teréne je cenná, keď sa stav inštalácie mierne líši od konštrukčného výkresu alebo keď sa počas výstavby zmení vedenie potrubia.

Dorazy a viditeľná mierka

Každý vešiak obsahuje horné a spodné dorazy na ochranu pred nadmerným zdvihom. Dobre viditeľná cestovná váha umožňuje personálu inštalácie a údržby potvrdiť aktuálnu polohu na prvý pohľad. Prednastavená poloha za studena je zablokovaná odnímateľnými zarážkami, čo umožňuje priebeh hydrostatického testovania a chemického čistenia bez vychýlenia pružiny.

Technický prehľad

Vlastné pojazdy, nosnosť a vysokoteplotné materiály sú súčasťou našej pravidelnej dodávky. Po zadaní dopytu konvertujeme medzi medzinárodnými normami a pred výrobou potvrdíme technickú kompatibilitu.

Kontrola kvality a dokumentácia

Náš systém kvality certifikovaný podľa ISO 9001 riadi každý krok, od vstupnej kontroly pružinového drôtu až po záverečnú záťažovú skúšku. Každý vysokoteplotný variabilný pružinový záves je prednastavený na klientom špecifikované zaťaženie za studena a cestu na našej testovacej stolici. Zaznamenávame zaťaženie v studenej, strednej a horúcej polohe a potvrdzujeme, že odchýlka je v rámci tolerancie. Tieto záznamy sú uchovávané pre celý balík sledovateľnosti a môžu byť dodané so zásielkou.

Materiálové certifikáty pre pružinové špirály, konštrukčnú oceľ a ochranné nátery sú odvodené od tepla alebo šarže. Keď projekty vyžadujú súlad s ASME, EN alebo inými medzinárodnými potrubnými predpismi, poskytujeme balíky dokumentácie potrebné na schválenie.

Tam, kde sa používajú vysokoteplotné variabilné pružinové závesy

Tieto závesy podporujú stredne až vysokoteplotné potrubné systémy, kde je vertikálny posun prítomný, ale nie extrémny. Typické inštalácie zahŕňajú pomocné parné potrubia, napájacie potrubia kotlov, vstupné a výstupné potrubia ekonomizéra, okruhy horúceho oleja v rafinériách a chemických závodoch, stredotlakové rozvody pary v priemyselných zariadeniach a vysokoteplotné vzduchové potrubia. V každom prípade sa záves prispôsobí vertikálnemu pohybu pri udržiavaní napätia potrubia v rámci konštrukčných limitov, bez nákladov a obalu konštantnej podpory zaťaženia.

Často kladené otázky

Ako si môžem vybrať medzi variabilným pružinovým závesom a konštantným pružinovým závesom?

Rozhodnutie padne na prípustné kolísanie zaťaženia. Ak vaša správa o namáhaní potrubia umožňuje zmenu zaťaženia medzi studenou a horúcou polohou, variabilný pružinový záves poskytuje spoľahlivú podporu za nižšiu cenu. Tam, kde potrubie nemôže prijať žiadnu zmysluplnú variáciu, je potrebný konštantný pružinový záves. Náš technický tím môže skontrolovať vaše údaje o náklade a ceste a odporučiť vhodný typ.

Aká je maximálna prevádzková teplota pre vysokoteplotný variabilný pružinový záves?

So štandardnými legovanými pružinovými oceľami, ako je 50CrVA, môže záves spoľahlivo fungovať v prostrediach, kde samotný závit pružiny dosahuje približne 150 °C až 200 °C. Pri jarných teplotách do 350 °C prechádzame na zliatiny na báze niklu ako je Inconel X-750. Zliatinu nemusíte špecifikovať sami; zdieľajte očakávanú teplotu vystavenia jari a naši inžinieri vyberú správny materiál.

Dokáže Tianshun postaviť variabilné pružinové vešiaky pre veľmi veľké alebo veľmi malé zaťaženie?

Náš štandardný sortiment pokrýva 0,5 kN až 250 kN. Zaťaženia mimo tohto pásma sú riešené ako zákazkové inžinierstvo. Malé podpery prístrojového vedenia a ťažké stúpacie závesy pre hlavné parné potrubia boli vyrobené a testované v našom zariadení.

Aké možnosti povrchovej úpravy existujú pre vysokoteplotné alebo korozívne prostredie?

Okrem žiarového zinkovania a vysokoteplotného epoxidu môžeme aplikovať tepelne vytvrdené nátery na báze silikónu, halar alebo vyrobiť kryt z nehrdzavejúcej ocele. Ak je vaša lokalita pobrežná, pobrežná alebo chemicky agresívna, uveďte to počas dopytu a my vám odporučíme vhodný ochranný systém.

Dodávajú sa variabilné pružinové vešiaky s návodom na inštaláciu?

áno. Každý vešiak sa dodáva so stručným sprievodcom inštaláciou, ktorý zahŕňa zdvíhanie, odstránenie prednastavených zarážok a overenie zaťaženia. Poskytujeme tiež podrobné pokyny na uvedenie do prevádzky, aby tím na mieste mohol pred odovzdaním potvrdiť správnu prevádzku.

Aká je typická dodacia lehota štandardného vysokoteplotného variabilného pružinového závesu?

Štandardné modely s bežne skladovanými pružinovými materiálmi je možné vyrobiť, prednastaviť a otestovať v priebehu štyroch až šiestich týždňov. Vlastné zliatiny a väčšie nosnosti to môžu predĺžiť a harmonogram potvrdzujeme v čase cenovej ponuky.

Práca s Tianshunom

Keď nás kontaktujete v súvislosti s vysokoteplotným variabilným pružinovým závesom, váš dopyt spracuje špecializovaný manažér účtu s technickými znalosťami v oblasti podpory potrubia. Skontrolujeme vaše prevádzkové podmienky vrátane teploty, cesty, zaťaženia a príslušného konštrukčného kódu a do 24 hodín vám zašleme technické odporúčanie. Vlastné pružinové materiály, neštandardné pojazdy, špecifické koncovky a projektová dokumentácia sú považované za bežné podnikanie, nie za špeciálne výnimky.

Po dodaní zostaneme k dispozícii pre podporu pri inštalácii a údržbu. Viac ako 70 % nášho podnikania pochádza z opakovaných objednávok, čo považujeme za najsilnejšie potvrdenie výkonu našich produktov počas tisícok tepelných cyklov.
