Podpery pre izolované potrubia

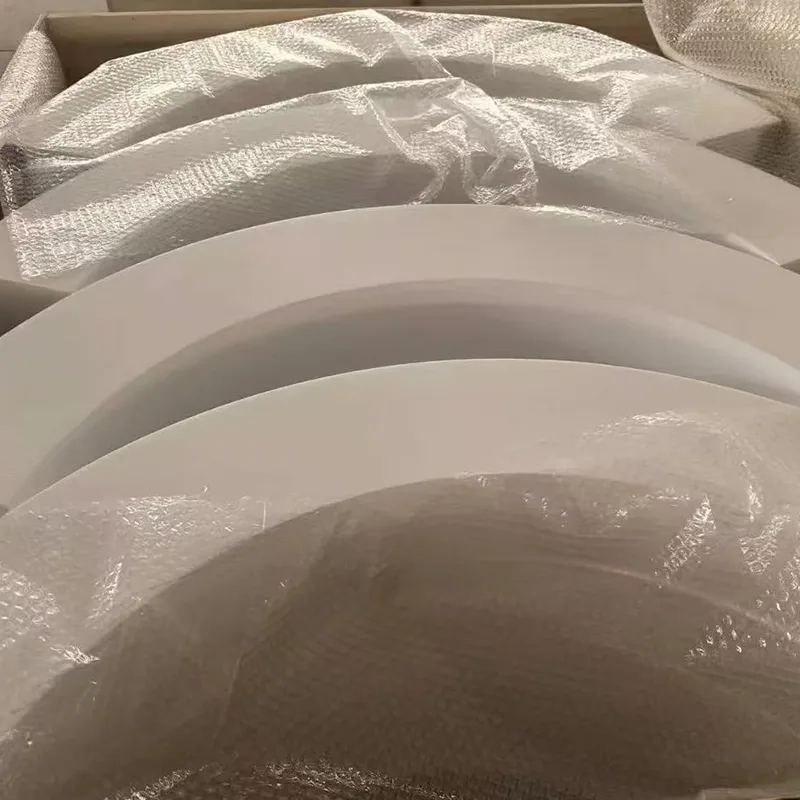

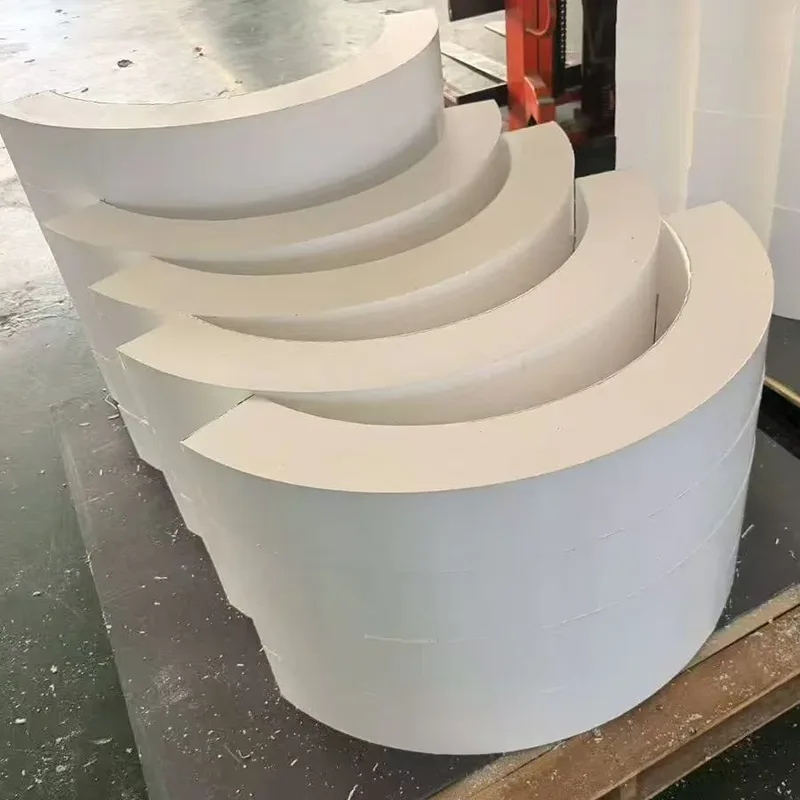

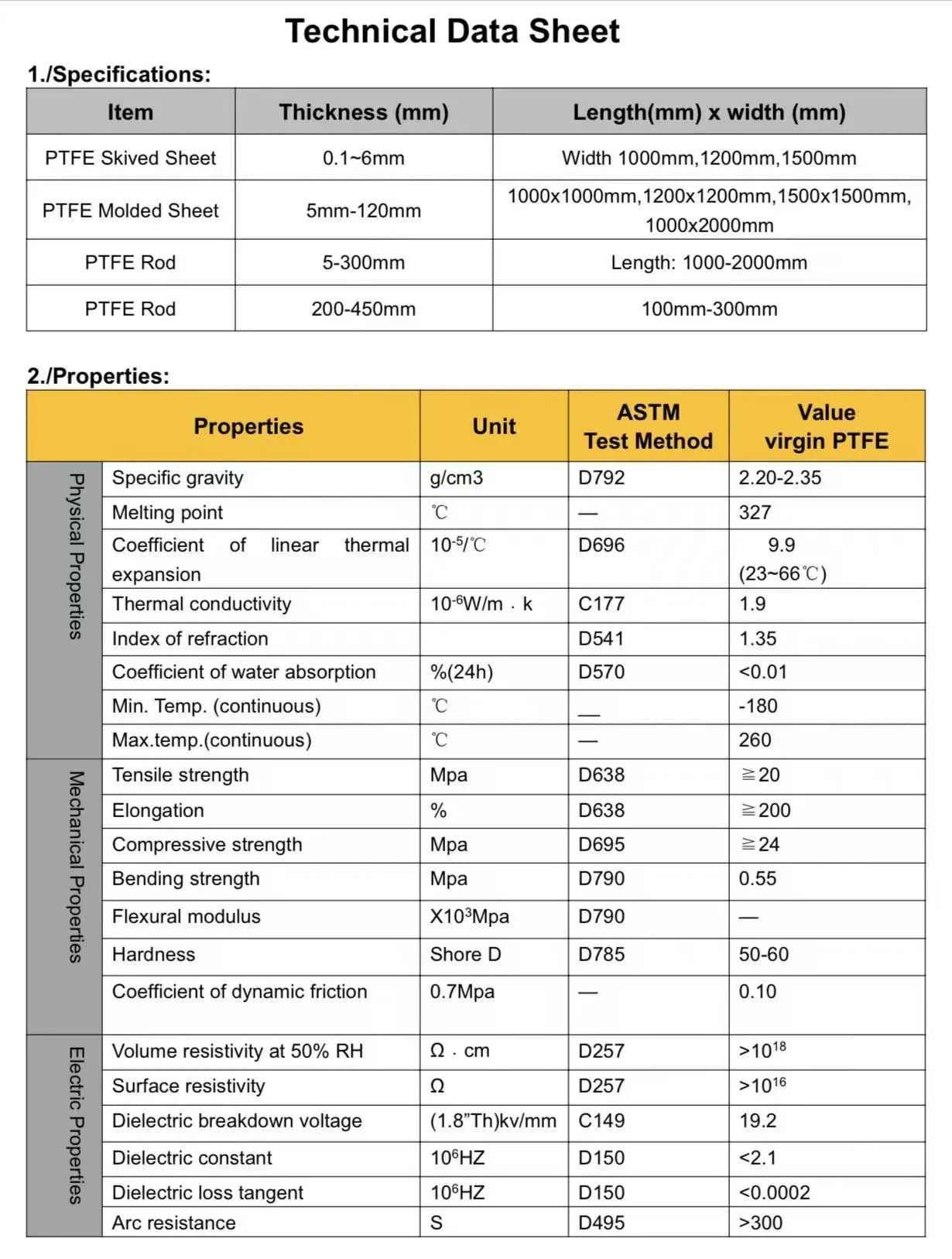

Toto je špeciálne navrhnutá podpera pre izolované potrubie, navrhnutá tak, aby držala izoláciu vyrobenú z presne opracovaného a lisovaného PTFE. V súčasnosti je na ruskom trhu po tomto produkte veľký dopyt. V Číne sa kvalita produktov PTFE výrazne líši, čo sťažuje medzinárodným obchodníkom získavanie vysokokvalitných produktov. Naša spoločnosť využíva prémiové materiály a vyrába podpery v rozsahu veľkostí od DN20 do DN1200.

Neizolovaná podpera na inak dobre izolovanom potrubí je diera v systéme. Na vedení chladenej vody odkvapkáva kondenzát. Na parnom potrubí vyžaruje teplo. Na kryogénnom potrubí vytiahne vlhkosť zo vzduchu a zmrazí ho na tuho. Účelom podpery izolovaného potrubia je uzavrieť túto medzeru – preniesť hmotnosť potrubia, obsahu a izolácie bez toho, aby došlo k tepelnému skratu medzi potrubím a konštrukciou.

Yangzhou Tianshun navrhuje a vyrába izolované podpery potrubí od roku 2012 pre siete diaľkového chladenia, priemyselné parné systémy, terminály LNG a závody na spracovanie potravín po celom svete. Každú podperu vyrábame ako jedinú zostavu testovanú na zaťaženie s plne integrovaným izolačným blokom, takže tepelnú prestávku nemusíte vyrábať na mieste.

Ako funguje tepelná prestávka

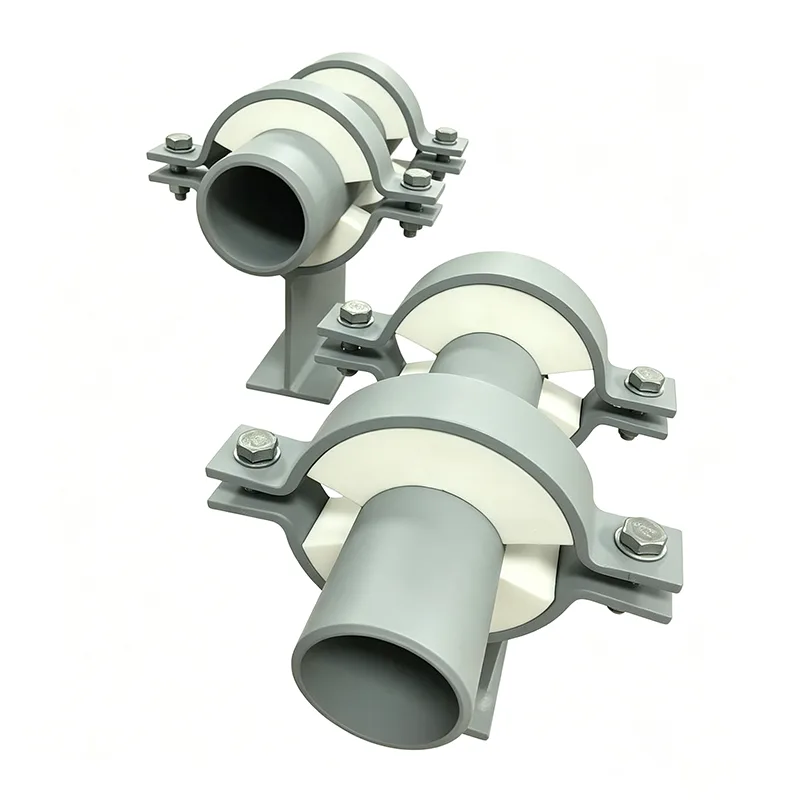

V štandardnej rúrkovej topánke spočíva kovové sedlo priamo na kovovej základnej doske. Teplo alebo chlad vedie priamo cez. V izolovanej podpere je medzi dvoma kovovými časťami umiestnený pevný izolačný blok. Zaťaženie potrubia prechádza zo sedla do izolácie az izolácie do základnej dosky. Sedlo sa v žiadnom bode nedotýka základnej dosky. Blok je opracovaný tak, aby zodpovedal priemeru rúry na jednej strane a oceľovej základni na druhej strane, čo poskytuje úplný kontakt a žiadne bodové zaťaženie.

Materiál bloku je vybraný tak, aby zostal pevný pri projektovanej teplote. Polyizokyanurát s vysokou hustotou (PIR) funguje pre chladenú vodu a glykolové vedenia. Bunkové sklo zvláda kryogénnu prevádzku až do -196 °C a ponúka takmer nulovú priepustnosť vodných pár. Kremičitan vápenatý odoberá rozvody pary a horúceho oleja až do 650 °C. Pevnosť bloku v tlaku sa kontroluje v porovnaní s plným zaťažením hydrotestom – nielen podľa prevádzkovej hmotnosti – takže sa počas uvádzania do prevádzky nerozdrví.

Parozábrana, ktorá sa nezastaví pri podpore

Na studených potrubiach je najväčšou dlhodobou hrozbou prenikanie vlhkosti. Vodná para, ktorá prenikne izoláciou, nakoniec skondenzuje, zamrzne alebo koroduje povrch potrubia. Naše izolované podpery sú vybavené súvislým kovovým tesniacim golierom okolo izolačného bloku. Pracovníci staveniska potiahnu izolačný plášť potrubia až po tento golier a utesnia ho lepidlom alebo páskou. Žiadna medzera. Bez ručne strihanej nášivky. Len čisté, kontrolovateľné tesnenie proti pare, ktoré zostáva tesné.

Keď sa potrubie musí skĺznuť, izolácia zostane na mieste

Mnohé izolované vedenia sa s teplotou rozťahujú a zmršťujú. Pevná podpora by bojovala proti tomuto pohybu. Priamo do zostavy podpery integrujeme klznú plochu s nízkym trením. Leštený plech z nehrdzavejúcej ocele je pripevnený k spodnej strane izolačného bloku (alebo k doske na rozloženie zaťaženia pod ním). Podložka impregnovaná PTFE alebo grafitom je pripevnená k hornej časti základnej dosky. Tieto dva povrchy sa kĺžu proti sebe s dostatočne nízkym koeficientom trenia, aby ho prekonali vlastné tepelné sily potrubia. Celé rozhranie posúvača je uzavreté v podpornom telese, chránené pred prachom, štrkom a vodou, takže zostáva voľne pohyblivé počas životnosti systému.

Vyrobené tak, aby zodpovedali špecifikácii vašej rúry, nie katalógu

Nevyberáme izolovanú podperu z police. Každá objednávka je nakonfigurovaná podľa vášho:

Veľkosť potrubia a hrúbka steny

Izolačný materiál a hrúbka

Prevádzkové a návrhové teploty

Podporné zaťaženie (vlastná hmotnosť, hydrotest, príležitostné)

Požiadavky na pohyb (axiálny posuv, pevná kotva, bočné vedenie)

Expozícia životného prostredia (vnútorná, vonkajšia, pobrežná, umývaná, požiarna zóna)

Oceľové komponenty sú štandardne žiarovo pozinkované z uhlíkovej ocele, pričom nerezová oceľ (304L, 316L) je k dispozícii pre korozívne alebo hygienické aplikácie. Všetky konštrukčné zváranie vykonávajú kvalifikovaní zvárači podľa certifikovaných postupov.

Aplikácie naprieč sektormi

Chladená voda a diaľkové chladenie: Žiadna kondenzácia, žiadne kvapkanie, žiadne CUI.

Para a horúca voda: Minimálne tepelné straty, bezpečné dotykové teploty a posuvné dosky, ktoré sa prispôsobia expanzii.

Kryogénne a LNG: Celulárne sklenené izolačné bloky, korpusy z nehrdzavejúcej ocele a studené topánky, ktoré zabraňujú tvorbe ľadu na konštrukcii.

Potraviny a farmácia: Nerezová oceľ, hygienické povrchové úpravy, zapuzdrená izolácia a úplná kompatibilita s umývaním.

Ropa a plyn: Kyslé servisné materiály, protipožiarne možnosti a parotesné konštrukcie pre pobrežné a pobrežné prostredia.

Dokumentácia, ktorá podporuje každú objednávku

Každá zásielka obsahuje certifikáty materiálu EN 10204 Typ 3.1, izolačné listy s údajmi o pevnosti v tlaku a tepelnej vodivosti, správy o rozmerových kontrolách av prípade potreby certifikáty o záťažovej skúške. Pre projekty v oblasti ropy a zemného plynu môžeme poskytnúť správy o testoch HIC a dokumentáciu zhody NACE. Pre potravinárske aplikácie sú štandardom správy o povrchovej úprave a deklarácie materiálov.

FAQ

Otázka: Môžete priradiť akýkoľvek typ a hrúbku izolácie?

A: Áno. Izolačný blok opracujeme na presný vonkajší priemer rúry a hrúbku izolácie a vyberieme materiál bloku pre vašu prevádzkovú teplotu.

Otázka: Dodávate kompletnú jednotku vrátane posuvnej dosky, ak je potrebný pohyb?

A: Áno. Do základne môžeme integrovať PTFE alebo grafitovú posuvnú dosku, všetko uzavreté v podpornom telese.

Otázka: Ako zabránite navlhnutiu izolačného bloku?

Odpoveď: Blok je úplne zapuzdrený v oceľovom nosnom tele a poskytujeme kovovú tesniacu manžetu pre súvislé parotesné spojenie s izoláciou potrubia.

Otázka: Čo ak je moje potrubie z nehrdzavejúcej ocele alebo vyžaduje hygienické podmienky?

Odpoveď: Celú podperu vyrábame z nehrdzavejúcej ocele 304L alebo 316L s moreným a pasivovaným povrchom, ktorý je vhodný do umývacieho a potravinárskeho prostredia.

Otázka: Môžem získať protipožiarnu verziu?

A: Áno. Môžeme zakomponovať pasívne protipožiarne materiály dimenzované na vystavenie celulóze alebo prúdovému požiaru pri zachovaní nosnej integrity počas požadovaného obdobia.

Izolovaná podpera potrubia je malý komponent vo veľkom projekte, ale neúspešná – rozdrvená izolácia, rozštiepená parozábrana, zaseknutá posuvná doska – si môže vynútiť neplánované odstavenie. Túto podporu poskytujeme už viac ako desať rokov a dodávame ju do viac ako 45 krajín, pričom viac ako 70 % nášho podnikania pochádza od stálych zákazníkov. Tento záznam existuje, pretože každú podporu považujeme za technickú zostavu, nie za skladovú položku. Pošlite nám svoj plán potrubia a špecifikáciu izolácie. Do jedného dňa vám vrátime návrh s rozmermi a pevnú cenu.
